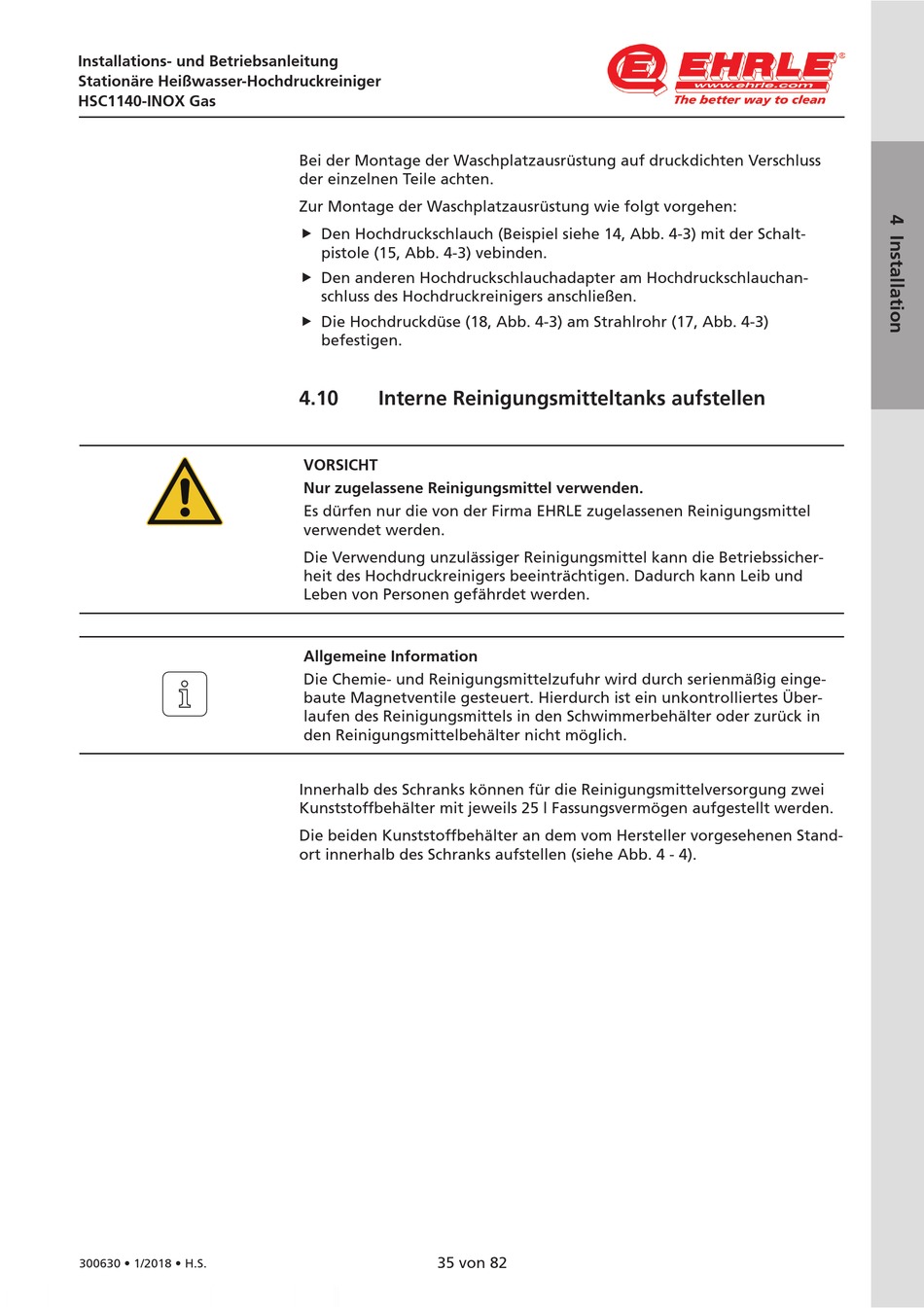

Interne Reinigungsmitteltanks Aufstellen - Ehrle HSC1140-INOX Gas Installation Und Betriebsanleitung

Installations- und Betriebsanleitung
Stationäre Heißwasser-Hochdruckreiniger
HSC1140-INOX Gas
300630 • 1/2018 • H.S.
Bei der Montage der Waschplatzausrüstung auf druckdichten Verschluss
der einzelnen Teile achten.
Zur Montage der Waschplatzausrüstung wie folgt vorgehen:
 Den Hochdruckschlauch (Beispiel siehe 14, Abb. 4-3) mit der Schalt-
pistole (15, Abb. 4-3) vebinden.
 Den anderen Hochdruckschlauchadapter am Hochdruckschlauchan-
schluss des Hochdruckreinigers anschließen.
 Die Hochdruckdüse (18, Abb. 4-3) am Strahlrohr (17, Abb. 4-3)
befestigen.
4.10

Interne Reinigungsmitteltanks aufstellen

VORSICHT
Nur zugelassene Reinigungsmittel verwenden.
Es dürfen nur die von der Firma EHRLE zugelassenen Reinigungsmittel
verwendet werden.
Die Verwendung unzulässiger Reinigungsmittel kann die Betriebssicher-
heit des Hochdruckreinigers beeinträchtigen. Dadurch kann Leib und
Leben von Personen gefährdet werden.
Allgemeine Information
Die Chemie- und Reinigungsmittelzufuhr wird durch serienmäßig einge-
baute Magnetventile gesteuert. Hierdurch ist ein unkontrolliertes Über-
laufen des Reinigungsmittels in den Schwimmerbehälter oder zurück in
den Reinigungsmittelbehälter nicht möglich.
Innerhalb des Schranks können für die Reinigungsmittelversorgung zwei
Kunststoffbehälter mit jeweils 25 l Fassungsvermögen aufgestellt werden.
Die beiden Kunststoffbehälter an dem vom Hersteller vorgesehenen Stand-
ort innerhalb des Schranks aufstellen (siehe Abb. 4 - 4).
35 von 82
