Hochdruck-Reinigungs-Systeme
Betriebsanleitung - Operating Instruction
Mobile Hochdruckreiniger
Kaltwasser
Mobile High Pressure Cleaners
Coldwater
Typen - Series
KD 823 - KD 1040 - KD 1140 - KD 1440
KDB 1240 - KDB 1540 - KDD 1240
VORSICHT: Zur Inbetriebnahme der Hochdruckreiniger die Betriebsanleitung beachten.
1
WARNING: Observe Operating Instruction for commissioning the High Pressure Cleaners.

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ehrle KD 823

Inhaltszusammenfassung für Ehrle KD 823

  • Seite 1: Bild

    Mobile High Pressure Cleaners Coldwater Typen - Series KD 823 - KD 1040 - KD 1140 - KD 1440 KDB 1240 - KDB 1540 - KDD 1240 VORSICHT: Zur Inbetriebnahme der Hochdruckreiniger die Betriebsanleitung beachten. WARNING: Observe Operating Instruction for commissioning the High Pressure Cleaners.
  • Seite 2 High-Pressure-Cleaning-Systems Gerätetyp: Type of Machine:___________________________________________________ Maschinen - Nr. : Serial-Number:____________________________________________________ Spannung, Hz: Voltage, Hz:______________________________________________________ Verkaufsstelle, Datum: Dealer, Date:______________________________________________________...

  • Seite 3: Ersatzteilkatalog

    Hochdruck-Reinigungs-Systeme Betriebsanleitung für Mobile Hochdruckreiniger Kaltwasser (Seite 5 bis 53) Ersatzteilkatalog (ab Seite 111) Operating Instruction Mobile High Pressure Cleaners Coldwater (Page 55 to 103) Spare parts catalogue (Page 111)
  • Seite 4 High-Pressure-Cleaning-Systems...
  • Seite 5 Hochdruck-Reinigungs-Systeme Vorwort Mit dem Erwerb eines mobilen EHRLE Hochdruckreinigers sind Sie der Besitzer eines Qualitätsprodukts, das sich auszeichnet durch: Bedienungsfreundlichkeit, Zuverlässigkeit, Umweltfreundlichkeit. Unsere Hochdruckreiniger erfüllen alle wesentlichen nationalen und internationalen Sicherheitsstandards und wurden von anerkannten Prüfinstituten freigegeben. Diese Betriebsanleitung enthält Hinweise zur Bedienung, Wartung und Instandsetzung...

  • Seite 6: Inhaltsverzeichnis

    1.3.5 Gesamtansichten des mobilen Hochdruckreinigers Typ KD 1440 ..... 22 Technische Daten ....................23 1.4.1 Technische Daten für KD 823, KD 1040 und KD 1140 ........24 1.4.2 Technische Daten für KD 1440 ................25 1.4.3 Technische Daten für KDB 1240, KDB 1540 und KDD 1240 ......26 Allgemeine Funktion der mobilen Hochdruckreiniger (Kaltwasser) ....
  • Seite 7 Außerbetriebnahme der Hochdruckreiniger ............45 2.6.1 Entleeren des Hochdruckreinigers ..............45 2.6.2 Außerbetriebnahme der Typen KD 823, KD 1040, KD 1140 und KD 1440 ..45 2.6.3 Außerbetriebnahme des Typs KDB 1240 ............46 2.6.4 Außerbetriebnahme des Typs KDB 1540 ............46 2.6.5...
  • Seite 8 High-Pressure-Cleaning-Systems Bildverzeichnis Bild 1 Hochdruckreiniger KD 823, KD 1040 und KD 1140, Gesamtansicht ....................12 Bild 2 Hochdruckreiniger KD 823, KD 1040 und KD 1140, Rückansicht ....................13 Bild 3 Hochdruckreiniger KDB 1240, Seitenansicht rechts ........14 Bild 4 Hochdruckreiniger KDB 1240, Rückansicht ..........15 Bild 5 Hochdruckreiniger KDB 1240, Frontansicht ..........
  • Seite 9 Hochdruck-Reinigungs-Systeme Ersatzteilkatalog Ersatzteile ......................112 Ersatzteile für Typ KD 823 TSS ................ 112 5.1.1 Gesamtansicht KD 823 (Haube geöffnet) ............112 5.1.2 Rückansicht KD 823 ..................114 Ersatzteile für Typ KD 1040 und KD 1140 ............116 5.2.1 Gesamtansicht KD 1040 und KD 1140 (Haube geöffnet) ......... 116 5.2.2...

  • Seite 10: Technische Beschreibung

    Typ KDB: Hochdruckreiniger mit Benzinmotor, Typ KDD: Hochdruckreiniger mit Dieselmotor. Die nachfolgende Tabelle zeigt die drei Kategorien der Hochdruckreiniger und ihren jeweiligen vorgesehenen Einsatzort. Kategorie Einsatzort KD 823 Netzanschluß (Stromanschluß) ist am Typ KD KD 1040 Einsatzort verfügbar. KD 1140...

  • Seite 11: Verwendungszweck

    Malereibetriebe (z.B. Böden, Fassaden), Bauunternehmen (Hoch-, Tief-, Straßenbau), Speditionen, Fuhr- und Mietparks, Kommunalwesen. Die EHRLE Hochdruckreiniger zeichnen sich vor allem bei hartnäckigen Ver- schmutzungen aus. Durch entsprechende einfache und bedienungsfreundliche Einstellungen am Hochdruckreiniger, Beimischung und Dosierung von Reinigungsmitteln, Wahl des Arbeitsdruckes und spezielle Düsen können verschiedenartigste Reini- gungsaufgaben optimal gelöst werden.

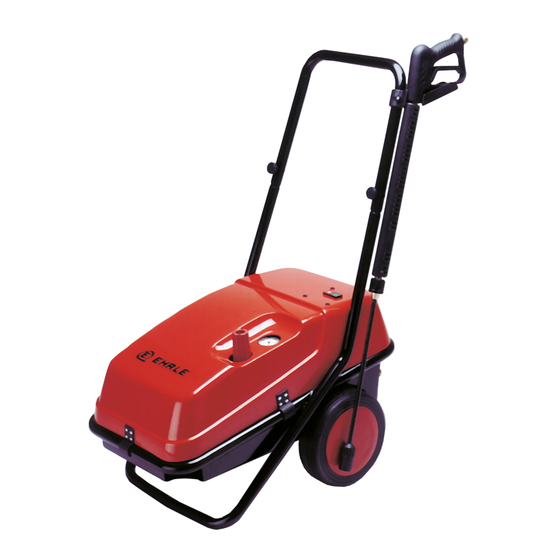

  • Seite 12: Hochdruckreiniger Kd 823, Kd 1040 Und Kd 1140, Gesamtansicht

    High-Pressure-Cleaning-Systems Handspritzpistole Grundrahmen Geräteschalter Haube Manometer Schlauchtrommel (Sonderzubehör) Druckregelventil Schubdeichsel Bild 1 Hochdruckreiniger KD 823, KD 1040 und KD 1140, Gesamtansicht...

  • Seite 13: Hochdruckreiniger Kd 823, Kd 1040 Und Kd 1140, Rückansicht

    Hochdruck-Reinigungs-Systeme Anschluß Handspritzpistole Netzstecker Reinigungsmittelansaugung Hochdruckausgang Wasseranschluß Bild 2 Hochdruckreiniger KD 823, KD 1040 und KD 1140, Rückansicht...

  • Seite 14: Gesamtansichten Des Mobilen Hochdruckreinigers Typ Kdb 1240

    High-Pressure-Cleaning-Systems 1.3.2 Gesamtansichten des mobilen Hochdruckreinigers Typ KDB 1240 Die drei nachfolgenden Abbildungen zeigen die Seitenansicht rechts, Rückan- sicht und Frontansicht des Typs KDB 1240. Auspuff Ölmeßstab (Motoröl) Drehzahlregulierung Motorschalter Ein/Aus Fahrgestell Kraftstofftank Bild 3 Hochdruckreiniger KDB 1240, Seitenansicht rechts...

  • Seite 15: Hochdruckreiniger Kdb 1240, Rückansicht

    Hochdruck-Reinigungs-Systeme Drossel Benzinhahn Motor (Honda) Choke Startergriff Bild 4 Hochdruckreiniger KDB 1240, Rückansicht...

  • Seite 16: Hochdruckreiniger Kdb 1240, Frontansicht

    High-Pressure-Cleaning-Systems Druckregelventil Hochdruckausgang Manometer Reinigungsmittelansaugung Hochdruckpumpe Wasseranschluß Bild 5 Hochdruckreiniger KDB 1240, Frontansicht...

  • Seite 17: Gesamtansichten Des Mobilen Hochdruckreinigers Typ Kdb 1540

    Hochdruck-Reinigungs-Systeme 1.3.3 Gesamtansichten des mobilen Hochdruckreinigers Typ KDB 1540 Die drei nachfolgenden Abbildungen zeigen die Seitenansicht rechts, Seitenan- sicht links und Frontansicht des Typs KDB 1540. Ölmeßstab (Motoröl) Untersetzungsgetriebe Auspuff Benzinhahn Manometer Bild 6 Hochdruckreiniger KDB 1540, Seitenansicht rechts...

  • Seite 18: Hochdruckreiniger Kdb 1540, Seitenansicht Links

    High-Pressure-Cleaning-Systems Öleinfüllstutzen (Motoröl) Ölfilter Choke Fahrgestell Motorschalter I/0 Hochdruckpumpe Startergriff Druckregelventil Benzinmotor Bild 7 Hochdruckreiniger KDB 1540, Seitenansicht links...

  • Seite 19: Hochdruckreiniger Kdb 1540, Frontansicht

    Hochdruck-Reinigungs-Systeme Benzintank Reinigungsmittelansaugung Auspuff Wasseranschluß Hochdruckausgang Hochdruckpumpe Bild 8 Hochdruckreiniger KDB 1540, Frontansicht...

  • Seite 20: Gesamtansichten Des Mobilen Hochdruckreinigers Typ Kdd 1240

    High-Pressure-Cleaning-Systems 1.3.4 Gesamtansichten des mobilen Hochdruckreinigers Typ KDD 1240 Die beiden nachfolgenden Abbildungen zeigen die Seitenansicht links und Frontansicht des Typs KDD 1240. Dekompressionsschalter Ölmeßstab (Motoröl) Benzinhahn Start-/Stopp-Schalter Startergriff Drehzahlregulierung Batterie Druckregelventil Zündschalter Bild 9 Hochdruckreiniger KDD 1240, Seitenansicht links...

  • Seite 21: Bild 10 Hochdruckreiniger Kdd 1240, Frontansicht

    Hochdruck-Reinigungs-Systeme Kraftstofftank (Diesel) Wasseranschluß Manometer Fahrgestell Hochdruckausgang Auspuff Reinigungsmittelansaugung Bild 10 Hochdruckreiniger KDD 1240, Frontansicht...

  • Seite 22: Gesamtansichten Des Mobilen Hochdruckreinigers Typ Kd 1440

    High-Pressure-Cleaning-Systems 1.3.5 Gesamtansichten des mobilen Hochdruckreinigers Typ KD 1440 Die beiden nachfolgenden Abbildungen zeigen die Seitenansicht links und Frontansicht des Typs KD 1440. Druckregelventil Schaltkasten Manometer Netzstecker Klemmkasten Rahmengestell mit Chassis Geräteschalter und Fahrwerk Bild 11 Hochdruckreiniger KD 1440, Seitenansicht links...

  • Seite 23: Bild 12 Hochdruckreiniger Kd 1440, Frontansicht

    Hochdruck-Reinigungs-Systeme Druckschalter Wasseranschluß Druckschalter Kupplung mit Glocke Hochdruckpumpe Elektromotor Hochdruckausgang Bild 12 Hochdruckreiniger KD 1440, Frontansicht...

  • Seite 24: Technische Daten

    High-Pressure-Cleaning-Systems Technische Daten 1.4.1 Technische Daten für KD 823, KD 1040 und KD 1140 Die nachfolgende Tabelle zeigt die Technischen Daten für die Hochdruckreiniger des Typs KD 823, KD 1040 und KD 1140. Bezeichnung KD 823 KD 1040 KD 1140 Einheit Betriebsüberdruck:...

  • Seite 25: Technische Daten Für Kd 1440

    Hochdruck-Reinigungs-Systeme 1.4.2 Technische Daten für KD 1440 Die nachfolgende Tabelle zeigt die Technischen Daten für den Hochdruckreini- ger des Typs KD 1440. Bezeichnung KD 1440 Einheit Betriebsüberdruck: Standarddüsengröße 25045 30 - 350 Stufenlose Regulierung Max. zulässiger Betriebsdruck Max. Rückstoßkraft Spritzmenge: Stufenlose Regulierung (Wasser) 390 - 1260 Antrieb:...

  • Seite 26: Technische Daten Für Kdb 1240, Kdb 1540 Und Kdd 1240

    High-Pressure-Cleaning-Systems 1.4.3 Technische Daten für KDB 1240, KDB 1540 und KDD 1240 Die nachfolgende Tabelle zeigt die Technischen Daten für die Hochdruckreini- ger des Typs KDB 1240, KDB 1540 und KDD 1240. Bezeichnung KDB 1240 KDB 1540 KDD 1240 Einheit Betriebsüberdruck: Standarddüsengröße 25045...

  • Seite 27: Allgemeine Funktion Der Mobilen Hochdruckreiniger (Kaltwasser)

    Hochdruck-Reinigungs-Systeme Allgemeine Funktion der mobilen Hochdruckreiniger (Kaltwasser) Bei geöffneter Handspritzpistole strömt die gesamte von der Hochdruckpumpe geförderte Wassermenge durch das Druckregelventil (Unloader-Ventil). Nach dem Schließen der Handspritzpistole wird das eingebaute Rückschlagventil selbsttätig geschlossen und bei Erreichen des eingestellten maximalen Betriebs- druckes bewegt sich der Kolbenkörper nach unten und öffnet das Bypass-Kugel- ventil.

  • Seite 28: Inbetriebnahme Und Bedienung

    Vor der Reinigung des Hochdruckreinigers das Gerät außer Betrieb nehmen und vom elektrischen Netzanschluß abtrennen. Die Hochdruckreiniger dürfen nicht von Kindern betrieben werden. Der Schallpegel für EHRLE Hochdruckreiniger beträgt unter Maximallast 82 dB (A). Sollte die Geräuschentwicklung durch die Anwendung des austreten- den Hochdruckstrahls auf geräuschverstärkende Gegenstände die zulässigen Werte überschreiten, muß...

  • Seite 29: Aufstellung Des Hochdruckreinigers

    Hochdruck-Reinigungs-Systeme Für den Einsatz des Hochdruckreinigers an Tankstellen oder anderen Gefahren- bereichen müssen die entsprechenden Sicherheitsvorschriften beachtet werden. Aufstellung des Hochdruckreinigers 2.3.1 Allgemeines VORSICHT Die Aufstellung der Hochdruckreiniger darf nur von geschultem und qualifiziertem Fachpersonal durchgeführt werden. Die örtlichen Bestimmungen über die Aufstellung und den Betrieb der Hochdruckreiniger sind zu beachten.

  • Seite 30: Herstellen Des Wasseranschlusses Für Den Hochdruckreiniger

    Montage der Schubdeichsel, Handspritzpistole und der Regeldüse Für die Montage des Zubehörs wie folgt vorgehen: Bei der Serie KD 823, KD 1040 und KD 1140 mittels der mitgelieferten Schrauben die Schubdeichsel am Hochdruckreiniger befestigen. Den Hochdruckschlauch einerseits mit der Handspritzpistole sowie am Hochdruckschlauchanschluß...

  • Seite 31: Elektrischer Anschluß Für Die Hochdruckreiniger Des Typs Kd

    Hochdruck-Reinigungs-Systeme Beim Typ KDB bzw. KDD den Ölstand des Motorenöls mittels Ölmeßstab am Öleinfüllstutzen überprüfen. Ggf. Öl nachfüllen (siehe Gerätebeschreibung des Motorherstellers). 2.3.6 Elektrischer Anschluß für die Hochdruckreiniger des Typs KD VORSICHT Alle stromführenden Teile im Arbeitsbereich, z.B. Geräte, Kabel, Steckdosen usw.

  • Seite 32: Inbetriebnahme Und Bedienung

    Den Hochdruckstrahl immer zuerst aus größerer Entfernung auf das zu reinigen- de Objekt richten, um Schäden durch zu hohen Druck zu verhindern. 2.4.2 Inbetriebnahme und Bedienung des Typs KD 823, KD 1040 und KD 1140 VORSICHT Der aus der Handspritzpistole austretende Wasserstrahl darf nicht auf Personen, Tiere oder unter Spannung stehende elektrische Bauteile oder Anlagen (Maschinen, Geräte, Leitungen, Steckdo-...

  • Seite 33: Bild 13 Hochdruckreiniger Kd 823, Kd 1040 Und Kd 1140, Bedienelemente

    Wird der Abzugshebel der Handspritzpistole für eine Betriebsunterbrechung losgelassen, schaltet der Hochdruckreiniger in den drucklosen Umlaufbetrieb um. Nach erneutem aktivieren der Handspritzpistole schaltet das Gerät sofort wieder auf Druckbetrieb um. Handspritzpistole Geräteschalter Druckregelventil Bild 13 Hochdruckreiniger KD 823, KD 1040 und KD 1140, Bedienelemente...

  • Seite 34: Inbetriebnahme Und Bedienung Des Typs Kd 1440

    High-Pressure-Cleaning-Systems 2.4.3 Inbetriebnahme und Bedienung des Typs KD 1440 VORSICHT Der aus der Handspritzpistole austretende Wasserstrahl darf nicht auf Personen, Tiere oder unter Spannung stehende elektrische Bauteile oder Anlagen (Maschinen, Geräte, Leitungen, Steckdo- sen usw.) gerichtet werden. Elektrische Bauteile, Geräte oder Anlagen vor dem Reinigen von der Stromversorgung abtrennen.

  • Seite 35: Bild 14 Hochdruckreiniger Kd 1440, Bedienelemente

    Hochdruck-Reinigungs-Systeme Hauptschalter I/0 Netzstecker Bild 14 Hochdruckreiniger KD 1440, Bedienelemente...

  • Seite 36: Inbetriebnahme Und Bedienung Des Typs Kdb 1240

    High-Pressure-Cleaning-Systems 2.4.4 Inbetriebnahme und Bedienung des Typs KDB 1240 VORSICHT Der aus der Handspritzpistole austretende Wasserstrahl darf nicht auf Personen, Tiere oder unter Spannung stehende elektrische Bauteile oder Anlagen (Maschinen, Geräte, Leitungen, Steckdo- sen usw.) gerichtet werden. Elektrische Anlagen, Maschinen, Geräte oder Baugruppen vor dem Reinigen vom Netzanschluß...

  • Seite 37: Bild 15 Hochdruckreiniger Kdb 1240, Bedienelemente (Rechte Seite)

    Hochdruck-Reinigungs-Systeme Kraftstofftank Motorschalter I/0 Druckregelventil Bild 15 Hochdruckreiniger KDB 1240, Bedienelemente (rechte Seite) VORSICHT Der austretende Wasserstrahl übt nach dem Ziehen des Startergriffs (2, Bild 16) eine Rückstoßkraft auf die Handspritzpistole aus. Das Strahlrohr und die Handspritzpistole gut festhalten. ACHTUNG Den Startergriff (2, Bild 16) vorsichtig betätigen.

  • Seite 38: Bild 16 Hochdruckreiniger Kdb 1240, Bedienelemente (Rückseite)

    High-Pressure-Cleaning-Systems HINWEIS Die Drossel (1, Bild 16) nicht von Hand betätigen, da die Regulierung und Einstellung der Motordrehzahl automatisch durch die eingebaute Leerlaufregelung erfolgt. Drossel Benzinhahn Startergriff Choke Bild 16 Hochdruckreiniger KDB 1240, Bedienelemente (Rückseite) Den Startergriff (2, Bild 16) leicht anziehen bis Widerstand zu spüren ist und dann kräftig durchziehen.

  • Seite 39: Inbetriebnahme Und Bedienung Des Typs Kdb 1540

    Hochdruck-Reinigungs-Systeme HINWEIS Wird der Abzugshebel der Handspritzpistole für eine Betriebsunterbrechung losgelassen, schaltet der Hochdruckreiniger in den drucklosen Umlaufbetrieb um. Nach erneutem aktivieren der Handspritzpistole schaltet das Gerät sofort wieder auf Druckbetrieb um. 2.4.5 Inbetriebnahme und Bedienung des Typs KDB 1540 VORSICHT Der aus der Handspritzpistole austretende Wasserstrahl darf nicht auf Personen, Tiere oder unter Spannung stehende elektrische...

  • Seite 40: Bild 17 Hochdruckreiniger Kdb 1540, Bedienelemente (Rechte Seite)

    High-Pressure-Cleaning-Systems Choke (1, Bild 18) ziehen. Motorschalter (2, Bild 18) in die Stellung „I“ bringen. Benzinhahn Kraftstofftank Bild 17 Hochdruckreiniger KDB 1540, Bedienelemente (rechte Seite) VORSICHT Der austretende Wasserstrahl übt nach dem Ziehen des Startergriffs (3, Bild 18) eine Rückstoßkraft auf die Handspritzpistole aus.

  • Seite 41: Bild 18 Hochdruckreiniger Kdb 1540, Bedienelemente (Linke Seite)

    Hochdruck-Reinigungs-Systeme Bild 11 ACHTUNG Den Startergriff (3, Bild 18) vorsichtig betätigen. Den Startergriff nach dem Ziehen nicht gegen den Motor zurückschnellen lassen, sondern vorsichtig von Hand zurückführen. Andernfalls kann der Starter beschädigt werden. Den Hochdruckreiniger nicht länger als 15 Minuten im drucklosen Umlaufbetrieb (Hebel der Handspritzpistole nicht gedrückt) betreiben.

  • Seite 42: Inbetriebnahme Und Bedienung Des Typs Kdd 1240

    High-Pressure-Cleaning-Systems Den Startergriff (3, Bild 18) leicht anziehen bis Widerstand zu spüren ist und dann kräftig durchziehen. Hebel der Handspritzpistole ziehen. Die Pumpe fördert zunächst Luft aus dem Gerät. Nach kurzer Zeit tritt Wasser aus der Hochdruckdüse. Nachdem der Motor nach ca. 1 bis 2 Minuten warmgelaufen ist, den Choke (1, Bild 18) langsam zurückschieben.

  • Seite 43: Bild 19 Hochdruckreiniger Kdd 1240, Bedienelemente (Linke Seite)

    Hochdruck-Reinigungs-Systeme Bei der Inbetriebnahme und für die Bedienung des Typs KDD 1240 wie folgt vor- gehen: Kraftstofftank (1, Bild 19) mit Diesel füllen. Absperrarmatur am Wasseranschluß öffnen. Schalter „Start“ betätigen (siehe unterhalb und 4, Bild 19). Hebel der Handspritzpistole ziehen. Kraftstofftank Start-/Stopp-Schalter Kraftstoffhahn...

  • Seite 44: Verwendung Von Reinigungsmitteln (Chemie)

    Zur Schonung der Umwelt empfehlen wir einen sparsamen Umgang mit Reini- gungsmitteln. Dabei die Dosierungsempfehlung auf den Gebindeetiketten der Reinigungsmittel beachten. VORSICHT Nur die von der Firma EHRLE zugelassenen Reinigungsmittel verwenden. Die Verwendung anderer Reinigungsmittel kann die Betriebssicherheit des Hochdruckreinigers beeinträchtigen. Den bereitgestellten Reinigungsmitteltank mit dem zugelassenen Reinigungs- mittel füllen.

  • Seite 45: Außerbetriebnahme Der Hochdruckreiniger

    Den Hochdruckreiniger so lange einschalten (max. 1 Minute), bis sich die Pumpe und die Leitungen entleert haben. 2.6.2 Außerbetriebnahme der Typen KD 823, KD 1040, KD 1140 und KD 1440 Für die Außerbetriebnahme der Typen KD wie folgt vorgehen: VORSICHT Die Regeldüse am Strahlrohr darf nur bei geschlossener...

  • Seite 46: Außerbetriebnahme Des Typs Kdb 1240

    High-Pressure-Cleaning-Systems VORSICHT Nach dem Deaktivieren der Handspritzpistole den Abzugshebel mit der mechanischen Sicherung gegen unbeabsichtigtes Einschalten arretieren. Handspritzpistole gegen unbeabsichtigtes Einschalten über den Sicherungs- hebel am Abzugshebel arretieren. Netzstecker vom Netzanschluß (Steckdose) herausziehen. Absperrarmatur am Wasseranschluß schließen. 2.6.3 Außerbetriebnahme des Typs KDB 1240 Für die Außerbetriebnahme des Typs KDB 1240 wie folgt vorgehen: VORSICHT Die Regeldüse am Strahlrohr darf nur bei geschlossener...

  • Seite 47: Außerbetriebnahme Des Typs Kdd 1240

    Hochdruck-Reinigungs-Systeme Zum Abstellen des Benzinmotors den Motorschalter I/0 (2, Bild 18) in die Stellung “0” bringen. Benzinhahn (1, Bild 17) schließen. Hebel der Handspritzpistole ziehen, bis der Hochdruckreiniger drucklos ist. VORSICHT Nach dem Deaktivieren der Handspritzpistole den Abzugshebel mit der mechanischen Sicherung gegen unbeabsichtigtes Einschalten arretieren.

  • Seite 48: Verordnungen, Richtlinien, Prüfungen

    Es gilt auch die Unfallverhütungsvorschrift (VBG 87) „Arbeiten mit Flüssigkeits- strahlern“. Im Anhang dieser Betriebsanleitung befindet sich ein Prüfblatt zur Eintragung der durchgeführten Prüfungen. EHRLE-Kundendienstmonteure sind Sachkundige und können diese vorge- schriebene Prüfung durchführen. 2.7.2 Herstellerprüfung Die folgende Prüfung hat der Hersteller vorgenommen: Abnahmeprüfung des Hochdruckreinigers...

  • Seite 49: Wartung Und Instandsetzung

    Hochdruck-Reinigungs-Systeme Wartung und Instandsetzung VORSICHT Die Wartung und Instandsetzung der Hochdruckreiniger dürfen nur von geschultem und qualifiziertem Fachpersonal durchgeführt werden. Vor den Maßnahmen zur Wartung oder Instandsetzung den Hochdruckreiniger außer Betrieb nehmen und vom elektrischen Netzanschluß trennen. Pflege der Hochdruckreiniger 3.1.1 Reinigung der Hochdruckreiniger VORSICHT...

  • Seite 50: Sichtprüfung Vor Jeder Inbetriebnahme

    Nur vom Hersteller empfohlene Ersatzteile verwenden (siehe Ersatzteilkatalog). Es dürfen grundsätzlich nur Original EHRLE-Hochdruckschläuche verwendet werden. EHRLE-Hochdruckschlauchleitungen erkennen Sie an der roten Farbe und entsprechen den Anforderungen der "Richtlinien für Flüssigkeitsstrahler". Die elektrischen Kabel und Anschlüsse auf Beschädigungen prüfen. Bei Be- schädigungen an elektrischen Kabeln oder Anschlüssen darf der Hochdruckrei-...

  • Seite 51: Halbjährliche Wartung Oder Bei Bedarf

    Hochdruck-Reinigungs-Systeme Ist der Ölstand am Ölmeßstab unter die Markierung "MIN" abgesunken, muß das Öl gemäß Abschnitt 3.2.5 gewechselt bzw. nachgefüllt (Ölsorte siehe eben- falls Abschnitt 3.2.5). Sieb im Wasseranschluß reinigen. Filter am Reinigungsmittelsaugschlauch reinigen. 3.2.3 Halbjährliche Wartung oder bei Bedarf Halbjährlich oder bei Bedarf die Hochdruckdüse austauschen.

  • Seite 52: Instandsetzung Der Hochdruckreiniger

    High-Pressure-Cleaning-Systems Instandsetzung der Hochdruckreiniger VORSICHT Die Instandsetzung der Hochdruckreiniger darf nur von geschultem und qualifiziertem Fachpersonal durchgeführt werden. 3.3.1 Einfache Fehlersuche und -beseitigung für technisch qualifiziertes und geschultes Bedienpersonal VORSICHT Bei defekten Baugruppen, Bauteilen, Komponenten oder schwerwiegenden Funktionsausfällen beim Hochdruckreiniger den autorisierten Kundendienst des Herstellers benachrichtigen.

  • Seite 53: Austausch Von Bauteilen Und Komponenten

    Hochdruck-Reinigungs-Systeme Die Hochdruckpumpe ist undicht Bei der aktivierten Hochdruckpumpe sind ungefähr 3 Tropfen pro Minute zuläs- sig. Bei stärkerer Undichtigkeit den Kundendienst des Herstellers benachrichti- gen. Die Hochdruckpumpe klopft Sämtliche Zulaufleitungen (auch Reinigungsmittel-System) auf Dichtheit über- prüfen. Das Gerät entlüften. Bei Bedarf den Kundendienst des Herstellers benachrichtigen.

  • Seite 54 High-Pressure-Cleaning-Systems...
  • Seite 55 Hochdruck-Reinigungs-Systeme Operating Instruction Mobile High Pressure Cleaner Coldwater Series KD 823 - KD 1040 - KD 1140 - KD 1440 KDB 1240 - KDB 1540 - KDD 1240...
  • Seite 56 High-Pressure-Cleaning-Systems...
  • Seite 57 Hochdruck-Reinigungs-Systeme Preface With purchasing the EHRLE High Pressure Cleaner you are the owner of a high quality product. Beside the outstanding features our High Pressure Cleaners are: Ease of operation Reliable Environmentally friendly Our High Pressure Cleaners meet national and international safety standards and have received the approval of international agencies and laboratories.
  • Seite 58 1.3.5 High Pressure Cleaner KD 1440 side views ............74 Technical data ..................... 76 1.4.1 Technical data for series KD 823, KD 1040 and KD 1140 ......... 76 1.4.2 Technical data for series KD 1440 ..............77 1.4.3 Technical data for series KDB 1240, KDB 1540 and KDD 1240 ......78 General function of mobile High Pressure Cleaner (coldwater) ......
  • Seite 59 Decommissioning the High Pressure Cleaner ............ 96 2.6.1 Emptying the High Pressure Cleaner ..............96 2.6.2 Decommissioning the series KD 823, KD 1040, KD 1140 and KD 1440 ... 96 2.6.3 Decommissioning the series KDB 1240 .............. 96 2.6.4 Decommissioning the series KDB 1540 .............. 97 2.6.5...
  • Seite 60 High-Pressure-Cleaning-Systems List of figures Figure 1 High Pressure Cleaner KD 823, KD 1040 and KD 1140, total view ....................... 64 Figure 2 High Pressure Cleaner KD 823, KD 1040 und KD 1140, rear side view ....................65 Figure 3 High Pressure Cleaner KDB 1240, right side view ........66 Figure 4 High Pressure Cleaner KDB 1240, rear side view ........
  • Seite 61 Hochdruck-Reinigungs-Systeme Spare parts catalogue Spare parts ......................112 Spare parts for series KD 823 TSS ..............112 5.1.1 Total view KD 823 (cover removed) ..............112 5.1.2 Rear side view KD 823 ..................114 Spare parts for series KD 1040 and KD 1140 ..........116 5.2.1...

  • Seite 62: Technical Description

    Series KDD: High Pressure Cleaner with diesel engine. The table below shows the four categories in reference to work site. Category Type Work site (condition) KD 823 Electrical power (mains) is available at Series KD KD 1040 the site. KD 1140...

  • Seite 63: Utilization

    The following sections contain the total views of the various mobile High Pressu- re Cleaners. 1.3.1 High Pressure Cleaner series KD side views The following figures show the High Pressure Cleaner total view and rear side view of series: KD 823, KD 1040, KD 1140.

  • Seite 64: Figure 1 High Pressure Cleaner Kd 823, Kd 1040 And Kd 1140, Total View

    High-Pressure-Cleaning-Systems Trigger gun Chassis Device switch 0/I Cover Pressure gauge Hose reel (special accessories) Unloader valve Handle Figure 1 High Pressure Cleaner KD 823, KD 1040 and KD 1140, total view...

  • Seite 65: Figure 2 High Pressure Cleaner Kd 823, Kd 1040 Und Kd 1140, Rear Side View

    Hochdruck-Reinigungs-Systeme Trigger gun connection Power cord with plug Chemical suction hose High pressure connection Water input connection Figure 2 High Pressure Cleaner KD 823, KD 1040 and KD 1140, rear side view...

  • Seite 66: High Pressure Cleaner Kdb 1240 Side Views

    High-Pressure-Cleaning-Systems 1.3.2 High Pressure Cleaner KDB 1240 side views The following figures show the High Pressure Cleaner right side-, rear side- and front view of series KDB 1240. Muffler Oil dipstick (motor oil) Speed control Motor switch On/Off Chassis Gasoline tank Figure 3 High Pressure Cleaner KDB 1240, right side view...

  • Seite 67: Figure 4 High Pressure Cleaner Kdb 1240, Rear Side View

    Hochdruck-Reinigungs-Systeme Throttle lever Fuel valve Gasoline motor (Honda) Choke lever Starter grip Figure 4 High Pressure Cleaner KDB 1240, rear side view...

  • Seite 68: Figure 5 High Pressure Cleaner Kdb 1240, Front View

    High-Pressure-Cleaning-Systems Unloader valve High pressure outlet Pressure gauge Chemical suction hose High pressure pump Water inlet connection Figure 5 High Pressure Cleaner KDB 1240, front view...

  • Seite 69: High Pressure Cleaner Kdb 1540 Side Views

    Hochdruck-Reinigungs-Systeme 1.3.3 High Pressure Cleaner KDB 1540 side views The following figures show the side views of KDB 1540. Oil dip stick (motor oil) Reduction gear Muffler Fuel valve Pressure gauge Figure 6 High Pressure Cleaner KDB 1540, right side view...

  • Seite 70: Figure 7 High Pressure Cleaner Kdb 1540, Seft Side View

    High-Pressure-Cleaning-Systems Oil inlet (motor oil) Oil filter Choke lever Chassis Motor switch I/0 High pressure pump Starter grip Unloader valve Gasoline motor Figure 7 High Pressure Cleaner KDB 1540, left side view...

  • Seite 71: Figure 8 High Pressure Cleaner Kdb 1540, Front View

    Hochdruck-Reinigungs-Systeme Fuel tank Chemical suction hose Muffler Water inlet connection High pressure outlet High pressure pump Figure 8 High Pressure Cleaner KDB 1540, front view...

  • Seite 72: High Pressure Cleaner Kdd 1240 Side Views

    High-Pressure-Cleaning-Systems 1.3.4 High Pressure Cleaner KDD 1240 side views The following figures show the left side view and front view of series KDD 1240. Decompression switch Oil dipstick (motor oil) Fuel valve Start-/Stop-switch Starter grip Speed control Battery Unloader valve Ignition key Figure 9 High Pressure Cleaner KDD 1240, left side view...

  • Seite 73: Figure 10 High Pressure Cleaner Kdd 1240, Front View

    Hochdruck-Reinigungs-Systeme Fuel tank (diesel) Water inlet connection Pressure gauge Chassis High pressure outlet Muffler Chemical suction hose Figure 10 High Pressure Cleaner KDD 1240, front view...

  • Seite 74: High Pressure Cleaner Kd 1440 Side Views

    High-Pressure-Cleaning-Systems 1.3.5 High Pressure Cleaner KD 1440 side views The following figures show the left side- and front view of series KD 1440. Unloader valve Terminal board Pressure gauge Power cord with plug Terminal board motor Chassis Device switch Figure 11 High Pressure Cleaner KD 1440, left side view...

  • Seite 75: Figure 12 High Pressure Cleaner Kd 1440, Front View

    Hochdruck-Reinigungs-Systeme Pressure switch Water inlet connection Pressure switch Coupling for Speck pump High pressure pump Electric motor High pressure outlet Figure 12 High Pressure Cleaner KD 1440, front view...

  • Seite 76: Technical Data

    High-Pressure-Cleaning-Systems Technical data 1.4.1 Technical data for series KD 823, KD 1040 and KD 1140 The table below shows the High Pressure Cleaner technical data for series KD 823, KD 1040 and KD 1240. Designation KD 823 KD 1040 KD 1140...

  • Seite 77: Technical Data For Series Kd 1440

    Hochdruck-Reinigungs-Systeme 1.4.2 Technical data for series KD 1440 The table below shows the High Pressure Cleaner technical data for series KD 1440. Designation KD 1440 Unit Operating pressure: 25045 Standard nozzle 30 - 350 Infinitely variable Permissible operating pressure Max. reaction force Discharge capacity: Infinitely variable (water) 390 - 1260...

  • Seite 78: Technical Data For Series Kdb 1240, Kdb 1540 And Kdd 1240

    High-Pressure-Cleaning-Systems 1.4.3 Technical data for series KDB 1240, KDB 1540 and KDD 1240 The table below shows the High Pressure Cleaner technical data for series KDB 1240, KDB 1540 and KDD 1240. Designation KDB 1240 KDB 1540 KDD 1240 Unit Operating pressure: 25045 2504...

  • Seite 79: General Function Of Mobile High Pressure Cleaner (Coldwater)

    Hochdruck-Reinigungs-Systeme General function of mobile High Pressure Cleaner (coldwater) During activated trigger gun the complete water discharge capacity of the high pressure pump circles through the unloader valve (pressure control valve). By closing the trigger gun, the non return valve, integrated in the unloader valve, closes automatically.

  • Seite 80: Commissioning And Operation

    High-Pressure-Cleaning-Systems Commissioning and operation Precautions to prevent accidents The operator has to wear protective clothing e. g. waterproofed clothing, rubber boots, protective glasses, headdress, ear plugs (depending on noise level) etc., when using the High Pressure Cleaner in the working area. Before commissioning inspect always visual the High Pressure Cleaner from outside for damaged assemblies or components (high pressure hose, supply cable or any other electrical or mechanical part).

  • Seite 81: Setting-Up The High Pressure Cleaner

    Hochdruck-Reinigungs-Systeme Setting-Up the High Pressure Cleaner 2.3.1 General WARNING Only specially trained and qualified personal are allowed to perform the High Pressure Cleaner setting-up activities. Observe the local regulations for High Pressure Cleaner setting-up and operation. High Pressure Cleaners are not to be used in rooms with flamma- ble or explosiveness atmosphere.

  • Seite 82: Assembly Of The Handle, Trigger Gun And Regulator Nozzle

    Assembly of the handle, trigger gun and regulator nozzle For assembling the handle, trigger gun and regulator nozzle proceed as follows: For series KD 823, KD 1040 and KD 1140 fix the handle with the supplied screws to the main unit.

  • Seite 83: Fuel Supply For High Pressure Cleaners Series Kdb And Kdd

    Hochdruck-Reinigungs-Systeme The facility electrical power outlet has to be compliant with the voltage value on the machine type plate. The facility electrical power supply must be equipped with the proper fuse (see technical data in section 1.4). Depending on High Pressure Cleaner type and extension cable length, the wire cross sections have to be as follows: cable length up to 10 m wire cross section 1,5 mm²...

  • Seite 84: Commissioning And Operating The Series Kd 823, Kd 1040 And Kd 1140

    High-Pressure-Cleaning-Systems 2.4.2 Commissioning and operating the series KD 823, KD 1040 and KD 1140 WARNING The High Pressure Cleaner jet must not be directed to persons, animals or voltage supplied electrical equipment (machines, devices, cables, electrical power outlets etc.). Disconnect electrical equipment from power outlet, before cleaning.

  • Seite 85: Commissioning And Operating The Series Kd 1440

    Hochdruck-Reinigungs-Systeme WARNING Pulling the trigger gun and switching on the device switch On/Off (2, figure 13) causes a kick-back at the trigger gun by the force of the water leaving the nozzle. The trigger gun and lance should be held firmly. CAUTION The High Pressure Cleaner should not run for more than 15 minutes in the bypass mode (trigger gun released).

  • Seite 86: Figure 14 High Pressure Cleaner Kd 1440, Control Elements

    High-Pressure-Cleaning-Systems Pull trigger of trigger gun and set device switch (1, figure 14) to position “I”. Initially the pump conveys air for a short period. Then the water emerges from the nozzle. NOTE Releasing the trigger gun during operation causes the High Pres- sure Cleaner to switchover into bypass operation.

  • Seite 87: Commissioning And Operating The Series Kdb 1240

    Hochdruck-Reinigungs-Systeme 2.4.4 Commissioning and operating the series KDB 1240 WARNING The High Pressure Cleaner jet must not be directed to persons, animals or voltage supplied electrical equipment (machines, devices, cables, electrical power outlets etc.). Disconnect electrical equipment from power outlet, before cleaning.

  • Seite 88: Figure 15 High Pressure Cleaner Kdb 1240, Control Elements (Right Side)

    High-Pressure-Cleaning-Systems Gasoline tank Motor switch On/Off Unloader valve Figure 15 High Pressure Cleaner KDB 1240, control elements (right side) WARNING After pulling the starter grip (2, figure 16), the force of the water leaving the nozzle causes a kick-back at the trigger gun. The trigger gun and lance should be held firmly.

  • Seite 89: Figure 16 High Pressure Cleaner Kdb 1240, Control Elements (Rear Side)

    Hochdruck-Reinigungs-Systeme Pull the starter grip (2, figure 16) lightly until resistance is felt, then pull with increasing force. Initially the pump conveys air for a short period. Then the water emerges from the nozzle. After the engine has warmed up (approx. 1 - 2 min.), gradually push the choke lever (4, figure 16) back.

  • Seite 90: Commissioning And Operating The Series Kdb 1540

    High-Pressure-Cleaning-Systems 2.4.5 Commissioning and operating the series KDB 1540 WARNING The High Pressure Cleaner jet must not be directed to persons, animals or voltage supplied electrical equipment (machines, devices, cables, electrical power outlets etc.). Disconnect electrical equipment from power outlet, before cleaning.

  • Seite 91: Figure 17 High Pressure Cleaner Kdb 1540, Control Elements (Right Side)

    Hochdruck-Reinigungs-Systeme CAUTION Handle the starter grip (3, figure 18) carefully. After pulling, the starter grip must not snap back to the engine. Firmly lead the starter grip back. Otherwise damage to the starter may result. The High Pressure Cleaner should not run for more than 15 minutes in the bypass mode (trigger gun released).

  • Seite 92: Figure 18 High Pressure Cleaner Kdb 1540, Control Elements (Left Side)

    High-Pressure-Cleaning-Systems NOTE The throttle lever must not be adjusted manually, as the motor speed control and adjustment is regulated automatically by the idling control. Pull the starter grip (3, figure 18) lightly until resistance is felt, then pull with increasing force. Initially the pump conveys air for a short period. Then the water emerges from the nozzle.

  • Seite 93: Commissioning And Operating The Series Kdd 1240

    Hochdruck-Reinigungs-Systeme 2.4.6 Commissioning and operating the series KDD 1240 WARNING The High Pressure Cleaner jet must not be directed to persons, animals or voltage supplied electrical equipment (machines, devices, cables, electrical power outlets etc.). Disconnect electrical equipment from power outlet, before cleaning.

  • Seite 94: Figure 19 High Pressure Cleaner Kdd 1240, Control Elements (Left Side)

    High-Pressure-Cleaning-Systems Fuel tank (Diesel) Start-/Stop-Switch Fuel valve Unloader valve Ignition key Figure 19 High Pressure Cleaner KDD 1240, control elements (left side) CAUTION The High Pressure Cleaner should not run for more than 15 minutes in the bypass mode (trigger gun released). Otherwise damage to the high pressure pump by overheating may result.

  • Seite 95: Applying Cleaning Detergent (Chemical)

    Comply with the metering recommendation on the detergent container la- bel. WARNING Use only cleaning detergent or chemicals recommended by the manufacturer EHRLE. Otherwise the High Pressure Cleaner safety may be affected. Fill up cleaning detergent tank with manufacturer recommended cleaning deter- gent or chemicals.

  • Seite 96: Decommissioning The High Pressure Cleaner

    Cleaner. Run the unit until the pump and the hoses are empty (max. 1 mi- nute). 2.6.2 Decommissioning the series KD 823, KD 1040, KD 1140 and KD 1440 For decommissioning the series KD proceed as follows: WARNING Adjust the regulator nozzle at the spray lance only when trigger gun is deactivated.

  • Seite 97: Decommissioning The Series Kdb 1540

    Hochdruck-Reinigungs-Systeme Pull trigger of trigger gun until High Pressure Cleaner is pressureless. WARNING Secure trigger gun handle with retainer to prevent accidentially activating the high pressure jet. Secure trigger gun handle with retainer. Close the water supply shut off valve. 2.6.4 Decommissioning the series KDB 1540 For decommissioning the series KDB 1540 proceed as follows:...

  • Seite 98: Guidelines, Regulations, Certificates

    12 month and the result of the te- sting must be recorded in writing. Record the check results in the test certificate contained in this operating in- struction annex. The manufacturer EHRLE provides specially trained personnel for this special checks. 2.7.2 Manufacturer tests and certificates...

  • Seite 99: Maintenance And Repair

    Hochdruck-Reinigungs-Systeme Maintenance and Repair WARNING Only specially trained and qualified personnel are allowed to perform the maintenance and repair activities. Always disconnect electrical power cable of the High Pressure Cleaner from the facility AC power outlet before starting with the maintenance and repair activities.

  • Seite 100: Visual Inspection Before Commissioning

    High-Pressure-Cleaning-Systems 3.2.1 Visual inspection before commissioning WARNING High pressure hoses with less durability and repaired high pressure hoses are extremely dangerous for persons. Leaking or bursting high pressure hoses may lead to violations, especially in case of high pressurized hot water or water steam could cause combustions.

  • Seite 101: Six Monthly Maintenance Or On Condition

    Hochdruck-Reinigungs-Systeme 3.2.3 Six monthly maintenance or on condition Replace six monthly or on condition the high pressure nozzle. Disassemble unloader valve and lubricate the corresponding parts. Type KDB and KDD Check air filter and spark plugs. On condition replace components (see also operating instruction of motor manufacturer).
  • Seite 102 High-Pressure-Cleaning-Systems For troubleshooting by specially trained and qualified operating personnel the following description lists possible failures. Clean contaminated parts (filter of water supply, filter of cleaning detergent suc- tion hose etc). Replace defective components according to section 3.3.2. High Pressure Cleaner doesn’t start If the High Pressure Cleaner doesn’t start, the failures listed below may occur: - Supply voltage (mains) is not provided (series KD).

  • Seite 103: Replacing Components

    Hochdruck-Reinigungs-Systeme Clean or replace the check valve at the detergent intake hose connection. On condition clean the non-return valve on the pump head and the connection for the detergent suction hose. If required contact the authorized customer service. 3.3.2 Replacing components Replace defect components according to illustrations in the spare parts cata- logue (see section 5).
  • Seite 104 High-Pressure-Cleaning-Systems...

  • Seite 105: Stromlaufpläne

    Hochdruck-Reinigungs-Systeme Abschnitt 4 Stromlaufpläne HINWEIS Die nachfolgenden Stromlaufpläne zeigen die Verdrahtung für die Standardaus- führungen der Hochdruckreiniger. Detailierte gerätespezifische Informationen zeigen die im Klemmkasten eines jeden Hochdruckreinigers mit ausgelieferten Stromlaufpläne. Section 4 Wiring diagrams NOTE The wiring diagrams on the following pages show the electrical interconnection of the High Pressure Cleaner standard versions.

  • Seite 106: Stromlaufpläne - Wiring Diagrams

    High-Pressure-Cleaning-Systems Stromlaufpläne - Wiring Diagrams KD 823, KD 823 TSS, Stromlaufplan - Wiring Diagram...

  • Seite 107: Kd 1040, Kd 1140, Kd 1040 Tss, Kd 1140 Tss (3Xacn 400 V), Stromlaufplan

    Hochdruck-Reinigungs-Systeme KD 1040, KD 1140, KD 1040 TSS, KD 1140 TSS (3 x ACN 400 V) Stromlaufplan - Wiring Diagram...

  • Seite 108: Kd 1040 Tss, Kd 1140 Tss (3Xac 230 V), Stromlaufplan

    High-Pressure-Cleaning-Systems KD 1040 TSS, KD 1140 TSS (3 x AC 230 V) Stromlaufplan - Wiring Diagram...

  • Seite 109: Kd 1040, Kd 1140, Kd 1040 Tss, Kd 1140 Tss (3Xac 400 V), Stromlaufplan

    Hochdruck-Reinigungs-Systeme KD 1040, KD 1140, KD 1040 TSS, KD 1140 TSS (3 x AC 400 V) Stromlaufplan - Wiring Diagram...
  • Seite 110 High-Pressure-Cleaning-Systems...

  • Seite 111: Spare Parts Catalogue

    Hochdruck-Reinigungs-Systeme Abschnitt 5 Ersatzteilkatalog Section 5 Spare Parts catalogue...

  • Seite 112: Ersatzteile

    High-Pressure-Cleaning-Systems Ersatzteile - Spare parts Ersatzteile für Typ KD 823 TSS - Spare parts for series KD 823 TSS 5.1.1 Gesamtansicht KD 823 (Haube geöffnet) - Total view KD 823 (cover removed)
  • Seite 113 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Chemiesaugschlauch außen 1,5 m - Chemical suctionhose outside 205704 Chemieansaugfilter - Chemical suctionhose filter 2056 Schlauchschelle 11mm - Clip hose 11mm 2381 Pumpe W140DX-B Interpumpe m. integr. UL, ohne Injektor - Pump W140DX-B Interpump c/w integral UL without injec.

  • Seite 114: Rückansicht Kd 823

    High-Pressure-Cleaning-Systems 5.1.2 Rückansicht KD 823 - Rear side view KD 823...
  • Seite 115 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Schalter 1ph/15A - Switch 1phase 15A 2992 Rohrrahmen Fahrbügel Oberteil KD-Serie - Frame-Handle for KD-Series 3435 Haube KD-Serie rot - Cover KD-Series red 3838 Netzkabel mit Stecker - Mains cable with connector Wasseranschluß...

  • Seite 116: Ersatzteile Für Typ Kd 1040 Und Kd 1140

    High-Pressure-Cleaning-Systems Ersatzteile für Typ KD 1040 und KD 1140 - Spare parts for KD 1040 und KD 1140 5.2.1 Gesamtansicht KD 1040 und KD 1140 (Haube geöffnet) - Total view KD 1040 and KD 1140 (cover removed)
  • Seite 117 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Pumpe ES 151 Interpump DX m. kurzer Ölgeh.-Abdeck. Pump ES 151 Interpump DX w. short crankcase cover 2806 Bypass-Rohr 12x85 KD ES151 - Space tube KD ES151 12x85 2958 Einschraubverschraubung XGE - 12LR1R 1/4“ - Screw-union EVGE-12LR 1/4“...

  • Seite 118: Rear Side View Kd 1040, Kd 1140

    High-Pressure-Cleaning-Systems 5.2.2 Rückansicht KD 1040, KD 1140 - Rear side view KD 1040, KD 1140...
  • Seite 119 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity KD1040: Schalter 3ph/13A - KD1040: Switch 3-phase 13A 2516 KD1140: Schalter 3ph/15A - KD1140: Switch 3-phase 15A 3518 Rohrrahmen Fahrbügel Oberteil KD-Serie - Frame-Handle for KD-Series 3435 Haube KD-Serie rot, KD1040-1140 - Cover KD-Series red, KD1040-1140 2816 Netzkabel mit Stecker - Mains cable with connector...

  • Seite 120: Spare Parts For Series Kd 1440

    High-Pressure-Cleaning-Systems Ersatzteile für Typ KD 1440 - Spare parts for series KD 1440 5.3.1 Seitenansicht KD 1440 - Side view KD 1440...
  • Seite 121 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Unloader Speck UL181/400R - Unloader Speck UL181/400R 3933 Druckschalter 1/4“ AG 40 bar - Pressure Switch 1/4“ male 40 bar 1263201 Manometer 50D 0-400bar glyzerinbefüllt - Pressure gauge 50d. 0-400bar 2777 Manometer Verschraubung MAVev12LR - Screw-union MAVev12LR Pressure gauge...

  • Seite 122: Front View Kd 1440

    High-Pressure-Cleaning-Systems 5.3.2 Frontansicht KD 1440 - Front view KD 1440 Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Kupplung Speckpumpe NP25/21-350 - Coupling for Speck-pump NP 25/21-350 3934 Elastische Kupplung für Speckpumpe NP25/21-350 - Coupling elastic for Speck-pump NP 25/21-350 3935 Öleinfüllstutzen Pumpe - Oil inlet pump Wasserschlauch 13x4mm, 30bar, BD 1/2“...

  • Seite 123: Electrical Components Of Kd 1440

    Hochdruck-Reinigungs-Systeme 5.3.3 Elektrische Bauteile vom KD 1440 - Electrical components of KD 1440 Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Geräteschalter 0/I RWA - Main Switch 0/I RWA 2590 Schaltkasten - Terminal Board 2639 Netzkabel mit Anschlußstecker - Mains cable with connector...

  • Seite 124: Spare Parts For Series Kdb 1240

    High-Pressure-Cleaning-Systems Ersatzteile für Typ KDB 1240 - Spare parts for series KDB 1240 5.4.1 Seitenansicht KDB 1240 - Side view KDB 1240...
  • Seite 125 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Drehzahlregregulierung - Throttle Control 3485 Einschraubverschraubung XGE 12LR3/8“ - Screw-union XGE 12LR B3/8“ 2157 Manometer 0-250 bar - Pressure gauge 0-250 bar 2013 Druckregleventil integriert in Pumpe - Unloader valve integrated in pump Winkel R3/8“...

  • Seite 126: Front View Kdb 1240

    High-Pressure-Cleaning-Systems 5.4.2 Frontansicht KDB 1240 - Front view KDB 1240...
  • Seite 127 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Benzinmotor Honda 13PS GX 390 K1SX - Motor Gasoline Honda 13HP GX 390 K1 SX 2667 Pumpe WW961 DX Version C+V Interpump - Pump WW961 DX Version C+V Interpump 2798 Wasseranschluß...

  • Seite 128: Spare Parts For Series Kdb 1540

    High-Pressure-Cleaning-Systems Ersatzteile für Typ KDB 1540 - Spare parts for series KDB 1540 5.5.1 Seitenansicht KDB 1540 - Side view KDB 1540...
  • Seite 129 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Distanzrohr R1/4“ 57mm - Distance pipe R1/4“ 57mm 1812 Manometer 50D 0-400bar glyzerinbefüllt - Pressure gauge 50d. 0-400bar 2777 Winkel Fitting R1/4“ IG+IG - Elbow Fitting R1/4“ Fe+Fe 2743 Benzinmotor KDB 1540 Vanguard 18PS - Motor gasoline KDB 1540 Vanguard 18HP 2830 Winkel Einschraubstutzen XWE-12LR3/8“...

  • Seite 130: Front View Kdb 1540

    High-Pressure-Cleaning-Systems 5.5.2 Frontansicht KDB 1540 - Front view KDB 1540...
  • Seite 131 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Pumpe W 928 Interpump - Pump W 928 Interpump 2811 Wasserschlauch 13x4, 30bar, 1/2“ - Water-hose 13x4, 30bar, 1/2“ 2688 Wasseranschluß Eingangsteil R3/4“AG / R3/4“AG - Suction-connection input-part R3/4“AG / R3/4“AG 2644 Hohlschraube für Schwenkverschraubung SWV12LR3/8“...

  • Seite 132: Spare Parts For Series Kdd 1240

    High-Pressure-Cleaning-Systems Ersatzteile für Typ KDD 1240 - Spare parts for series KDD 1240 5.6.1 Gesamtansicht KDD 1240 - Side view KDD 1240...
  • Seite 133 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Drehzahlregregulierung - Throttle Control 3485 Einschraubverschraubung XGE 12LR3/8“ - Screw-union XGE 12LR B3/8“ 2157 Manometer 0-250 bar - Pressure gauge 0-250 bar 2013 Druckregleventil integriert in Pumpe - Unloader valve integrated in pump Winkel R3/8“...

  • Seite 134: Front View Kdd 1240

    High-Pressure-Cleaning-Systems 5.6.2 Frontansicht KDD 1240 - Front view KDD 1240 Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Benzinmotor Honda 13PS GX 390 K1SX - Motor Gasoline Honda 13HP GX 390 K1 SX 2667 Pumpe WW961 DX Version C+V Interpump - Pump WW961 DX Version C+V Interpump 2798 Wasseranschluß...

  • Seite 135: Rear View Kdd 1240

    Hochdruck-Reinigungs-Systeme 5.6.3 Rückansicht KDD 1240 - Rear view KDD 1240 Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Zündschloß mit Schlüssel für Yanmar-Diesel-Motor - Key-Start-Switch c/w. key for Yanmar-Diesel-engine 3916 Batterie gefüllt und geladen 12V - Battery filled and loaded 12V 2889...

  • Seite 136: Druckregelventil

    High-Pressure-Cleaning-Systems Druckregelventil - Unloader valve...
  • Seite 137 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Selbstsichernde Mutter - Selfsecuring nut 13470000 Handrad - Hand wheel 11900012 Federplatte - Spring plate 13171001 Regulierungsfeder - Spring 10772027 Mutter - Nut 13477003 Suchstift - Guide stud 13772022 Stift - Stud 11877000 Scheibe - Washer 11771013...

  • Seite 138: Pumpe Kd 823

    High-Pressure-Cleaning-Systems Pumpe KD 823 - Pump KD 823...
  • Seite 139 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity O-Ring 17,13x2,62 - O-ring 17,13x2,62 90384100 6 KIT123 Ventilsitz - Valve seat 36200366 6 KIT123 Ventil - Valve 36200176 6 KIT123 Feder 9,4x14,8 - Spring 9,4x14,8 94737600 6 KIT123 Ventilführung - Valve guide 36202551 6 KIT123 Schraube M6x10 UNI 5739 - Screw M6x10 UNI 5739...

  • Seite 140: Pumpenkopf Zu Kd 823

    High-Pressure-Cleaning-Systems Pumpenkopf zu KD 823 - Pump head for KD 823...
  • Seite 141 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Griff - Knob 36318751 Mutter - Ring nut 36318670 Mutter M28x1,5 - Nut M28x1,5 92293500 Mutter M8 UNI 5589 - Nut M8 UNI 5589 92221800 Schraube M8x20 UNI 5923 - Screw M8x20 UNI 5923 99305400 O-Ring 20,35x1,78 - O-ring 20,35x1,78 90359800...

  • Seite 142: Getriebe Kd 823

    High-Pressure-Cleaning-Systems 5.10 Getriebe KD 823 - Pump crankcase KD 823...
  • Seite 143 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Drahtsprengring - Circlip 90063500 Kurbelwelle - Crankshaft 44021365 Buchse - Bushing 91856800 Schraube M8x25 UNI 5739 - Screw M8x25 UNI 5739 99306700 Scheibe 8, Schnorr - Washer 8, Schnorr 96701400 Flansch - Flange 10049422 Öldichtring 45x62x8 - Oil Seal 45x62x8...

  • Seite 144: Pump Kd 1040, Kd 1140

    High-Pressure-Cleaning-Systems 5.11 Pumpe KD 1040, KD 1140 - Pump KD 1040, KD 1140...
  • Seite 145 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Messing Kopf - Brass Manifold 47120141 Schraube M8x70 UNI 5737 - Screw M8x70 UNI 5737 99320600 Scheibe UNI 1736 - Washer UNI 1736 96702000 O-Ring 17,13x2,62 - O-ring 17,13x2,62 90384100 6 KIT1 Ventilsitz - Valve seat 36200366...

  • Seite 146: Pump Kd 1440

    High-Pressure-Cleaning-Systems 5.12 Pumpe KD 1440 - Pump KD 1440...
  • Seite 147 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Antriebsgehäuse - Crankcase 01.0599 Ölmeßstab - Oil Dipstick 00.3090 Getriebedeckel - Crankcase Cover 03.0243 Ölschauglas kpl. - Oil Sight Glass Assy 00.2416 O-Ring - O-Ring 06.1005 Stopfen G1/2 - Plug G1/2 07.0705 Di chtung G1/2 - Gasket G1/2 06.0282...

  • Seite 148: Unloader For Pump Kd 1440

    High-Pressure-Cleaning-Systems 5.13 Unloader für Pumpe KD 1440 - Unloader for Pump KD 1440...
  • Seite 149 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Sechskantmutter - Hexagon Nut 12.6261 Zentrierscheibe - Centring Disc 12.6262 Druckfeder - Pressure Spring 12.6263 Stift - Pin 12.6264 Führungsstopfen - Guide Plug 12.6265 Stützring - Support Ring 12.6266 O-Ring - O-Ring 12.6267 Kolbenstange mit Kolbenkörper - Piston Rod with Piston Body 12.6268...

  • Seite 150: Pump Kdb 1240, Kdd 1240

    High-Pressure-Cleaning-Systems 5.14 Pumpe KDB 1240, KDD 1240 - Pump KDB 1240, KDD 1240...
  • Seite 151 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Messing Kopf - Brass Manifold 44120441 Schraube M8x60 UNI 5931 - Screw M8x60 UNI 5931 99317500 Scheibe 8 - Washer 8 96701400 O-Ring 17,13x2,62 - O-ring 17,13x2,62 90384100 6 KIT123 Ventilsitz - Valve seat 36200366 6 KIT123...

  • Seite 152: Pump Crankcase Kdb 1240, Kdd 1240

    High-Pressure-Cleaning-Systems 5.15 Getriebe KDB 1240, KDD 1240 - Pump crankcase KDB 1240, KDD 1240...
  • Seite 153 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Drahtsprengring - Circlip 90063500 Kurbelwelle - Crankshaft 44020965 Buchse - Bushing 91856800 O Ring 55,56x3,53 - O Ring 55,56x3,53 90409700 Schraube M8x25 UNI 5739 - Screw M8x25 UNI 5739 99275500 99334500 Scheibe 8, Schnorr - Washer 8, Schnorr 96702000...

  • Seite 154: Pump Kdb 1540

    High-Pressure-Cleaning-Systems 5.16 Pumpe KDB 1540 - Pump KDB 1540...
  • Seite 155 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Nickel Kopf - Nickel Manifold 47121441 Schraube M8x70 UNI 5737 - Screw M8x70 UNI 5737 99320600 Scheibe UNI 1736 - Washer UNI 1736 96702000 O-Ring 17,13x2,62 - O-ring 17,13x2,62 90384100 6 KIT1 Ventilsitz - Valve seat 36200366...

  • Seite 156: Pump Crankcase Kdb 1540

    High-Pressure-Cleaning-Systems 5.17 Getriebe KDB 1540 - Pump crankcase KDB 1540...
  • Seite 157 Hochdruck-Reinigungs-Systeme Pos. Benennung Teil-Nr. Stückzahl Ref. Description Part No. Quantity Wellendichtung 40x55x7 - Oil Seal 40x55x7 90168000 Schraube M8x30 UNI 5931 - Screw M8x30 UNI 5931 99308400 Scheibe 8,4 Schnorr - Washer 8,4 Schnorr 96701400 Scheibe 10 Schnorr - Washer 10 Schnorr 96710400 Verschlußschraube G3/8x13 - Cap G3/8x13 98210000...
  • Seite 158 High-Pressure-Cleaning-Systems...

  • Seite 159: Anhang - Annex

    Hochdruck-Reinigungs-Systeme ANHANG - ANNEX Prüfnachweis für Wiederholungsprüfung gemäß "Richtlinien für Flüssigkeitsstrahler" Test certificate according "Guidelines for Liquid Sprayers" 1. Prüfnachweis - Test certificate Datum - date _____________ nächste Prüfung - next test____________ ________________________ Stempel / Unterschrift Stamp / Signature ______________________________________________________________ 2.
