Steuerung und Display VR-2

Der Rollstuhl wird mittels Bediengerät gesteuert.
Fahrtrichtung und Steuerung der Sitzverstellung
werden über Joystick und Tasten auf dem Bediengerät
gesteuert.
Wichtig
Das Fahrverhalten eines elektrischen Rollstuhls kann
durch elektromagnetische Felder (Mobiltelefone oder
andere Geräte, die elektromagnetische Störungen
emittieren) beeinflusst werden. Wenn möglich, sollten
solche Geräte ausgeschaltet werden, während der Stuhl
im Fahrmodus ist.
Die Ladebuchse kann nur zum Laden und Verriegeln
des Rollstuhls verwendet werden. Die Steckdose darf
nicht als Stromquelle für andere elektrische Geräte
verwendet werden.
WARNUNG
Die Garantie des Rollstuhls erlischt, wenn andere
Geräte als das originale Etac Ladegerät zum
Laden der Batterien benutzt werden oder nicht
zugelassenen Geräte an die Ladebuchse des Rollstuhles
angeschlossen werden.
Bediengerät VR-2
Das Bediengerät besteht aus Tastatur, LED-Anzeigen
und Joystick. Die Ladebuchse befindet sich unter
dem Bediengerät. Das Bediengerät ist mit dem
Leistungsmodul verbunden. Der Rollstuhl wird über
eine Taste auf dem Bediengerät ein- und ausgeschaltet.
Anweisungen werden eingegeben und der aktuelle
Status wird angezeigt.
1. EIN/AUS-Taster
2. LED-licht und Tastatur
3. Joystick
4. Ladebuchse
5.
6.

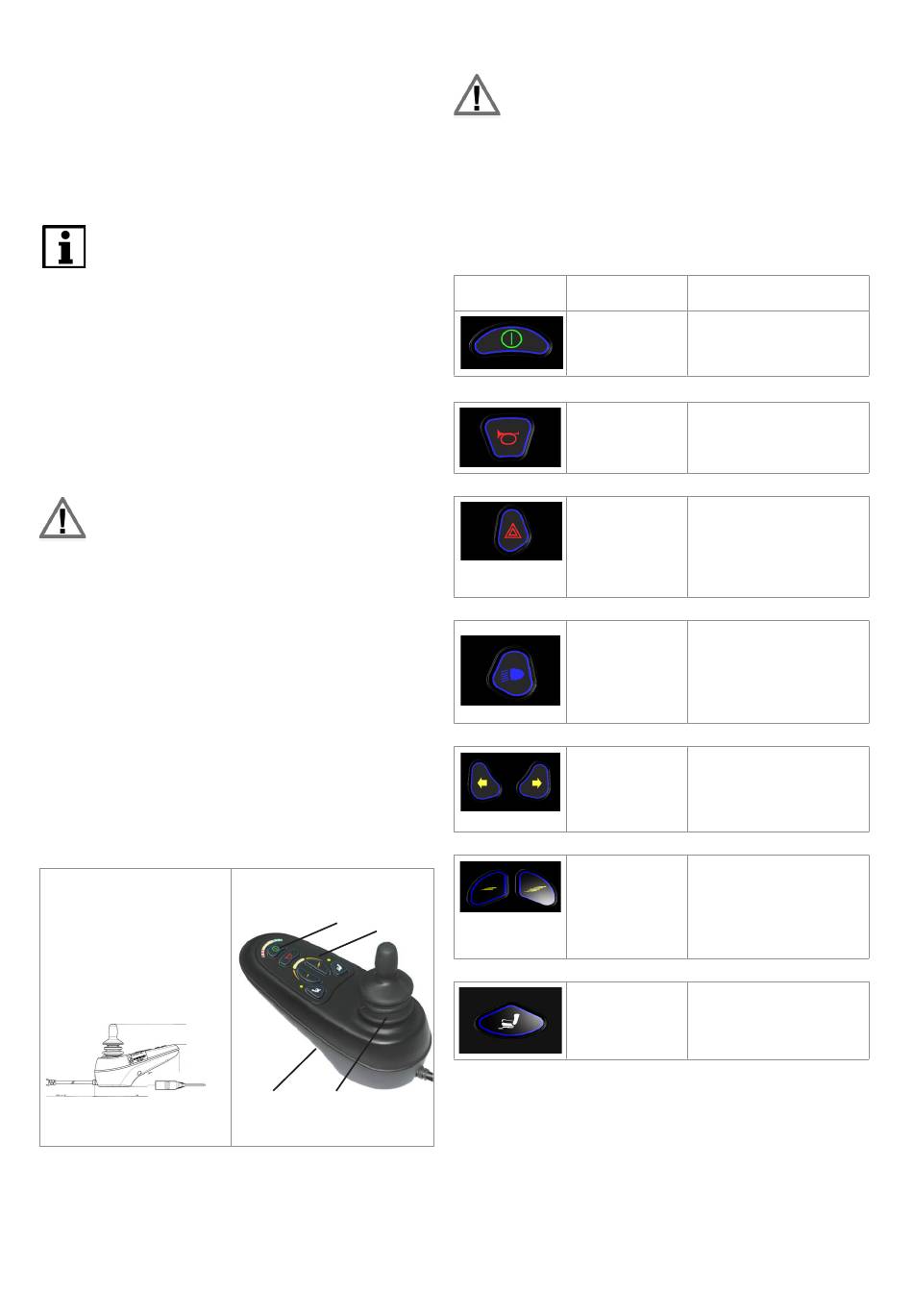

Abbildung 57. Bediengerät
Benutzerhandbuch BALDER Move-Serie | Etac
22
1
2
4 3
WARNUNG
Die Programmierung des Rollstuhl-Steuerungssystems
kann nur von autorisiertem Etac-Servicepersonal
durchgeführt werden. Eine falsche Programmierung
kann zu unkontrolliertem und/oder instabilem
Fahrverhalten führen.
Überblick über die Tastatur auf dem Bediengerät
Abbildung Name
EIN/AUS-Taster
Abbildung 58. Ein/Aus-TASTER
Hupe
Abbildung 59. Hupe
Warnblinkanzeige
(Warnblinkanlage)
Abbildung 60. Warnblinkanzeige
Licht
Abbildung 61. Licht
Blinkanzeigen
Abbildung 62. Blinkanzeigen
Einstellung der
Fahrstufen
Abbildung 63. Geschwindigkeit
Sitzfunktion
Abbildung 64. Sitzfunktion
Beschreibung
Durch Druck auf diese
Taste wird der Rollstuhl
ein- bzw. ausgeschaltet.
Aktiviert die Hupe.
Schalten Sie in
einem Notfall die
Warnblinkanlage ein.
Hinweis: Gilt nur für Rollstühle
mit Beleuchtung.
Aktiviert/Deaktiviert die
Beleuchtung.
Hinweis: Gilt nur für Rollstühle
mit Beleuchtung.
Fahrtrichtungsanzeige
ist ein-/ausgeschaltet.
Hinweis: Gilt nur für Rollstühle
mit Beleuchtung
Ändert die
Höchstgeschwindigkeit
eines Fahrprofils. Die
Geschwindigkeit wird
mithilfe der linken Taste
Auswahl der
Sitzfunktionen
oder Fahrmodus
Rev. 08.10.2014
