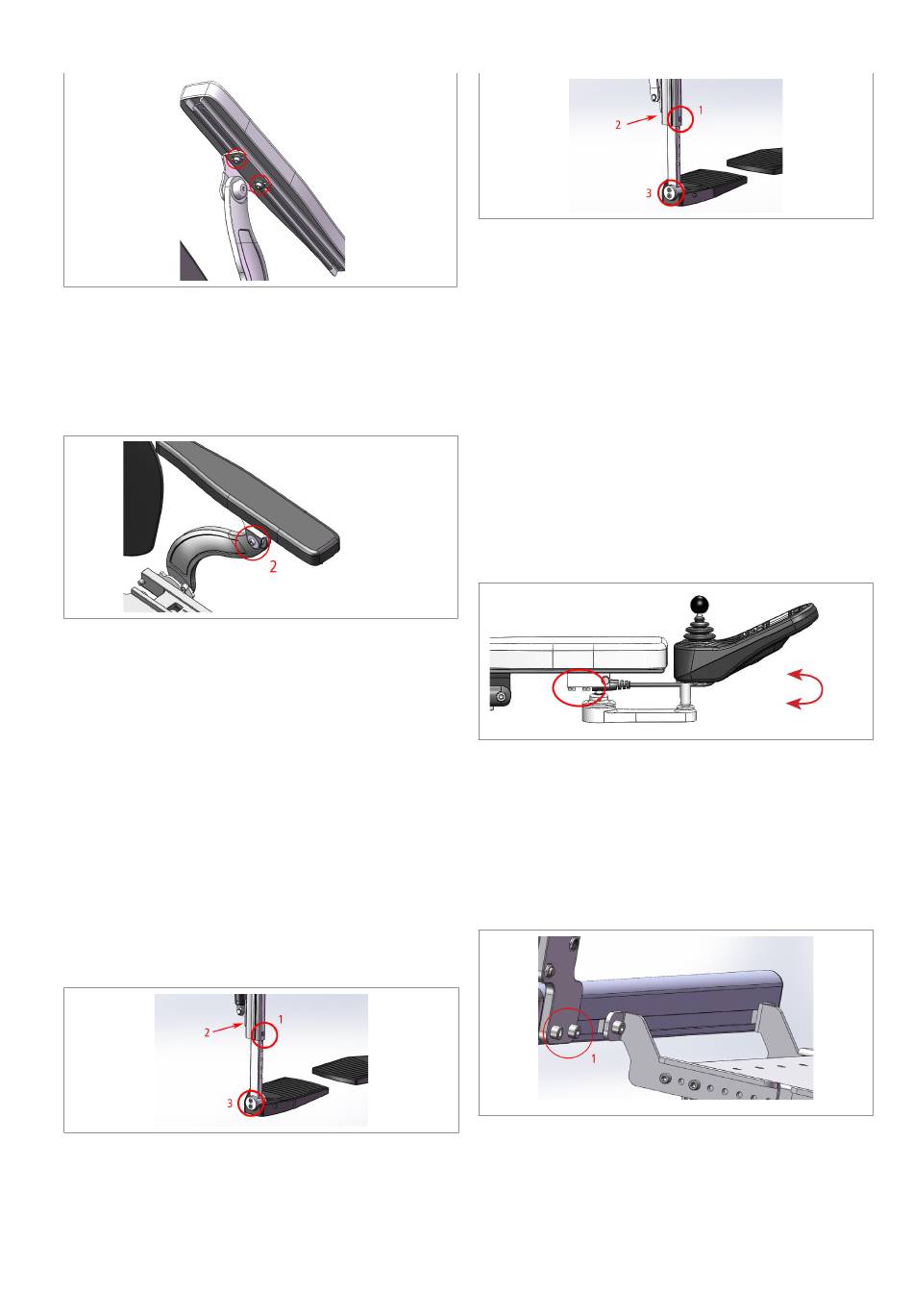

Etac BALDER Move Benutzerhandbuch Seite 15

Abbildung 22. Abstand zwischen Armlehnen
Winkelverstellung der Armlehnenpolster
Lösen Sie die Schraube (2) und bringen Sie die
Armauflage in einen rechten Winkel. Ziehen Sie die
Schraube fest an.
Abbildung 23. Winkel der Armlehnenpolster
Einstellen der Fußstützen
Um die Unterschenkellänge einzustellen, muss die
Schraube (1) gelöst werden. Anschließend schieben Sie
das untere Teleskop heraus oder hinein, bis die Länge
der gewünschten Unterschenkellänge entspricht. Ziehen
Sie die Schrauben wieder fest. Die Einstellung ist für
jede Seite einzeln anpassbar. Um den Kniewinkel der
Fußstütze einzustellen, lösen Sie die Schraube (2). Stellen
Sie dann den Winkel ein, indem Sie das Element in
die gewünschte Position hinein- oder herausbewegen.
Zur Einstellung des Fußstützenwinkels lösen Sie die
Schrauben (3) und drehen Sie die Fußstützen in den
gewünschten Winkel. Ziehen Sie die Schrauben wieder
an. Die Fußstützen können, falls erforderlich, auf der
rechten und linken Seite einzeln eingestellt werden.
Abbildung 24. Einstellen der elektrischen Fußstützen
Rev. 08.10.2014
Abbildung 25. Einstellen der manuellen Fußstützen
Position des Bediengeräts
Einstellen des Abstands von der Rückenlehne und
Rotation
Für optimalen Komfort ist es wichtig, dass das
Bediengerät korrekt für den Arm des Benutzers
positioniert ist.
Lösen Sie die Schrauben auf der Unterseite der
Armlehne. Verschieben Sie sie in die gewünschte
Position. Ziehen Sie die Schrauben an. Das
Bediengerät kann auf beiden Seiten montiert werden.
Die Position des Bediengeräts kann parallel ohne
Lösen der Schrauben eingestellt werden.
Abbildung 26. Position des Bediengerätes
Einstellen der Sitztiefe
Lösen Sie die Schrauben (1), die die hinteren
Halterungen an den Sitzrahmenprofilen befestigen
und schieben Sie die Rückseite nach vorne oder nach
hinten, um die gewünschte Position einzustellen.
Ziehen Sie die Schrauben wieder fest an.
Abbildung 27. Einstellen der Sitztiefe
Benutzerhandbuch BALDER Move-Serie | Etac
15
