das günstigste Verhältnis zwischen der Länge und dem
Winkel der Fußstützen erreicht.
Unterschenkellänge und Winkel der Fußstützen
Lösen Sie die Schrauben auf beiden Seiten der
Fußstütze. Passen Sie die gewünschte Höhe an. Ziehen
Sie die Schrauben an. Klappen Sie die Fußstützen nach
oben. Die beiden unteren Schrauben werden für die
Winkeleinstellung der Fußstützen verwendet. Wenn
die Schrauben hinein geschraubt werden, erhöht sich
der Winkel. Wenn die Schrauben heraus geschraubt
werden, verringert sich der Winkel.

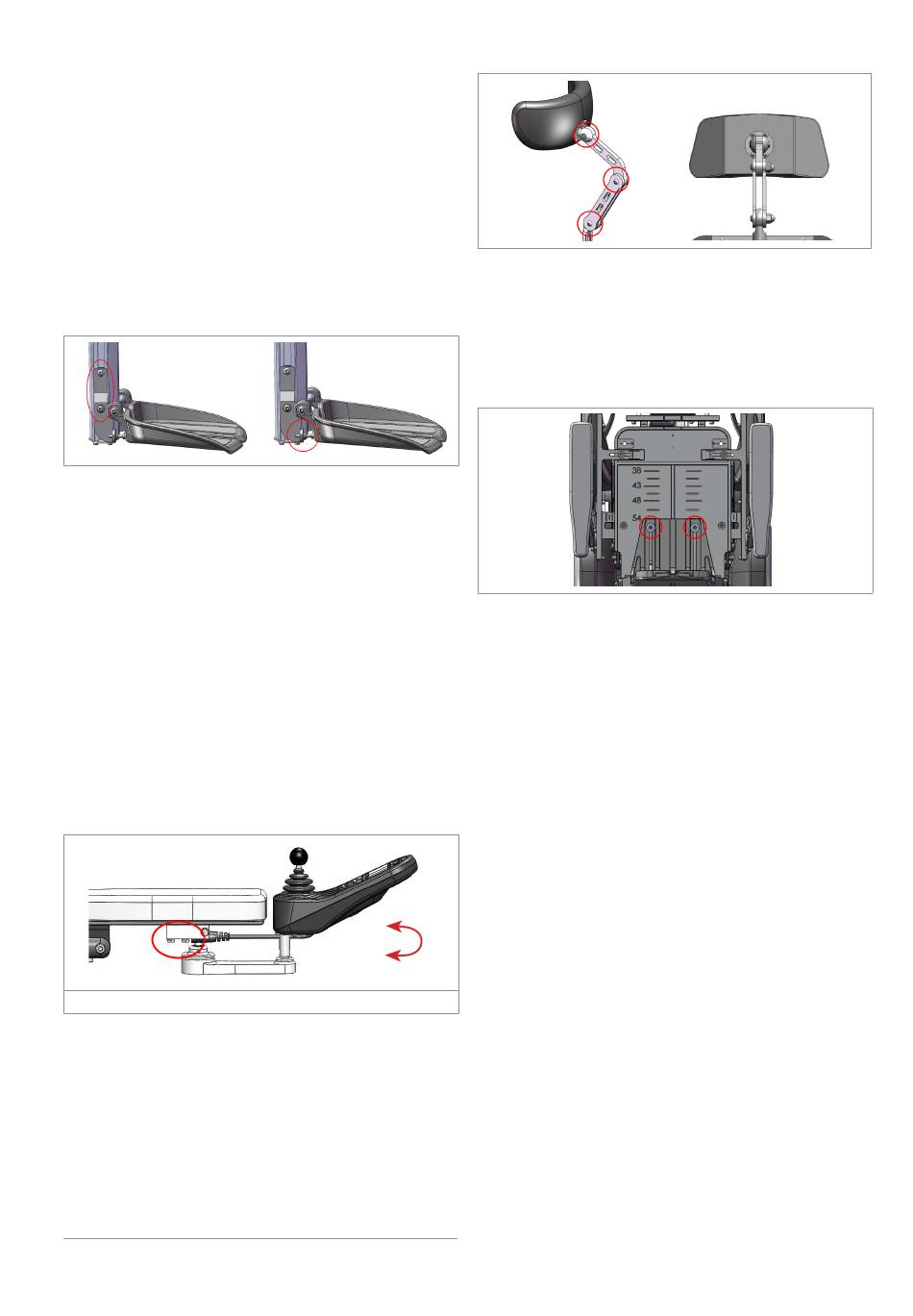

Abbildung 14. Länge und Winkel der Fußstützen
Position des Bediengeräts
Einstellen des Abstands von der Rückenlehne und
Rotation
Für optimalen Komfort ist es wichtig, dass das
Bediengerät korrekt für den Arm des Benutzers
positioniert ist.
Lösen Sie die Schrauben auf der Unterseite der
Armlehne. Verschieben Sie diese in die gewünschte
Position. Ziehen Sie die Schrauben an. Das
Bediengerät kann auf beiden Seiten montiert werden.
Die Position des Bediengeräts kann parallel ohne
Lösen der Schrauben eingestellt werden.
Abbildung 15. Position des Bediengerätes
Einstellen der Kopfstütze
Für optimalen Sitzkomfort ist es wichtig, dass die
Kopfstütze richtig positioniert ist.
Die Kopfstütze besitzt drei Kniehebelgelenke, die
individuell eingestellt werden können. Durch Lösen
der Schrauben können Sie Winkel, Höhe und Abstand
von der Rückenlehne verändern. Bringen Sie die
Kopfstütze in die gewünschte Position. Ziehen Sie die
Schrauben an.
Rev. 08.10.2014
Abbildung 16. Einstellen der Kopfstütze
Einstellen der Sitztiefe
Lösen Sie die beiden Schrauben. Einstellen des
hinteren Rahmens auf die gewünschte Position durch
Ergreifen der Unterseite des hinteren Scharniers an der
C-Profilschiene. Ziehen Sie die Schrauben an.
Abbildung 17. Einstellen der Sitztiefe

Seitenpelotten

Ihr Rollstuhl kann mit Seitenpelotten zur Unterstützung
von Knie und Oberschenkel und/oder Seitenpelotten für
den Rücken geliefert werden.
Hüft- und Kniepelotten
Knie-und Oberschenkelpelotten sind in C-Profilen ent-
lang des Sitzrahmens mit Schnellspannvorrichtung (1)
fixiert.
Zum Einstellen ziehen Sie den Hebel (1) der
Schnellspannvorrichtung nach vorn und schie-
ben Sie im Profil vorwärts oder rückwärts, bis die
gewünschte Position erreicht ist. Denken Sie daran, die
Schnellspannvorrichtung wieder fest zu verriegeln.
Wenn die Schnellspannvorrichtung zu locker ist,
Schrauben Sie, zum Festziehen, den Griff im
Uhrzeigersinn.
Zum seitlichen Einstellen der Seitenpelotten müssen Sie
die Schraube (2) lösen und die Befestigungsstangen in
Richtung Sitz drehen, um zu verengen, oder vom Sitz
wegdrehen, um zu erweitern. Eventuell müssen Sie die
Pelotten ebenfalls einstellen.
Wenn die Höhe eingestellt werden muss, müssen die
Befestigungsstäbe ersetzt werden, die in drei verschie-
denen Längen verfügbar sind.
