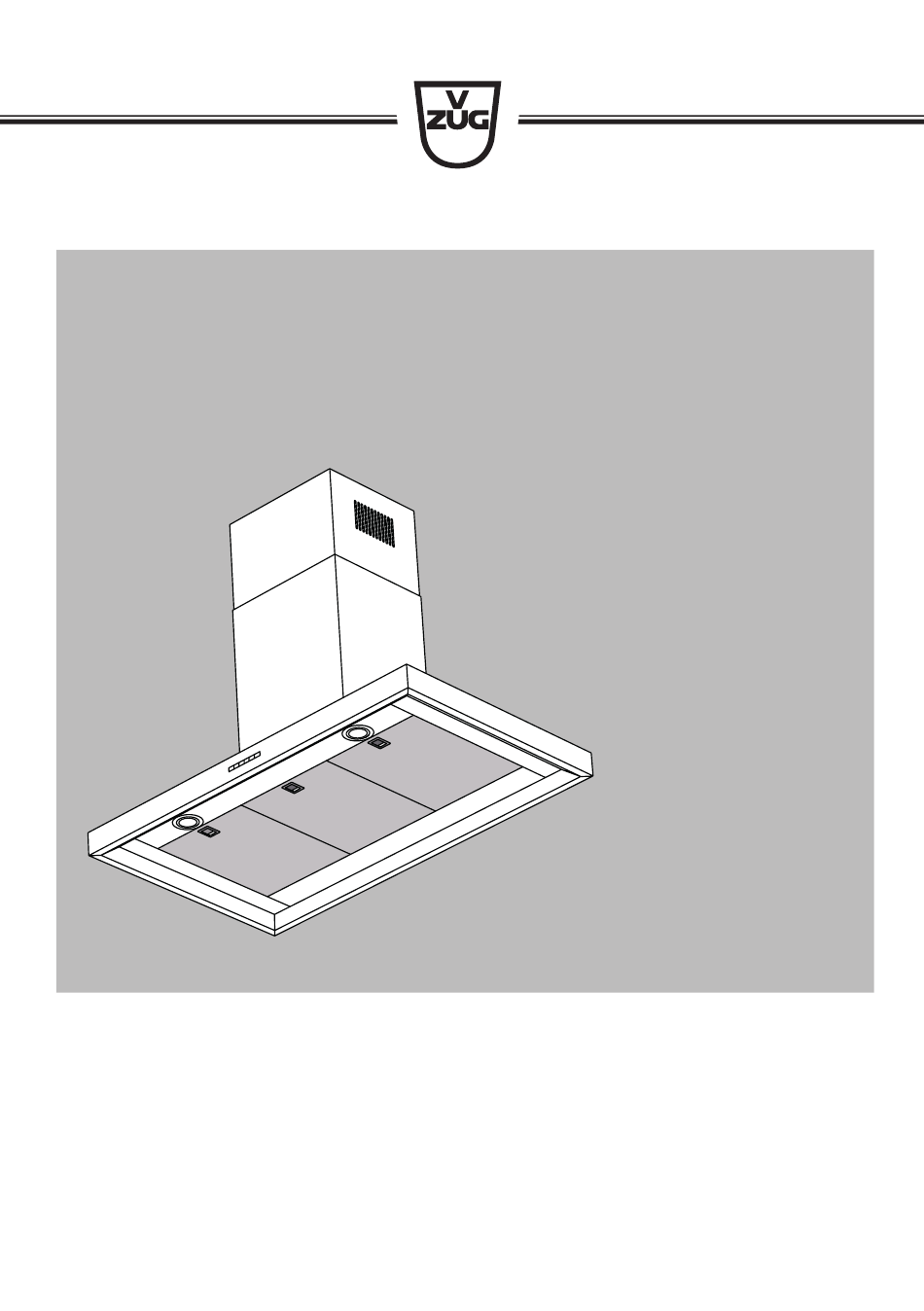

- Seite 1 Bedienungsanleitung DIQS10/12 | DWQS9/12 Dunstabzug...
- Seite 2 Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie Masssystem DWQS9 62013 DWQS12 62014 DIQS10 63011 DIQS12 63012 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2016...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 2 1 Sicherheitshinweise 5 Verwendete Symbole ................... 5 Allgemeine Sicherheitshinweise................. 6 Vor der ersten Inbetriebnahme ................ 7 Bestimmungsgemässe Verwendung.............. 7 Bei Kindern im Haushalt.................. 7 Zum Gebrauch ...................... 8 2 Entsorgung 10 3 Gerätebeschreibung 11 Gerätebeschreibung................... 11 Abluftmodell ...................... 11 Umluftmodell ...................... 11 Ausrüstung ...................... 11 Aufbau........................ 12 Bedien- und Anzeigeelemente................ 12... - Seite 4 11 Service & Support 27...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 6: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 7: Vor Der Ersten Inbetriebnahme
1 Sicherheitshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbei- ten von einem konzessionierten Installateur/Elektriker ausführen. ▪ Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten. ▪... -
Seite 8: Zum Gebrauch
1 Sicherheitshinweise Zum Gebrauch ▪ Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. ▪ Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. ▪ Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kun- dendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 9 1 Sicherheitshinweise ▪ Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B.
-
Seite 10: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 11: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vor- gesehen. Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch ein Gebläse abgesogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstauklappe und die Abluftleitung ins Freie geführt. -
Seite 12: Aufbau
3 Gerätebeschreibung Aufbau 1 Bedien- und Anzeigeelemente 2 Metall-Fettfilter 3 Beleuchtung 4 Luftrückführung bei Umluftmo- dell Falls Ihr Gerät über seitliche Lüftungsschlitze (siehe Nr. 4 in der Grafik) verfügt, erkennen Sie daran, dass Sie ein Umluftmodell besit- zen. Bedien- und Anzeigeelemente Beleuchtung ein-/ausschalten Ausschalten Lüfterstufe 1... -
Seite 13: Bedienung
Bedienung Erste Inbetriebnahme Gerät konfigurieren Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Das Gerät ist ab Werk standardmässig als Umlufthaube konfiguriert. Die Lebensdauer der Longlife Aktivkohlefilter beträgt mit dieser Einstellung 120 Betriebsstunden. Soll das Gerät als Abluftmodell betrieben werden, muss die Sätti- gungsanzeige für den Longlife Aktivkohlefilter deaktiviert werden. -
Seite 14: Betrieb
4 Bedienung Einstellungen überprüfen ▸ Gerät ausschalten. ▸ Taste während drei Sekunden drücken. – Blinken die Tasten , ist das Gerät als Abluftmodell einge- stellt. – Blinken die Tasten und , ist das Gerät als Umluftmodell eingestellt. ▸ Um die Überprüfung der Einstellungen zu verlassen, nichts tun, da die An- zeige selbst ausschaltet. -
Seite 15: Nachlaufzeit
4 Bedienung Nachlaufzeit ▸ Gerät einschalten. ▸ Durch Antippen der entsprechenden Taste gewünschte Lüfterstufe wählen. ▸ Um die Nachlaufzeit zu aktivieren, Taste drücken. Bei der Nachlaufzeit läuft das Gerät entsprechend der untenstehenden Tabelle weiter und schaltet anschliessend automatisch aus. Taste Nachlaufzeit 20 Minuten 15 Minuten... -
Seite 16: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reini- gen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten. -
Seite 17: Longlife Aktivkohlefilter Reinigen
5 Pflege und Wartung Reinigung ▸ Metall-Fettfilter in Geschirrspüler reinigen. ▸ Bei Geschirrspüler Programm «Intensiv» bzw. «Stark» mit warmem Vorspü- len wählen. Metall-Fettfilter können sich durch die Reinigung verfärben. Dies be- einträchtigt ihre Filterwirkung jedoch in keiner Weise. Falls kein Geschirrspüler vorhanden ist: ▸... - Seite 18 5 Pflege und Wartung ▸ Ober-/Unterhitze oder Heissluft 100 °C wählen und den Longlife Aktivkohle- filter während einer Stunde auf dem Gitterrost trocknen lassen. Nach etwa drei Jahren muss der Longlife Aktivkohlefilter ersetzt wer- den, da die Geruchsaufnahmefähigkeit reduziert wird. Der verschmutz- te Longlife Aktivkohlefilter kann im Haushaltkehricht entsorgt werden.
-
Seite 19: Leds Ersetzen
5 Pflege und Wartung Longlife Aktivkohlefilter einbauen ▸ Longlife Aktivkohlefilter 4 in dem Metallhalter 3 einsetzen. ▸ Metallhalter 3 ins Gehäuse 6 ein- setzen und Schutzriegel 5 schliessen. ▸ Metall-Fettfilter 1 in die Aufnah- meschlitze einsetzen. ▸ Griff 2 nach unten ziehen. ▸... -
Seite 20: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … ... die Beleuchtung nicht funktioniert Mögliche Ursache Behebung ▪ Sicherung oder Siche- ▸ Sicherung auswechseln. rungsautomat der Woh- ▸ Sicherungsautomat wieder einschalten. nungs- resp. der Hausin- stallation ist defekt. ▪ Unterbruch in der Strom- ▸... -
Seite 21: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Metall-Fettfilter Longlife Aktivkohlefilter... -
Seite 22: Technische Daten
▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Produktdatenblatt Gemäss EU-Verordnung Nr. 65/2014 und Nr. 66/2014 Beschreibung Abkürzungen Einheit Wert Marke V-ZUG AG Modellkennung 62011-13 / 63011 Jährlicher Energieverbrauch kWh/a 46,5 / 47,8 hood Energieeffizienzindex... - Seite 23 8 Technische Daten A-bewertete Luftschallemission 67 / 68 boost im Betriebauf Intensiv- oder Schnelllaufstufe Gemessene Leistungsaufnahme - / - im Aus-Zustand Gemessene Leistungsaufnahme 0,99 / 0,99 im Be-reitschaftszustand (Standby) Zeitverlängerungsfaktor 1,0 / 1,0 Gemessener Luftvolumenstrom 344,1 / 367,6 im Bestpunkt Gemessener Luftdruck im 348,0 / 344,0 Bestpunkt...
-
Seite 24: Stichwortverzeichnis
Stichwortverzeichnis Sättigungsanzeige...... 13, 15 Abluftmodell ........... 11 Anzeigeelemente .......... 12 Metall-Fettfilter Aufbau............. 12 Sättigungsanzeige...... 15 Ausrüstung ............. 11 Modellnummer..........2 Bedienelemente ..........12 Bedienung ............13 Nachlaufzeit ........... 15 Beleuchtung..........12, 15 Notizen ............26 Betrieb............. 14 Pflege .............. 16 Deinstallation .......... - Seite 25 9 Stichwortverzeichnis Verpackung............ 10 Was tun, wenn Das Gerät ungenügend entlüftet .. 20 Die Beleuchtung nicht funktioniert .............. 20 Zubehör ............21...
-
Seite 26: Notizen
Notizen... -
Seite 27: Service & Support
Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. - Seite 28 Kurzanleitung Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung! Beleuchtung ein-/ausschalten Ausschalten Lüfterstufe 1 Lüfterstufe 2 Lüfterstufe 3 und Intensivstufe Nachlaufzeit Blinkend Metall-Fettfilter reinigen Blinkend Longlife Aktivkohlefilter reaktivieren/austauschen 1016957-R02 V-ZUG AG, Industriestrasse 66, CH-6301 Zug info@vzug.com, www.vzug.com...
