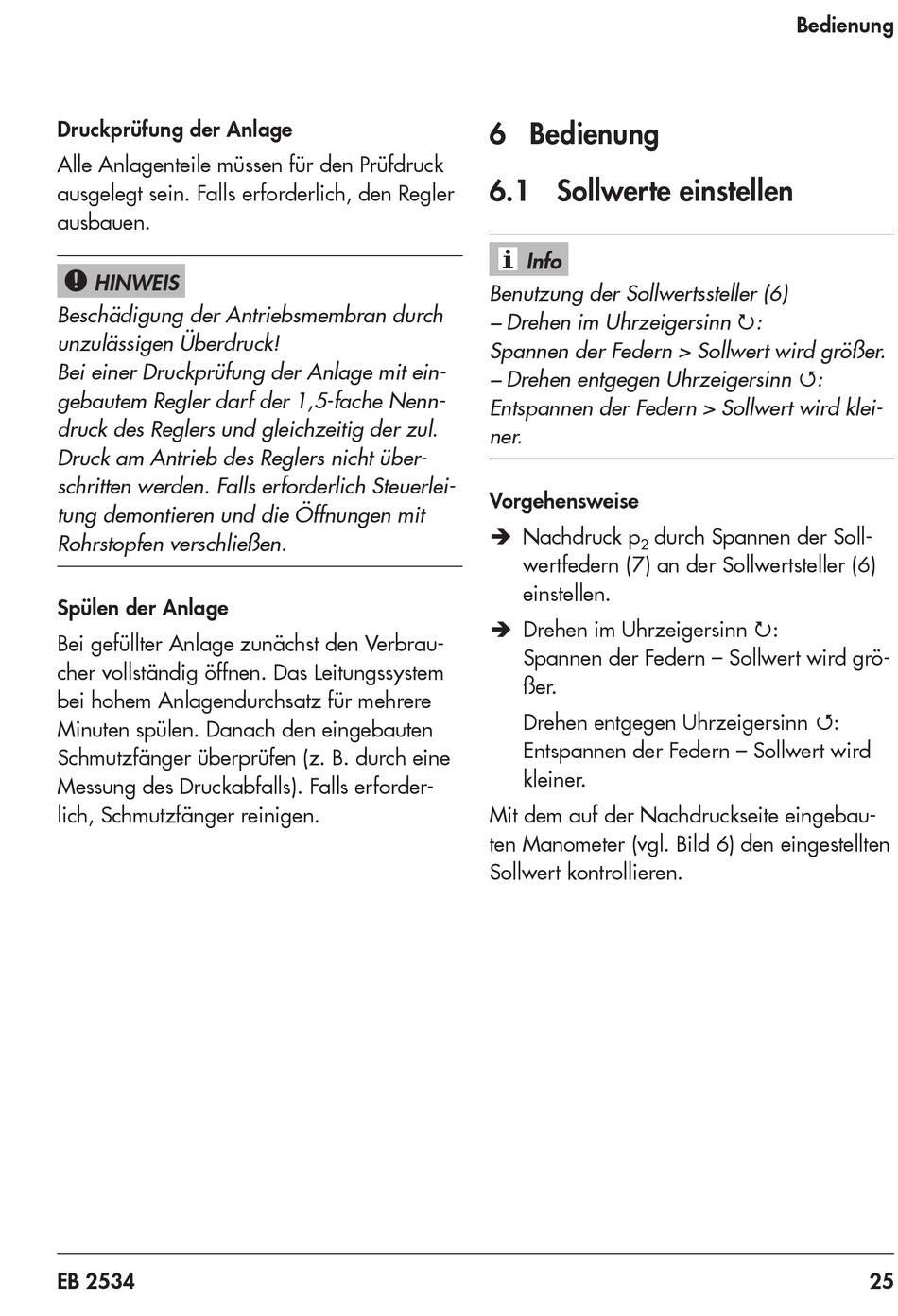

Druckprüfung der Anlage
Alle Anlagenteile müssen für den Prüfdruck
ausgelegt sein. Falls erforderlich, den Regler
ausbauen.
HINWEIS
!
Beschädigung der Antriebsmembran durch
unzulässigen Überdruck!
Bei einer Druckprüfung der Anlage mit ein-
gebautem Regler darf der 1,5-fache Nenn-
druck des Reglers und gleichzeitig der zul.
Druck am Antrieb des Reglers nicht über-
schritten werden. Falls erforderlich Steuerlei-
tung demontieren und die Öffnungen mit
Rohrstopfen verschließen.
Spülen der Anlage
Bei gefüllter Anlage zunächst den Verbrau-
cher vollständig öffnen. Das Leitungssystem
bei hohem Anlagendurchsatz für mehrere
Minuten spülen. Danach den eingebauten
Schmutzfänger überprüfen (z. B. durch eine
Messung des Druckabfalls). Falls erforder-
lich, Schmutzfänger reinigen.
EB 2534
6 Bedienung
6.1 Sollwerte einstellen
Info
Benutzung der Sollwertssteller (6)
− Drehen im Uhrzeigersinn :
Spannen der Federn > Sollwert wird größer.
− Drehen entgegen Uhrzeigersinn :
Entspannen der Federn > Sollwert wird klei-
ner.
Vorgehensweise
Î Nachdruck p
durch Spannen der Soll-
2
wertfedern (7) an der Sollwertsteller (6)
einstellen.
Î Drehen im Uhrzeigersinn :
Spannen der Federn – Sollwert wird grö-
ßer.
Drehen entgegen Uhrzeigersinn :
Entspannen der Federn – Sollwert wird
kleiner.
Mit dem auf der Nachdruckseite eingebau-
ten Manometer (vgl. Bild 6) den eingestellten
Sollwert kontrollieren.
Bedienung
25
