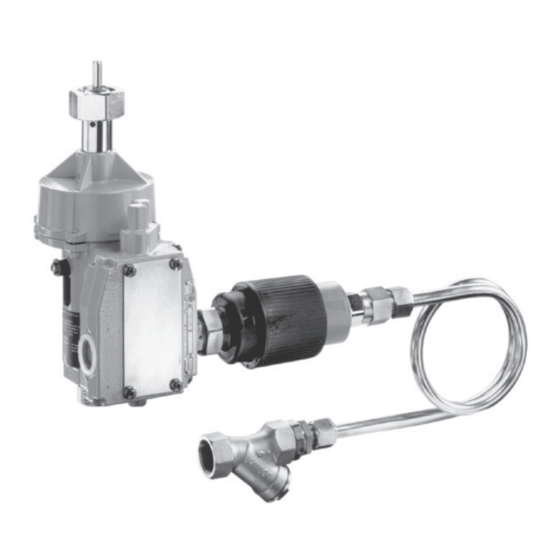

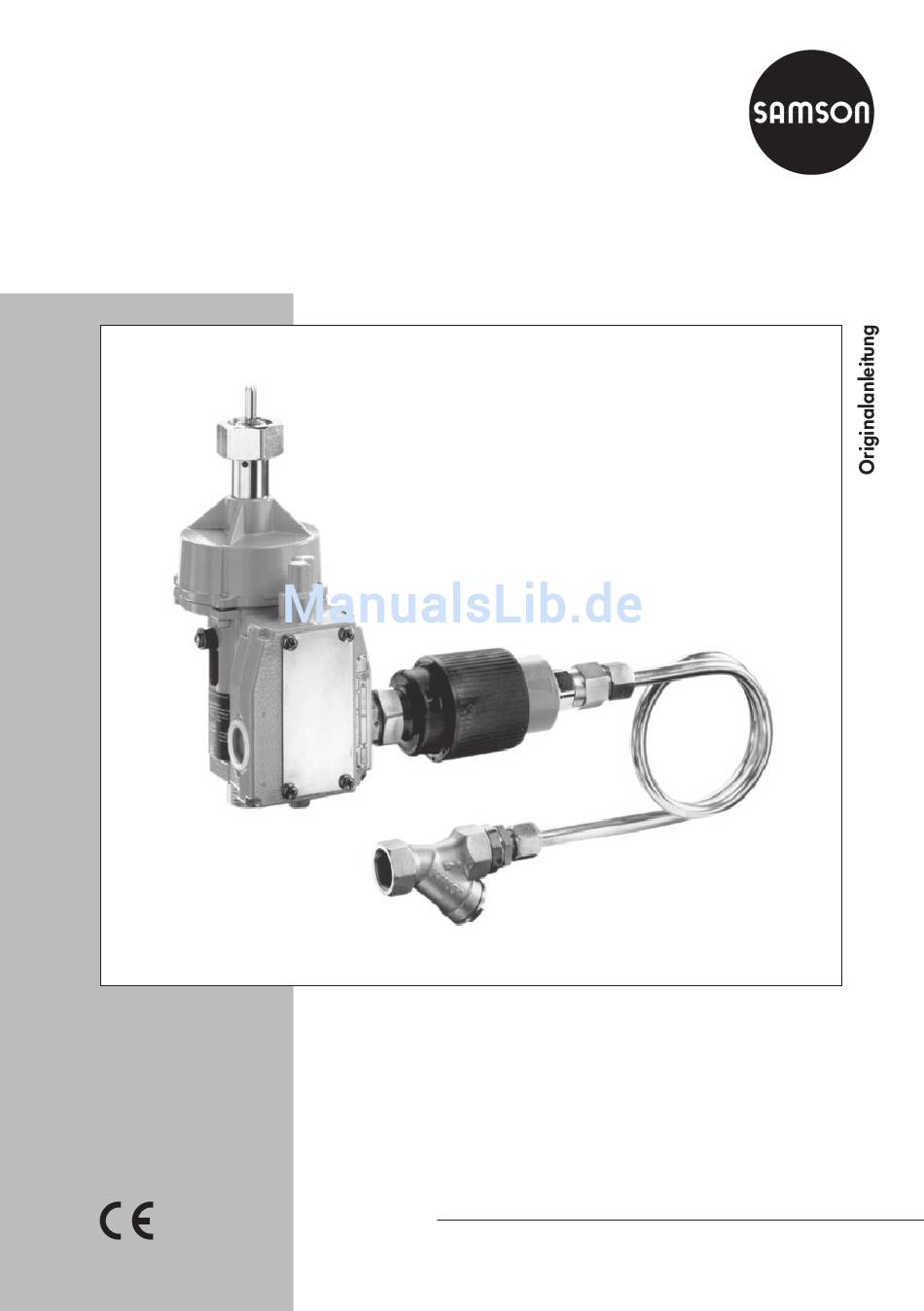

- Seite 1 Druckregler ohne Hilfsenergie Druckelement Typ 2401 zum Anbau an SAMSON-Ventile Einbau- und Bedienungsanleitung EB 2519 Ausgabe August 2017...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Schutzmaßnahmen ...........5 Hinweise zu möglichen schweren Personenschäden ..........7 Hinweise zu möglichen Personenschäden ............7 Hinweise zu möglichen Sachschäden ...............8 Kennzeichnungen am Gerät ................9 Typenschild des Druckelements ................9 Typenschild des Ventils ...................9 Aufbau und Wirkungsweise .................10 Varianten ....................10 Technische Daten ..................12 Vorbereitende Maßnahmen .................15 Auspacken ....................15 Transportieren und Heben ................15... - Seite 4 Instandhaltung ....................24 Für den Rückversand vorbereiten ..............24 Ersatzteile und Verbrauchsgüter bestellen ............24 Außerbetriebnahme und Demontage ............25 Außer Betrieb nehmen ..................25 Ventil aus der Rohrleitung ausbauen ..............25 Entsorgen ....................25 Service......................26 EB 2519...
-
Seite 5: Sicherheitshinweise Und Schutzmaßnahmen
Ausbildung, ihrer Kenntnisse und Erfahrungen sowie der Kenntnis der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können. Persönliche Schutzausrüstung SAMSON empfiehlt, sich über die vom eingesetzten Medium ausgehenden Gefahren zu in- formieren, z. B. anhand der u GESTIS-Stoffdatenbank. Î Schutzausrüstung (z. B. Schutzhandschuhe, Augenschutz) entsprechend der vom Medium ausgehenden Gefahren vorsehen. - Seite 6 Gefahrenhinweise, Warnhinweise und Hinweise dieser Einbau- und Bedienungsanleitung, insbesondere für Einbau, Inbetriebnahme und Instandhaltung, befolgen. Darüber hinaus empfiehlt SAMSON, sich über die vom eingesetzten Medium ausgehenden Gefahren zu informieren, z. B. anhand der u GESTIS-Stoffdatenbank. Î Technische Schutzmaßnahmen zur Handhabung sowie zum Brand- und Explosionsschutz beachten.
-
Seite 7: Hinweise Zu Möglichen Schweren Personenschäden
ßer Demontage werden große Kräfte frei, die zu schweren Verletzungen führen kön- nen. Î Gerät nicht zerlegen. Î Für Instandhaltungs- und Reparaturarbeiten sowie bei Auftreten von Funktionsstö- rungen oder Defekten After Sales Service von SAMSON kontaktieren (vgl. Kap. 9). 1.2 Hinweise zu möglichen Personenschäden WARNUNG Verletzungsgefahr durch Mediumsreste im Ventil! Bei Arbeiten am Ventil können Mediumsreste austreten und abhängig von den Medi-... -
Seite 8: Hinweise Zu Möglichen Sachschäden
Info Umstellung von Chromatierung auf irisierende Passivierung SAMSON stellt die Oberflächenbehandlung von passivierten Stahlbauteilen in der Produk- tion um. Dadurch ist es möglich, dass Sie ein Gerät erhalten, bei dem Bauteile verwendet wurden, die verschiedene Arten der Oberflächenbehandlung erfahren haben. Dieses führt dazu, dass einige Komponenten unterschiedliche Oberflächenreflexionen aufweisen. -
Seite 9: Kennzeichnungen Am Gerät
Kennzeichnungen am Gerät 2 Kennzeichnungen am Gerät 2.1 Typenschild des Druckelements SAMSON Leer Varianten-ID Größe (150/50) Herstelldatum Bauteilkennzeichen-Nr. (TÜV-Nr.) Leer Grenzwert-Einstellbereich Das Typenschild ist am Anschlusskörper (8) angebracht. 2.2 Typenschild des Ventils Vgl. zugehörige Ventildokumentation. EB 2519... -
Seite 10: Aufbau Und Wirkungsweise
Schmutzfänger (13) und das Verbin- (8) kann zusätzlich ein Thermostat oder Si- dungsrohr (12) auf einen Stellbalg im Druck- cherheitsthermostat zur Regelung oder Be- element Typ 2401 (9). Dort wird der Druck grenzung der Temperatur angeschlossen in eine Stellkraft umgeformt und mit der Kraft werden. - Seite 11 10 Grenzwerteinstellung 4 Unterteil 11 Verschraubung mit Druckelement Typ 2401 4.1 Entlastungsbalg 12 Verbindungsrohr 5 Kegelstange mit Feder 13 Schmutzfänger Druckelement Typ 2401 Elektrische Zusatzeinrichtung 6 Federspeicherstift 14 Elektrischer Signalgeber (optional) ehemals Typ 2114 Bild 1: Druckbegrenzer bestehend aus Ventil und Druckelement Typ 2401 EB 2519...
-
Seite 12: Technische Daten
10 A bei ohmscher Last ehemals Typ 2114 Größe 50: Typ 2401 für Ventil DN 15 bis 50 | Größe 150: Typ 2401 für Ventil DN 65 bis 150. Maße und Gewichte Tabelle 2 bis Tabelle 5 geben einen Überblick über die Maße und Gewichte für die verschie- denen Kombinationen von Druckelement und Ventil. - Seite 13 Tabelle 2: Typ 2422 /2401 1) Anschluss Baulänge L ohne Verlän- gerung Gewicht (PN 16) 2) 13,5 ca. in kg ehemals Typ 2114 +15 % für PN 25/40 Tabelle 3: Typ 2111/2401 Anschluss Baulänge L ohne |152 1) 2) 1) 2) Verlän- – gerung 1) Gewicht (PN 16) 1) 13,5 ca.
- Seite 14 Aufbau und Wirkungsweise Maßbilder Typ 2422 /2401 Typ 2119/2401 1) Typ 2422 /2401 · 1.0619, Edelstahl 1) Typ 2111/2401 Typ 2118/2401 EN-GJL-250, EN-GJS-400-18-LT ehemals Typ 2114 EB 2519...
-
Seite 15: Vorbereitende Maßnahmen
Ware mit Lieferschein abgleichen. Verletzungsgefahr durch Kippen des Geräts! − Schwerpunkt des Geräts beachten. 2. Lieferung auf Schäden durch Transport- − Gerät gegen Umkippen und Verdrehen si- prüfen. Transportschäden an SAMSON chern. und Transportunternehmen (vgl. Liefer- schein) melden. HINWEIS 4.1 Auspacken Beschädigung des Ventils durch unsachge-... -
Seite 16: Heben
Vorbereitende Maßnahmen − Zulässige Umgebungstemperatur einhal- Info ten, vgl. Kap. 3.2. SAMSON empfiehlt, bei längerer Lagerung das Gerät und die Lagerbedingungen regel- 4.2.2 Heben mäßig zu prüfen. Für den Einbau des Ventils in die Rohrleitung können größere Ventile mithilfe von Hebe- Lagerbedingungen zeugen wie z. B. - Seite 17 Vorbereitende Maßnahmen Î Typ, Nennweite, Material, Nenndruck und Temperaturbereich des Ventils prüfen und mit den Anlagenbedingungen ver- gleichen (Nennweite und Nenndruck der Rohrleitung, Mediumstemperatur etc.). EB 2519...
-
Seite 18: Montage Und Inbetriebnahme
Montage und Inbetriebnahme 5 Montage und Inbetriebnahme 5.1 Druckelement an Ventil anbauen Das Druckelement Typ 2401 wird in Verbin- dung mit einem Ventil Typ 2111, Druckelement und Ventil werden getrennt ge- Typ 2422 , Typ 2118 oder Typ 2119 als 1) liefert und müssen vor dem Einbau des Ven- Druckbegrenzer Typ 211X/2401 in die... -
Seite 19: Sicherheitsdruckbegrenzer An Ventil Anbauen
Montage und Inbetriebnahme 5.2 Sicherheitsdruckbegrenzer 3. Verbindungsrohr (12) an den vorhande- nen Stationsdruck oder an einen separa- an Ventil anbauen ten Druckluftanschluss anschließen, vgl. Sicherheitsdruckbegrenzer und Ventil wer- Kap. 5.3. den getrennt geliefert und müssen vor dem 4. Anschluss des Verbindungsrohrs mit ei- Einbau des Ventils miteinander verschraubt nem Druck von mindestens 1 bar und ca. -
Seite 20: Verbindungsrohr Anschließen
Montage und Inbetriebnahme 5.3 Verbindungsrohr an- Î Beim Einbau die Durchflussrichtung des Ventils beachten. Ein Pfeil auf dem Ventil schließen zeigt die Durchflussrichtung an. Î Dichtungen einlegen. Dabei korrekte Rei- Î Zulässige Umgebungstemperatur einhal- henfolge nach Bild 4 beachten. ten, vgl. Kap. 3.2. Î... - Seite 21 Montage und Inbetriebnahme 3. Ventil mit geeignetem Hebezeug an den Einbauort heben, vgl. Kap. 4.2.2. Dabei die Durchflussrichtung des Ventils beach- ten. Ein Pfeil auf dem Ventil zeigt die Durchflussrichtung an. 4. Rohrleitung spannungsfrei mit Ventil ver- schrauben. 5. Je nach Einsatzbereich Ventil vor Inbe- triebnahme auf Umgebungstemperatur abkühlen oder aufwärmen.
-
Seite 22: Bedienung
Bedienung 6 Bedienung 6.1 Grenzwert einstellen Gewünschten Grenzwert am schwarzen WARNUNG Kunststoffring nach Leitzahlenskala 0 bis 4 Verletzungsgefahr durch Gefahren am (vgl. Bild 7) verstellen (Grenzbereich 1 bis Gerät! 10 bar). − Vor Arbeiten am Gerät betroffene An- Î Drehen gegen den Uhrzeigersinn er- lagenteile, Ventil und Druckelement druck- gibt einen höheren Grenzwert (+). -
Seite 23: Entriegeln Nach Einer Störung
In jeden Fall muss der Sicherheitsdruckbe- 2. Entriegelungshebel an den seitlichen Stif- grenzer bzw. Sicherheitstemperaturbegren- ten am Anschlusskörper (8) ansetzen zer auf ein SAMSON-Ventil einwirken. (vgl. Bild 8). Hebel hochziehen, bis der Federspeicher vorgespannt ist. Die seitli- Sobald der eingestellte Druck-Grenzwert er- chen Stifte werden nach unten gescho- reicht ist oder z. B. -
Seite 24: Instandhaltung
Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewährleis- tung. 7.1 Für den Rückversand vorbereiten Beim Rückversand an SAMSON wie folgt vorgehen: 1. Stellventil außer Betrieb nehmen, vgl. Kap. 8. 2. Ventil dekontaminieren. Mediumsreste vollständig entfernen. -
Seite 25: Außerbetriebnahme Und Demontage
4. Anlage drucklos zu setzen. ten sowie bei Auftreten von Funktionsstö- 5. Ggf. Rohrleitung und Gerätebauteil ab- rungen oder Defekten After Sales Service kühlen lassen oder erwärmen. von SAMSON kontaktieren. 8.2 Ventil aus der Rohrleitung ausbauen WARNUNG Verletzungsgefahr durch Mediumsreste im 1. -
Seite 26: Service
Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samson.de erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter u www.samson.de oder in einem SAMSON-Produktkatalog zur Verfügung. - Seite 27 EB 2519...
