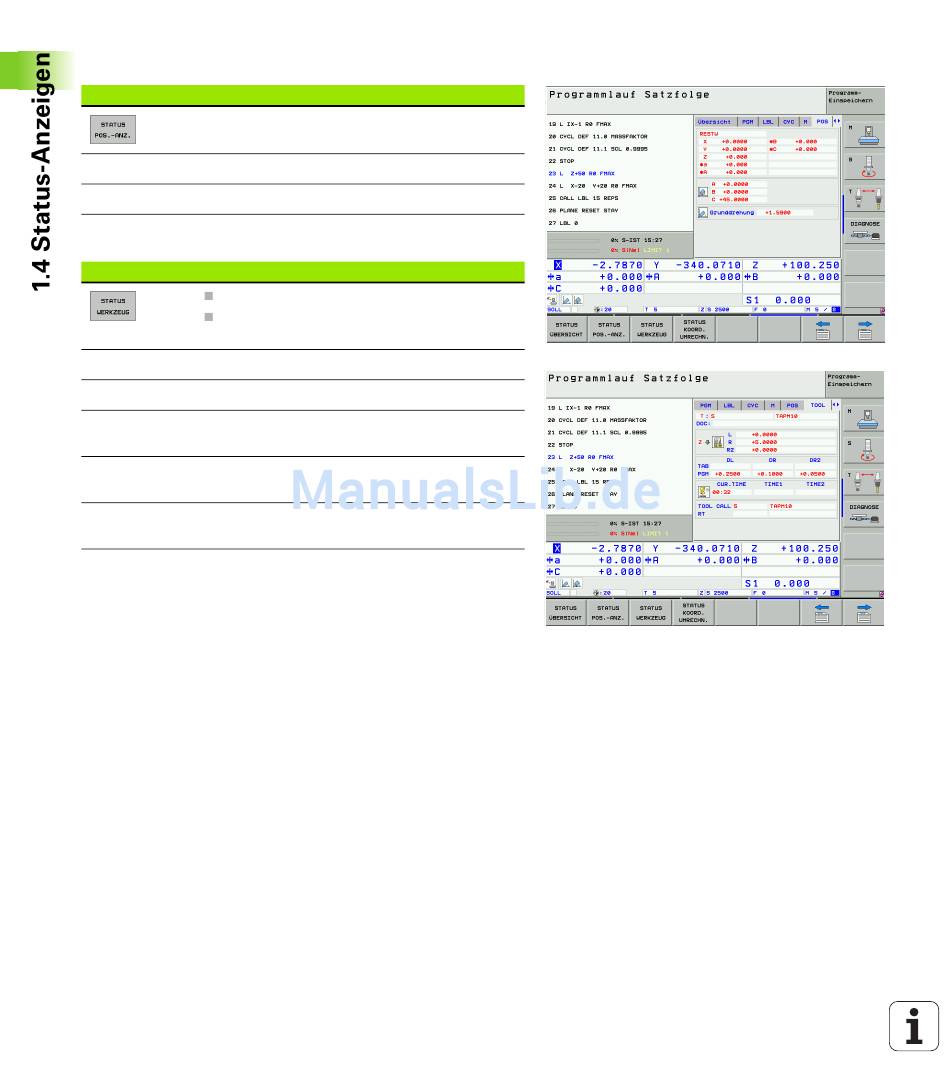

Positionen und Koordinaten (Reiter POS)
Softkey Bedeutung
Art der Positionsanzeige, z. B. Ist-Position
Schwenkwinkel für die Bearbeitungsebene
Winkel der Grunddrehung
Informationen zu den Werkzeugen (Reiter TOOL)
Softkey Bedeutung
Anzeige T: Werkzeug-Nummer und -Name
Anzeige RT: Nummer und Name eines Schwe-
ster-Werkzeugs
Werkzeugachse
Werkzeug-Länge und -Radien
Aufmaße (Delta-Werte) aus der der Werkzeug-
Tabelle (TAB) und dem TOOL CALL (PGM)
Standzeit, maximale Standzeit (TIME 1) und maxi-
male Standzeit bei TOOL CALL (TIME 2)
Anzeige des aktiven Werkzeugs und des (näch-
sten) Schwester-Werkzeugs
