9.8 Bearbeitungsebene über
Achswinkel: PLANE AXIAL
(FCL 3-Funktion)
Anwendung

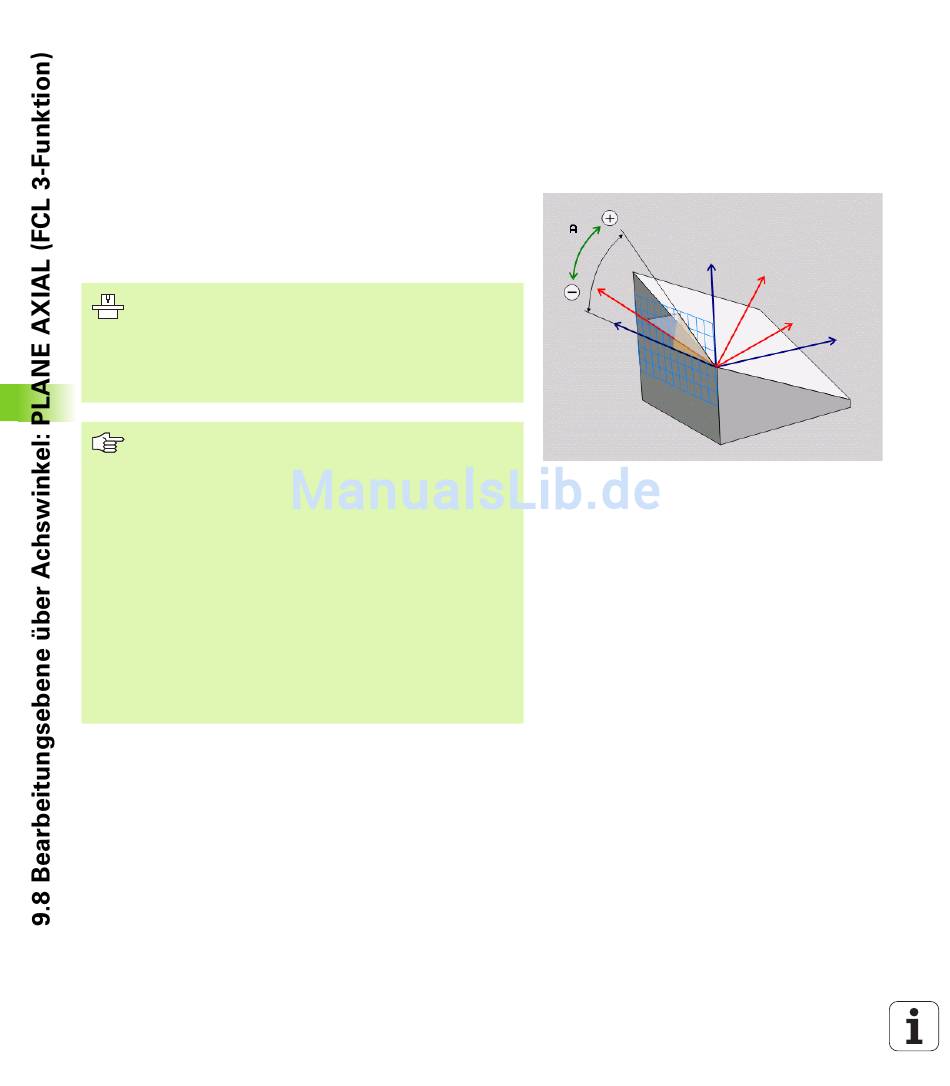

Die Funktion PLANE AXIAL definiert sowohl die Lage der Bearbeitungs-
ebene als auch die Soll-Koordinaten der Drehachsen. Insbesondere
bei Maschinen mit rechtwinkligen Kinematiken und mit Kinematiken in
denen nur eine Drehachse aktiv ist, lässt sich diese Funktion einfach
einsetzen.
Die Funktion PLANE AXIAL können Sie auch dann verwen-
den, wenn Sie nur eine Drehachse an Ihrer Maschine aktiv
haben.
Die Funktion PLANE RELATIV können Sie nach PLANE AXIAL
verwenden, wenn Ihre Maschine Raumwinkeldefinitionen
erlaubt. Maschinenhandbuch beachten.
Beachten Sie vor dem Programmieren
Nur Achswinkel eingeben, die tatsächlich an Ihrer
Maschine vorhanden sind, ansonsten gibt die TNC eine
Fehlermeldung aus.
Mit PLANE AXIAL definierte Drehachs-Koordinaten sind
modal wirksam. Mehrfachdefinitionen bauen also aufein-
ander auf, inkrementale Eingaben sind erlaubt.
Zum Rücksetzen der Funktion PLANE AXIS die Funktion
PLANE RESET verwenden. Rücksetzen durch Eingabe von 0
deaktiviert PLANE AXIAL nicht.
Die Funktionen SEQ, TABLE ROT und COORD ROT haben in
Verbindung mit PLANE AXIS keine Funktion.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion festle-
gen", Seite 490.
