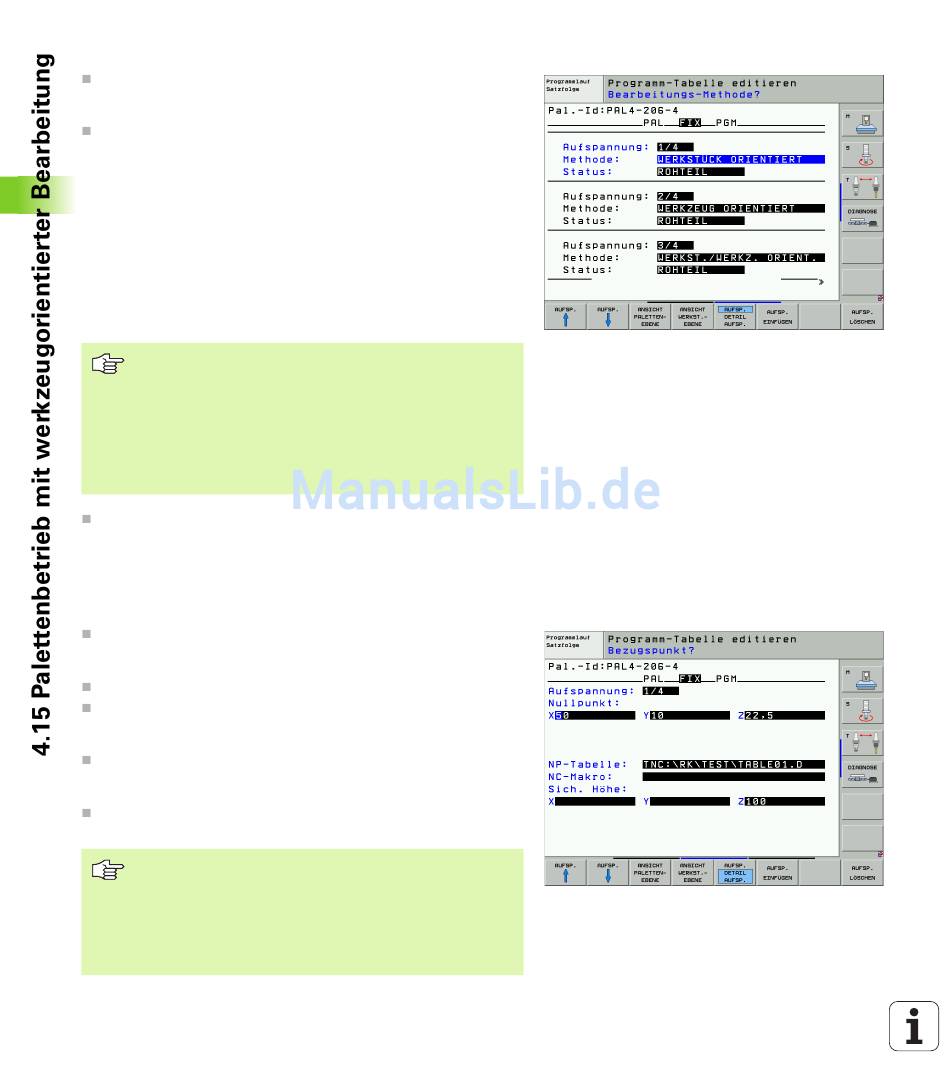

Aufspannungsebene einstellen
Aufspannung: Die Nummer der Aufspannung wird angezeigt, nach
dem Schrägstrich wird die Anzahl der Aufspannungen innerhalb die-
ser Ebene angezeigt
Methode: Sie können die Bearbeitungsmethoden WORKPIECE ORI-
ENTED bzw. TOOL ORIENTED auswählen. Die getroffene Auswahl
wird in die dazugehörige Werkstückebene mit übernommen und
überschreibt eventuell vorhandene Einträge. In der Tabellenansicht
erscheint der Eintrag WORKPIECE ORIENTED mit WPO und TOOL
ORIENTED mit TO.
Mit dem Softkey VERBINDEN/TRENNEN kennzeichnen Sie Aufspannun-
gen, welche bei werkzeugorientierter Bearbeitung in die Berech-
nung für den Arbeitsablauf mit eingehen. Verbundene Aufspannun-
gen werden durch einen unterbrochenen Trennungsstrich
gekennzeichnet, getrennte Aufspannungen durch eine durchge-
hende Linie. In der Tabellenansicht werden verbundene Werkstücke
in der Spalte METHOD mit CTO gekennzeichnet.
Der Eintrag TO-/WP-ORIENTATE kann nicht über Softkey
eingestellt werden, der erscheint nur, wenn in der Werk-
stückebene unterschiedliche Bearbeitungsmethoden für
die Werkstücke eingestellt wurden.
Wird die Bearbeitungsmethode in der Aufspannungs-
ebene eingestellt, werden die Einträge in die Werkstücke-
bene übernommen und eventuell vorhandene überschrie-
ben.
Status: Mit dem Softkey ROHTEIL wird die Aufspannung mit den
dazugehörigen Werkstücken als noch nicht bearbeitet gekennzeich-
net und im Feld Status wird BLANK eingetragen. Verwenden Sie
den Softkey FREIER PLATZ, falls Sie die Aufspannung bei der Bear-
beitung überspringen möchten, im Feld STATUS erscheint EMPTY
Details in der Aufspannungsebene einrichten
Aufspannung: Die Nummer der Aufspannung wird angezeigt, nach
dem Schrägstrich wird die Anzahl der Aufspannungen innerhalb die-
ser Ebene angezeigt
Nullpunkt: Nullpunkt für Aufspannung eingeben
NP-Tabelle: Tragen Sie Namen und Pfad der Nullpunkt-Tabelle ein,
welche für die Bearbeitung des Werkstückes gültig ist. Die Eingabe
wird in die Werkstückebene übernommen.
NC-Makro: Bei werkzeugorientierter Bearbeitung wird das Makro
TCTOOLMODE anstelle des normalen Werkzeugwechsel-Makro
ausgeführt.
Sich. Höhe: (optional): Sichere Position für die einzelnen Achsen
bezogen auf die Aufspannung
Für die Achsen können Sicherheitspositionen angegeben
werden, welche mit SYSREAD FN18 ID510 NR 6 von NC-
Makros aus gelesen werden können. Mit SYSREAD FN18
ID510 NR 5 kann ermittelt werden, ob in der Spalte ein
Wert programmiert wurde. Die angegebenen Positionen
werden nur angefahren, wenn in den NC-Makros diese
Werte gelesen und entsprechend programmiert werden
