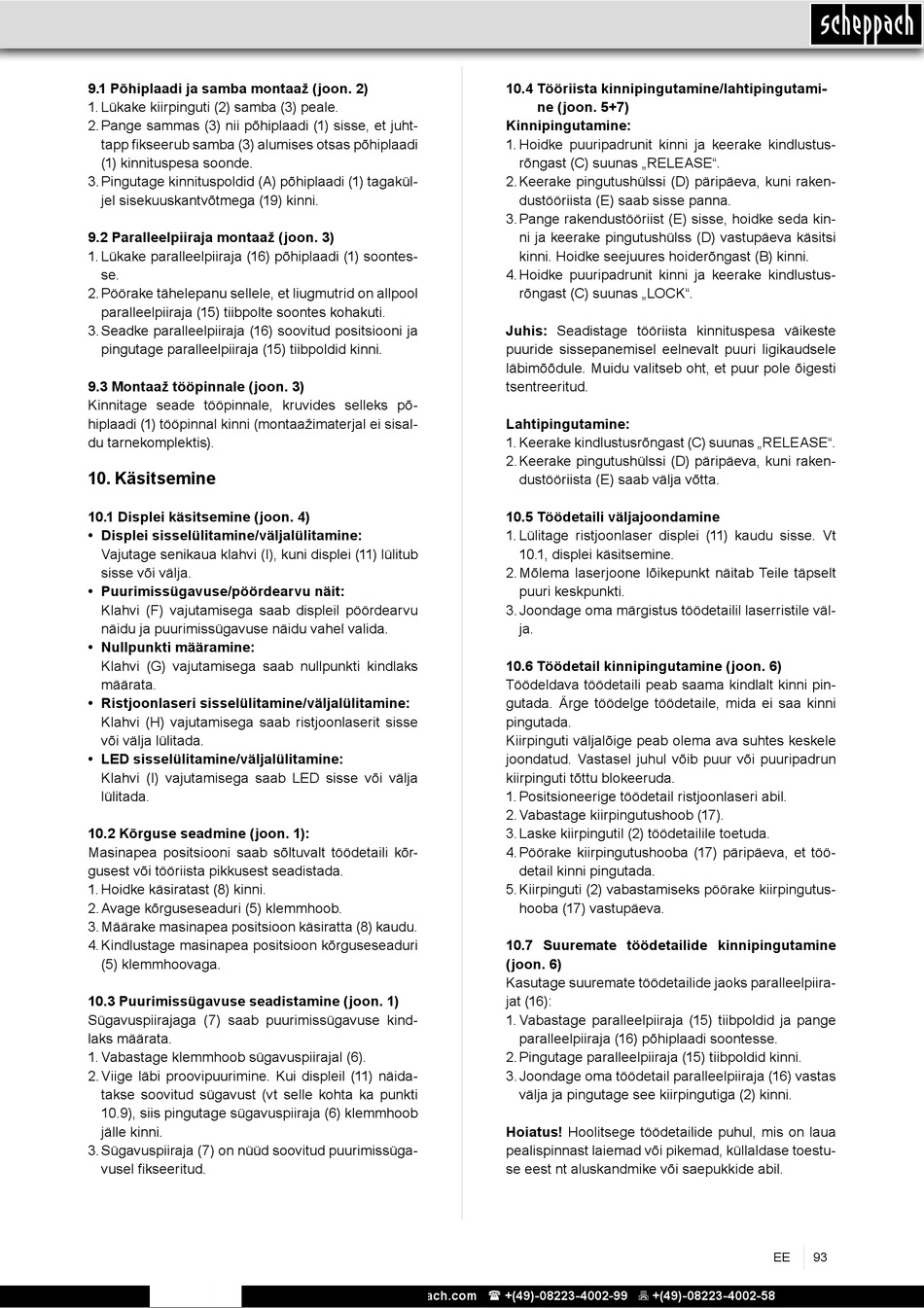

9.1 Põhiplaadi ja samba montaaž (joon. 2)
1. Lükake kiirpinguti (2) samba (3) peale.
2. Pange sammas (3) nii põhiplaadi (1) sisse, et juht-
tapp fikseerub samba (3) alumises otsas põhiplaadi
(1) kinnituspesa soonde.
3. Pingutage kinnituspoldid (A) põhiplaadi (1) tagakül-
jel sisekuuskantvõtmega (19) kinni.
9.2 Paralleelpiiraja montaaž (joon. 3)
1. Lükake paralleelpiiraja (16) põhiplaadi (1) soontes-
se.
2. Pöörake tähelepanu sellele, et liugmutrid on allpool
paralleelpiiraja (15) tiibpolte soontes kohakuti.
3. Seadke paralleelpiiraja (16) soovitud positsiooni ja
pingutage paralleelpiiraja (15) tiibpoldid kinni.
9.3 Montaaž tööpinnale (joon. 3)
Kinnitage seade tööpinnale, kruvides selleks põ-
hiplaadi (1) tööpinnal kinni (montaažimaterjal ei sisal-
du tarnekomplektis).
10. Käsitsemine
10.1 Displei käsitsemine (joon. 4)
• Displei sisselülitamine/väljalülitamine:
Vajutage senikaua klahvi (I), kuni displei (11) lülitub
sisse või välja.
• Puurimissügavuse/pöördearvu näit:
Klahvi (F) vajutamisega saab displeil pöördearvu
näidu ja puurimissügavuse näidu vahel valida.
• Nullpunkti määramine:
Klahvi (G) vajutamisega saab nullpunkti kindlaks
määrata.
• Ristjoonlaseri sisselülitamine/väljalülitamine:
Klahvi (H) vajutamisega saab ristjoonlaserit sisse
või välja lülitada.
• LED sisselülitamine/väljalülitamine:
Klahvi (I) vajutamisega saab LED sisse või välja
lülitada.
10.2 Kõrguse seadmine (joon. 1):
Masinapea positsiooni saab sõltuvalt töödetaili kõr-
gusest või tööriista pikkusest seadistada.
1. Hoidke käsiratast (8) kinni.
2. Avage kõrguseseaduri (5) klemmhoob.
3. Määrake masinapea positsioon käsiratta (8) kaudu.
4. Kindlustage masinapea positsioon kõrguseseaduri
(5) klemmhoovaga.
10.3 Puurimissügavuse seadistamine (joon. 1)
Sügavuspiirajaga (7) saab puurimissügavuse kind-
laks määrata.
1. Vabastage klemmhoob sügavuspiirajal (6).
2. Viige läbi proovipuurimine. Kui displeil (11) näida-
takse soovitud sügavust (vt selle kohta ka punkti
10.9), siis pingutage sügavuspiiraja (6) klemmhoob
jälle kinni.
3. Sügavuspiiraja (7) on nüüd soovitud puurimissüga-
vusel fikseeritud.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
10.4 Tööriista kinnipingutamine/lahtipingutami-
ne (joon. 5+7)
Kinnipingutamine:
1. Hoidke puuripadrunit kinni ja keerake kindlustus-
rõngast (C) suunas „RELEASE".
2. Keerake pingutushülssi (D) päripäeva, kuni raken-
dustööriista (E) saab sisse panna.
3. Pange rakendustööriist (E) sisse, hoidke seda kin-
ni ja keerake pingutushülss (D) vastupäeva käsitsi
kinni. Hoidke seejuures hoiderõngast (B) kinni.
4. Hoidke puuripadrunit kinni ja keerake kindlustus-
rõngast (C) suunas „LOCK".
Juhis: Seadistage tööriista kinnituspesa väikeste
puuride sissepanemisel eelnevalt puuri ligikaudsele
läbimõõdule. Muidu valitseb oht, et puur pole õigesti
tsentreeritud.
Lahtipingutamine:
1. Keerake kindlustusrõngast (C) suunas „RELEASE".
2. Keerake pingutushülssi (D) päripäeva, kuni raken-
dustööriista (E) saab välja võtta.
10.5 Töödetaili väljajoondamine
1. Lülitage ristjoonlaser displei (11) kaudu sisse. Vt
10.1, displei käsitsemine.
2. Mõlema laserjoone lõikepunkt näitab Teile täpselt
puuri keskpunkti.
3. Joondage oma märgistus töödetailil laserristile väl-
ja.
10.6 Töödetail kinnipingutamine (joon. 6)
Töödeldava töödetaili peab saama kindlalt kinni pin-
gutada. Ärge töödelge töödetaile, mida ei saa kinni
pingutada.
Kiirpinguti väljalõige peab olema ava suhtes keskele
joondatud. Vastasel juhul võib puur või puuripadrun
kiirpinguti tõttu blokeeruda.
1. Positsioneerige töödetail ristjoonlaseri abil.
2. Vabastage kiirpingutushoob (17).
3. Laske kiirpingutil (2) töödetailile toetuda.
4. Pöörake kiirpingutushooba (17) päripäeva, et töö-
detail kinni pingutada.
5. Kiirpinguti (2) vabastamiseks pöörake kiirpingutus-
hooba (17) vastupäeva.
10.7 Suuremate töödetailide kinnipingutamine
(joon. 6)
Kasutage suuremate töödetailide jaoks paralleelpiira-
jat (16):
1. Vabastage paralleelpiiraja (15) tiibpoldid ja pange
paralleelpiiraja (16) põhiplaadi soontesse.
2. Pingutage paralleelpiiraja (15) tiibpoldid kinni.
3. Joondage oma töödetail paralleelpiiraja (16) vastas
välja ja pingutage see kiirpingutiga (2) kinni.
Hoiatus! Hoolitsege töödetailide puhul, mis on laua
pealispinnast laiemad või pikemad, küllaldase toestu-
se eest nt aluskandmike või saepukkide abil.
