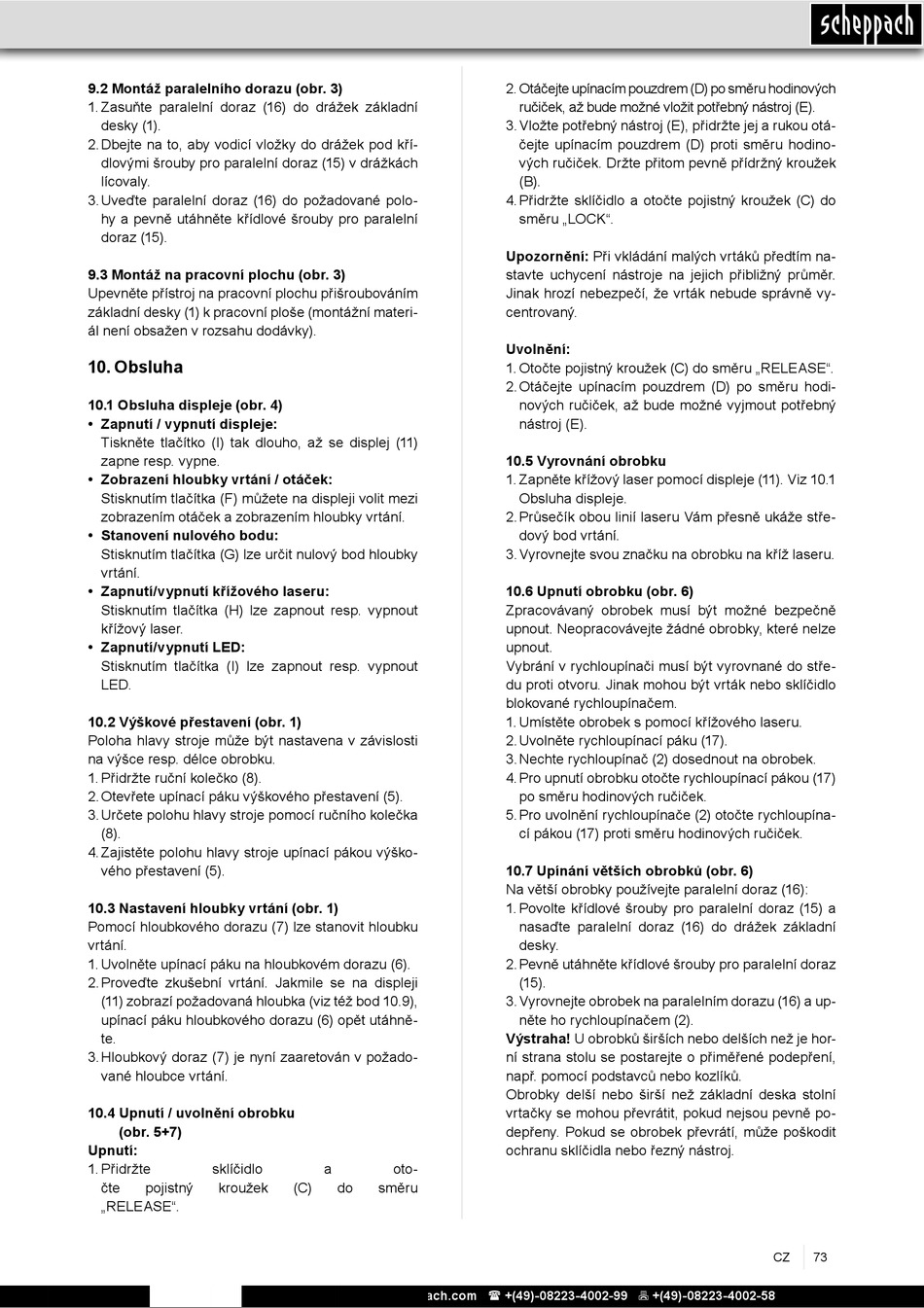

9.2 Montáž paralelního dorazu (obr. 3)
1. Zasuňte paralelní doraz (16) do drážek základní
desky (1).
2. Dbejte na to, aby vodicí vložky do drážek pod kří-
dlovými šrouby pro paralelní doraz (15) v drážkách
lícovaly.
3. Uveďte paralelní doraz (16) do požadované polo-
hy a pevně utáhněte křídlové šrouby pro paralelní
doraz (15).
9.3 Montáž na pracovní plochu (obr. 3)
Upevněte přístroj na pracovní plochu přišroubováním
základní desky (1) k pracovní ploše (montážní materi-
ál není obsažen v rozsahu dodávky).

10. Obsluha

10.1 Obsluha displeje (obr. 4)
• Zapnutí / vypnutí displeje:
Tiskněte tlačítko (I) tak dlouho, až se displej (11)
zapne resp. vypne.
• Zobrazení hloubky vrtání / otáček:
Stisknutím tlačítka (F) můžete na displeji volit mezi
zobrazením otáček a zobrazením hloubky vrtání.
• Stanovení nulového bodu:
Stisknutím tlačítka (G) lze určit nulový bod hloubky
vrtání.
• Zapnutí/vypnutí křížového laseru:
Stisknutím tlačítka (H) lze zapnout resp. vypnout
křížový laser.
• Zapnutí/vypnutí LED:
Stisknutím tlačítka (I) lze zapnout resp. vypnout
LED.
10.2 Výškové přestavení (obr. 1)
Poloha hlavy stroje může být nastavena v závislosti
na výšce resp. délce obrobku.
1. Přidržte ruční kolečko (8).
2. Otevřete upínací páku výškového přestavení (5).
3. Určete polohu hlavy stroje pomocí ručního kolečka
(8).
4. Zajistěte polohu hlavy stroje upínací pákou výško-
vého přestavení (5).
10.3 Nastavení hloubky vrtání (obr. 1)
Pomocí hloubkového dorazu (7) lze stanovit hloubku
vrtání.
1. Uvolněte upínací páku na hloubkovém dorazu (6).
2. Proveďte zkušební vrtání. Jakmile se na displeji
(11) zobrazí požadovaná hloubka (viz též bod 10.9),
upínací páku hloubkového dorazu (6) opět utáhně-
te.
3. Hloubkový doraz (7) je nyní zaaretován v požado-
vané hloubce vrtání.
10.4 Upnutí / uvolnění obrobku
(obr. 5+7)
Upnutí:
1. Přidržte sklíčidlo
čte pojistný kroužek
„RELEASE".
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
a oto-
(C) do směru
2. Otáčejte upínacím pouzdrem (D) po směru hodinových
ručiček, až bude možné vložit potřebný nástroj (E).
3. Vložte potřebný nástroj (E), přidržte jej a rukou otá-
čejte upínacím pouzdrem (D) proti směru hodino-
vých ručiček. Držte přitom pevně přídržný kroužek
(B).
4. Přidržte sklíčidlo a otočte pojistný kroužek (C) do
směru „LOCK".
Upozornění: Při vkládání malých vrtáků předtím na-
stavte uchycení nástroje na jejich přibližný průměr.
Jinak hrozí nebezpečí, že vrták nebude správně vy-
centrovaný.
Uvolnění:
1. Otočte pojistný kroužek (C) do směru „RELEASE".
2. Otáčejte upínacím pouzdrem (D) po směru hodi-
nových ručiček, až bude možné vyjmout potřebný
nástroj (E).
10.5 Vyrovnání obrobku
1. Zapněte křížový laser pomocí displeje (11). Viz 10.1
Obsluha displeje.
2. Průsečík obou linií laseru Vám přesně ukáže stře-
dový bod vrtání.
3. Vyrovnejte svou značku na obrobku na kříž laseru.
10.6 Upnutí obrobku (obr. 6)
Zpracovávaný obrobek musí být možné bezpečně
upnout. Neopracovávejte žádné obrobky, které nelze
upnout.
Vybrání v rychloupínači musí být vyrovnané do stře-
du proti otvoru. Jinak mohou být vrták nebo sklíčidlo
blokované rychloupínačem.
1. Umístěte obrobek s pomocí křížového laseru.
2. Uvolněte rychloupínací páku (17).
3. Nechte rychloupínač (2) dosednout na obrobek.
4. Pro upnutí obrobku otočte rychloupínací pákou (17)
po směru hodinových ručiček.
5. Pro uvolnění rychloupínače (2) otočte rychloupína-
cí pákou (17) proti směru hodinových ručiček.
10.7 Upínání větších obrobků (obr. 6)
Na větší obrobky používejte paralelní doraz (16):
1. Povolte křídlové šrouby pro paralelní doraz (15) a
nasaďte paralelní doraz (16) do drážek základní
desky.
2. Pevně utáhněte křídlové šrouby pro paralelní doraz
(15).
3. Vyrovnejte obrobek na paralelním dorazu (16) a up-
něte ho rychloupínačem (2).
Výstraha! U obrobků širších nebo delších než je hor-
ní strana stolu se postarejte o přiměřené podepření,
např. pomocí podstavců nebo kozlíků.
Obrobky delší nebo širší než základní deska stolní
vrtačky se mohou převrátit, pokud nejsou pevně po-
depřeny. Pokud se obrobek převrátí, může poškodit
ochranu sklíčidla nebo řezný nástroj.
CZ 73
