3.3 Bodenwanne und Flaschenhalter
1
￭￭￭￭￭￭￭￭
12
VORSICHT
Kapillaren und Lecksensorkabel nicht einquetschen!
Wenn das Lecksensorkabel oder die Kapillaren, die durch die Führungs-
kanäle zwischen der Bodenwanne und dem Gerät durchgezogen sind,
eingequetscht werden, kann das zu Funktionsstörungen führen.
Stecken Sie das Lecksensorkabel aus. Entfernen Sie alle Kapillaren aus
den Kapillarkanälen.

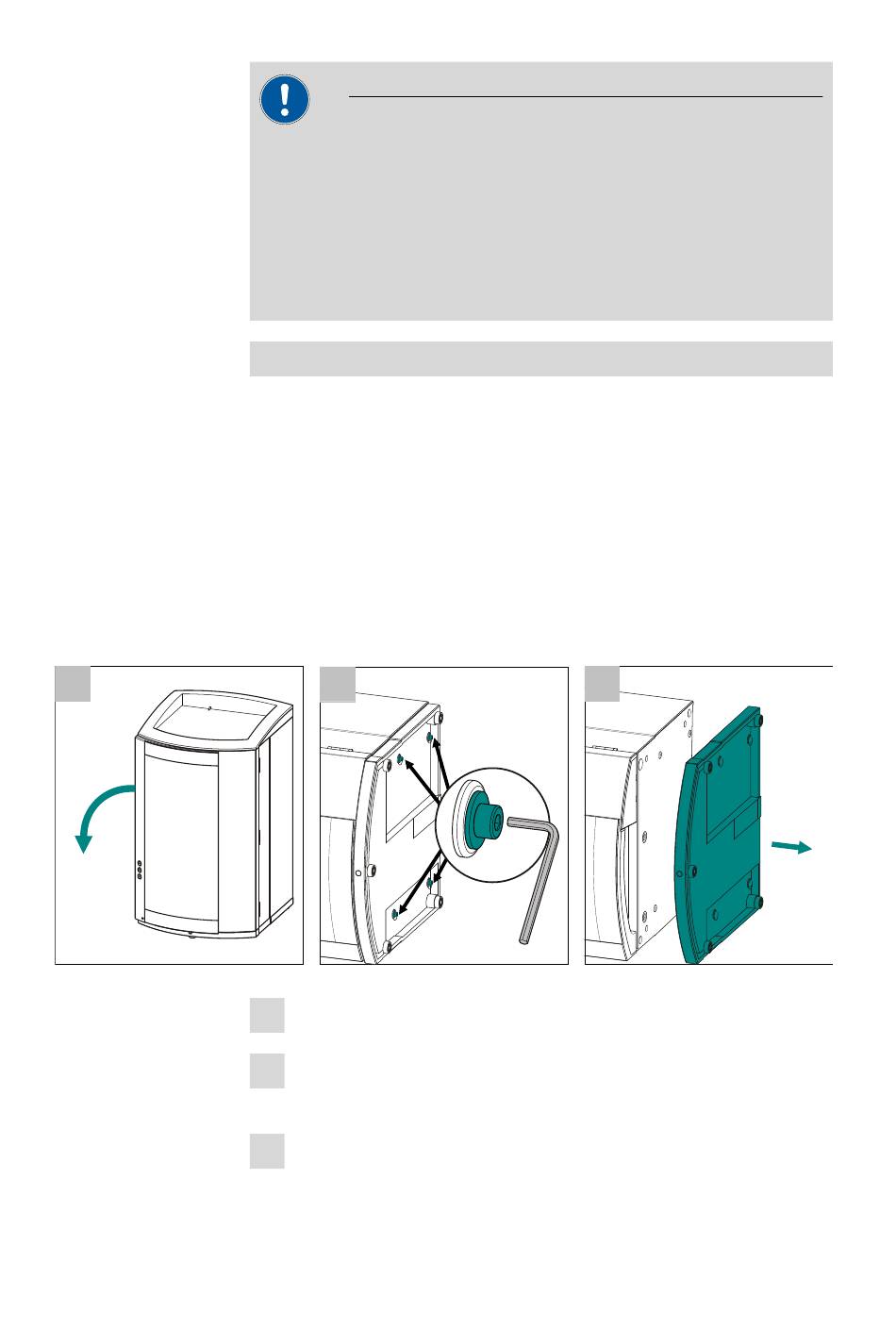

Bodenwanne entfernen
Vor dem Entfernen der Bodenwanne müssen folgende Voraussetzungen
erfüllt sein:
Das Gerät ist ausgeschaltet.
￭
Der Flaschenhalter ist abgeräumt.
￭
Alle Kabelverbindungen an der Rückseite sind gelöst.
￭
Die Kapillaren sind aus den Führungskanälen zwischen dem Gerät und
￭
der Bodenwanne entfernt.
Es befinden sich keine losen Bestandteile im Gerät.
￭
Für das Entfernen der Bodenwanne benötigen Sie einen 3 mm Inbus-
schlüssel (6.2621.100).
2
1 Das Gerät seitlich abkippen und flach hinlegen.
2 Die vier Zylinderschrauben mit dem 3 mm Inbusschlüssel lösen und
zusammen mit ihren Unterlagscheiben entfernen.
3 Die Bodenwanne abnehmen.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
3
942 Extension Module Vario SeS/PP (2.942.0500)
