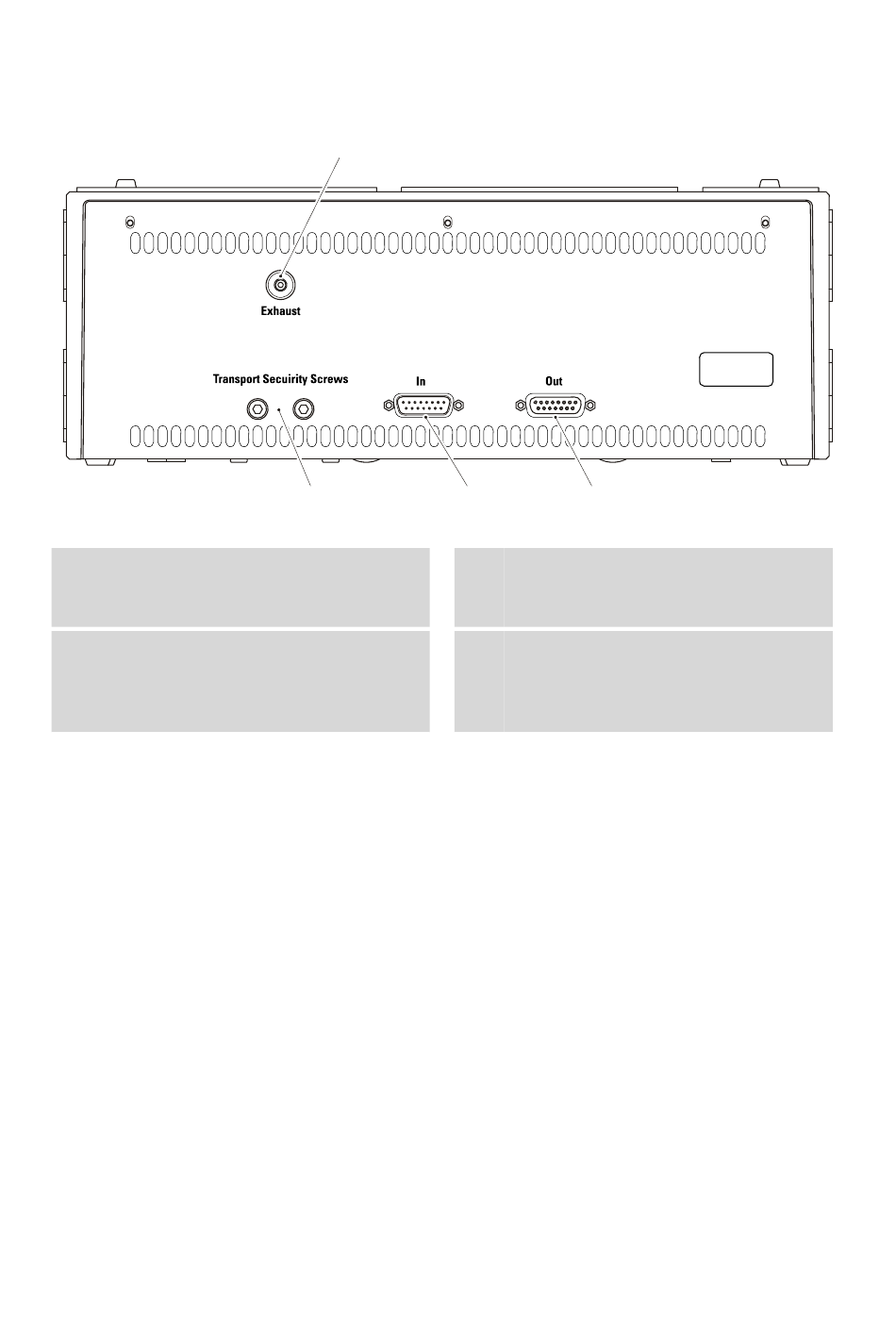

2.2 Rückseite
2.2
Rückseite
1
Abluftöffnung
Zum Abführen der Luft aus der Vakuumkam-
mer. Mit Exhaust beschriftet.
3
Anschluss "In"
Zum Anschliessen des Extension Modules an
das IC-Gerät oder an ein vorheriges Exten-
sion Module.
2.3

Extension Module und 940 Professional IC Vario

■■■■■■■■
8
1
2
Abbildung 2
Rückseite
Die 942 Extension Module Vario werden direkt an den 940 Professional IC
Vario angebaut und mit dem mitgelieferten Verbindungskabel mit ihm ver-
bunden. Extension Module haben keine eigene Stromversorgung sondern
beziehen den benötigten Strom vom Gerät, mit welchem sie verbunden
sind.
Extension Module können auf 3 verschiedene Arten platziert werden:
montiert zwischen Gerät und Flaschenhalter (3-A).
montiert zwischen Gerät und Bodenwanne (3-B).
aufgestellt in einem Stapel neben dem Gerät (3-C). In diesem Fall emp-
fehlen wir, für den separaten Stapel eine eigene Bodenwanne
(6.2061.110) und einen eigenen Flaschenhalter (6.2061.100) zu bestel-
len.
3
4
2
Transportsicherungsschrauben
Zur Sicherung der Vakuumpumpe beim
Transport des Gerätes.
4
Anschluss "Out"
Zum Anschliessen eines weiteren Extension
Modules.
942 Extension Module Vario SeS/PP (2.942.0500)
■■■■■■■■■■■■■■■■■■■■■■
