5.3 Metrohm Suppressor Module (MSM)
￭￭￭￭￭￭￭￭
48

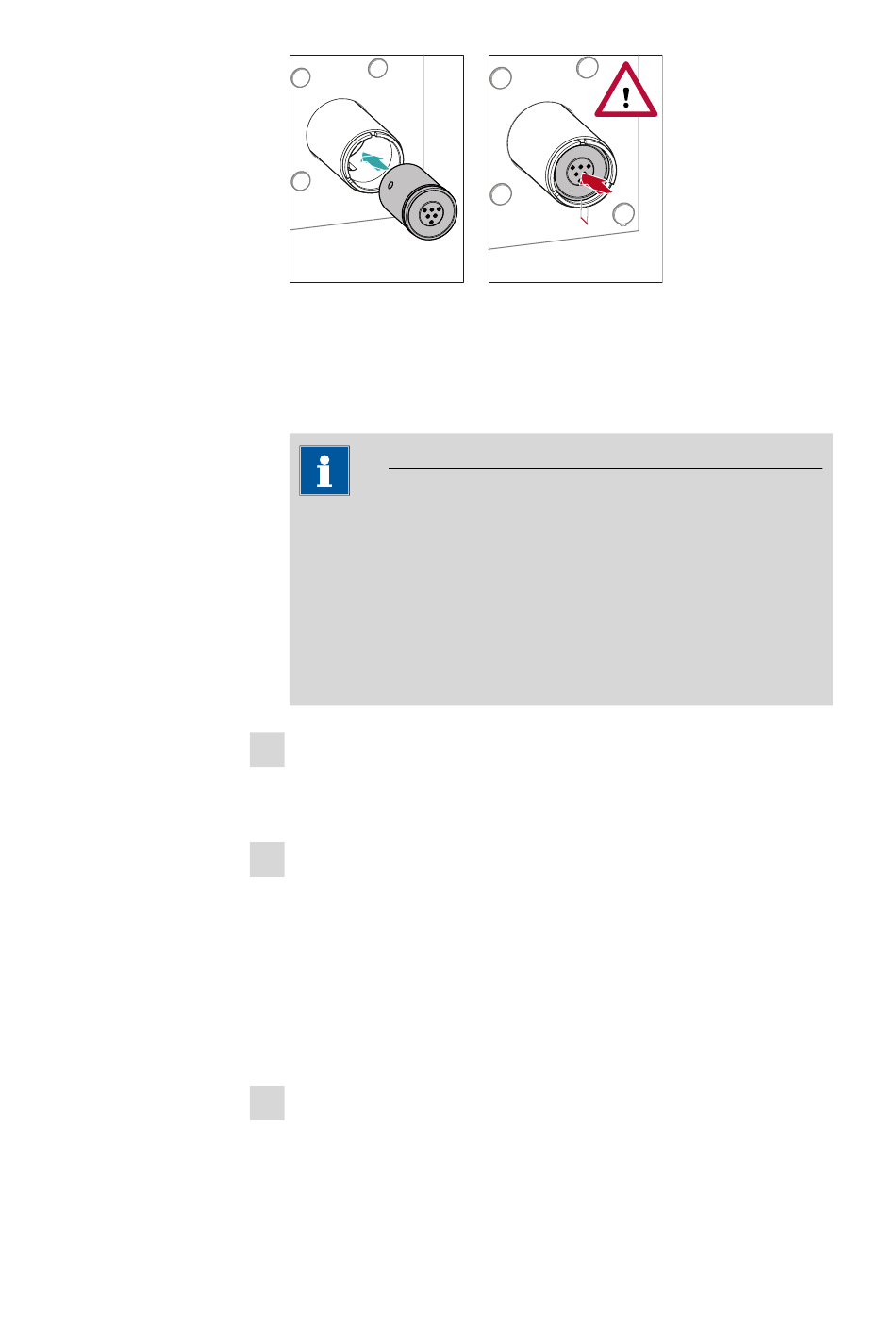

Den neuen Rotor (8-3) so ins Gehäuse (8-4) einsetzen, dass die
￭
Schlauchverbindungen auf der Rückseite des Rotors in die ent-
sprechenden Aussparungen im Innern des Gehäuses passen und
eines der drei Löcher des Rotors von unten her im Schlitz des Geh-
äuses (8-5) sichtbar ist.
HINWEIS
Wenn der Rotor richtig eingesetzt ist, befindet sich seine Dichtflä-
che ca. 4 mm innerhalb des Suppressorantriebs.
Wenn das nicht so ist, dann muss der Rotor durch Drehen vorsich-
tig in die richtige Position gebracht werden. Wenn sich der Rotor
nicht drehen oder herausnehmen lässt, kann er von unten mit
einem spitzen Gegenstand (z. B. Schraubenzieher) in die richtige
Position gebracht werden.
5 Neues Anschlussstück reinigen
Die Dichtfläche des neuen Anschlussstücks (8-2) mit Ethanol und
￭
einem fusselfreien Tuch reinigen.
6 Neues Anschlussstück einsetzen
Siehe auch Kapitel 3.5.1, Seite 22
Das Anschlussstück (8-2) so ins Gehäuse einsetzen, dass sich
￭
Anschluss 1 oben befindet und die drei Nocken des Anschlusss-
tücks in die entsprechenden Aussparungen auf dem Gehäuse pas-
sen.
Die Überwurfmutter (8-1) wieder aufsetzen und von Hand fest-
￭
schrauben (kein Werkzeug verwenden).
7 Metrohm Suppressor Module (MSM) anschliessen und kondi-
tionieren
Alle Kapillaren des MSM wieder am IC-System anschliessen.
￭
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
4 mm
942 Extension Module Vario SeS/PP (2.942.0500)
