AMRF 2, 16 bar
Filtergehäuse auslegen
Der Gesamtdruck der Filter bei einem bestimmten Volumenstrom setzt sich
zusammen aus Gehäuse-
mittels nachfolgender Druckverlustkennlinie ermittelt werden. Der Druckverlust der
Elemente wird mittels der R-Faktoren berechnet.

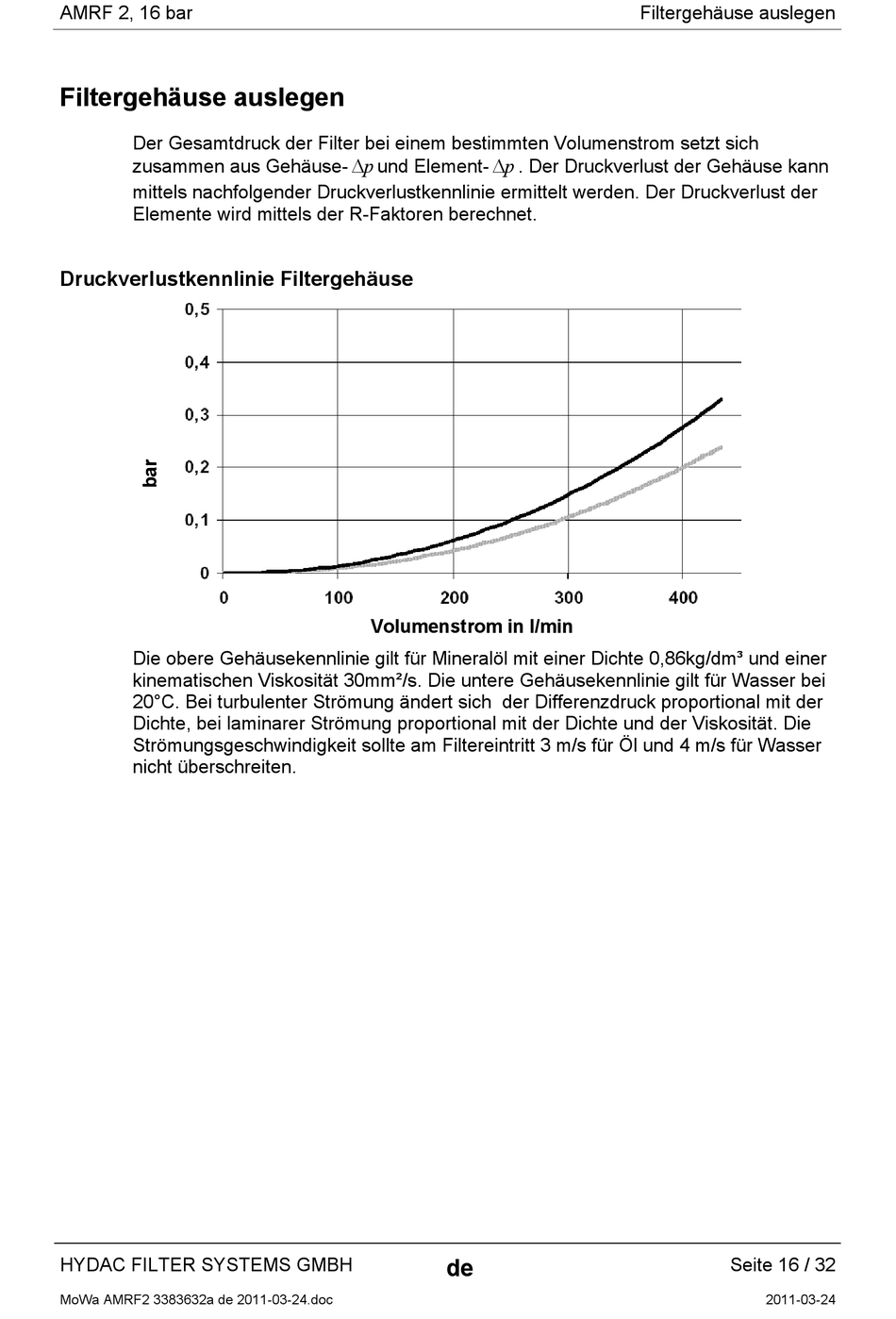

Druckverlustkennlinie Filtergehäuse
Die obere Gehäusekennlinie gilt für Mineralöl mit einer Dichte 0,86kg/dm³ und einer
kinematischen Viskosität 30mm²/s. Die untere Gehäusekennlinie gilt für Wasser bei
20°C. Bei turbulenter Strömung ändert sich der Differenzdruck proportional mit der
Dichte, bei laminarer Strömung proportional mit der Dichte und der Viskosität. Die
Strömungsgeschwindigkeit sollte am Filtereintritt 3 m/s für Öl und 4 m/s für Wasser
nicht überschreiten.
HYDAC FILTER SYSTEMS GMBH
MoWa AMRF2 3383632a de 2011-03-24.doc
p
p
und Element-
. Der Druckverlust der Gehäuse kann
Volumenstrom in l/min
de
Filtergehäuse auslegen
Seite 16 / 32
2011-03-24
