Sirona CEREC AC Connect Gebrauchsanweisung Seite 27

Sirona Dental Systems GmbH
Gebrauchsanweisung für die Aufnahmeeinheit CEREC AC Connect
63 20 316 D3492
D3492.201.04.15.01 10.2018

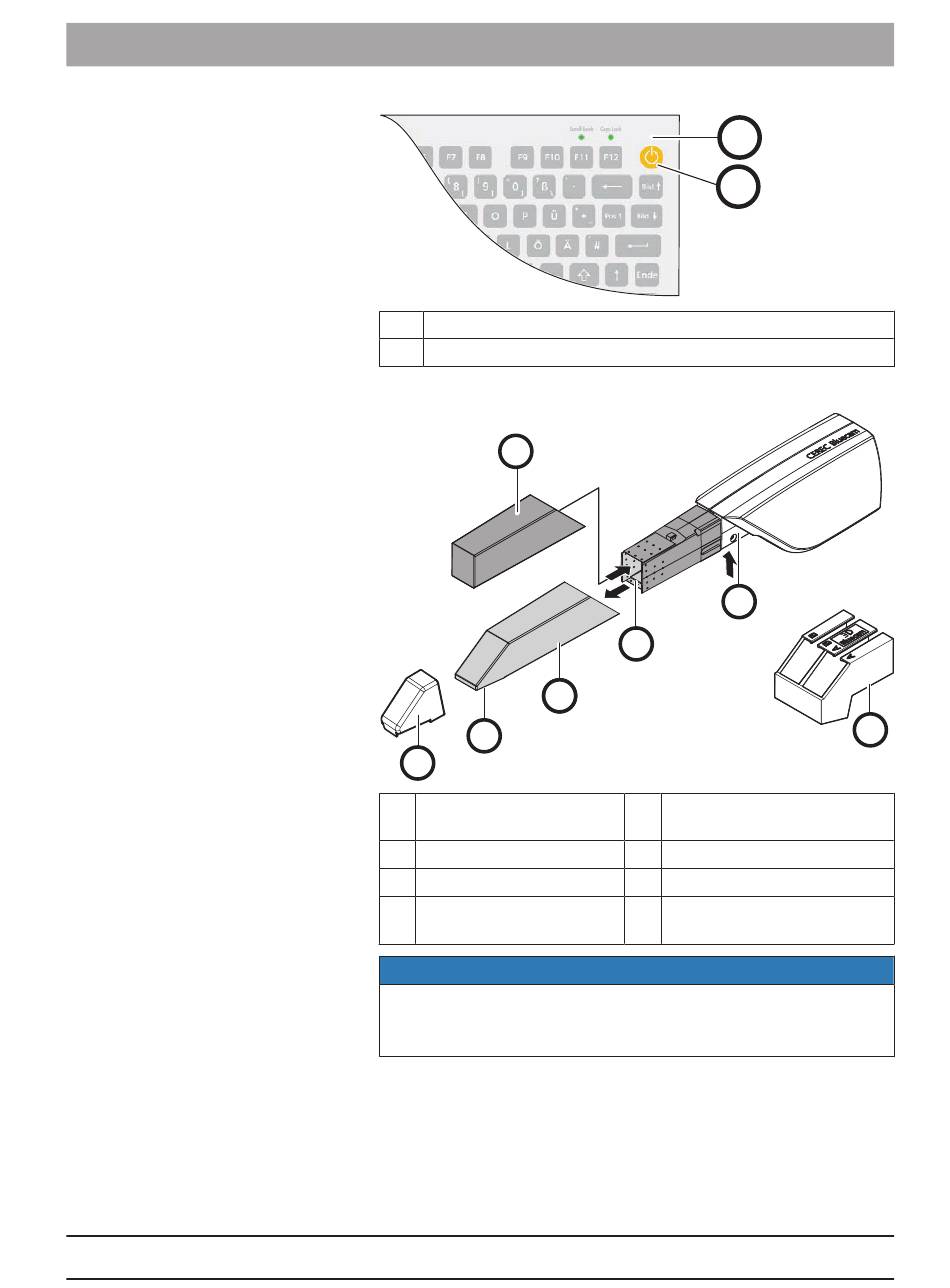

A Betriebszustands-LED
B Ein-Taster
Komponenten der Bluecam
E
D B
C
D
A Raste drücken zum Abzie-
hen
B Prismenrohr
C Prisma
D Kamerastütze (6 Stück),
Bestell-Nr.: 59 45 360
ACHTUNG
CEREC Bluecam ist kalibriert
Die CEREC Bluecam ist ab Werk kalibriert (siehe „Bluecam
kalibrieren").
6 Montage und Inbetriebnahme
6.4 Inbetriebnahme
A
B
A
F
E Schutzkappe
F Frontlinse
G Kalibrierset Bluecam
G
27
