Einführung
Anwendung
• Der Regler dient zur Temperaturregelung von Kühlmöbeln und
Kühlräume
• Steuerung der Abtauung
• Für Schalttafeleinbau
Prinzip

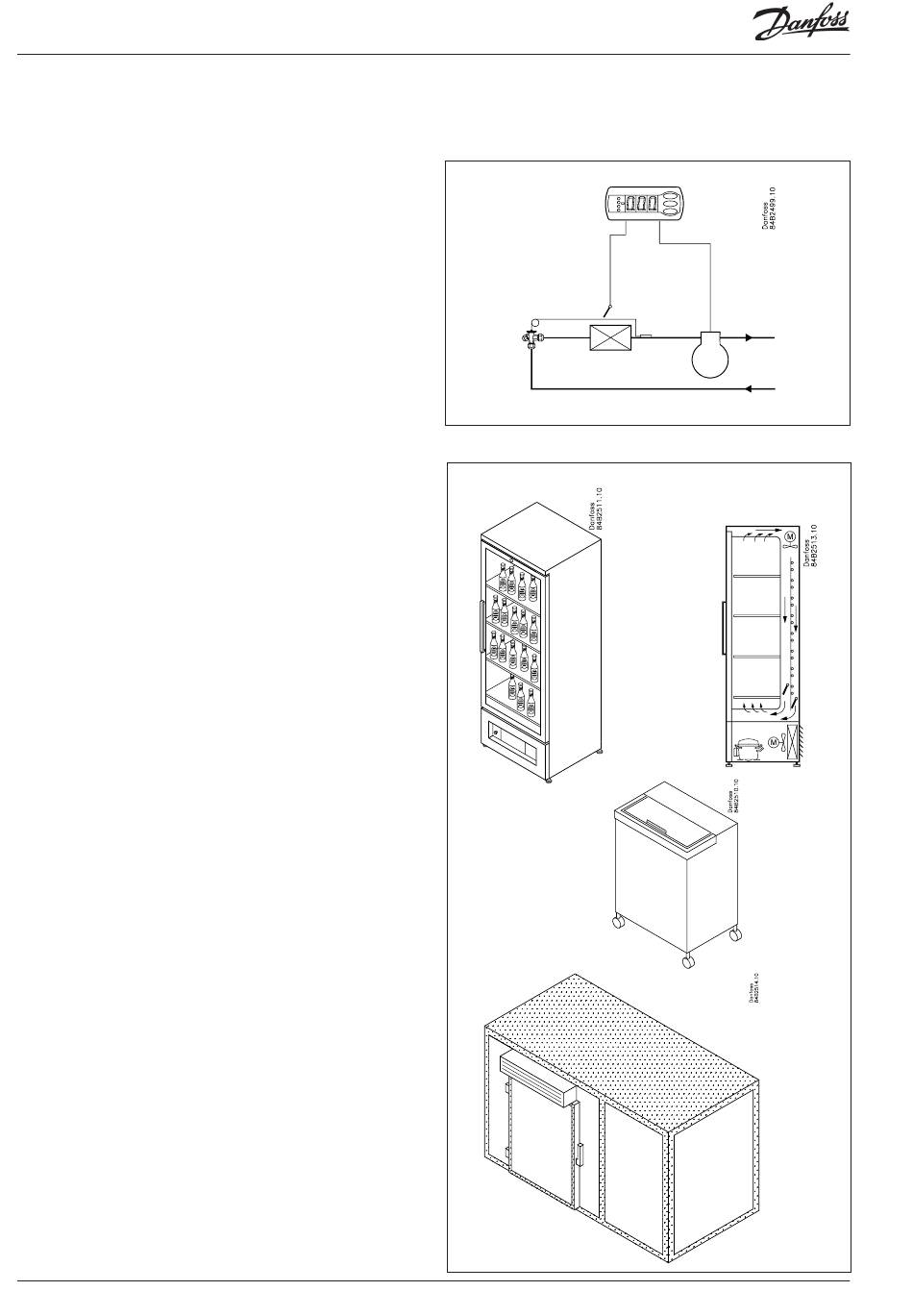

Der Regler verfügt über eine Temperaturregelung, die das Signal
von einem Temperaturfühler empfängt.
Dieser Fühler befindet sich im Kaltluftstrom hinter dem Verdamp-
fer (S4) oder im Warmluftstrom unmittelbar vor dem Verdampfer
(S3).
Der Regler regelt die natürlich oder elektrisch erfolgende Abtau-
ung. Eine erneute Einschaltung nach der Abtauung kann zeit-
oder temperaturabhängig erfolgen.
Zur Messung der Abtautemperatur kann ein S5-Fühler verwendet
werden.
Je nach Anwendung werden die gewünschten Funktionen über
ein, zwei oder drei Relais geschaltet:
• Kühlung (Verdichter oder Magentventil)
• Abtauung
• Alarm
• Kühlung 2 (Verdichter 2)
• Lüfter
Auf der nächsten Seite werden die verschiedenen Anwendungen
beschrieben.
Vorteile
• Schnellkonfiguration
• Bedarfsabtauung in 1:1-Anlagen
• Tasten und Dichtung in die Front eingegossen.
• Schutzart IP 65 auf der Front
• Zwei Temperatursollwerte
• Digitale Eingänge für entweder:
- Türalarm
- Abtausstart
- Start/Stopp der Regelung
- Nachtbetrieb
- Wechseln zwischen zwei Temperatursollwerten
- Möbelreinigungsfunktion
• Schnellprogrammierung über Programmierungsschlüssel
• HACCP
Werkskalibrierung, die eine höhere Messgenauigkeit als im
Standard EN 441-13 festgelegt ohne nachfolgende Kalibrierung
(Pt1000-Ohm-Fühler) gewährleistet.
Die Serie
Die Baureihe umfasst vier Regler:
Modell A, für die einfache Regelung
Modell B, wenn auch Bedarf für eine Alarmfunktion und eventuell
auch einen digitalen Eingang besteht
Modell C, wenn der Abtautemperatur ebenfalls große Bedeutung
zugemessen wird.
Modell D mit Lüfterfunktion, Umschaltung zwischen Temperatur-
sollwerten sowie Gehäusereinigungsfunktion
Alle vier Regler verfügen nicht über Datenkommunikation.
Wird Datenkommunikation oder werden zusätzliche Funktionen
benötigt, wird auf die Baureihe EKC 202 oder AK-CC 210 verwiesen.
