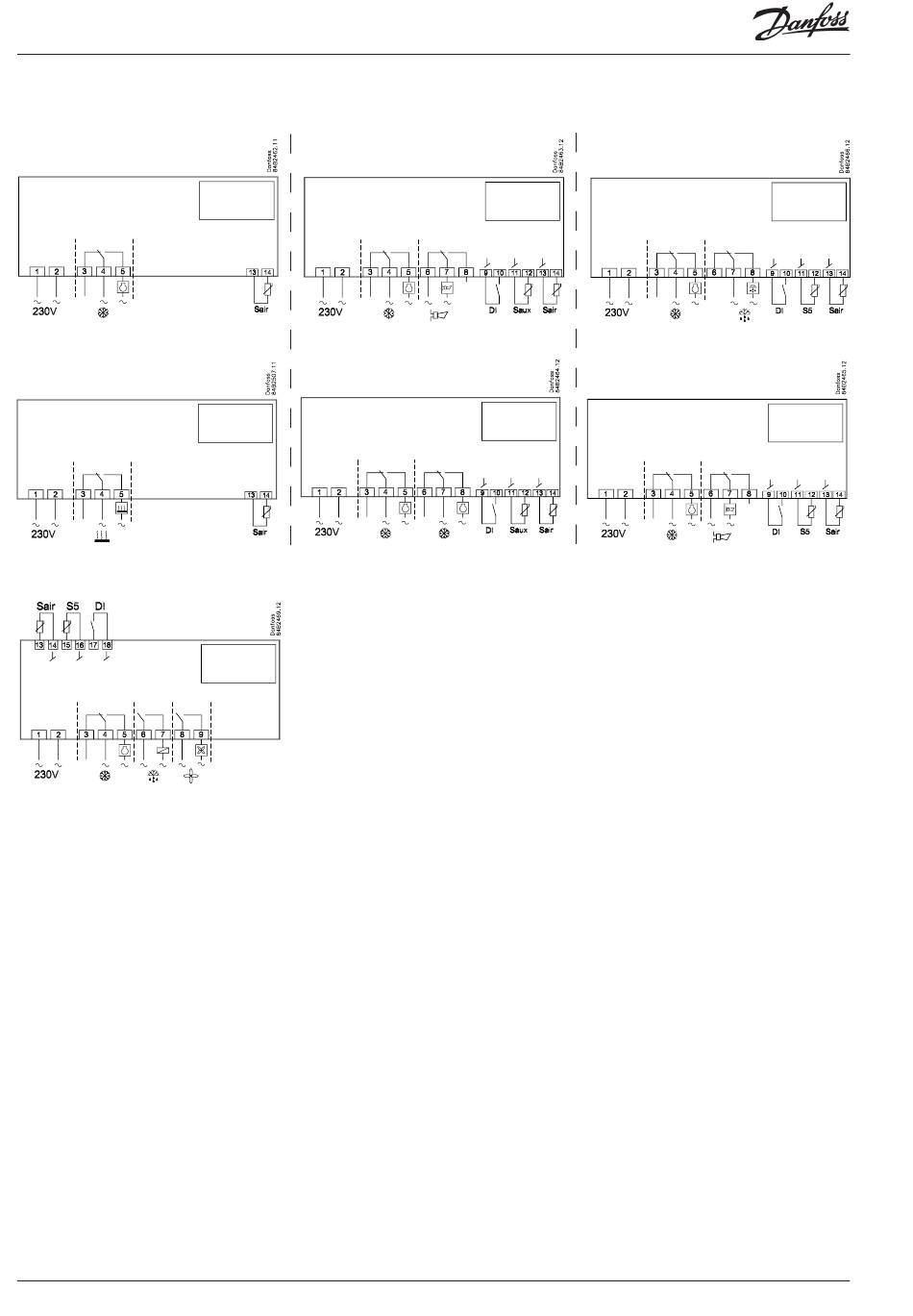

Anschlüsse
EKC 102A
(115 V)
oder
(115 V)
EKC 102D
Netzanschluss
230 V a.c. oder 115 V a.c. Siehe Regler
Fühler
Sair ist Thermostatfühler.
Saux ist ein zusätzlicher Fühler, z. B. zur Messung der Verflüssiger-
temperatur.
S5 ist der bei temperaturabhängiger Abtauung verwendete
Abtaufühler.
Er lässt sich aber auch als Produktfühler oder Verflüssigerfühler
anwenden.
Digitale Ein/Aus-Signale
Bei geschlossenem Eingang wird eine Funktion aktiviert. Die be-
treffenden Funktionen sind in den Menü o02 beschrieben.
14
EKC 102B
oder
Manual RS8DY803 © Danfoss 08-2010
EKC 102C
(115 V)
oder
(115 V)
Relais
Die allgemeinen Anschlüsse sind:
Relais 1
Kühlung. Der Kontakt schließt, sobald vom Regler Kühlbedarf
gemeldet wird.
Relais 2
Alarm. Das Relais ist im Normalbetrieb offen und schließt bei
Alarmzuständen und wenn der Regler spannungslosem
ist.
Kühlung 2. Der Kontakt schließt, wenn Kältestufe 2 eingeschal-
tet wird.
Abtauung. Der Kontakt schließt, wenn abgetaut wird.
Relais 3
Lüfter
Funkentstörung
Kabel zu Fühlern und DI-Eingängen sind getrennt von anderen
Elektrokabeln zu verlegen:
Kabel zu Fühlern und DI-Eingängen müssen getrennt von anderen
Elektrokabeln verlegt werden:
- Separate Kabelträger verwenden.
- Zwischen den Kabeln einen Abstand von mindestens 10 cm
halten.
- Bei DI-Eingängen lange Kabel vermeiden.
EKC 102
