4.1.2 Aufputz-Installation

4.1.2 4.1.2 4.1.2 4.1.2 Aufputz-Installation Aufputz-Installation Aufputz-Installation Aufputz-Installation

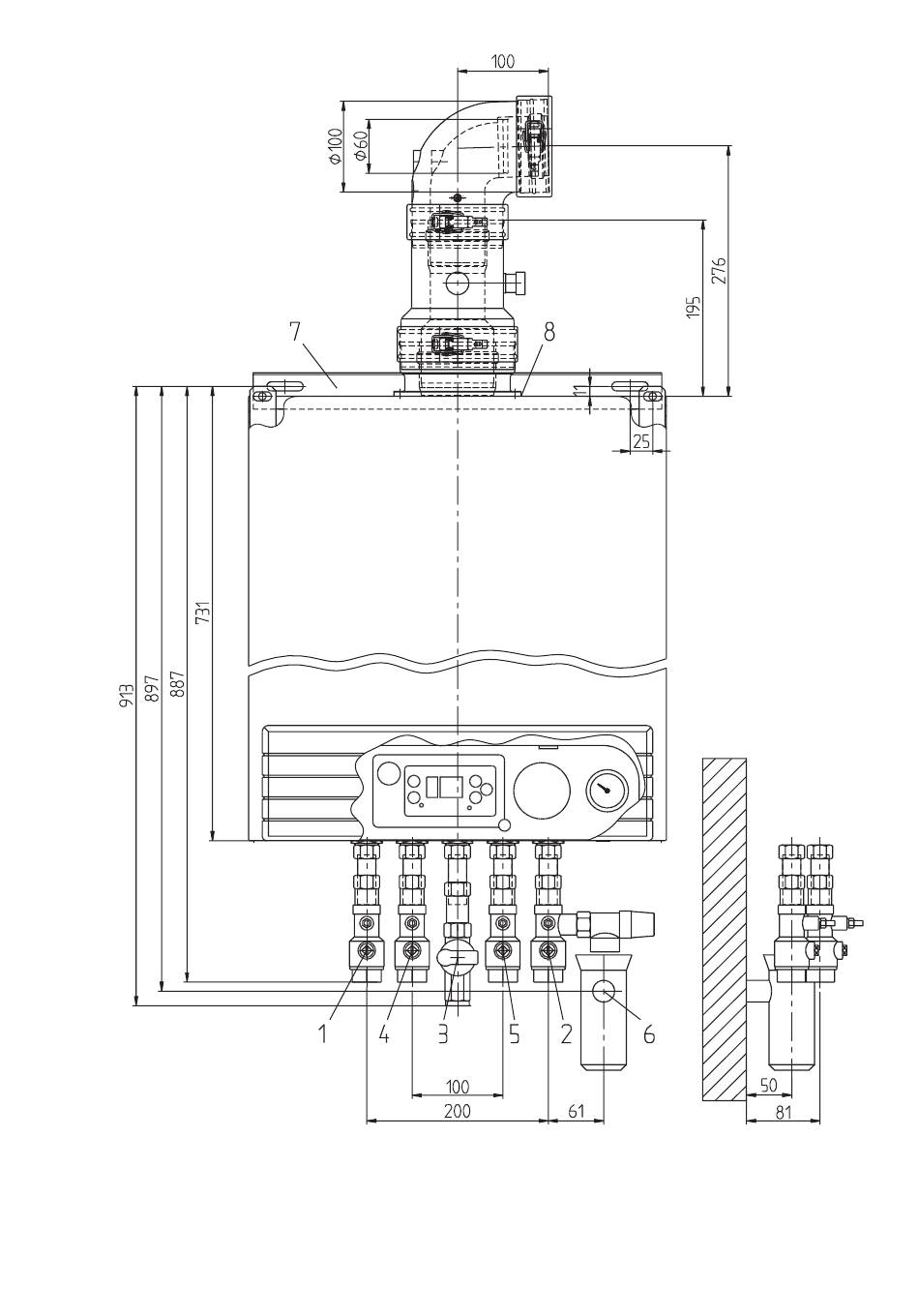

Abb. 4.5
1 Heizungsvorlauf (Rp 3/4" x 20 mm)
2 Heizungsücklauf (Rp 3/4" x 20 mm)
3 Gasanschluß (Rp 1/2" x 20 mm)
4 Speichervorlauf (Rp 3/4" x 20 mm)
5 Speicherrücklauf (Rp 3/4" x 20 mm)
6 Ablauf (R 1")
7 Montageschiene
8 Abgas-/Zuluftanschluß (80/125 mm red. 60/100 mm)
9
