Gerätebeschreibung
Gerätebeschreibung
Gerätebeschreibung
Gerätebeschreibung
Gerätebeschreibung
Das Rapido-Gas-Wandheizgerät Econtherm ist speziell
für die Beheizung und Warmwasserbereitung in Wohnun-
gen und Ein- bzw. Mehrfamilienhäusern entwickelt.
In Verbindung mit einer passenden Rapido-Abgasanlage
kann das Gerät raumluftabhängig oder raumluft-
unabhängig im Wohnraum, Dachgeschoß oder im Keller-
raum montiert und betrieben werden
Econtherm arbeitet besonders schadstoffarm und
erfüllt die Anforderungen der Wirkungsgrad-
richtlinie als Niedertemperaturkessel sowie die
Ansprüche der RAL UZ 40 (Blauer Engel)
RAL UZ 40 (Blauer Engel)
RAL UZ 40 (Blauer Engel)
RAL UZ 40 (Blauer Engel).
RAL UZ 40 (Blauer Engel)
Das Econtherm-Wandgerät ist eine kompakte, komplette
Heizgeräteeinheit mit Heizungsumwälzpumpe (12),
Speicherladepumpe (17), Ausdehnungsgefäß (25), auto-
matischem Entlüfter (5), Manometer (13), Gas-
kombinationsventil mit Gasdruckregler und zweitem
Hauptgasventil (18) und eigener Feuerungs- und
Sicherheitselektronik (16).
Über das eingebaute Kesselschaltfeld mit Display (15),
elektrischem Hauptschalter (14) und Bedienungstasten
lassen sich Betriebssituationen auslesen und Parameter
einstellen.
Der korrosionsfeste Kupferlamellenwärmetauscher (24)
des Econtherm-Wandgerätes ermöglicht eine optimale
Wärmeübertragung.
Durch den schadstoffarmen, wassergekühlten Vormisch-
brenner (19) wird mittels optimierter Gas-Luft-Verbund-
Leistungsmodulation bis zu 45 %
Leistungsmodulation bis zu 45 %
regelung eine Leistungsmodulation bis zu 45 %
Leistungsmodulation bis zu 45 % der ma-
Leistungsmodulation bis zu 45 %
ximalen Geräteleistung erreicht.
Ein Abgasventilator (2) sorgt für den Abtransport der Ab-
gase und die Zuführung der Verbrennungsluft.
Das Rapido-Anschlußzubehör mit integriertem Sicher-
heitsventil ermöglicht eine einfache und schnelle Monta-
ge der Rohrleitungen.
Wird kein Rapido-Anschlußzubehör verwendet,
ist ein Sicherheitsventil unmittelbar am Heizungs-
rücklauf des Gerätes zu installieren!
1
2
25
24
23
22
21
20
19
18
17
16
15

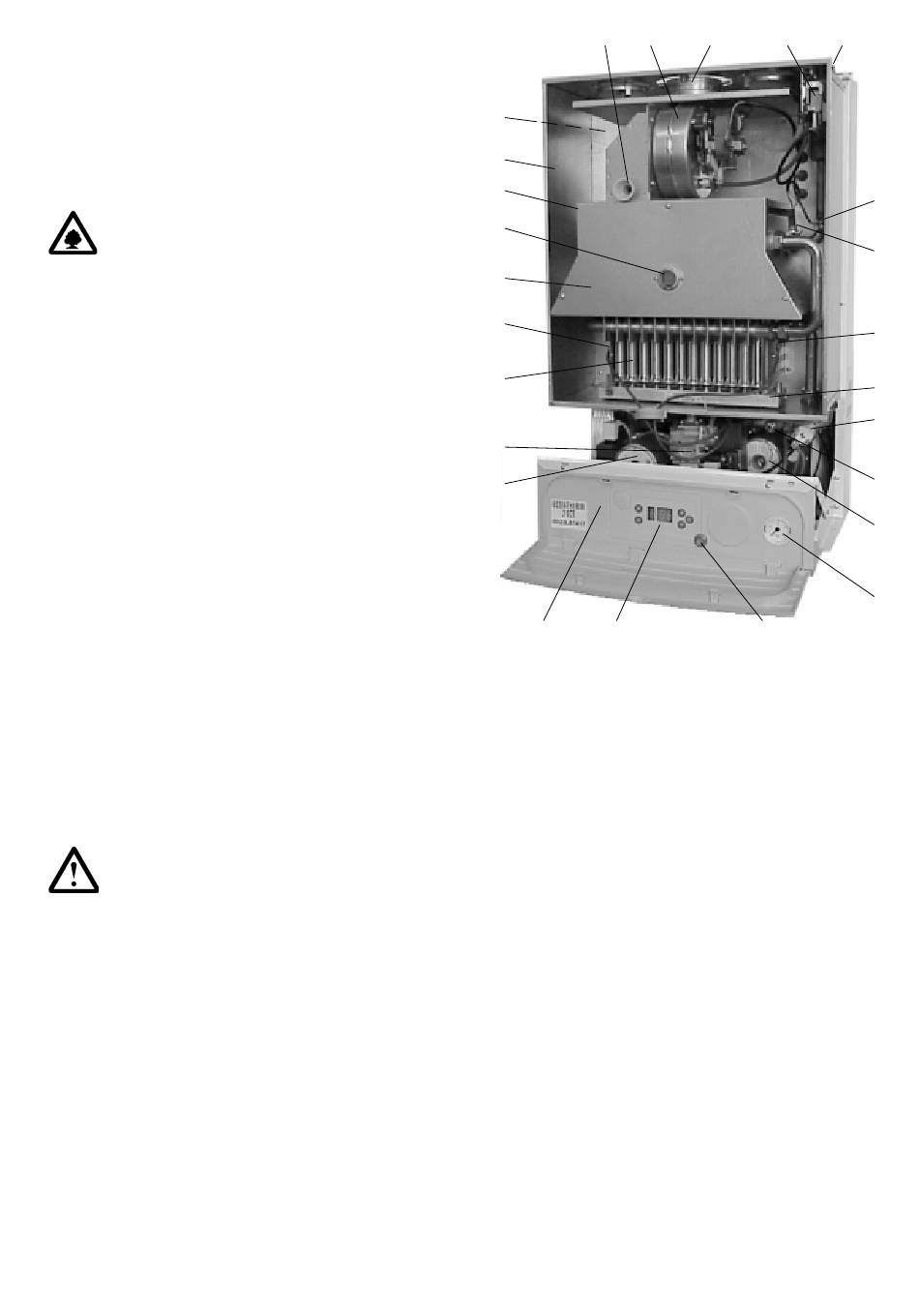

Abb. 2.1
1
Abgasmeßöffnung
2
Abgasgebläse
3
Abgas-/Zuluftanschluß
4
Differenzdruckschalter
5
Automatischer Entlüfter
6
Sicherheitstemperaturbegrenzer
7
Sicherheitstemperaturwächter
8
Zündelektrode mit Kabel
9
Injektordüsenbalken
10 Wasserdruckwächter
11 Gerätevorlauffühler
12 Umwälzpumpe Heizung
13 Manometer
14 Hauptschalter
15 Display
16 Schaltfeld mit Geräteelektronik
17 Speicherladepumpe
18 Gasregelblock
19 Gasbrenner
20 Ionisationselektrode mit Kabel
21 Brennergehäuse
22 Schauglas
23 Primärwärmetauscher
24 Unterdruckkammer
25 Ausdehnungsgefäß 12 l (Geräterückseite)
3
4
5
6
7
8
9
10
11
12
13
14
3
