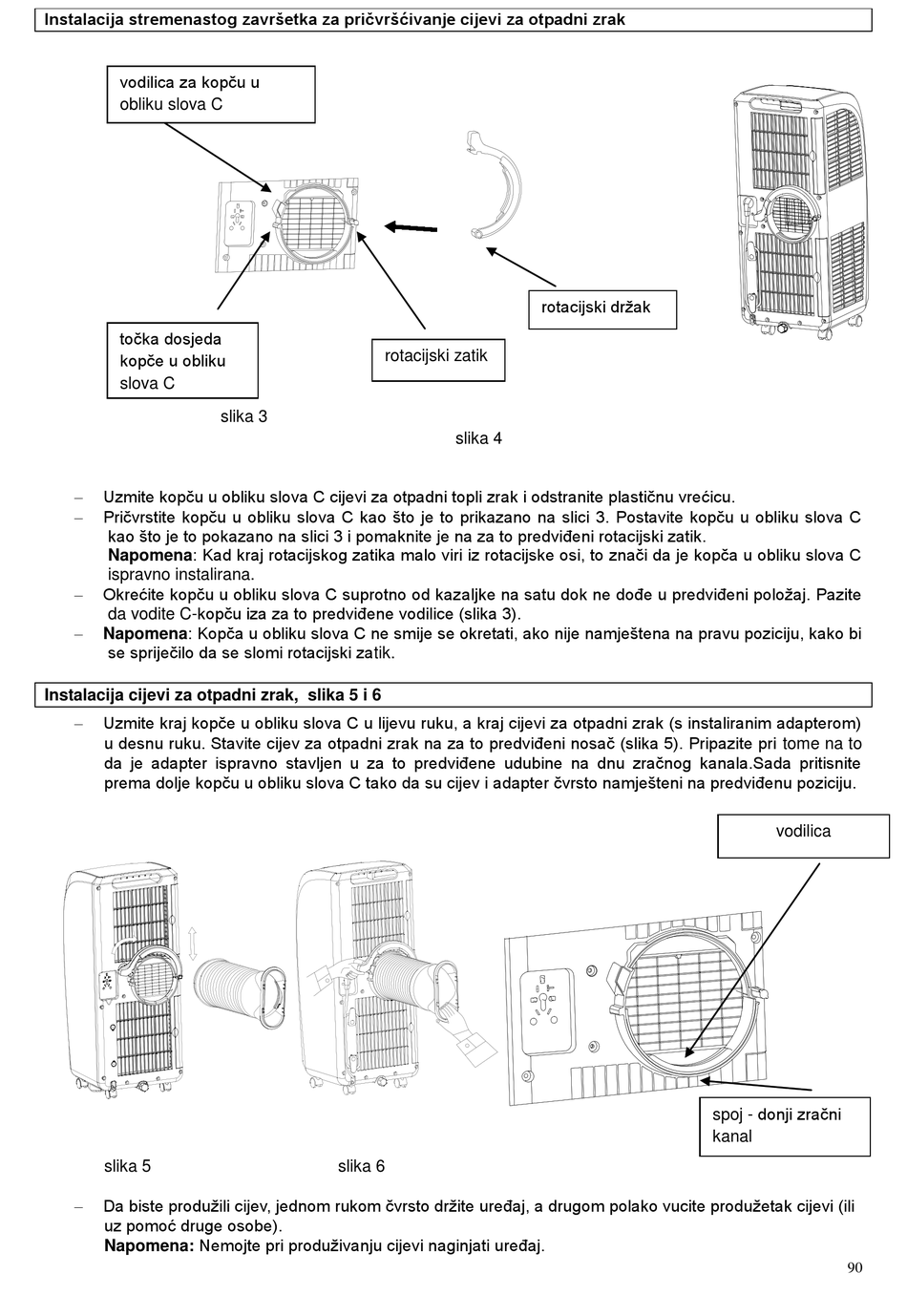

Instalacija stremenastog završetka za pričvršćivanje cijevi za otpadni zrak
vodilica za kopču u
obliku slova C
točka dosjeda
kopče u obliku
slova C

Uzmite kopču u obliku slova C cijevi za otpadni topli zrak i odstranite plastičnu vrećicu.

Pričvrstite kopču u obliku slova C kao što je to prikazano na slici 3. Postavite kopču u obliku slova C
kao što je to pokazano na slici 3 i pomaknite je na za to predviđeni rotacijski zatik.
Napomena: Kad kraj rotacijskog zatika malo viri iz rotacijske osi, to znači da je kopča u obliku slova C
ispravno instalirana.

Okrećite kopču u obliku slova C suprotno od kazaljke na satu dok ne dođe u predviđeni položaj. Pazite
da vodite C-kopču iza za to predviđene vodilice (slika 3).

Napomena: Kopča u obliku slova C ne smije se okretati, ako nije namještena na pravu poziciju, kako bi
se spriječilo da se slomi rotacijski zatik.
Instalacija cijevi za otpadni zrak, slika 5 i 6

Uzmite kraj kopče u obliku slova C u lijevu ruku, a kraj cijevi za otpadni zrak (s instaliranim adapterom)
u desnu ruku. Stavite cijev za otpadni zrak na za to predviđeni nosač (slika 5). Pripazite pri tome na to
da je adapter ispravno stavljen u za to predviđene udubine na dnu zračnog kanala.Sada pritisnite
prema dolje kopču u obliku slova C tako da su cijev i adapter čvrsto namješteni na predviđenu poziciju.
slika 5

Da biste produžili cijev, jednom rukom čvrsto držite uređaj, a drugom polako vucite produžetak cijevi (ili
uz pomoć druge osobe).
Napomena: Nemojte pri produživanju cijevi naginjati uređaj.
rotacijski zatik
slika 3
slika 6
rotacijski držak
slika 4
vodilica
spoj - donji zračni
kanal
