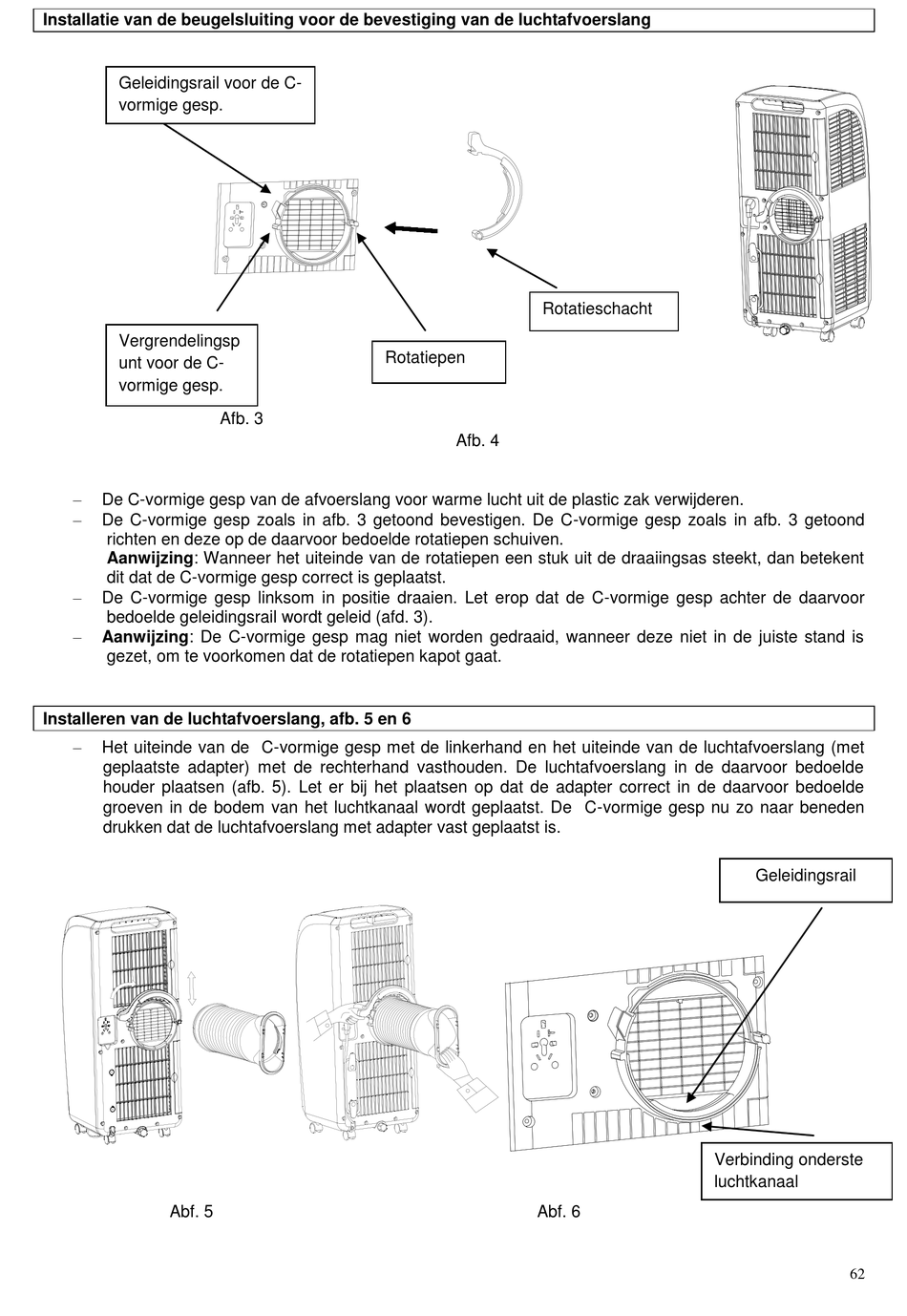

SUNTEC KLIMATRONIC SUMMIT plus Bedienungsanleitung Seite 62

Installatie van de beugelsluiting voor de bevestiging van de luchtafvoerslang
Geleidingsrail voor de C-
vormige gesp.
Vergrendelingsp
unt voor de C-
vormige gesp.

De C-vormige gesp van de afvoerslang voor warme lucht uit de plastic zak verwijderen.

De C-vormige gesp zoals in afb. 3 getoond bevestigen. De C-vormige gesp zoals in afb. 3 getoond
richten en deze op de daarvoor bedoelde rotatiepen schuiven.
Aanwijzing: Wanneer het uiteinde van de rotatiepen een stuk uit de draaiingsas steekt, dan betekent
dit dat de C-vormige gesp correct is geplaatst.

De C-vormige gesp linksom in positie draaien. Let erop dat de C-vormige gesp achter de daarvoor
bedoelde geleidingsrail wordt geleid (afd. 3).

Aanwijzing: De C-vormige gesp mag niet worden gedraaid, wanneer deze niet in de juiste stand is
gezet, om te voorkomen dat de rotatiepen kapot gaat.
Installeren van de luchtafvoerslang, afb. 5 en 6

Het uiteinde van de C-vormige gesp met de linkerhand en het uiteinde van de luchtafvoerslang (met
geplaatste adapter) met de rechterhand vasthouden. De luchtafvoerslang in de daarvoor bedoelde
houder plaatsen (afb. 5). Let er bij het plaatsen op dat de adapter correct in de daarvoor bedoelde
groeven in de bodem van het luchtkanaal wordt geplaatst. De C-vormige gesp nu zo naar beneden
drukken dat de luchtafvoerslang met adapter vast geplaatst is.
Abf. 5
Rotatiepen
Afb. 3
Rotatieschacht
Afb. 4
Abf. 6
Geleidingsrail
Verbinding onderste
luchtkanaal
