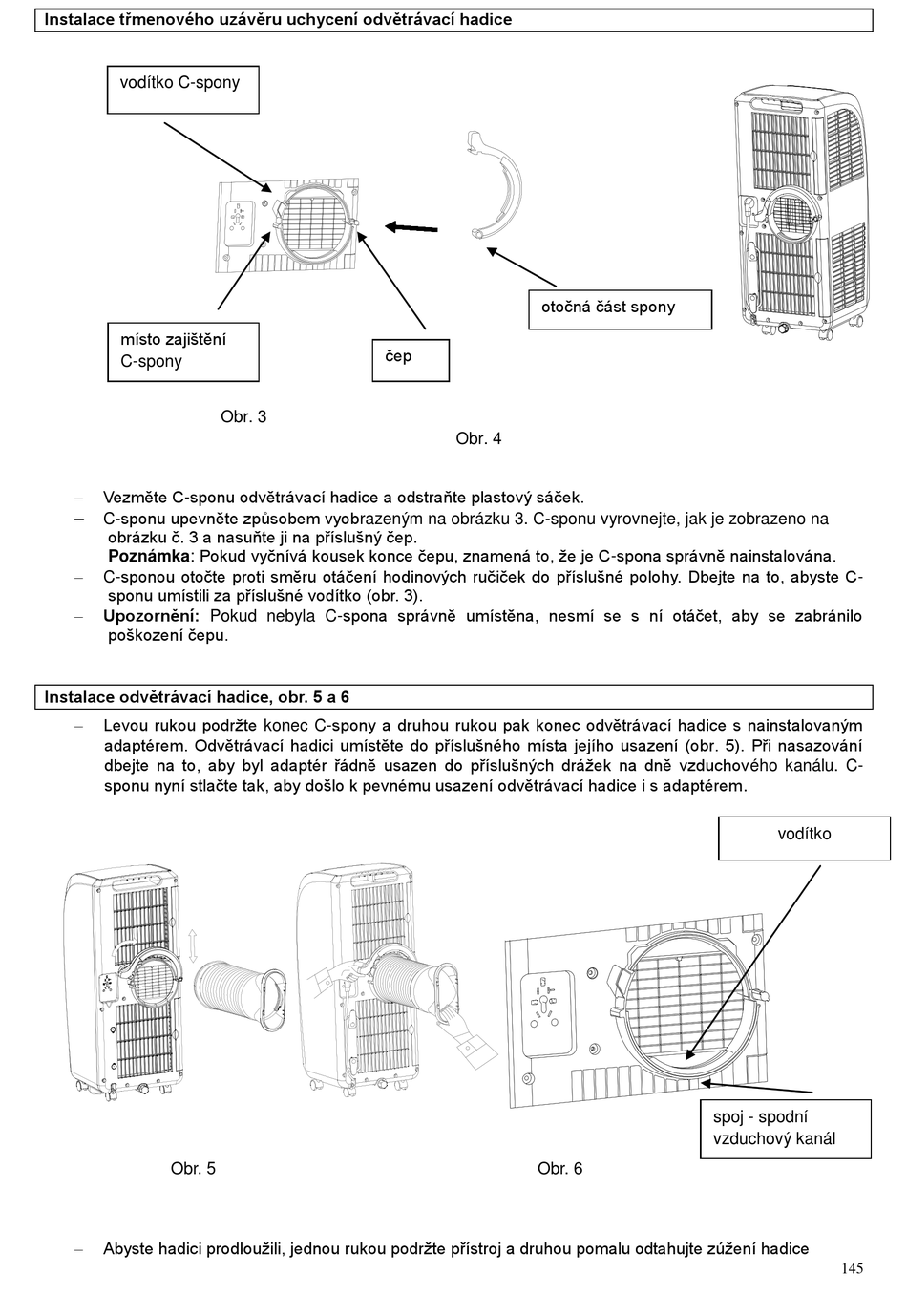

Instalace třmenového uzávěru uchycení odvětrávací hadice
vodítko C-spony
místo zajištění
C-spony

Vezměte C-sponu odvětrávací hadice a odstraňte plastový sáček.

C-sponu upevněte způsobem vyobrazeným na obrázku 3. C-sponu vyrovnejte, jak je zobrazeno na
obrázku č. 3 a nasuňte ji na příslušný čep.
Poznámka: Pokud vyčnívá kousek konce čepu, znamená to, že je C-spona správně nainstalována.

C-sponou otočte proti směru otáčení hodinových ručiček do příslušné polohy. Dbejte na to, abyste C-
sponu umístili za příslušné vodítko (obr. 3).

Upozornění: Pokud nebyla C-spona správně umístěna, nesmí se s ní otáčet, aby se zabránilo
poškození čepu.
Instalace odvětrávací hadice, obr. 5 a 6

Levou rukou podržte konec C-spony a druhou rukou pak konec odvětrávací hadice s nainstalovaným
adaptérem. Odvětrávací hadici umístěte do příslušného místa jejího usazení (obr. 5). Při nasazování
dbejte na to, aby byl adaptér řádně usazen do příslušných drážek na dně vzduchového kanálu. C-
sponu nyní stlačte tak, aby došlo k pevnému usazení odvětrávací hadice i s adaptérem.
Obr. 5

Abyste hadici prodloužili, jednou rukou podržte přístroj a druhou pomalu odtahujte zúžení hadice
čep
Obr. 3
otočná část spony
Obr. 4
Obr. 6
vodítko
spoj - spodní
vzduchový kanál
