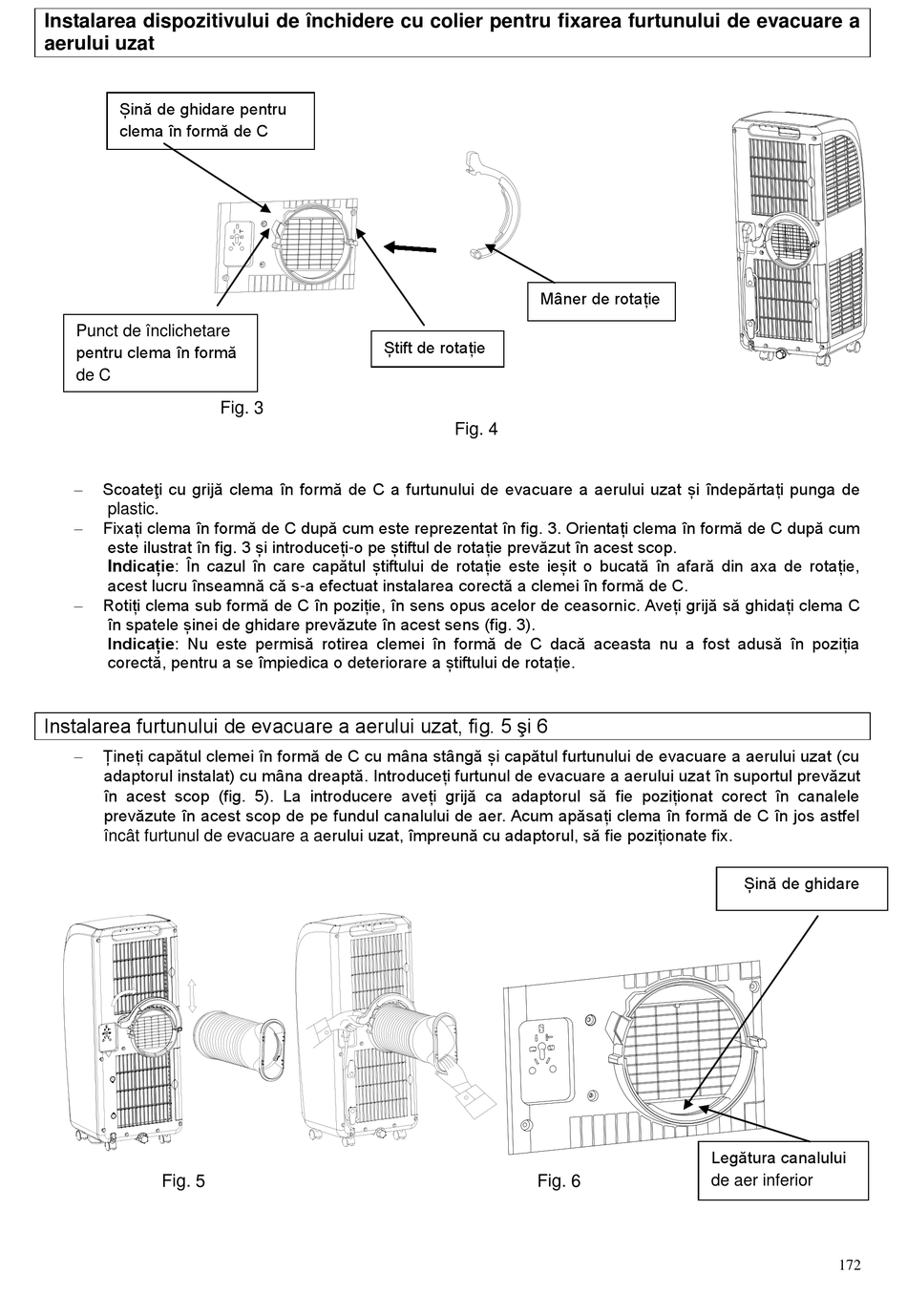

Instalarea dispozitivului de închidere cu colier pentru fixarea furtunului de evacuare a
aerului uzat
Șină de ghidare pentru
clema în formă de C
Punct de înclichetare
pentru clema în formă
de C

Scoateţi cu grijă clema în formă de C a furtunului de evacuare a aerului uzat și îndepărtați punga de
plastic.

Fixați clema în formă de C după cum este reprezentat în fig. 3. Orientați clema în formă de C după cum
este ilustrat în fig. 3 și introduceți-o pe știftul de rotație prevăzut în acest scop.
Indicație: În cazul în care capătul știftului de rotație este ieșit o bucată în afară din axa de rotație,
acest lucru înseamnă că s-a efectuat instalarea corectă a clemei în formă de C.

Rotiți clema sub formă de C în poziție, în sens opus acelor de ceasornic. Aveți grijă să ghidați clema C
în spatele șinei de ghidare prevăzute în acest sens (fig. 3).
Indicație: Nu este permisă rotirea clemei în formă de C dacă aceasta nu a fost adusă în poziția
corectă, pentru a se împiedica o deteriorare a știftului de rotație.
Instalarea furtunului de evacuare a aerului uzat, fig. 5 şi 6

Țineți capătul clemei în formă de C cu mâna stângă și capătul furtunului de evacuare a aerului uzat (cu
adaptorul instalat) cu mâna dreaptă. Introduceți furtunul de evacuare a aerului uzat în suportul prevăzut
în acest scop (fig. 5). La introducere aveți grijă ca adaptorul să fie poziționat corect în canalele
prevăzute în acest scop de pe fundul canalului de aer. Acum apăsați clema în formă de C în jos astfel
încât furtunul de evacuare a aerului uzat, împreună cu adaptorul, să fie poziționate fix.
Fig. 5
Știft de rotație
Fig. 3
Mâner de rotație
Fig. 4
Fig. 6
Șină de ghidare
Legătura canalului
de aer inferior
