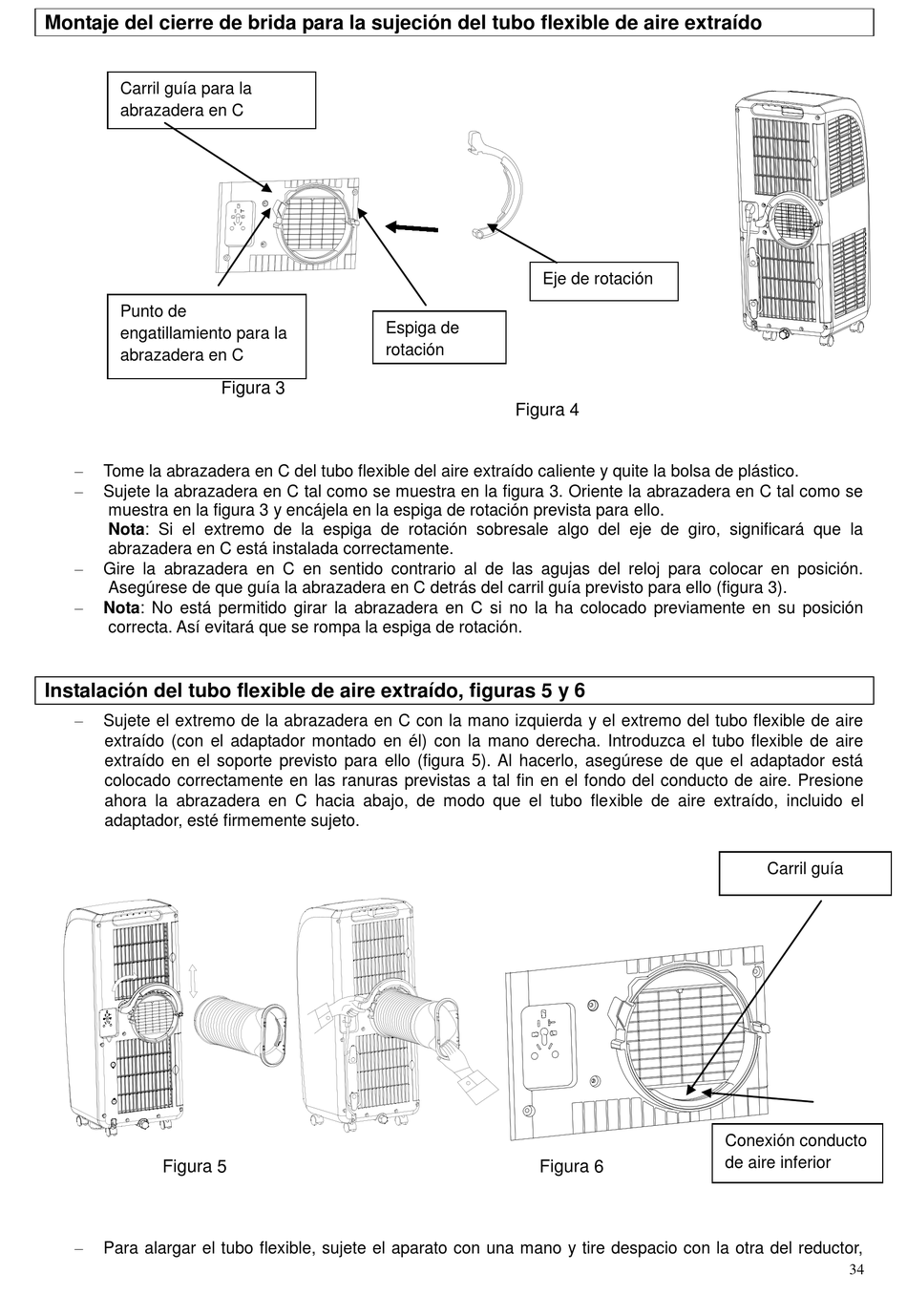

Montaje del cierre de brida para la sujeción del tubo flexible de aire extraído
Carril guía para la
abrazadera en C
Punto de
engatillamiento para la
abrazadera en C

Tome la abrazadera en C del tubo flexible del aire extraído caliente y quite la bolsa de plástico.

Sujete la abrazadera en C tal como se muestra en la figura 3. Oriente la abrazadera en C tal como se
muestra en la figura 3 y encájela en la espiga de rotación prevista para ello.
Nota: Si el extremo de la espiga de rotación sobresale algo del eje de giro, significará que la
abrazadera en C está instalada correctamente.

Gire la abrazadera en C en sentido contrario al de las agujas del reloj para colocar en posición.
Asegúrese de que guía la abrazadera en C detrás del carril guía previsto para ello (figura 3).

Nota: No está permitido girar la abrazadera en C si no la ha colocado previamente en su posición
correcta. Así evitará que se rompa la espiga de rotación.
Instalación del tubo flexible de aire extraído, figuras 5 y 6

Sujete el extremo de la abrazadera en C con la mano izquierda y el extremo del tubo flexible de aire
extraído (con el adaptador montado en él) con la mano derecha. Introduzca el tubo flexible de aire
extraído en el soporte previsto para ello (figura 5). Al hacerlo, asegúrese de que el adaptador está
colocado correctamente en las ranuras previstas a tal fin en el fondo del conducto de aire. Presione
ahora la abrazadera en C hacia abajo, de modo que el tubo flexible de aire extraído, incluido el
adaptador, esté firmemente sujeto.
Figura 5

Para alargar el tubo flexible, sujete el aparato con una mano y tire despacio con la otra del reductor,
Espiga de
rotación
Figura 3
Eje de rotación
Figura 4
Figura 6
Carril guía
Conexión conducto
de aire inferior
