Montage des Modells; Fortsetzung

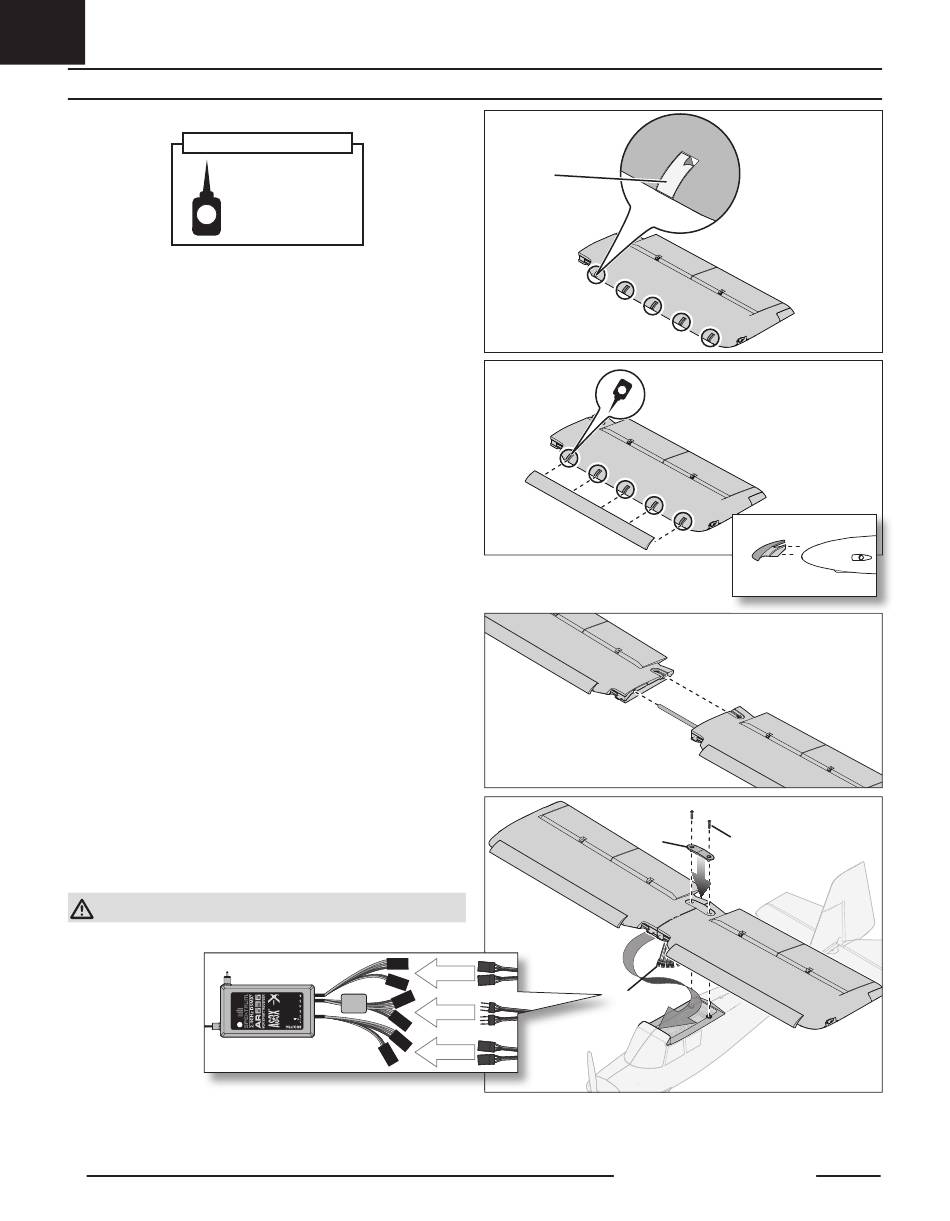

Montage der Vorfl ügel
Erforderlicher Klebstoff
1. Entfernen Sie vorsichtig die Schutzfolie der Haltetaschen (A) von der Tragfläche.
2. Geben Sie nach dem Entfernen der Schutzfolie mittelflüssigen Sekundenkleber
in jede Tasche.
3. Setzen Sie vorsichtig die Vorflügel mit der runden Seite nach vorne ein. Bitte
achten Sie die Seiten korrekt zu montieren. Die Flächenseiten und Vorflügel
sind mit "L" und "R" markiert.
Montage der Tragfl ächen
1. Schieben Sie die beiden Tragfl ächenhälften wie abgebildet zusammen.
2. Setzen Sie den Tragfl ächenhalter (A) ein.
3. Führen Sie die Anschlüsse der Klappen, Beleuchtung und Servos (B) von
oben wie abgebildet in den Rumpf.
Tipp: Führen Sie die Servoanschlüsse falls nötig mit einer Pinzette oder einer
kleinen Spitzzange in den Rumpf.
4. Schließen Sie die Klappen- und Querruderanschlüsse an den Empfänger an.
Die linken und rechten Servos können je an eine Seite der entsprechenden
Y-Kabel angeschlossen werden.
WICHTIG: Damit das AS3X System einwandfrei funktioniert müssen
die Querruder mit dem im Lieferumfang enthaltenen Y-Kabel an den
AILE (Kanal 2) Port angeschlossen werden.
5. Schließen Sie die Lichtanschlüsse mit den freien Pins an die
Beleuchtungsstecker an.
6. Richten Sie die Tragfl äche zum Rumpf aus und sichern Sie diese mit den
beiden Schrauben (C)
ACHTUNG: Quetschen Sie nicht die Kabel wenn Sie Tragfl äche montieren.
Demontieren Sie in umgekehrter Reihenfolge.
24
Medium CA
A
Klappen
Beleuchtung
Querruder
A
C
B
B
Timber X 1.2m
