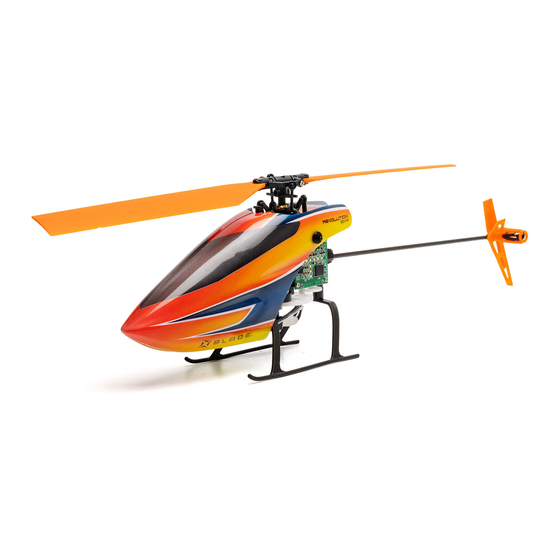

BLH01100
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
Scan the QR code and select the Manuals and Support quick links from the product
page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la page
du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla pagina
del prodotto per le informazioni manuali più aggiornate.
Werbung
Verwandte Anleitungen für Horizon Hobby BLADE REVOLUTION 90 FP
Inhaltszusammenfassung für Horizon Hobby BLADE REVOLUTION 90 FP

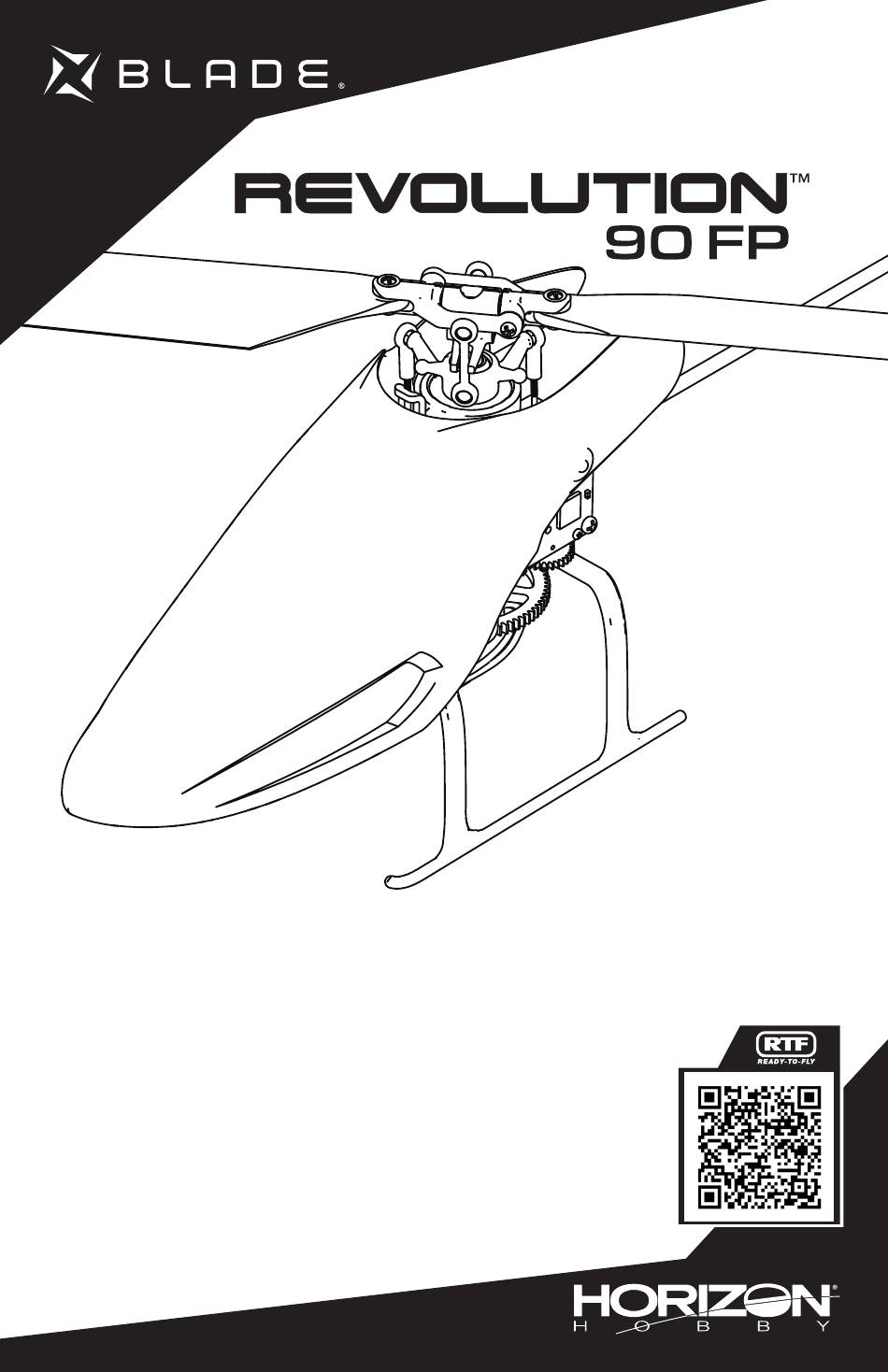

- Seite 1 BLH01100 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
- Seite 2 Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung.
- Seite 3 * Das angegebene Gewicht bezieht sich auf das Flugzeug und die Flugsteuerungskomponenten. Zusätzliche Nutzlast ist nicht erlaubt. MTOM entspricht dem Gewicht mit empfohlenem Akku. Packungsinhalt • Blade Revolution 90 FP • Spektrum™ SLT6LP 2,4 GHz 6-Kanal-Sender • 150 mAh 1S 3,7 V 50C Li-Po-Akku •...
- Seite 4 Vorbereitungen vor dem ersten Flug Checkliste für den Flug • Auspacken und Inhalt prüfen ❏ Den Sender immer zuerst einschalten • Mit dem Laden des Flug-Akkus beginnen ❏ Den FLUGMODUS-Schalter am Sender auf Position 0 • Die Akkus in den Sender einsetzen ANFÄNGER stellen •...
- Seite 5 Einsetzen der Senderakkus (RTF) 1. Entfernen Sie die Abdeckung des Akkufachs. 2. Setzen Sie die enthaltenen vier Akkus ein und vermerken Sie die richtige Polarität. 3. Die Akku-Abdeckung wieder anbringen. Alarm bei niedrigem Akkustand. Fällt die Akku-Spannung des Senders unter 4,7 Volt, so wird ein Alarm ertönen und die Spannungs-LED blinken.
- Seite 6 Sender-Schalter und LEDs Antenne Flugmodus-Schalter Gasabschaltung-Schalter Dual-Rate-Schalter 1 Grüne LED Gimbal Höhenruder/Querruder Trimmung Höhenruder Trimmung Querruder Umhängeriemenhalterung Binden Ein-Aus-Schalter Gastrimmung Gimbal Gas/Ruder Trimmung Ruder Integrierter Griff 3,5-mm-Buchse (nur für werksseitige Nutzung) USB-C-Anschluss (nur Datenausgabe) Akkufach Binden: Informationen zum neuen Binden Ihres Senders und Fluggeräts falls nötig siehe Abschnitt Bindung. Der enthaltene Sender ist werkseitig mit dem Empfänger/Fluggerät gebunden.
- Seite 7 Kontrolltests Testen Sie vor dem Erstflug die Kontrollen um sicher zustellen, dass die Servos, Anlenkungen und weitere Teile richtig arbeiten. Versichern Sie sich, dass das Gas in der niedrigsten Position bei dem Durchführen dieser Tests ist. Höhenruder Seitenansicht Seitenansicht Gasgeber nach oben Gasgeber nach unten Querruder Rückansicht...
- Seite 8 Fliegen des Revolution 90 FP Vor der Wahl des Standorts für das Fliegen des Fluggeräts Die typische Flugzeit mit dem mitgelieferten Akku beträgt die örtlichen Gesetze und Verordnungen konsultieren. etwa 5 Minuten. Schweben Wir empfehlen das Fliegen des Fluggeräts in einer großen Sporthalle.
- Seite 9 Driftkalibrierung Der Hubschrauber wurde vor dem Versand im Werk Kalibrierung des Blade Revolution 90 FP: kalibriert, aber es ist möglich, dass ein Absturz zu einer 1. Den Flugmodus- mechanischen Verformung des Rahmens führt, was eine Schalter am leichte Abweichung im Stabilitätsmodus zur Folge hat. In Sender auf diesem Fall ist das Kalibrierungsverfahren anzuwenden.
- Seite 10 Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Verwenden Sie das DXe Programmierkabel um über Hubschrauber ist an die den PC oder die App den Sender auf den 7 Kanal Spektrum DXe gebunden, Sender befindet sich im 9 Kanal Mode zu ändern oder laden Sie die den Blade 120 S2 reagiert aber nicht auf Mode Modellspeicher auf ihren Sender von www.spektrumrc.
- Seite 11 Problem Mögliche Ursache Lösung Überprüfen Sie dass die Heckrohrabstützungen fest und Heckabstützung gelöst, richtig ausgerichtet sind. Überprüfen Sie den Heckrotor Beschädigter Heckrotor. Heck schwingt oder hat zu auf Beschädigung und das alle Befestigungen fest Zahnflankenspiel wenig Leistung sind. Überprüfen Sie das Zahnflankenspiel und die Hauptrotorgetriebe, lose Bolzen, Leichtgängigkeit der Zahnräder auf volle Umdrehungen.
- Seite 12 Garantiezeitraum dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass ein gültiger Kaufnachweis erbracht wird. Horizon behält dasgekaufte Produkt frei von Material- und Montagefehlern ist. sich das Recht vor, diese Garantiebestimmungen ohne Der Garantiezeitraum entspricht den gesetzlichen Bestimmung Ankündigung zu ändern oder modifizieren und widerruft...
- Seite 13 Sicherheitshinweise und Vorschriften sowie Hinweise für die 10/15 Garantie und Service Kontaktinformationen Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse Horizon Technischer Service service@horizonhobby.eu Europäische Hanskampring 9 Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100...
- Seite 14 Blade Revolution 90 FP RTF (BLH01100) 2904 Research Road Spektrum SLT6LP 6-Kanal-Sender Champaign, IL 61822 USA (SPMR1275): Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den Eingetragener EU-Importeur: folgenden Richtlinien entspricht: EU-Richtlinie über Nie- Horizon Hobby, GmbH derspannung 2014/35/EU; EU-Richtlinie über elektromag- Hanskampring 9 netische Verträglichkeit 2014/30/EU;...
- Seite 15 Blade, the Blade logo, E-Flite, BNF, the BNF logo, DSM, DSM2, DSMX, SAFE, the SAFE logo, Spektrum AirWare and ModelMatch are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
