Montage des Modells; Fortsetzung
Leichte und schwere Stabilisatorverbinder
Im Timber X sind zwei Stabilisatorverbinder verbaut, ein leichtes Modell aus Verbundwerkstoff und ein schwereres aus Stahl. Verwenden Sie bei ruhigeren Flügen und für
maximale Stabilität den leichten Verbinder, sodass der Schwerpunkt an der Vorderseite des empfohlenen Schwerpunktbereichs liegt. Verwenden Sie den Stahlverbinder für
maximale Leistung und Stabilität bei hohen Alphamanövern, um den Schwerpunkt an die Rückseite des empfohlenen Schwerpunktbereichs zu verlagern.

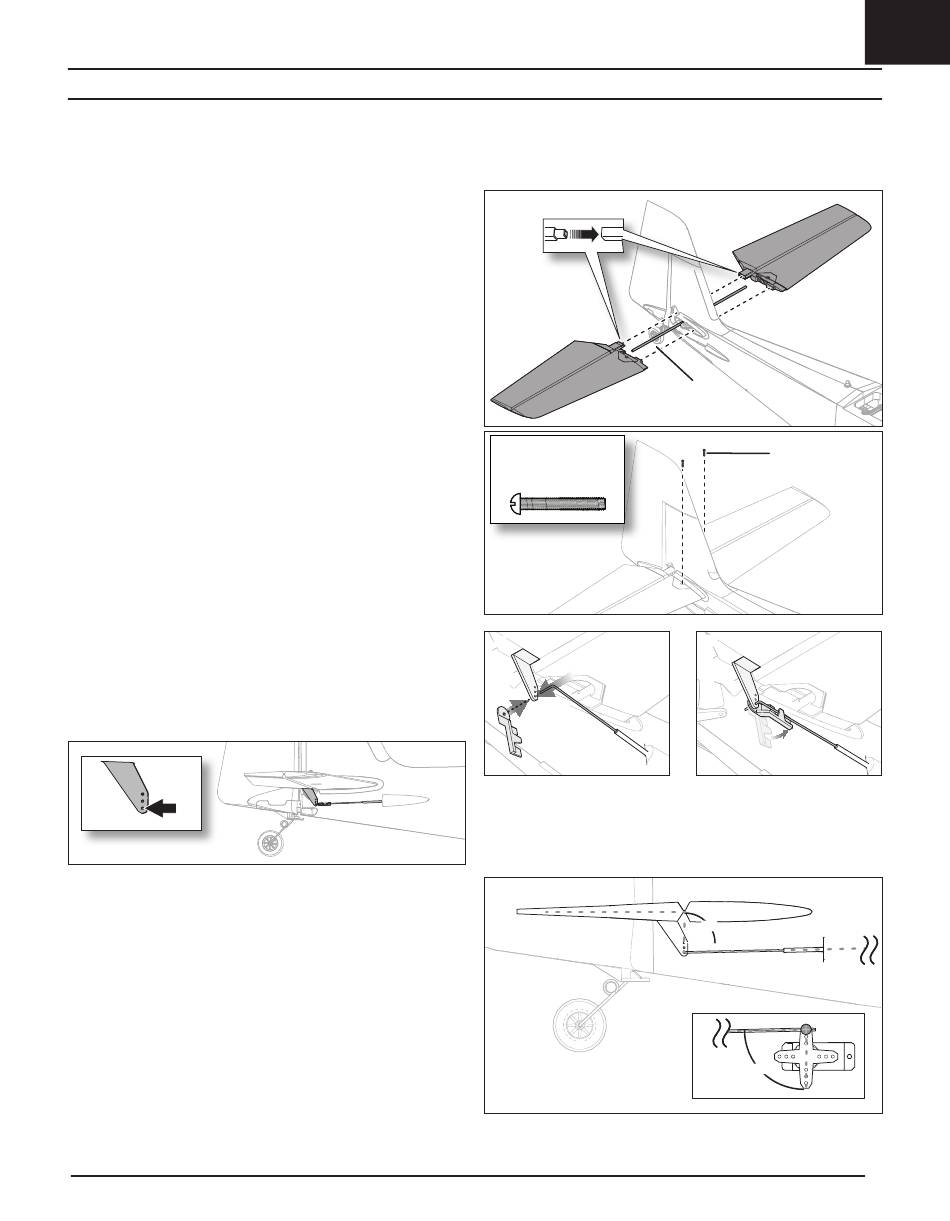

Montage des Höhenleitwerks
1. Schieben Sie den Leitwerksverbinder (A) in die Öffnung im Rumpfheck.
2. Schieben Sie beiden Teile (links und rechts) des Höhenruders auf. Bitte achten
Sie darauf, dass die Ruderhörner nach unten zeigen.
3. Schrauben Sie das Höhenleitwerk mit den beiden Schrauben (B) fest.
4. Schließen Sie den Gabelkopf am Ruderhorn an.
Montage des Servoarms
1. Das Ende des Gestänges mit der um 90˚ gebogenen Spitze in das
Steuerhorn einführen. Stecken Sie dann das Ende der Schubstange in
das Loch am Servoarm.
2. Drehen Sie den Servoarm und drücken Sie ihn an der Schubstange fest,
bis er mit einem Klicken einrastet.
Zentrieren der Steuerfl ächen
Nach dem Einrichten und Binden des Senders bestätigen Sie, dass die
Steuerfl ächen zentriert sind. Sind die Steuerfl ächen nicht zentriert, zentrieren
Sie die Steuerfl ächen vor dem Fliegen mechanisch.
Stellen Sie Trimmungen und Ersatztrimmungen auf 0.
1.
Sind die Steuerfl ächen nicht zentriert, lösen Sie die Schrauben am
Schnellverbindungsgestänge am Servohorn.
2.
Drehen Sie die Schubstange an der Schnellverbindung, um die Länge des
Gestänges zwischen dem Servoarm und dem Steuerhorn zu verändern,
bis die Steuerfl äche zentriert ist.
3.
Tragen Sie Gewindesicherung auf die Schraubengewinde auf und ziehen
Sie die Schraube an, um die Schubstange in der gewünschten Länge zu
sichern.
3 x 12 mm
selbstschneidende
Halbrundschraube
1
A
B
2
90˚
90˚
23
DE
