Zusammenbau des Modells
Montage des Fahrwerks

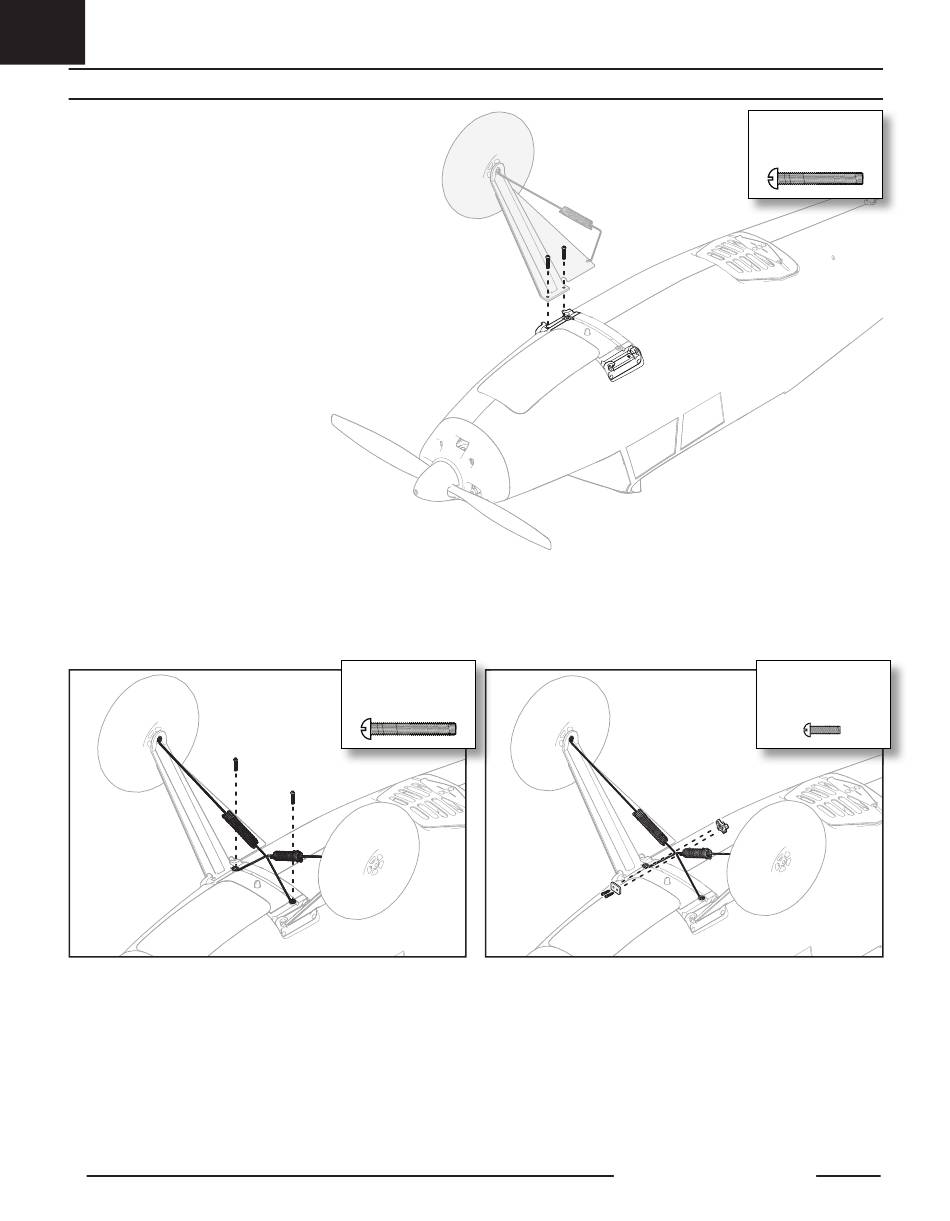

Das Fahrwerk am Rumpf befestigen
1.
Eine Fahrwerk-Baugruppe in der Tasche an der Rumpfseite
laut Abbildung einführen. Die Fahrwerkbeine sind auf
dem Aluminiumlager befestigt, das in der Tasche drehbar
gelagert ist.
2.
Die mitgelieferten 3 mm x 8 mm Maschinenschrauben durch
das Fahrwerkbein in die Gewindebohrungen im Zapfenlager aus
Aluminium drehen.
3.
Diesen Vorgang zur Montage der zweiten Fahrwerk-Baugruppe
wiederholen.
Die Feder-Baugruppen am Rumpf befestigen
1.
Die Feder-Baugruppen mit den Befestigungslöchern im Rumpf
ausrichten. Diese Baugruppen werden an der im Rumpf zwischen dem
Fahrwerk vormontierten Halterung aus Kunststoff befestigt.
2.
Die zwei 3 x 10 mm Blechschrauben montieren, um die Feder-
Baugruppen in Position zu halten.
22
Die Feder-Baugruppen zusammenklemmen
1.
Die Feder-Baugruppen mit der Stangenhalterung ausrichten
2.
Die Baugruppe mit den beiden 2 x 6 mm Blechschrauben befestigen.
3 x 10 mm
selbstschneidende
Halbrundschraube
3 x 8 mm Halbrund-
Maschinenschraube
2 x 6mm
selbstschneidende
Halbrundschraube
Timber X 1.2m
