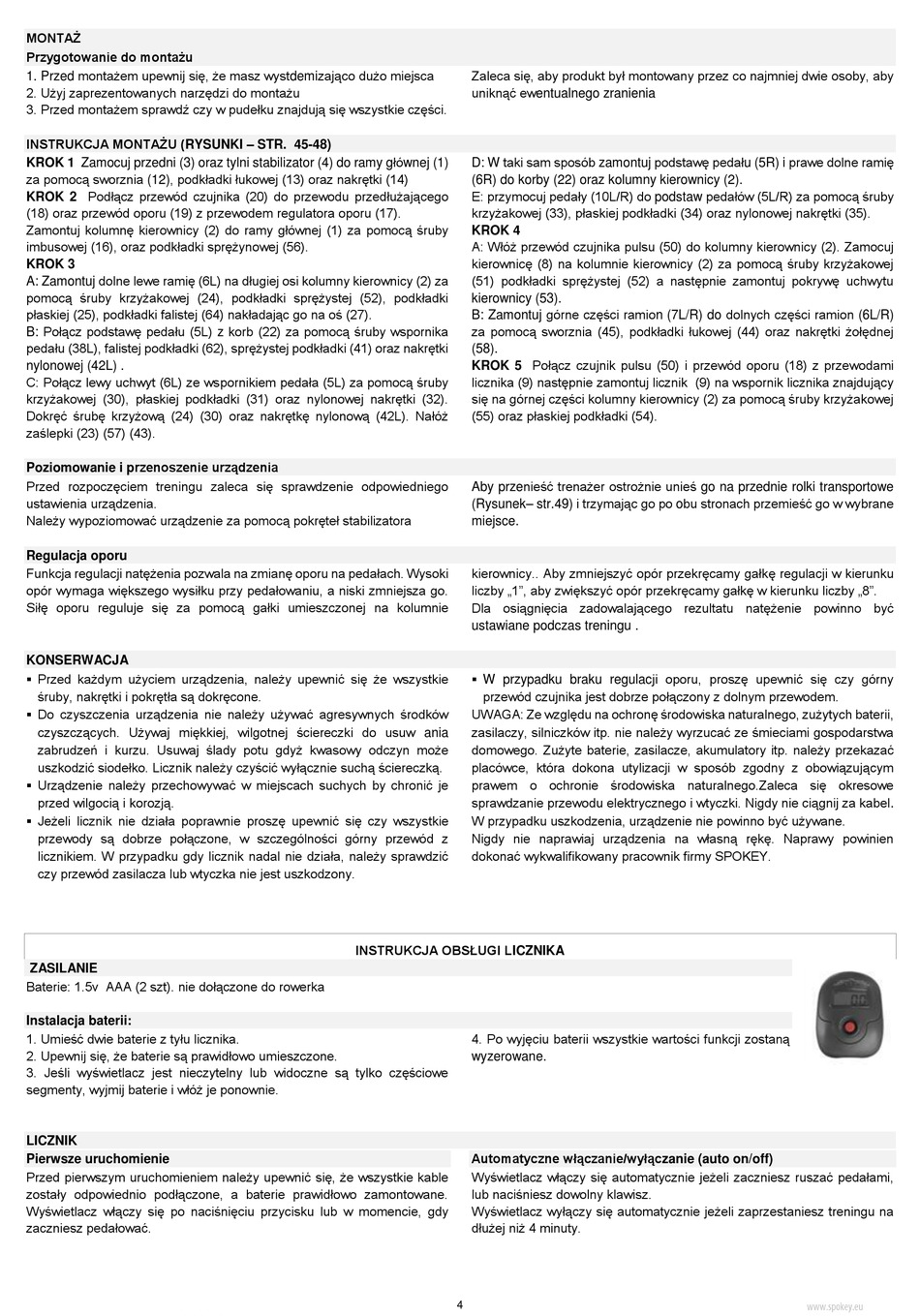

MONTAŻ
Przygotowanie do montażu
1. Przed montażem upewnij się, że masz wystdemizająco dużo miejsca
2. Użyj zaprezentowanych narzędzi do montażu
3. Przed montażem sprawdź czy w pudełku znajdują się wszystkie części.
INSTRUKCJA MONTAŻU (RYSUNKI – STR. 45-48)
KROK 1 Zamocuj przedni (3) oraz tylni stabilizator (4) do ramy głównej (1)
za pomocą sworznia (12), podkładki łukowej (13) oraz nakrętki (14)
KROK 2 Podłącz przewód czujnika (20) do przewodu przedłużającego
(18) oraz przewód oporu (19) z przewodem regulatora oporu (17).
Zamontuj kolumnę kierownicy (2) do ramy głównej (1) za pomocą śruby
imbusowej (16), oraz podkładki sprężynowej (56).
KROK 3
A: Zamontuj dolne lewe ramię (6L) na długiej osi kolumny kierownicy (2) za
pomocą śruby krzyżakowej (24), podkładki sprężystej (52), podkładki
płaskiej (25), podkładki falistej (64) nakładając go na oś (27).
B: Połącz podstawę pedału (5L) z korb (22) za pomocą śruby wspornika
pedału (38L), falistej podkładki (62), sprężystej podkładki (41) oraz nakrętki
nylonowej (42L) .
C: Połącz lewy uchwyt (6L) ze wspornikiem pedała (5L) za pomocą śruby
krzyżakowej (30), płaskiej podkładki (31) oraz nylonowej nakrętki (32).
Dokręć śrubę krzyżową (24) (30) oraz nakrętkę nylonową (42L). Nałóż
zaślepki (23) (57) (43).
Poziomowanie i przenoszenie urządzenia
Przed rozpoczęciem treningu zaleca się sprawdzenie odpowiedniego
ustawienia urządzenia.
Należy wypoziomować urządzenie za pomocą pokręteł stabilizatora
Regulacja oporu
Funkcja regulacji natężenia pozwala na zmianę oporu na pedałach. Wysoki
opór wymaga większego wysiłku przy pedałowaniu, a niski zmniejsza go.
Siłę oporu reguluje się za pomocą gałki umieszczonej na kolumnie
KONSERWACJA
 Przed każdym użyciem urządzenia, należy upewnić się że wszystkie
śruby, nakrętki i pokrętła są dokręcone.
 Do czyszczenia urządzenia nie należy używać agresywnych środków
czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuw ania
zabrudzeń i kurzu. Usuwaj ślady potu gdyż kwasowy odczyn może
uszkodzić siodełko. Licznik należy czyścić wyłącznie suchą ściereczką.
 Urządzenie należy przechowywać w miejscach suchych by chronić je
przed wilgocią i korozją.
 Jeżeli licznik nie działa poprawnie proszę upewnić się czy wszystkie
przewody są dobrze połączone, w szczególności górny przewód z
licznikiem. W przypadku gdy licznik nadal nie działa, należy sprawdzić
czy przewód zasilacza lub wtyczka nie jest uszkodzony.
ZASILANIE
Baterie: 1.5v AAA (2 szt). nie dołączone do rowerka
Instalacja baterii:
1. Umieść dwie baterie z tyłu licznika.
2. Upewnij się, że baterie są prawidłowo umieszczone.
3. Jeśli wyświetlacz jest nieczytelny lub widoczne są tylko częściowe
segmenty, wyjmij baterie i włóż je ponownie.
LICZNIK
Pierwsze uruchomienie
Przed pierwszym uruchomieniem należy upewnić się, że wszystkie kable
zostały odpowiednio podłączone, a baterie prawidłowo zamontowane.
Wyświetlacz włączy się po naciśnięciu przycisku lub w momencie, gdy
zaczniesz pedałować.
Zaleca się, aby produkt był montowany przez co najmniej dwie osoby, aby
uniknąć ewentualnego zranienia
D: W taki sam sposób zamontuj podstawę pedału (5R) i prawe dolne ramię
(6R) do korby (22) oraz kolumny kierownicy (2).
E: przymocuj pedały (10L/R) do podstaw pedałów (5L/R) za pomocą śruby
krzyżakowej (33), płaskiej podkładki (34) oraz nylonowej nakrętki (35).
KROK 4
A: Włóż przewód czujnika pulsu (50) do kolumny kierownicy (2). Zamocuj
kierownicę (8) na kolumnie kierownicy (2) za pomocą śruby krzyżakowej
(51) podkładki sprężystej (52) a następnie zamontuj pokrywę uchwytu
kierownicy (53).
B: Zamontuj górne części ramion (7L/R) do dolnych części ramion (6L/R)
za pomocą sworznia (45), podkładki łukowej (44) oraz nakrętki żołędnej
(58).
KROK 5 Połącz czujnik pulsu (50) i przewód oporu (18) z przewodami
licznika (9) następnie zamontuj licznik (9) na wspornik licznika znajdujący
się na górnej części kolumny kierownicy (2) za pomocą śruby krzyżakowej
(55) oraz płaskiej podkładki (54).
Aby przenieść trenażer ostrożnie unieś go na przednie rolki transportowe
(Rysunek– str.49) i trzymając go po obu stronach przemieść go w wybrane
miejsce.
kierownicy.. Aby zmniejszyć opór przekręcamy gałkę regulacji w kierunku
liczby „1", aby zwiększyć opór przekręcamy gałkę w kierunku liczby „8".
Dla osiągnięcia zadowalającego rezultatu natężenie powinno być
ustawiane podczas treningu .
 W przypadku braku regulacji oporu, proszę upewnić się czy górny
przewód czujnika jest dobrze połączony z dolnym przewodem.
UWAGA: Ze względu na ochronę środowiska naturalnego, zużytych baterii,
zasilaczy, silniczków itp. nie należy wyrzucać ze śmieciami gospodarstwa
domowego. Zużyte baterie, zasilacze, akumulatory itp. należy przekazać
placówce, która dokona utylizacji w sposób zgodny z obowiązującym
prawem o ochronie środowiska naturalnego.Zaleca się okresowe
sprawdzanie przewodu elektrycznego i wtyczki. Nigdy nie ciągnij za kabel.
W przypadku uszkodzenia, urządzenie nie powinno być używane.
Nigdy nie naprawiaj urządzenia na własną rękę. Naprawy powinien
dokonać wykwalifikowany pracownik firmy SPOKEY.
INSTRUKCJA OBSŁUGI LICZNIKA
4. Po wyjęciu baterii wszystkie wartości funkcji zostaną
wyzerowane.
Automatyczne włączanie/wyłączanie (auto on/off)
Wyświetlacz włączy się automatycznie jeżeli zaczniesz ruszać pedałami,
lub naciśniesz dowolny klawisz.
Wyświetlacz wyłączy się automatycznie jeżeli zaprzestaniesz treningu na
dłużej niż 4 minuty.
