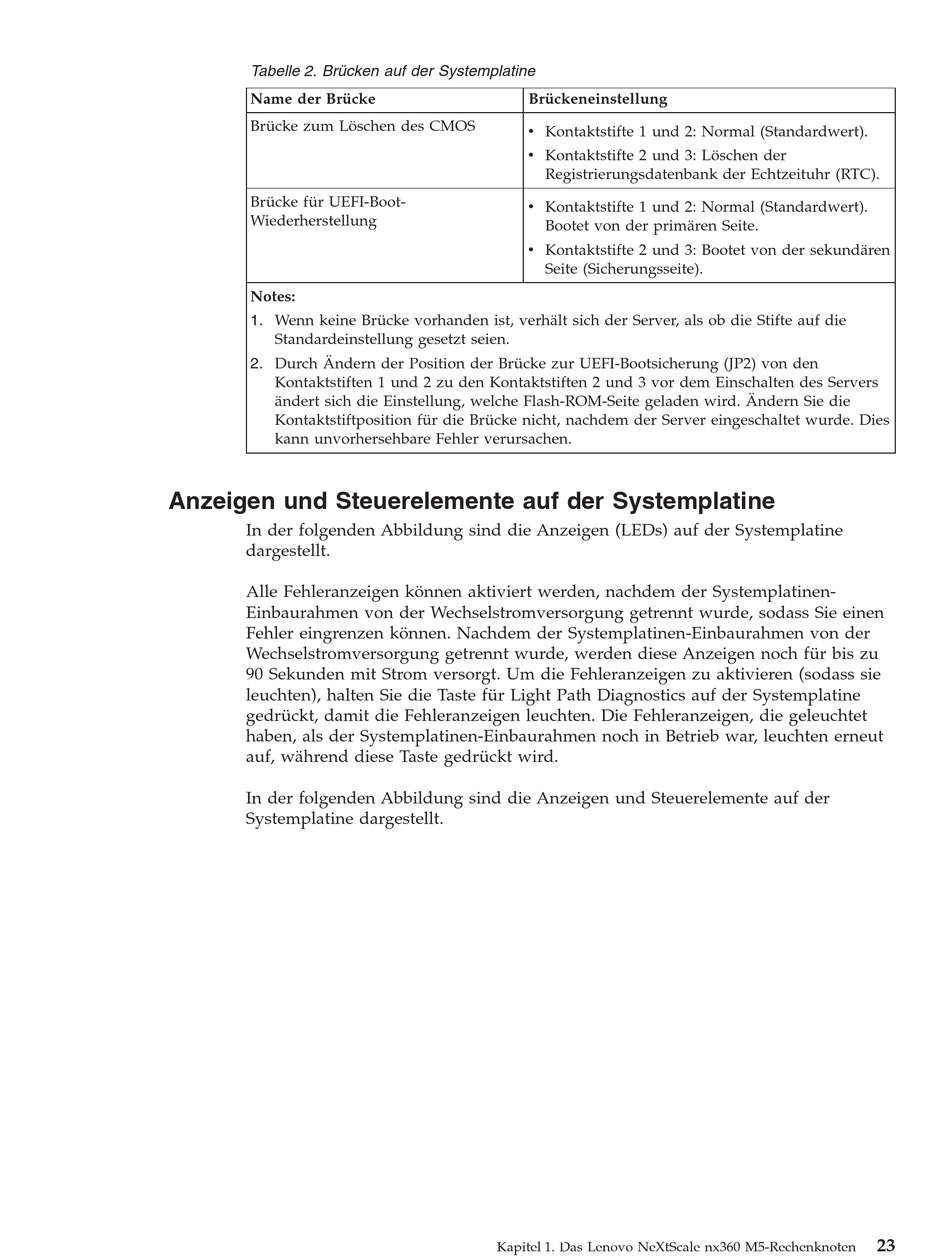

Tabelle 2. Brücken auf der Systemplatine
Name der Brücke
Brücke zum Löschen des CMOS
Brücke für UEFI-Boot-
Wiederherstellung
Notes:
1. Wenn keine Brücke vorhanden ist, verhält sich der Server, als ob die Stifte auf die
Standardeinstellung gesetzt seien.
2. Durch Ändern der Position der Brücke zur UEFI-Bootsicherung (JP2) von den
Kontaktstiften 1 und 2 zu den Kontaktstiften 2 und 3 vor dem Einschalten des Servers
ändert sich die Einstellung, welche Flash-ROM-Seite geladen wird. Ändern Sie die
Kontaktstiftposition für die Brücke nicht, nachdem der Server eingeschaltet wurde. Dies
kann unvorhersehbare Fehler verursachen.
Anzeigen und Steuerelemente auf der Systemplatine
In der folgenden Abbildung sind die Anzeigen (LEDs) auf der Systemplatine
dargestellt.
Alle Fehleranzeigen können aktiviert werden, nachdem der Systemplatinen-
Einbaurahmen von der Wechselstromversorgung getrennt wurde, sodass Sie einen
Fehler eingrenzen können. Nachdem der Systemplatinen-Einbaurahmen von der
Wechselstromversorgung getrennt wurde, werden diese Anzeigen noch für bis zu
90 Sekunden mit Strom versorgt. Um die Fehleranzeigen zu aktivieren (sodass sie
leuchten), halten Sie die Taste für Light Path Diagnostics auf der Systemplatine
gedrückt, damit die Fehleranzeigen leuchten. Die Fehleranzeigen, die geleuchtet
haben, als der Systemplatinen-Einbaurahmen noch in Betrieb war, leuchten erneut
auf, während diese Taste gedrückt wird.
In der folgenden Abbildung sind die Anzeigen und Steuerelemente auf der
Systemplatine dargestellt.
Brückeneinstellung
v Kontaktstifte 1 und 2: Normal (Standardwert).
v Kontaktstifte 2 und 3: Löschen der
Registrierungsdatenbank der Echtzeituhr (RTC).
v Kontaktstifte 1 und 2: Normal (Standardwert).
Bootet von der primären Seite.
v Kontaktstifte 2 und 3: Bootet von der sekundären
Seite (Sicherungsseite).
Kapitel 1. Das Lenovo NeXtScale nx360 M5-Rechenknoten
23
