ThinkSystem SR250 V3
Systemkonfigurationshandbuch
Maschinentypen: 7DCL und 7DCM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo ThinkSystem SR250 V3

Inhaltszusammenfassung für Lenovo ThinkSystem SR250 V3

  • Seite 1 ThinkSystem SR250 V3 Systemkonfigurationshandbuch Maschinentypen: 7DCL und 7DCM...

  • Seite 2: Anmerkung

    Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: https://pubs.lenovo.com/safety_documentation/ Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Erste Ausgabe (Februar 2024) ©...

  • Seite 3: Inhaltsverzeichnis

    Inhalt des Serverpakets ... . Produktmerkmale ....1 Server identifizieren und auf Lenovo XClarity Tech-Tipps ....2 Controller zugreifen .
  • Seite 4 ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 5: Sicherheit

    Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2024...

  • Seite 6: Sicherheitsprüfungscheckliste

    Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
  • Seite 7 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
  • Seite 8 ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 9: Kapitel 1. Einführung

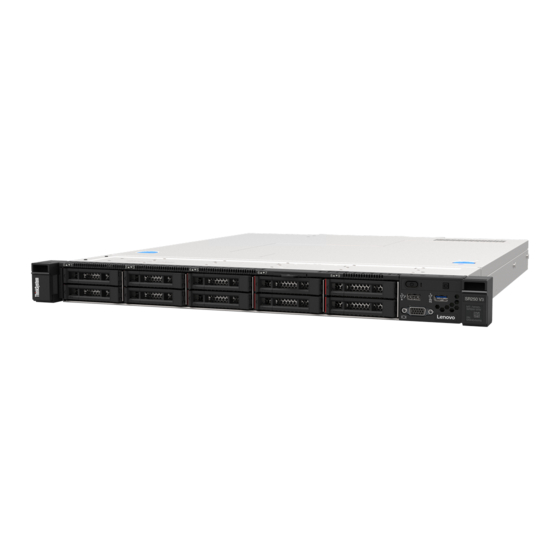

    Kapitel 1. Einführung Der ThinkSystem SR250 V3 Server (Typen 7DCL und 7DCM) ist ein 1U-Rack-Server für die Verarbeitung von Netzwerktransaktionen bei hohem Datenverkehrsaufkommen. Dieser leistungsfähige Server mit einem Kern ist ideal für Netzumgebungen geeignet, die eine leistungsfähige Mikroprozessorleistung, Ein-/Ausgabe- Flexibilität und einen hohen Verwaltungskomfort erfordern.

  • Seite 10: Integrierte Netzunterstützung

    Auf dem Systemserviceetikett, das an der Abdeckung des Servers angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit den Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur Verfügung.

  • Seite 11: Sicherheitsempfehlungen

    Problems. Sicherheitsempfehlungen Lenovo hat sich der Entwicklung von Produkten und Services verschrieben, die den höchsten Sicherheitsstandards entsprechen, um seine Kunden und ihre Daten zu schützen. Wenn potenzielle Sicherheitsrisiken gemeldet werden, liegt es in der Verantwortung des Lenovo Product Security Incident Response Teams (PSIRT), diese zu untersuchen und die Kunden zu informieren.
  • Seite 12 • Wenn eine ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit installiert ist, werden acht mit Software-RAID konfigurierte SATA/SAS-Laufwerke nicht unterstützt. • Das Deaktivieren von ThinkSystem M.2 SATA/NVMe 2-Bay Non-Hot-Swap RAID Enablement Kit über das UEFI- Konfigurationsmenü oder LXPM wird nicht unterstützt. Eine Liste der unterstützten M.2-Laufwerke finden Sie unter https://serverproven.lenovo.com ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
  • Seite 13 – ThinkSystem RAID 9350-8i 2GB Flash PCIe 12Gb Internal Adapter – ThinkSystem RAID 5350-8i PCIe 12Gb Internal Adapter Graphics Processing Unit (GPU) Dieser Server unterstützt einen GPU-Adapter im PCIe-Steckplatz 2: Eine Liste der unterstützten GPU-Adapter finden Sie unter https://serverproven.lenovo.com Kapitel 1 Einführung...
  • Seite 14 • Lenovo XClarity Controller (XCC) mit Funktionen zur Serviceprozessorsteuerung und Überwachung, Videocontroller und Funktionen zur Remotenutzung von Tastatur, Bildschirm, Maus und Festplattenlaufwerken. – Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://pubs.lenovo.com/lxcc-overview/...
  • Seite 15 • Unterstützt bis zu zwei Hot-Swap-Netzteile für eine redundante Stromversorgung: 800-W-Netzteil Wichtig: Redundante Netzteile im Server müssen dieselbe Marke, Wattleistung und Effizienzstufe aufweisen. Anmerkungen: • ThinkSystem SR250 V3 unterstützt nur Eingangsversorgung mit Wechselstrom. Verwenden Sie keine 240-VDC- Eingangsversorgung. • Die tatsächliche Energieeffizienz hängt von der Systemkonfiguration ab.

  • Seite 16: Mechanische Daten

    Anmerkung: Die Tiefe wird vom vorderen Montageflansch des Racks bis zur Rückseite des Servers gemessen. Gewicht Höchstgewicht: 12,3 kg (27,1 lbs) Umgebungsdaten Zusammenfassung der Umgebungsdaten des Servers. Je nach Modell treffen einige Angaben möglicherweise nicht zu. ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
  • Seite 17 Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.

  • Seite 18: Verunreinigung Durch Staubpartikel

    Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.

  • Seite 19: Verwaltungsoptionen

    Tabelle 1. Grenzwerte für Staubpartikel und Gase Verunreinigung Grenzwerte Reaktionsfreudige Schweregrad G1 gemäß ANSI/ISA 71.04-1985 Gase • Die Reaktivitätsrate von Kupfercoupons muss unter 200 Ångström pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen. • Die Reaktivitätsrate von Silbercoupons muss unter 200 Ångstrom pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen.

  • Seite 20: Übersicht

    Portables, leichtes Toolset für Serverkonfiguration, Datenerfassung und Firmwareaktualisierungen. Eignet sich sowohl für Verwaltung von einem als auch mehreren Servern. Schnittstelle • OneCLI: CLI-Anwendung Lenovo XClarity Essentials Toolset • Bootable Media Creator: CLI-Anwendung, GUI-Anwendung • UpdateXpress: GUI-Anwendung Verwendung und Downloads https://pubs.lenovo.com/lxce-overview/ ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
  • Seite 21 Server finden Sie unter https://pubs.lenovo.com/lxpm-overview/ Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.

  • Seite 22: Funktionen

    Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.

  • Seite 23: Kapitel 2. Serverkomponenten

    Anmerkung: Je nach Konfiguration weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab. Abbildung 2. Vorderansicht des Modells mit 3,5-Zoll-Simple-Swap-Laufwerken VGA-Anschluss (optional) E/A-Modul an der Vorderseite USB 2.0-Anschluss mit Lenovo XClarity Controller- 3,5-Zoll-Simple-Swap-Laufwerkpositionen Verwaltung USB 3.2 Gen 1-Anschluss (5 Gbit/s)
  • Seite 24 Die Verbindung zum Lenovo XClarity Controller wird hauptsächlich mit einem mobilen Gerät genutzt, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB- Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.

  • Seite 25: Modell Für 3,5-Zoll-Hot-Swap-Laufwerke

    Anmerkung: Je nach Konfiguration weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab. Abbildung 3. Vorderansicht des Modells mit 3,5-Zoll-Hot-Swap-Laufwerken VGA-Anschluss (optional) E/A-Modul an der Vorderseite USB 2.0-Anschluss mit Lenovo XClarity Controller- 3,5-Zoll-Hot-Swap-Laufwerkpositionen Verwaltung Rack-Entriegelungshebel USB 3.2 Gen 1-Anschluss (5 Gbit/s) VGA-Anschluss (optional) Zum Anschließen eines Bildschirms.

  • Seite 26: Modell Für 2,5-Zoll-Hot-Swap-Laufwerke

    Die Verbindung zum Lenovo XClarity Controller wird hauptsächlich mit einem mobilen Gerät genutzt, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB- Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.
  • Seite 27 Die Verbindung zum Lenovo XClarity Controller wird hauptsächlich mit einem mobilen Gerät genutzt, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB- Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.

  • Seite 28: Rückansicht

    Zum Anschließen eines Bildschirms. 2,5-Zoll-Hot-Swap-Laufwerkpositionen Installieren Sie die 2,5-Zoll-Hot-Swap-Laufwerke in diesen Positionen. Siehe „Hot-Swap-Laufwerk installieren“ im ThinkSystem SR250 V3 Benutzerhandbuch oder ThinkSystem SR250 V3 Hardware- Wartungshandbuch. Rack-Entriegelungshebel Drücken Sie den Entriegelungshebel auf beiden Seiten, um den Server vom Rack zu lösen und schieben Sie ihn heraus.

  • Seite 29: Vga-Anschluss

    Möglicherweise müssen Sie einen Stift oder eine auseinandergebogene Büroklammer verwenden, um den Knopf zu drücken. Sie können ihn auch nutzen, um einen Hauptspeicherauszug bei einem Systemabsturz zu erzwingen. Verwenden Sie diesen Schalter nur, wenn Sie vom Lenovo Support entsprechend angewiesen wurden.

  • Seite 30: Modell Mit Redundantem Netzteil

    Möglicherweise müssen Sie einen Stift oder eine auseinandergebogene Büroklammer verwenden, um den Knopf zu drücken. Sie können ihn auch nutzen, um einen Hauptspeicherauszug bei einem Systemabsturz zu erzwingen. Verwenden Sie diesen Schalter nur, wenn Sie vom Lenovo Support entsprechend angewiesen wurden.

  • Seite 31: Ansicht Von Oben

    Nutzung der NIC eingeschaltet und wählen Sie Integrierter Anschluss 1 aus. XCC-Systemmanagementanschluss (1 GB RJ-45) Der Server verfügt über einen 1 Gb RJ-45-Anschluss, der für Lenovo XClarity Controller(XCC)-Funktionen vorgesehen ist. Sie können über den Systemverwaltungsanschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden.

  • Seite 32: Ansicht Von Oben Des Servers (2,5-Zoll-Laufwerkmodell)

    Ansicht von oben des Servers (2,5-Zoll-Laufwerkmodell) Abbildung 7. Ansicht von oben des Servers (2,5-Zoll-Laufwerkmodell) Netzteilpositionen Lüfter PCIe-Adapter Schalter gegen unbefugten Zugriff Systemplatine Rückwandplatine für Laufwerk Prozessor CFF RAID-Adapter Speichermodul-Steckplätze Flash-Stromversorgungsmodul Luftführung Abdeckung der Stromversorgungsplatine ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 33: E/A-Modul An Der Vorderseite

    Ansicht von oben des Servers (3,5-Zoll-Laufwerkmodell) Abbildung 8. Ansicht von oben des Servers (3,5-Zoll-Laufwerkmodell) Netzteilpositionen Lüfter PCIe-Adapter Rückwandplatine oder Rückwand für Laufwerk Systemplatine Schalter gegen unbefugten Zugriff Prozessor Flash-Stromversorgungsmodul Speichermodul-Steckplätze Abdeckung der Stromversorgungsplatine Luftführung E/A-Modul an der Vorderseite Das E/A-Modul an der Vorderseite des Servers verfügt über Steuerelemente, Anschlüsse und Anzeigen. Das E/A-Modul an der Vorderseite variiert je nach Modell.
  • Seite 34 • Die Anzeige leuchtet: Das Laufwerk ist eingeschaltet, aber liest bzw. schreibt nicht aktiv Daten. • Die Anzeige blinkt: Es wird gerade auf das Laufwerk zugegriffen. Anzeige für Netzaktivität (grün) Die Betriebsanzeige hilft Ihnen, die Netzwerkverbindung und -aktivitäten zu erkennen. ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 35: Rückwände Und Rückwandplatinen

    Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
  • Seite 36 Rückwand, vier 3,5-Zoll-Simple-Swap-Laufwerke (Verbindung mit Gen 3 RAID-Adapter) Abbildung 12. Rückwand, vier 3,5-Zoll-Simple-Swap-Laufwerke (Verbindung mit Gen 3 RAID-Adapter) Rückwand, vier 3,5-Zoll-Simple-Swap-Laufwerke (Verbindung mit Gen 4 RAID-Adapter) Abbildung 13. Rückwand, vier 3,5-Zoll-Simple-Swap-Laufwerke (Verbindung mit Gen 4 RAID-Adapter) ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
  • Seite 37 Rückwand, drei 3,5-Zoll-Simple-Swap-SATA-Laufwerke und zwei NVMe-Laufwerke (Verbindung mit integrierten Anschlüssen) Abbildung 14. Rückwand, drei 3,5-Zoll-Simple-Swap-SATA-Laufwerke und zwei NVMe-Laufwerke (Verbindung mit integrierten Anschlüssen) Rückwandplatine, vier 3,5-Zoll-Hot-Swap-Laufwerke Abbildung 15. Rückwandplatine, vier 3,5-Zoll-Hot-Swap-Laufwerke Rückwandplatine, acht 2,5-Zoll-Hot-Swap-Laufwerke Abbildung 16. Rückwandplatine, acht 2,5-Zoll-Hot-Swap-Laufwerke Kapitel 2 Serverkomponenten...

  • Seite 38: Pcie-Adapterkartenbaugruppe

    Abbildung 17. Rückwandplatine, zehn 2,5-Zoll-Hot-Swap-Laufwerke PCIe-Adapterkartenbaugruppe Mithilfe dieser Informationen erfahren Sie, wo sich die Anschlüsse an der PCIe-Adapterkartenbaugruppe befinden. x16 PCIe-Adapter Abbildung 18. x16 PCIe-Adapter Steckplatz 2: PCIe Gen5 x16 im x16-Steckplatz, flach x16/x8-PCIe-Adapter Abbildung 19. x16/x8-PCIe-Adapter ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 39: Layout Der Systemplatine

    Abbildung 20. Anschlüsse auf der Systemplatine Tabelle 2. Anschlüsse auf der Systemplatine Prozessorsockel SATA-Anschluss 0-3 USB 3.2 Gen 1-Anschluss SGPIO1-Anschluss Ethernet-2-Anschluss Anschluss für Lüfter 3 Ethernet-1-Anschluss (gemeinsam genutzt mit XCC- SATA-Anschluss 5 Netzwerkanschluss) Lenovo XClarity Controller (XCC)- SATA-Anschluss 4 Verwaltungsanschluss Kapitel 2 Serverkomponenten...

  • Seite 40: Schalter Auf Der Systemplatine

    2. Alle Schalter- oder Brückenblöcke auf der Systemplatine, die in den Abbildungen in diesem Dokument nicht dargestellt sind, sind reserviert. Anmerkung: Wenn sich oben auf den Schalterblöcken eine durchsichtige Schutzfolie befindet, müssen Sie sie entfernen und beiseite legen, um auf die Schalter zugreifen zu können. ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 41: Systemanzeigen Und Diagnoseanzeige

    Echtzeituhr. Reserviert Reserviert Brücke zum Erzwingen eines XCC- • Aus: Normal (Standard). Updates • Ein: Zwingt den Lenovo XClarity Controller, auf die neueste Version zu aktualisieren. Reserviert Reserviert Systemanzeigen und Diagnoseanzeige Im folgenden Abschnitt erhalten Sie Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige.

  • Seite 42: Laufwerkanzeigen

    Das E/A-Modul an der Vorderseite des Servers verfügt über Steuerelemente, Anschlüsse und Anzeigen. Das E/A-Modul an der Vorderseite variiert je nach Modell. Abbildung 23. E/A-Modul an der Vorderseite des 2,5-Laufwerkgehäuses Abbildung 24. E/A-Modul an der Vorderseite des 3,5-Laufwerkgehäuses ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
  • Seite 43 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.

  • Seite 44: Systemanzeigen An Der Rückseite

    Taste drücken, um die ID-Anzeigen an der Vorder- und Rückseite ein-/auszuschalten oder blinken zu lassen. Netzteilanzeigen In der Abbildung in diesem Abschnitt sind die Anzeigen am Netzteil dargestellt. Anzeigen an fest installierten Netzteileinheiten Abbildung 26. Anzeigen an fest installierten Netzteileinheiten ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 45: Anzeige Der Hot-Swap-Netzteileinheit

    Tabelle 4. Anzeigen an fest installierten Netzteileinheiten Anzeige Beschreibung Anzeige für • Aus: Das Netzteil ist nicht an die Stromquelle angeschlossen oder es ist ein Fehler bei eingehenden Strom (grün) der Stromversorgung aufgetreten. • Grün: Das Netzkabel ist an die Stromquelle angeschlossen. Anzeige für •...
  • Seite 46 Dieser Zustand hält ungefähr 5 bis 10 Sekunden an. • Langsames Blinken (einmal pro Sekunde): Der Server ist ausgeschaltet und bereit zum Einschalten. Drücken Sie den Netzschalter, um den Server einzuschalten. • Ein: Der Server ist eingeschaltet. ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 47: Anzeigen Am Firmware- Und Rot-Sicherheitsmodul

    Anzeigen am Firmware- und RoT-Sicherheitsmodul In der folgenden Abbildung sind die Anzeigen auf dem ThinkSystem V3 Firmware and Root of Trust Security Module (Firmware and RoT Security Module) dargestellt. Abbildung 29. Anzeigen am Firmware- und RoT-Sicherheitsmodul AP0-Anzeige (grün) AP1-Anzeige (grün) Anzeige für kritischen Fehler (gelb) Tabelle 6.

  • Seite 48: Anzeigen Für Xcc-Systemmanagement-Anschluss

    Verwenden Sie diese grüne Anzeige, um den Netzwerkaktivitätsstatus zu überprüfen: Systemmanage- • Aus: Der Server ist mit keinem LAN verbunden. mentanschluss • Grün: Das Netzwerk ist verbunden und aktiv. (1 Gb RJ45) Aktivitätsanzeige des Ethernet- Anschlusses ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 49: Kapitel 3. Teileliste

    • T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
  • Seite 50 Weitere Informationen zur Bestellung von Teilen: 1. Rufen Sie auf und navigieren Sie zur Unterstützungsseite für Ihren Server. http://datacentersupport.lenovo.com 2. Klicken Sie auf Teile. 3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Obere Abdeckung ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
  • Seite 51 Tabelle 7. Teileliste: 2,5-Zoll-Laufwerkmodell (Forts.) Index Beschreibung M.2-Halteklammer PCIe-Adapterkartenbaugruppe PCIe-Adapter M.2-Bootadapter PCIe-Adapter für M.2-Bootadapter Gehäuse für CPRS Hot-Swap-Netzteileinheit CMOS-Batterie (CR2032) Luftführung Lüfter Abdeckung der Stromversorgungsplatine Gehäuse für fest installiertes Netzteil CPRS Hot-Swap-Netzteileinheit Fest installierte Netzteileinheit Schalter gegen unbefugten Zugriff Rack-Verriegelungen CPRS Abdeckblende für Hot-Swap-Netzteil Kabel E/A-Modul an der Vorderseite...
  • Seite 52 3,5-Zoll-Laufwerkmodelle Abbildung 32. Serverkomponenten: 3,5-Zoll-Laufwerkmodell ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
  • Seite 53 Weitere Informationen zur Bestellung von Teilen: 1. Rufen Sie auf und navigieren Sie zur Unterstützungsseite für Ihren Server. http://datacentersupport.lenovo.com 2. Klicken Sie auf Teile. 3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Obere Abdeckung M.2-Halteklammer...

  • Seite 54: Netzkabel

    • Für Einheiten mit 230-Volt-Betrieb (außerhalb der Vereinigten Staaten): Verwenden Sie ein Kabelset mit geerdetem Netzanschlussstecker. Das Kabelset sollte über die jeweiligen Sicherheitsgenehmigungen des Landes verfügen, in dem das Gerät installiert wird. • Netzkabel für bestimmte Länder oder Regionen sind üblicherweise nur in diesen Ländern und Regionen erhältlich. ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 55: Kapitel 4. Entpacken Und Einrichten

    Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die Serverkonfiguration“...

  • Seite 56: Lenovo Xclarity Controller-Netzwerkzugriffsetikett

    Informationskarte oben mittig an der Vorderseite des Gehäuses angebracht. So können Sie schnell auf die MAC-Adresse zugreifen. Abbildung 34. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte Service-Etikett und QR-Code Außerdem enthält das Systemservice-Etikett, das sich auf der Innenseite der vorderen oberen Abdeckung befindet, einen QR-Code für den mobilen Zugriff auf Serviceinformationen.

  • Seite 57: Prüfliste Für Die Serverkonfiguration

    Abbildung 35. Service-Etikett und QR-Code Prüfliste für die Serverkonfiguration Stellen Sie anhand der Prüfliste für die Serverkonfiguration sicher, dass Sie alle Aufgaben zur Konfiguration des Servers ausgeführt haben. Der Konfigurationsprozess für den Server variiert je nach Konfiguration des Servers im Auslieferungszustand. In einigen Fällen ist der Server bereits vollständig konfiguriert und muss nur noch an das Netz und an eine Netzsteckdose angeschlossen werden.
  • Seite 58 Gehen Sie wie folgt vor, um Ihr System zu konfigurieren. Detaillierte Anweisungen hierzu finden Sie im Abschnitt Kapitel 5 „Systemkonfiguration“ auf Seite 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware für den Server, falls erforderlich.

  • Seite 59: Kapitel 5. Systemkonfiguration

    Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://pubs.lenovo.com/lxpm-overview/...

  • Seite 60: Vorderen Usb-Anschluss Für Die Lenovo Xclarity Controller-Verbindung Festlegen

    Kapitel 2 „Serverkomponenten“ auf Seite • Wenn sich ein Schraubenschlüsselsymbol am USB-Anschluss Ihres Servers befindet, können Sie den USB-Anschluss für die Verbindung mit Lenovo XClarity Controller festlegen. Es ist zudem der einzige USB-Anschluss, der die USB-Automatisierungsaktualisierung des Firmware- und RoT-Sicherheitsmoduls unterstützt.

  • Seite 61: Firmware Aktualisieren

    Statische Bündel (Service Packs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als statische Bündel (Service Packs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
  • Seite 62 Linux Enterprise Server (SLES) erstellt. Es sind auch maschinentypspezifische statische Bündel (Service Packs) erhältlich, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug...
  • Seite 63 Firmwareaktualisierung finden Sie unter: Abschnitt „Firmwareaktualisierung“ in der LXPM-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxpm-overview/ • Lenovo XClarity Controller Wenn Sie ein bestimmtes Update installieren müssen, können Sie für einen bestimmten Server die Lenovo XClarity Controller-Schnittstelle verwenden. Anmerkungen: Kapitel 5 Systemkonfiguration...
  • Seite 64 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxcc-overview/ – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.

  • Seite 65: Firmware Konfigurieren

    Anmerkungen: Lenovo XClarity Provisioning Manager bietet eine grafische Benutzeroberfläche zum Konfigurieren eines Servers. Außerdem steht die textbasierte Schnittstelle zur Systemkonfiguration (das Setup Utility) zur Verfügung. Über Lenovo XClarity Provisioning Manager können Sie den Server neu starten und auf die textbasierte Oberfläche zugreifen. Außerdem können Sie die textbasierte Schnittstelle als angezeigte Standardschnittstelle festlegen, wenn Sie LXPM starten.

  • Seite 66: Speichermodulkonfiguration

    Mithilfe einer konsistenten Konfiguration können Sie alle Server bereitstellen und vorab bereitstellen. Konfigurationseinstellungen (wie lokaler Speicher, E/A-Adapter, Booteinstellungen, Firmware, Ports und Lenovo XClarity Controller sowie die UEFI-Einstellungen) werden als Servermuster gespeichert, das auf einen oder mehrere verwaltete Server angewendet werden kann. Wenn die Servermuster aktualisiert werden, werden die entsprechenden Änderungen automatisch auf den entsprechenden Servern...

  • Seite 67: Raid-Konfiguration

    Laufwerk wird dem Hostbetriebssystem als physische Platte angezeigt und kann zur Erstellung von logischen Laufwerken oder Volumen für das Betriebssystem partitioniert werden. Eine Einführung zum Thema RAID finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0578-lenovo-raid-introduction Ausführliche Informationen zu RAID-Verwaltungstools und -Ressourcen finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0579-lenovo-raid-management-tools-and-resources...

  • Seite 68: Betriebssystem Implementieren

    Verfügbare Tools: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI https://pubs.lenovo.com/lxce-onecli/onecli_r_uxspi_proxy_tool – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://pubs.lenovo.com/lxci-deploypack-sccm/dpsccm_c_endtoend_deploy_scenario • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxpm-overview/...

  • Seite 69: Serverkonfiguration Sichern

    Sicherung der Serverkonfiguration zu erstellen. Stellen Sie sicher, Sicherungen für die folgenden Serverkomponenten zu erstellen: • Verwaltungsprozessor Sie können die Verwaltungsprozessorkonfiguration über die Lenovo XClarity Controller- Benutzerschnittstelle sichern. Weitere Informationen zur Sicherung der Verwaltungsprozessorkonfiguration finden Sie unter: Abschnitt „BMC-Konfiguration sichern“ in der XCC-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxcc-overview/...
  • Seite 70 ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 71: Anhang A. Hilfe Und Technische Unterstützung Anfordern

    Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).

  • Seite 72: Servicedaten Erfassen

    Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.

  • Seite 73: Support Kontaktieren

    Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
  • Seite 74 ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 75: Anhang B. Dokumente Und Unterstützung

    – Einführung in UEFI-Einstellungen Support-Websites In diesem Abschnitt finden Sie Informationen zum Herunterladen von Treibern und Firmware sowie Unterstützungsressourcen. Support und Downloads • Website zum Herunterladen von Treibern und Software für ThinkSystem SR250 V3 – https://datacentersupport.lenovo.com/tw/en/products/servers/thinksystem/sr250v3/7dcl/downloads/driver- list/ • Lenovo Rechenzentrenforum –...

  • Seite 76: Lenovo Datenschutzerklärung

    • Lenovo ServerProven-Website (Kompatibilitätssuche für Zusatzeinrichtungen) – https://serverproven.lenovo.com • Installationsanweisungen für das Betriebssystem – https://pubs.lenovo.com/#os-installation • ETicket senden (Serviceanforderung) – https://support.lenovo.com/servicerequest • Produktbenachrichtigungen der Lenovo Data Center Group abonnieren (zeitnahe Informationen zu Firmwareaktualisierungen) – https://datacentersupport.lenovo.com/solutions/ht509500 ThinkSystem SR250 V3 Systemkonfigurationshandbuch...

  • Seite 77: Anhang C. Hinweise

    Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.

  • Seite 78: Marken

    Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.

  • Seite 79: Bsmi Rohs-Erklärung Für Region Taiwan

    Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: https://pubs.lenovo.com/important_notices/ BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang C. Hinweise...
  • Seite 80 ThinkSystem SR250 V3 Systemkonfigurationshandbuch...
