1. Lesen Sie die Abschnitte „Sicherheit" auf Seite vii und „Installationsrichtlinien"
2. Wenn der Rechenknoten auf einem NeXtScale n1200 Enclosure installiert ist,
3. Legen Sie den Rechenknoten vorsichtig auf einer ebenen, antistatischen
Informationen zu diesem Vorgang
Anmerkung: Halterungen für PCI-Adapterkarten müssen auch dann installiert
werden, wenn Sie keinen GPU-Adapter installieren.
Gehen Sie wie folgt vor, um eine PCI-Adapterkartenbaugruppe im
GPU-Einbaurahmen zu installieren:
Vorgehensweise

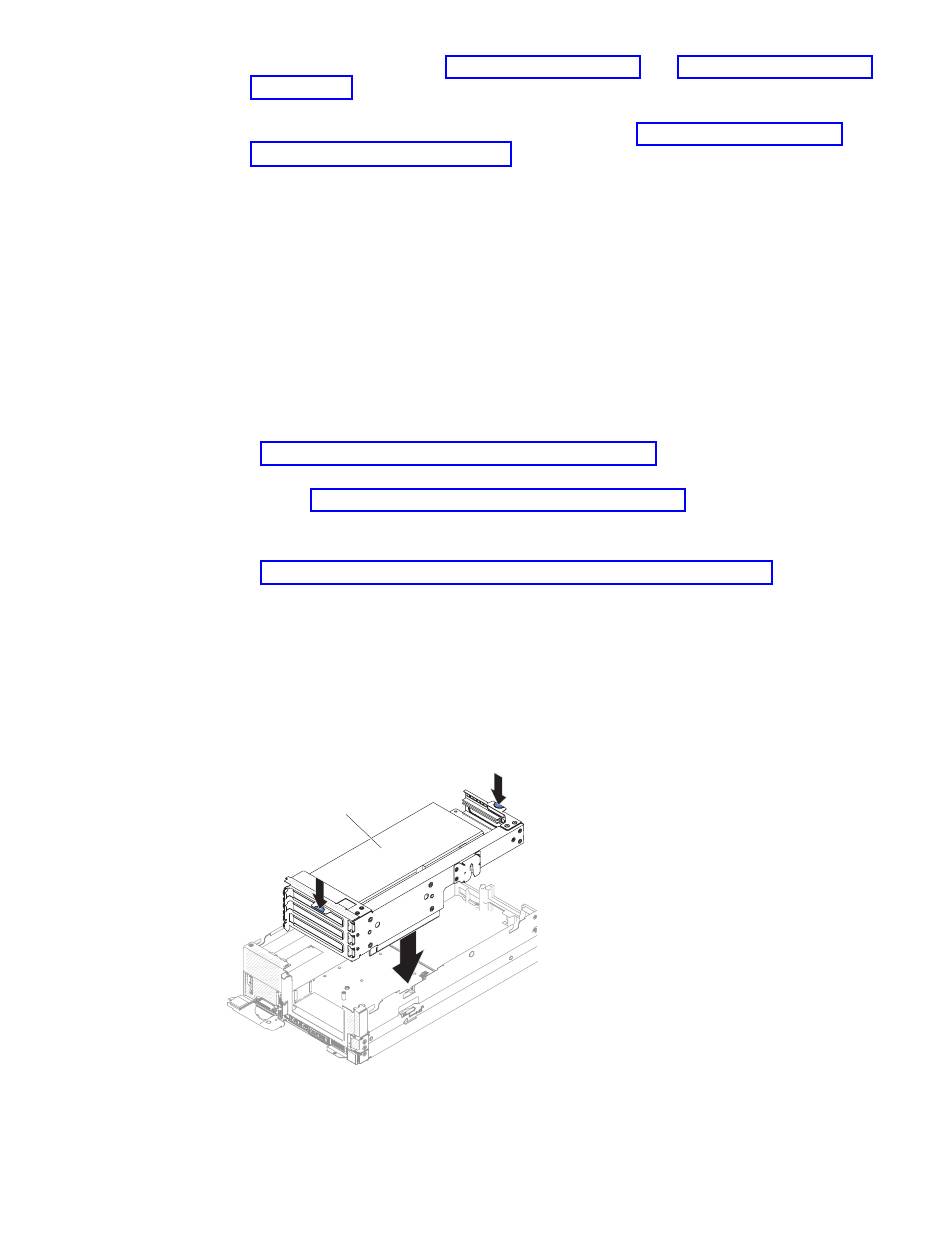

Abbildung 109. Installation der PCI-Adapterkartenbaugruppe an der Vorderseite
198
Lenovo NeXtScale nx360 M5 Typ 5465: Installations- und Wartungshandbuch
auf Seite 112.
entfernen Sie ihn (Anweisungen finden Sie unter „Rechenknoten aus einem
Gehäuse entfernen" auf Seite 115).
Oberfläche mit der Frontblende zu Ihnen gerichtet ab.
1. Entfernen Sie die Abdeckung (siehe hierzu den Abschnitt
„Rechenknotenabdeckung entfernen" auf Seite 124).
2. Installieren Sie den GPU-Adapter in der neuen PCI-Adapterkartenbaugruppe
(siehe „Adapter/GPU-Adapter ersetzen" auf Seite 201).
3. Entfernen Sie ggf. die PCI-Abdeckblende vom Server.
4. Installieren Sie den GPU-Einbaurahmen erneut auf dem Rechenknoten (siehe
„GPU-Einbaurahmen im Rechenknoten installieren" auf Seite 122).
5. Richten Sie die Gehäusebaugruppe für die PCI-Adapterkarte am
PCI-Adapterkartenanschluss auf der Systemplatine aus. Fassen Sie dann die
Rückseite des Berührungspunktes des Gehäuses für die PCI-Adapterkarte und
die passende Position an der Vorderseite des Gehäuses für die
PCI-Adapterkarte an der Gehäusebaugruppe für die PCI-Adapterkarte.
6. Drücken Sie die Gehäusebaugruppe für die PCI-Adapterkarte fest nach unten,
bis sie ordnungsgemäß im Anschluss auf der Systemplatine sitzt.
PCI-Adapterkartenbaugruppe
an der Vorderseite
