v Stellen Sie sicher, dass das Laufwerk ordnungsgemäß in der Laufwerkposition
installiert ist.
v Lesen Sie die Anweisungen zum Installieren eines Festplattenlaufwerks in der
Dokumentation zum ServeRAID-Adapter.
v Alle Laufwerke im Server müssen die gleiche Nennübertragungsgeschwindigkeit
beim Durchsatz haben. Die Verwendung von Laufwerken mit unterschiedlichen
Nennübertragungsgeschwindigkeiten kann dazu führen, dass alle Laufwerke mit
der Geschwindigkeit des langsamsten Laufwerks funktionieren.
v Wenn Sie Schritte ausführen, bei denen Kabel angebracht oder entfernt werden,
müssen Sie den Rechenknoten ausschalten.
Achtung: Wenn interne Serverkomponenten bei eingeschaltetem Server
elektrostatisch geladen werden, wird der Server möglicherweise gestoppt und es
kann zu Datenverlust kommen. Um dies zu verhindern, sollten Sie immer ein
Antistatikarmband oder ein anderes Erdungssystem verwenden, wenn Sie am
eingeschalteten Server arbeiten.
Informationen zu diesem Vorgang
Gehen Sie wie folgt vor, um ein 2,5-Zoll-Festplattenlaufwerk zu installieren.
Vorgehensweise
1. Lesen Sie die Abschnitte „Sicherheit" auf Seite vii und „Installationsrichtlinien"
auf Seite 112.
2. Wenn der Rechenknoten auf einem NeXtScale n1200 Enclosure installiert ist,
entfernen Sie ihn (Anweisungen finden Sie unter „Rechenknoten aus einem
Gehäuse entfernen" auf Seite 115).
3. Legen Sie den Rechenknoten vorsichtig auf einer ebenen, antistatischen
Oberfläche mit der Frontblende zu Ihnen gerichtet ab.
4. Entfernen Sie die Abdeckung (siehe hierzu den Abschnitt
„Rechenknotenabdeckung entfernen" auf Seite 124).
5. Ziehen Sie den Kolben am Gehäuse des 2,5-Zoll-Festplattenlaufwerks heraus
und drehen Sie das Gehäuse nach oben.
2,5-Zoll-Festplatten-
laufwerkgehäuse
2

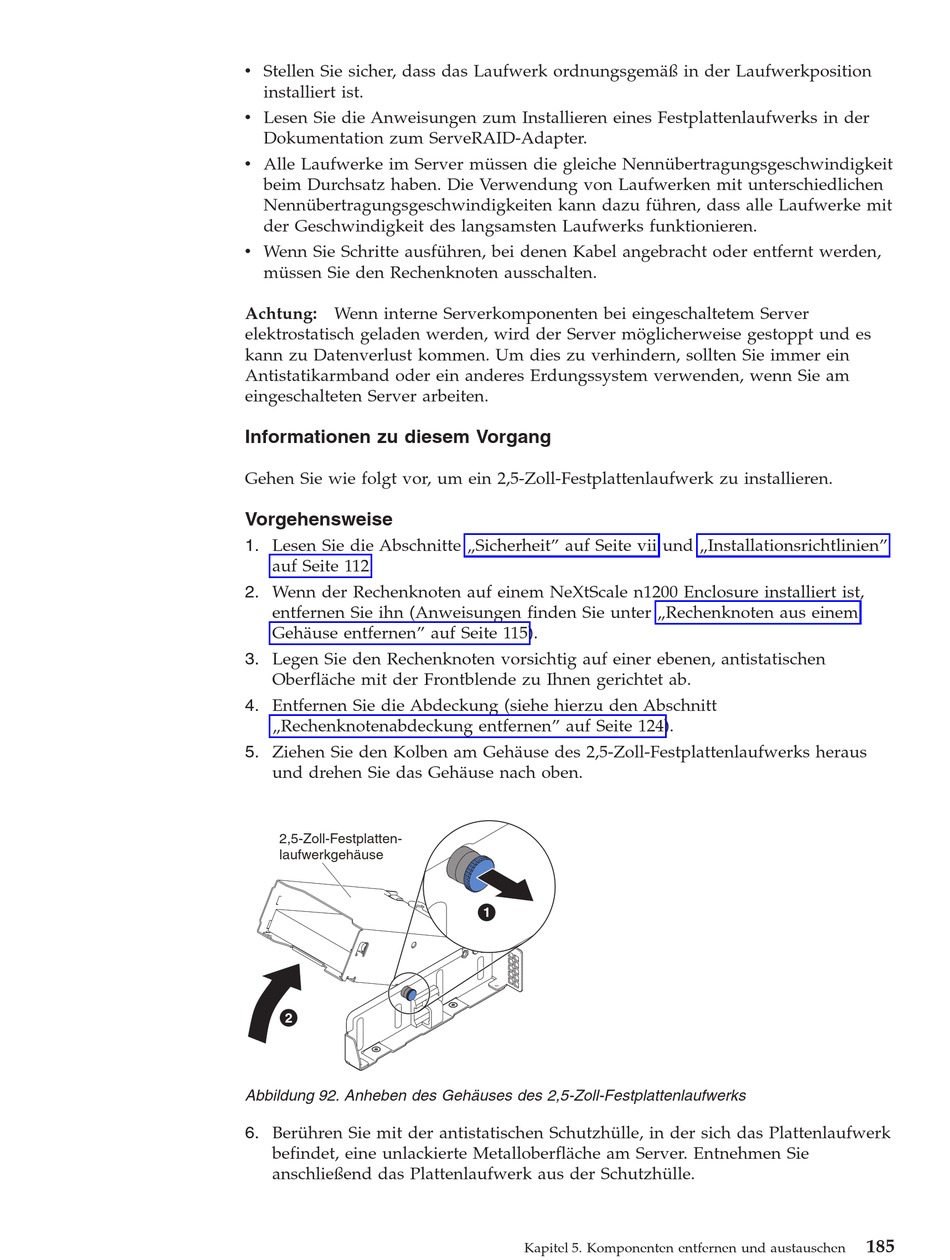

Abbildung 92. Anheben des Gehäuses des 2,5-Zoll-Festplattenlaufwerks
6. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Plattenlaufwerk
befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie
anschließend das Plattenlaufwerk aus der Schutzhülle.
1
Kapitel 5. Komponenten entfernen und austauschen
185
