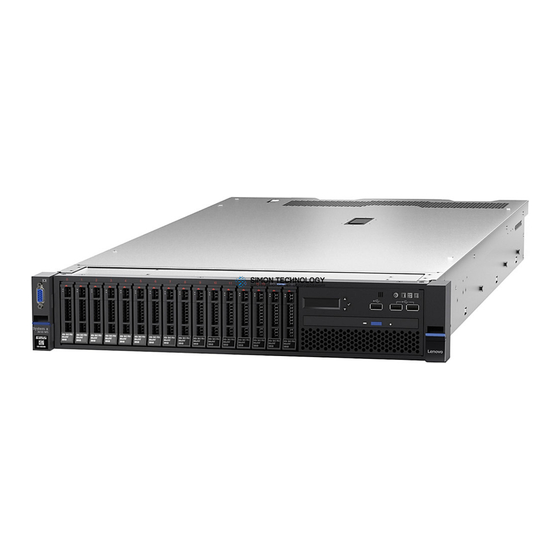

Lenovo System x3650 M5
Typ 5462
Installations- und Wartungshandbuch

Werbung

loading

Verwandte Anleitungen für Lenovo x3650 M5

Inhaltszusammenfassung für Lenovo x3650 M5

  • Seite 1 Lenovo System x3650 M5 Typ 5462 Installations- und Wartungshandbuch...
  • Seite 3 Lenovo System x3650 M5 Typ 5462 Installations- und Wartungshandbuch...
  • Seite 4 Anhang D, „Hilfe und technische Unterstützung anfordern”, auf Seite 735, „Bemerkungen” auf Seite 739, das Dokument Informationen zur Garantie, die Sicherheitshinweise und das Benutzerhandbuch mit Hinweisen zum Umweltschutz auf der Dokumentations-CD von IBM. Dritte Ausgabe (April 2015) © Copyright Lenovo 2015.

  • Seite 5: Inhaltsverzeichnis

    . 65 Kapitel 4. Teileliste, Lenovo System IBM Systems Director aktualisieren . 65 x3650 M5 Typ 5462 ..129 UUID (Universal Unique Identifier) aktualisieren 67 Austauschbare Serverkomponenten . . 129 DMI/SMBIOS-Daten aktualisieren .
  • Seite 6 . 726 Testergebnisse beim DSA-Bandlaufwerk . 732 Anhang D. Hilfe und technische Unterstützung anfordern ..735 Bevor Sie sich an den Kundendienst wenden . . 735 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 7: Sicherheit

    Ennen kuin asennat tämän tuotteen, lue turvaohjeet kohdasta Safety Information. Avant d'installer ce produit, lisez les consignes de sécurité. Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. © Copyright Lenovo 2015...

  • Seite 8: Sicherheitshinweise

    Alle Hinweise vom Typ "Vorsicht" und "Gefahr" in dieser Dokumentation sind mit einer Nummer gekennzeichnet. Diese Nummer dient als Querverweis zwischen Hinweisen vom Typ ACHTUNG oder GEFAHR und den in verschiedene Sprachen übersetzten Hinweisen in der Broschüre Safety Information (Sicherheitsinformationen). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 9 Wenn z. B. ein Hinweis vom Typ „Vorsicht“ als Hinweis 1 gekennzeichnet ist, sind auch die übersetzten Versionen dieses Hinweises im Dokument mit den Sicherheitshinweisen als Hinweis 1 gekennzeichnet. Lesen Sie unbedingt alle Hinweise vom Typ "Vorsicht" und "Gefahr" in dieser Dokumentation, bevor Sie die Prozeduren ausführen.
  • Seite 10 Gerät enthält keine zu wartenden Teile. v Die Bedienung des Geräts auf eine andere als die hier beschriebene Weise oder die Nichteinhaltung der hier beschriebenen Einstellungen oder Bedienschritte kann zur Freisetzung gefährlicher Laserstrahlung führen. viii Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 11 Gefahr Einige Lasergeräte enthalten eine Laserdiode der Klasse 3A oder 3B. Folgendes beachten: Laserstrahlung bei geöffneter Verkleidung. Nicht in den Strahl blicken. Keine Lupen oder Spiegel verwenden. Strahlungsbereich meiden. Class 1 Laser Product Laser Klasse 1 Laser Klass 1 Luokan 1 Laserlaite Appareil A Laser de Classe 1 Hinweis 4 VORSICHT:...
  • Seite 12 Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen. Hinweis 12 Vorsicht: Das folgende Etikett weist auf eine heiße Oberfläche hin. Hinweis 26 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 13: Gehäusesicherheitsinformationen, Hinweis

    Vorsicht: Keine Gegenstände auf die in einem Rack installierten Einheiten legen. Hinweis 27 Vorsicht: Gefährliche bewegliche Teile in der Nähe. Gehäusesicherheitsinformationen, Hinweis 2 Gefahr v Immer die Ausgleichsunterlagen des Gehäuseschranks absenken. v Immer Stabilisatoren am Rackschrank anbringen. v Server und optionale Einheiten immer von unten nach oben im Rackschrank installieren.
  • Seite 14 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 15: Kapitel 1. Der System X3650 M5-Server

    Aktualisierung von Firmware und Einheitentreibern sowie zum Abschließen der Installation müssen Business Partner auch die Anweisungen im Abschnitt „Anweisungen für Business Partner” auf Seite 321 beachten. Der Lenovo System x3650 M5 Typ 5462-Server hat eine Höhe von 2 U. :NONE. Dieser leistungsfähige Multi-Core-Server ist ideal für Netzumgebungen geeignet, die eine leistungsfähige Mikroprozessorleistung, Ein-/Ausgabe-Flexibilität und...
  • Seite 16 Abbildung 2. Vorderansicht eines 2,5-Zoll-Hot-Swap-Modells Sie können einen optionalen Satz zum Installieren der acht zusätzlichen Positionen für 2,5-Zoll-Festplattenlaufwerke erwerben. In der folgenden Abbildung ist ein Server mit sechzehn Positionen für 2,5-Zoll-Hot-Swap-Festplattenlaufwerke Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 17 Anmerkung: Das 3,5-Zoll-Simple-Swap-Basismodell unterstützt nur SATA-Simple-Swap-Festplattenlaufwerke. Mit der Simple-Swap-serveRAID- Funktion unterstützt es SATA- und SAS-Simple-Swap-Festplattenlaufwerke. SATA-Festplattenlaufwerkpositionen Abbildung 5. Vorderansicht eines 3,5-Zoll-Simple-Swap-Modells In der folgenden Abbildung ist ein Server mit acht Positionen für 3,5-Zoll-Hot-Swap-Festplattenlaufwerke dargestellt. Kapitel 1. Der System x3650 M5-Server...
  • Seite 18 Die Modell- und die Seriennummer befinden sich auf dem Kennungsetikett auf der Vorderseite des Servers, wie in der folgenden Abbildung dargestellt. Anmerkung: Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 19: Die Dokumentations-Cd

    Die Dokumentations-CD enthält die Dokumentation zum Server im PDF-Format. Auf der CD befindet sich außerdem der Dokumentationsbrowser, mit dem Sie die gesuchten Informationen schneller auffinden können. Hardware- und Softwarevoraussetzungen Die Hardware- und Softwarevoraussetzungen für die Dokumentations-CD. Kapitel 1. Der System x3650 M5-Server...

  • Seite 20: Die Dokumentations-Cd

    Dokumente im Acrobat Reader bzw. in xpdf geöffnet. Wenn Sie alle Dokumente durchsuchen möchten, geben Sie ein Wort oder eine Wortfolge in das Feld Search ein und klicken Sie auf Search. Dokumente, die das Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 21: Referenzliteratur

    Informationen zum Herstellerservice Dieses Dokument liegt im Druckformat vor und ist im Lieferumfang des Servers enthalten. Es enthält Informationen zu den Bedingungen der Garantie und einen Verweis auf den Abschnitt zur Gewährleistung auf der Website. Kapitel 1. Der System x3650 M5-Server...

  • Seite 22: In Diesem Dokument Verwendete Bemerkungen Und Hinweise

    In der folgenden Tabelle sind die Produktmerkmale und technischen Daten des Servers zusammengefasst. Je nach Modell treffen einige Angaben möglicherweise nicht zu. Mikroprozessor (je nach Modell): v Unterstützt bis zu zwei Multi-Core-Mikroprozessoren der Serie Intel ™ Xeon E5-2600 v3 (einer installiert) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 23 Erweiterungspositionen für Festplattenlaufwerke (je nach Modell): v 2,5-Zoll-Modelle: – Unterstützt bis zu 16 Positionen für 2,5-Zoll-Simple-Swap-SAS/SATA- Festplattenlaufwerke. – Unterstützt bis zu 26 Positionen für 2,5-Zoll-Hot-Swap-SAS/SATA- Festplattenlaufwerke. v 3,5-Zoll-Modelle: – Unterstützt bis zu 8 Positionen für 3,5-Zoll-Simple-Swap-SAS/SATA- Festplattenlaufwerke. Kapitel 1. Der System x3650 M5-Server...
  • Seite 24 – Steckplatz 1: PCI Express 3.0 x8 (volle Höhe, volle Länge) – Steckplatz 2: PCI Express 3.0 x8 (volle Höhe, volle Länge) – Steckplatz 3: PCI Express 3.0 x8 (volle Höhe, halbe Länge) v Typ 2 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 25 Maschinen. Alle Messungen wurden gemäß ISO 7779 durchgeführt und entsprechend ISO 9296 protokolliert. Die tatsächlichen Werte für den Schalldruckpegel können an einem bestimmten Standort die angegebenen Durchschnittswerte auf Grund von Schallreflexionen im Raum und anderen nahen Geräuschquellen Kapitel 1. Der System x3650 M5-Server...

  • Seite 26: Anmerkung

    Mindestkonfiguration: 587 Watt pro Stunde (Wechselstrom: 172 Watt) v Maximalkonfiguration: 4063 Watt pro Stunde (Wechselstrom: 1191 Watt) Umgebung: Der Lenovo System x3650 M5-Rechenknoten entspricht den Spezifikationen der ASHRAE Klasse A3. Einschalten: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 27 Aufladung von Personal oder Geräten im Rechenzentrum einzuschränken. Alle Personen und mobilen Einrichtungsgegenstände und Einheiten müssen über ein entsprechendes System zum Verhindern statischer Entladung geerdet sein. Die folgenden Elemente werden als Mindestvoraussetzungen betrachtet: Kapitel 1. Der System x3650 M5-Server...

  • Seite 28: Leistungsmerkmale Ihres Servers

    IPMI-Ereignisprotokoll), dem Ereignisprotokoll des integrierten Managementmoduls (IMM) (als ASM-Ereignisprotokoll) und den Ereignisprotokollen des Betriebssystems darstellt. Sie können das DSA-Protokoll als Datei an den Lenovo Support senden oder die Informationen als Textdatei oder HTML-Datei anzeigen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 29 Sicherheitsoptionen und die Feature on Demand-Aktivierung für Hardware- und Firmware-Zusatzeinrichtungen. Weitere Informationen hierzu finden Sie im Abschnitt „Integriertes Managementmodul verwenden” auf Seite 59 und im Handbuch zum integrierten Managementmodul II unter http://www.ibm.com/support/entry/portal/ docdisplay?lndocid=MIGR-5086346. v Integrierte Unterstützung der Netzwerkumgebung Kapitel 1. Der System x3650 M5-Server...
  • Seite 30 Anwendung installiert ist. Wenn in Verbindung mit der primären Ethernet-Verbindung ein Problem auftritt und der optionale Ethernet-Adapter auf dem Server installiert ist, wird der gesamte zur primären Verbindung gehörende Ethernet-Datenverkehr automatisch zur optionalen redundanten Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 31 VMware ESXi kann erworben werden. Bei Hypervisor handelt es sich um eine Virtualisierungssoftware, mit der mehrere Betriebssysteme gleichzeitig auf einem Hostsystem ausgeführt werden können. Die integrierte USB-Hypervisor-Flash- Einheit kann im USB-Anschluss auf der Systemplatine installiert werden. Weitere Kapitel 1. Der System x3650 M5-Server...

  • Seite 32: Ibm Systems Director

    Weitere Informationen zu IBM Systems Director finden Sie in der Dokumentation auf der DVD IBM Systems Director, die im Lieferumfang des Servers enthalten ist, im Information Center zu IBM Systems Director unter http://pic.dhe.ibm.com/ infocenter/director/pubs/index.jsp?topic=%2Fcom.ibm.director.main.helps.doc Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 33: Zuverlässigkeit, Verfügbarkeit Und Wartungsfreundlichkeit

    Menügeführte Konfiguration, Systemkonfiguration und RAID- Konfigurationsprogramme (Redundant Array of Independent Disks) v Mikroprozessor-BIST (integrierter Selbsttest), interne Fehlersignalüberwachung, interne Wärmeauslösersignalüberwachung, Konfigurationsüberprüfung und Störungserkennung für das Mikroprozessor- und Spannungsreglermodul mithilfe der LCD-Systeminformationsanzeige. v Schalter für nicht maskierbare Interrupts (NMI) Kapitel 1. Der System x3650 M5-Server...

  • Seite 34: Steuerelemente, Anzeigen Und Stromversorgung Des Servers

    Informationen zu den Positionen weiterer Anzeigen auf der Systemplatine finden Sie im Abschnitt „Anzeigen auf der Systemplatine” auf Seite 35. Vorderansicht Die folgenden Abbildungen zeigen die Steuerelemente, Anzeigen und Anschlüsse an der Vorderseite des Servermodells. Servermodell mit 2,5-Zoll-Festplattenlaufwerk. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 35 Bediener- Bildschirmanschluss informationsanzeige Gehäuse- Gehäuse- entriegelung entriegelung Etikett mit Betriebsanzeige des Statusanzeige des Benutzerinformationen Festplattenlaufwerks (grün) Festplattenlaufwerks (gelb) Abbildung 12. Vorderansicht für Konfiguration mit 8 Festplattenlaufwerken v Vorderansicht für Konfiguration mit 12 Festplattenlaufwerken Kapitel 1. Der System x3650 M5-Server...

  • Seite 36: Bedienerinformationsanzeige

    USB-Anschlüsse: Schließen Sie an einen dieser Anschlüsse eine USB-Einheit (z. B. eine USB-Maus oder eine USB-Tastatur) an. Bedienerinformationsanzeige In der folgenden Abbildung sind die Steuerelemente und Anzeigen auf der Bedienerinformationsanzeige dargestellt. Bedienerinformationsanzeige v Typ 1 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 37 Eine Systemfehleranzeige befindet sich auch an der Rückseite des Servers. Zur weiteren Eingrenzung des Fehlers leuchtet außerdem eine Anzeige in der LCD-Systeminformationsanzeige, auf der Bedienerinformationsanzeige oder auf der Systemplatine auf. Diese Anzeige wird über das IMM gesteuert. Kapitel 1. Der System x3650 M5-Server...

  • Seite 38: Lcd-Systeminformationsanzeige

    Knopf zum Abwärtsblättern: Drücken Sie diesen Knopf, wenn Sie im Hauptmenü abwärts oder nach rechts blättern möchten, um die anzuzeigenden Systeminformationen zu finden und auszuwählen. In der folgenden Abbildung ist der Ablauf der Menüoptionen auf der LCD-Systeminformationsanzeige dargestellt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 39 Wenn nur ein Fehler aufgetreten ist, zeigt die LCD-Bildschirmanzeige diesen Fehler im Untermenü für Fehler an. Wenn mehrere Fehler aufgetreten sind, zeigt die LCD-Bildschirmanzeige die Anzahl der aufgetretenen Fehler an. Wenn kein Fehler aufgetreten ist, steht das Untermenü "Fehler" nicht zur Navigation zur Verfügung. Kapitel 1. Der System x3650 M5-Server...

  • Seite 40: Rückansicht

    In der folgenden Abbildung sind die Anschlüsse an der Rückseite des Servers dargestellt. Netzteil 2 Netzteil 1 Systemmanagement/ USB-Anschlüsse Ethernet 1 Ethernet 3 NMI-Schalter Ethernet (dediziert) Ethernet 2 Ethernet 4 Bildschirmanschluss Abbildung 19. Rückansicht Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 41 Managementmodul II (IMM2.1) verwendet. Das IMM2.1 kann den gemeinsam genutzten seriellen Anschluss steuern, um seriellen Datenverkehr mithilfe von SOL (Serial over LAN) umzuleiten. In der folgenden Abbildung sind die Anzeigen an der Rückseite des Servers dargestellt. Kapitel 1. Der System x3650 M5-Server...
  • Seite 42 5 bis 10 Sekunden an. Langsames Blinken (einmal pro Sekunde): Der Server ist ausgeschaltet und bereit zum Einschalten. Sie können den Netzschalter drücken, um den Server einzuschalten. Leuchtend: Der Server ist eingeschaltet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 43: Positionen Der Erweiterungssteckplätze Für Pci-Adapterkarten

    Steckplatz 3 Abbildung 23. Positionen der Erweiterungssteckplätze für PCI-Adapterkarten Serverkomponenten In der folgenden Abbildung sind die Position der wichtigsten Komponenten des Servers dargestellt. Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab. Kapitel 1. Der System x3650 M5-Server...
  • Seite 44 Berührungspunkte auf Hot-Swap-fähigen Komponenten.) Lesen Sie die Anweisungen zum Entfernen oder Installieren der entsprechenden Hot-Swap-Komponente. Möglicherweise müssen Sie zuerst andere Schritte ausführen, bevor Sie mit dem Entfernen oder Installieren der Komponente beginnen können. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 45: Interne Systemplatinenanschlüsse

    - Plattenlaufwerk Konfigurations-/ Konfigurations-/ Konfigurations-/ Konfigurations-/ Anschluss Netzteilanschluss 1 Netzteilanschluss 2 Netzteilanschluss 3 Netzteilanschluss 4 Abbildung 25. Interne Systemplatinenanschlüsse Externe Systemplatinenanschlüsse In der folgenden Abbildung sind die externen Anschlüsse auf der Systemplatine dargestellt. Kapitel 1. Der System x3650 M5-Server...

  • Seite 46: Schalter, Brücken Und Tasten Auf Der Systemplatine

    Die folgende Abbildung zeigt die Position der Schalter, Brücken und Tasten auf der Systemplatine des Servers. Anmerkung: Wenn sich oben auf den Schalterblöcken eine durchsichtige Schutzfolie befindet, müssen Sie sie entfernen und beiseite legen, um auf die Schalter zugreifen zu können. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 47 Kontaktstifte 2 und 3: Löschen der Registrierungsdatenbank der Echtzeituhr (RTC). Brücke zur v Kontaktstifte 1 und 2: Normal UEFI-Bootsicherung (Standardwert). Lädt die Firmware-ROM-Seite des primären Servers. v Kontaktstifte 2 und 3: Lädt die Firmware-ROM-Seite des sekundären Servers (Sicherung). Kapitel 1. Der System x3650 M5-Server...
  • Seite 48 2. Alle Schalter- oder Brückenblöcke auf der Systemplatine, die in den Abbildungen in diesem Dokument nicht dargestellt sind, sind reserviert. In der folgenden Tabelle werden die Funktionen der Tasten auf der Systemplatine beschrieben. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 49: Anzeigen Auf Der Systemplatine

    Fehleranzeige Fehleranzeige Fehleranzeige Fehleranzeige Abbildung 28. Anzeigen auf der Systemplatine Anschlüsse für Erweiterungssteckplätze für Adapterkarten In der folgenden Abbildung sind die jeweiligen Anschlüsse für Erweiterungssteckplätze dargestellt. v Adapterkarten- baugruppe 1 – PCI-Adapterkarte Typ 1 Kapitel 1. Der System x3650 M5-Server...
  • Seite 50 Steckplatz 3, ML2 Abbildung 30. PCI-Adapterkarte Typ 2 – PCI-Adapterkarte Typ 3 PCI-Adapter- kartenbaugruppe Steckplatz 1, PCIe x16 Steckplatz 3, PCIe x8 Abbildung 31. PCI-Adapterkarte Typ 3 – PCI-Adapterkarte Typ 4 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 51: Anzeigen Auf Der Adapterkartenbaugruppe

    – PCI-Adapterkarte Typ 6 PCI-Adapter- kartenbaugruppe Steckplatz 6, PCIe x16 Steckplatz 8, PCIe x8 Abbildung 34. PCI-Adapterkarte Typ 6 Anzeigen auf der Adapterkartenbaugruppe In der folgenden Abbildung sind die Anzeigen auf der PCI- Adapterkartenbaugruppe dargestellt. Kapitel 1. Der System x3650 M5-Server...
  • Seite 52 Festplattenlaufwerke dargestellt. v 2,5-Zoll-Simple-Swap-Festplattenlaufwerke, Rückwandbaugruppe – Typ 1 Rückwand für 2,5-Zoll-Simple- Rückwand für 2,5-Zoll-Simple-Swap- Swap-Festplattenlaufwerke Festplattenlaufwerke für RAID-Karte (iPASS-Anschluss) (Mini-SAS-HD-Anschluss) Abbildung 36. Typ 1 v Rückwandplatinen für 2,5-Zoll-Hot-Swap-Festplattenlaufwerke – Typ 2 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 53 Rückwandplatine für 2,5-Zoll-Hot-Swap- Festplattenlaufwerke Abbildung 37. Typ 2 – Typ 3 Rückwandplatine für 2,5-Zoll-Hot- Swap-Festplattenlaufwerke (Expander) Abbildung 38. Typ 3 v 3,5-Zoll-Simple-Swap-Festplattenlaufwerk, Rückwandbaugruppe – Typ 4 Kapitel 1. Der System x3650 M5-Server...
  • Seite 54 Rückwand für 3,5-Zoll-Simple-Swap- Festplattenlaufwerke (iPASS-Anschluss) Rückwand für 3,5-Zoll-Simple-Swap- Festplattenlaufwerke für RAID-Karte (Mini-SAS-HD-Anschluss) Abbildung 39. Typ 4 v Rückwandplatinen für 3,5-Zoll-Hot-Swap-Festplattenlaufwerke – Typ 5 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 55: Stromversorgungsmerkmale Des Servers

    Fernanforderung zum Einschalten des Servers. Die Betriebsanzeige blinkt, um anzuzeigen, dass der Server mit einer Netzsteckdose verbunden, aber nicht eingeschaltet ist. Server einschalten Verwenden Sie diese Informationen, um den Server einzuschalten. Kapitel 1. Der System x3650 M5-Server...

  • Seite 56: Server Ausschalten

    Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 57 Stromquelle getrennt werden, bevor Sie die PCI-Express- Adapterkartenbaugruppe entfernen. Andernfalls funktioniert die Funktion "Wake on LAN" möglicherweise nicht. v Das integrierte Managementmodul II (IMM2) kann den Server als automatische Antwort auf einen kritischen Systemausfall ausschalten. Kapitel 1. Der System x3650 M5-Server...
  • Seite 58 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 59: Kapitel 2. Informationen Und Anweisungen Zur Konfiguration

    Stellen Sie sicher, dass Sie alle aufgeführten kritischen Aktualisierungen, deren Releasedatum nach dem Releasedatum des UpdateXpress System Pack oder UpdateXpress-Image liegen, nacheinander installieren. Die Firmware des Servers wird in regelmäßigen Abständen aktualisiert und kann von der Website heruntergeladen werden. Wenn Sie die aktuelle Version der © Copyright Lenovo 2015...

  • Seite 60: Server Konfigurieren

    Hardwarefunktionen, wie z. B. einen integrierten SAS/SATA-Controller mit RAID-Funktionalität, konfigurieren und die Installation des Betriebssystems vereinfachen. Informationen zur Verwendung dieser CD finden Sie im Abschnitt „CD 'ServerGuide Setup and Installation' verwenden” auf Seite 48. FastSetup Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 61 FastSetup ist ein kostenloses Software-Tool, das Sie bei der Wartung und Implementierung ausgewählter BladeCenter-Gehäuse, -Server und -Komponenten unterstützt. Über die intutitive grafische Schnittstelle werden alle Phasen der Serverkonfiguration wie Erkennung, Aktualisierung und Konfiguration initialisiert. Zu den Funktionen gehören z. B. Vorlagen, die die Replikation von Einstellungen auf viele Server ermöglichen, und Automatisierung, die Personalaufwand und Benutzerfehler reduziert.

  • Seite 62: Cd 'Serverguide Setup And Installation' Verwenden

    "ServerGuide" geringfügig abweichen. Weitere Informationen zu Ihrer Version des Programms erhalten Sie, wenn Sie die CD ServerGuide Setup and Installation starten und die Onlineübersicht anzeigen. Nicht alle Funktionen werden von allen Servermodellen unterstützt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 63: Übersicht Zur Installation Und Konfiguration

    Mit dem Programm "ServerGuide" können Sie die folgenden Funktionen ausführen: v Benutzerfreundliche Schnittstelle v Installation ohne Disketten und Konfigurationsprogramme mit Hardware-Erkennung v Einheitentreiber, die für das Servermodell und erkannte Hardware bereitgestellt werden v Partitionsgröße des Betriebssystems und Art des Dateisystems, die während der Installation ausgewählt werden können Das Programm "ServerGuide"...

  • Seite 64: Konfigurationsdienstprogramm Verwenden

    Administratorkennwort eingeben, um auf das vollständige Menü des Konfigurationsdienstprogramms zugreifen zu können. Wenn Sie das Administratorkennwort nicht eingeben, steht nur ein eingeschränktes Menü des Konfigurationsdienstprogramms zur Verfügung. 3. Wählen Sie die anzuzeigenden oder zu ändernden Einstellungen aus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 65: Menüoptionen Des Konfigurationsdienstprogramms

    Menüoptionen des Konfigurationsdienstprogramms Über das Hauptmenü des Konfigurationsdienstprogramms können Sie die Serverkonfigurationsdaten und -einstellungen anzeigen und konfigurieren. Die folgenden Optionen stehen im Hauptmenü des Konfigurationsdienstprogramms für UEFI zur Verfügung. Je nach Version der Firmware weichen einige der Menüoptionen möglicherweise geringfügig von diesen Beschreibungen ab.
  • Seite 66 Managementmoduls (IMM), die aktuelle IP-Adresse des IMM und den Hostnamen anzuzeigen, um die statische IP-Adresse des IMM, die Teilnetzmaske und die Gateway-Adresse zu definieren und um anzugeben, ob die statische IP-Adresse verwendet oder die IP-Adresse des IMM2 von Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 67 DHCP zugeordnet werden soll. Bei Auswahl dieser Option können Sie außerdem Netzänderungen speichern und das IMM zurücksetzen. - Reset IMM to Defaults Wählen Sie diese Option aus, um IMM auf die Standardeinstellungen zurückzusetzen. - Reset IMM Wählen Sie diese Option aus, um das IMM zurückzusetzen. –...
  • Seite 68 Wählen Sie diese Option aus, um den Inhalt des Systemereignisprotokolls zu löschen. v User Security Wählen Sie diese Option aus, um Kennwörter festzulegen, zu ändern oder zu löschen. Siehe „Kennwörter” auf Seite 55 für weitere Informationen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 69 Diese Option ist im vollständigen und im eingeschränkten Menü des Konfigurationsdienstprogramms verfügbar. – Set Power-on Password Wählen Sie diese Option aus, um ein Startkennwort festzulegen oder zu ändern. Siehe „Startkennwort” auf Seite 56 für weitere Informationen. – Clear Power-on Password Wählen Sie diese Option aus, um ein Startkennwort zu löschen.
  • Seite 70 Ändern Sie die Position vom Startkennwortschalter (Schalter 2) auf dem Schalterblock der Systemplatine (SW6), um die Überprüfung des Startkennworts zu umgehen. (Weitere Informationen hierzu finden Sie in Tabelle 3 auf Seite 34.) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 71 Abbildung 42. Schalter, Brücken und Tasten auf der Systemplatine Achtung: Schalten Sie den Server aus, bevor Sie Schaltereinstellungen ändern oder Brücken versetzen; trennen Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Lesen Sie die Sicherheitsinformationen ab Seite „Sicherheit” auf Seite v. Ändern Sie keine Einstellungen und versetzen Sie keine Brücken auf Schalter- oder Brückenblöcken auf der Systemplatine, die in diesem Dokument nicht gezeigt werden.

  • Seite 72: Boot Manager Verwenden

    Im ToolsCenter für System x und BladeCenter unter der Adresse http://publib.boulder.ibm.com/infocenter/toolsctr/v1r0/ erhalten Sie weitere Informationen und können das Installationsprogramm zum UpdateXpress- Systempack herunterladen. Klicken Sie dazu auf UpdateXpress System Pack Installer. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 73: Integriertes Managementmodul Verwenden

    Integriertes Managementmodul verwenden Beim integrierten Managementmodul (IMM) handelt es sich um eine Weiterentwicklung der ursprünglich vom Baseboard Management Controller bereitgestellten Funktionen. Es vereint Serviceprozessor-, Videocontroller- und Remote-Presence-Funktionen in einem einzigen Chip. Das IMM unterstützt folgende allgemeine Systemmanagementfunktionen: v Active Energy Manager. v Alerts (Inband- und Außerband-Alertausgabe, PET-Traps - IPMI, SNMP, E-Mail).

  • Seite 74: Remote-Presence-Funktion Und Funktion Zur Speicherung Der Systemabsturzanzeige Verwenden

    Bildschirminhalt, bevor das IMM den Server erneut startet, wenn das IMM eine Bedingung für einen Betriebssystemabsturz erkennt. Ein Systemadministrator kann die Funktion zur Speicherung der Systemabsturzanzeige verwenden, um die Ursache der Blockierung leichter zu ermitteln. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 75: Imm-Hostnamen Ermitteln

    IMM-Hostnamen ermitteln Verwenden Sie die folgenden Informationen, um den IMM-Hostnamen zu ermitteln. Informationen zu diesem Vorgang Wenn Sie sich nach der Installation zum ersten Mal beim IMM anmelden, stellt das IMM standardmäßig eine Verbindung über DHCP her. Wenn kein DHCP-Server verfügbar ist, verwendet das IMM die statische IP-Adresse "192.168.70.125".

  • Seite 76: An Der Webschnittstelle Anmelden

    Sie die Firewall von Windows 2008 oder 2012 oder geben Sie in der Konsole von Windows 2008 oder 2012 den folgenden Befehl ein. Dies kann sich auch auf die Funktionen zur Speicherung der Systemabsturzanzeige auswirken. netsh firewall set icmpsetting type=8 mode=ENABLE Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 77: Integrierten Hypervisor Verwenden

    Standardmäßig wird das ICMP-Paket von der Windows-Firewall blockiert. Nachdem Sie die Einstellung wie oben beschrieben in der Web- und der Befehlszeilenschnittstelle geändert haben, ändert sich der Status der grafischen IMM-Benutzeroberfläche in „OS booted”. Integrierten Hypervisor verwenden Die integrierte VMware ESXi-Hypervisor-Software ist auf der optionalen USB-Flash-Einheit mit integriertem Hypervisor verfügbar.

  • Seite 78: Ethernet-Controller Konfigurieren

    Sie können über das Konfigurationsdienstprogramm auf Dienstprogramme zum Konfigurieren von RAID-Platteneinheiten zugreifen. Informationen zu diesem Vorgang Die spezielle Vorgehensweise beim Konfigurieren von Platteneinheiten hängt vom verwendeten RAID-Controller ab. Detaillierte Informationen hierzu finden Sie in Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 79: Dienstprogramm Für Erweiterte Einstellungen

    der Dokumentation zu Ihrem RAID-Controller. Um auf das Dienstprogramm für Ihren RAID-Controller zugreifen zu können, gehen Sie wie folgt vor: Vorgehensweise 1. Schalten Sie den Server ein. Anmerkung: Etwa 10 Sekunden, nachdem der Server an die Stromversorgung angeschlossen wurde, wird der Netzschalter aktiviert. 2.

  • Seite 80: Neuere Version Installieren Informationen Zu Diesem Vorgang

    Wenn der Verwaltungsserver nicht mit dem Internet verbunden ist, gehen Sie wie folgt vor, um Aktualisierungen und vorläufige Fixes zu suchen und zu installieren: Vorgehensweise 1. Stellen Sie sicher, dass Sie die Tasks zur Erkennung und Bestandserfassung ausgeführt haben. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 81: Uuid (Universal Unique Identifier) Aktualisieren

    2. Rufen Sie auf einem System, das mit dem Internet verbunden ist, die folgende Adresse auf: http://www.ibm.com/support/fixcentral/. 3. Wählen Sie in der Liste Produktfamilie die Option IBM Systems Director aus. 4. Wählen Sie in der Liste Produkt die Option IBM Systems Director aus. 5.
  • Seite 82 Die folgenden Befehle sind Beispiele für die Angabe der Benutzer-ID und des Kennworts, einmal mit Verwendung der Standardwerte und einmal ohne Verwendung der Standardwerte: Beispiel, bei dem nicht die Standardwerte für die Benutzer-ID und das Kennwort verwend Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 83 v Online-KCS-Zugriff (ohne Authentifizierung und mit eingeschränkten Benutzerrechten): Bei der Verwendung dieser Zugriffsmethode müssen Sie keinen Wert für Zugriffsmethode angeben. Beispiel: asu set SYSTEM_PROD_DATA.SysInfoUUID <uuid_value> Die KCS-Zugriffsmethode verwendet die IPMI/KCS-Schnittstelle. Für diese Methode ist es erforderlich, dass der IPMI-Treiber installiert ist. Bei manchen Betriebssystemen ist der IPMI-Treiber standardmäßig installiert.

  • Seite 84: Dmi/Smbios-Daten Aktualisieren

    Dateien in dasselbe Verzeichnis entpackt haben. Außer der ausführbaren Datei der Anwendung (asu oder asu64) sind die folgenden Dateien erforderlich: v Für Windows-Betriebssysteme: – ibm_rndis_server_os.inf – device.cat v Für Linux-Betriebssysteme: – cdc_interface.sh Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 85 4. Verwenden Sie nach der Installation des Programms "ASU" die folgende Befehlssyntax zum Festlegen der DMI: asu set SYSTEM_PROD_DATA.SysInfoProdName <m/t_model> [access_method] asu set SYSTEM_P Dabei gilt Folgendes: <m/t_model> Der Typ und die Modellnummer der Servermaschine. Geben Sie mtm xxxxyyy ein. Dabei gilt Folgendes: xxxx ist der Maschinentyp und yyy die Nummer des Servermodells.
  • Seite 86 Anwendungen erstellen, die über die ToolsCenter-Website unter der Adresse http://www.ibm.com/support/entry/portal/docdisplay?lndocid=TOOL- CENTER verfügbar sind. Blättern Sie auf der Seite ToolsCenter abwärts, um die verfügbaren Tools anzuzeigen. 5. Starten Sie den Server erneut. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 87: Kapitel 3. Fehlerbehebung

    Sie Informationen zu Benachrichtigungsereignissen und zur Diagnose. v Software- oder Betriebssystemfehlercodes: Weitere Informationen zu einem bestimmten Fehlercode finden Sie in der Dokumentation zur Software bzw. zum Betriebssystem. Die entsprechende Dokumentation finden Sie auf der Website des Herstellers. © Copyright Lenovo 2015...
  • Seite 88 Klicken Sie im DSA-Programm auf die Option Firmware/VPD, um die Systemfirmwareversionen anzuzeigen, oder klicken Sie auf Software , um die Betriebssystemversionen anzuzeigen. 2) Laden Sie Aktualisierungen von Code herunter, der nicht auf dem aktuellen Stand ist, und installieren Sie ihn. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 89 Eine Liste der für den -Server verfügbaren Aktualisierungen finden Sie unter http://www.ibm.com/support/fixcentral/. Wenn Sie auf eine Aktualisierung klicken, wird eine Informationsseite angezeigt, auf der die Fehler aufgelistet sind, die mit dieser Aktualisierung behoben werden. Überprüfen Sie, ob der bei Ihnen vorliegende Fehler in dieser Liste enthalten ist.

  • Seite 90: Nicht Dokumentierte Fehler

    Fehlercodes, den von Ihnen gesammelten Daten und den verwendeten Fehlerbestimmungsprozeduren bereit. Service-Bulletins Die Website des Lenovo Support wird fortlaufend mit den neuesten Tipps und Verfahren aktualisiert, mit deren Hilfe Sie Probleme beheben können, die möglicherweise beim Server "System x3650 M5" auftreten.

  • Seite 91: Prüfprozedur Durchführen

    Exception: Wenn mehrere Fehlercodes oder die LCD-Systeminformationsanzeige einen Mikroprozessorfehler signalisieren, ist der Fehler möglicherweise an einem Mikroprozessor oder an einem Mikroprozessorstecksockel aufgetreten. Informationen zum Diagnostizieren von Mikroprozessorfehlern finden Sie im Abschnitt „Mikroprozessorfehler” auf Seite 100. v Bevor Sie DSA ausführen, müssen Sie feststellen, ob der fehlerhafte Server zu einem Cluster mit gemeinsam genutzten Festplattenlaufwerken gehört.

  • Seite 92: Diagnosetools

    Serviceprozessor-Steuerelemente, eine Überwachungsfunktion und eine Alertfunktion. Wenn eine Umgebungsbedingung einen Schwellenwert überschreitet oder wenn Fehler an einer Systemkomponente auftreten, zeigt das IMM dies über leuchtende Anzeigen an und hilft Ihnen so bei der Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 93 ASM-Ereignisprotokoll) und den Ereignisprotokollen des Betriebssystems handelt. Sie können das DSA-Protokoll (nach entsprechender Aufforderung durch den Support) als Datei an den Lenovo Support senden oder die Informationen als Textdatei oder HTML-Datei anzeigen. Anmerkung: Verwenden Sie die aktuelle Version von DSA, um sicherzugehen, dass Sie die neuesten Konfigurationsdaten zur Verfügung...

  • Seite 94: Netzteilanzeigen

    In diesen Tabellen sind Fehlersymptome sowie Maßnahmen zur Fehlerbehebung aufgeführt. Siehe „Fehlerbehebung nach Symptom” auf Seite 91 für weitere Informationen. Netzteilanzeigen Die folgende Mindestkonfiguration ist erforderlich, damit der Server gestartet werden kann. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 95 v Ein Mikroprozessor in Mikroprozessorstecksockel 1 v Ein 4-GB-DIMM auf der Systemplatine v Ein Netzteil v Netzkabel v Vier Lüfter (Lüfter 1, 2, 3 und 5) Anzeigen des Wechselstromnetzteils Die folgende Mindestkonfiguration ist erforderlich, damit die Gleichstromanzeige auf dem Netzteil leuchtet: v Netzteil v Netzkabel Anmerkung: Sie müssen den Server einschalten, damit die Gleichstromanzeige auf...

  • Seite 96: Systemimpulsanzeigen

    Die folgenden Anzeigen befinden sich auf der Systemplatine und überwachen die Planung der Einschalt- und Ausschaltreihenfolge des Systems sowie den Fortschritt beim Booten (Informationen zur Position dieser Anzeigen finden Sie im Abschnitt „Anzeigen auf der Systemplatine” auf Seite 35). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 97: Anzeigen Der Pci-Adapterkarte

    Tabelle 5. Systemimpulsanzeigen Anzeige Beschreibung Maßnahme IMM2-Überwachungssignal IMM2-Überwachungssignal und Die folgenden Schritte beschreiben die Bootprozess. verschiedenen Stufen der Reihenfolgeplanung des IMM2-Überwachungssignals. 1. Wenn diese Anzeige schnell blinkt (mit etwa 4Hz), zeigt dies an, dass der IMM2-Code sich im Ladeprozess befindet. 2.

  • Seite 98: Ereignisprotokolle Über Das Konfigurationsdienstprogramm Anzeigen

    1. Schalten Sie den Server ein. 2. Wenn die Aufforderung <F1> Setup angezeigt wird, drücken Sie F1. Wenn sowohl ein Start- als auch ein Administratorkennwort festgelegt wurde, müssen Sie das Administratorkennwort eingeben, um die Ereignisprotokolle anzuzeigen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 99: Ereignisprotokolle Ohne Neustart Des Servers Anzeigen

    Diagnoseereignisprotokoll anzuzeigen (hierzu ist der IPMI-Treiber erforderlich). Alternativ ist es möglich, eine Ausgabedatei zu erstellen, die Sie (per FTP oder als lokale Kopie) an die Lenovo Service- und Unterstützungsfunktion senden können. v Zeigen Sie das Systemereignisprotokoll mithilfe von IPMItool an (IPMI-Treiber erforderlich).

  • Seite 100: Inhalt Der Ereignisprotokolle Löschen

    Gehen Sie wie folgt vor, um den Inhalt der Ereignisprotokolle zu löschen. Anmerkung: Der Inhalt des POST-Fehlerprotokolls wird automatisch bei jedem Neustart des Servers gelöscht. Vorgehensweise 1. Schalten Sie den Server ein. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 101: Post

    2. Wenn die Aufforderung <F1> Setup angezeigt wird, drücken Sie F1. Wenn sowohl ein Start- als auch ein Administratorkennwort festgelegt wurde, müssen Sie das Administratorkennwort eingeben, um die Ereignisprotokolle anzuzeigen. 3. Um den Inhalt des IMM-Systemereignisprotokolls zu löschen, wählen Sie System Event Logs >...
  • Seite 102 – Optische Einheiten (CD oder DVD) – Hauptspeicher – Mikroprozessor – Prüfpunktanzeige – I2C-Bus – SAS- und SATA-Laufwerke Wenn Sie den Server erneut starten können oder wenn Sie umfassende Diagnosen benötigen, verwenden Sie DSA Preboot. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 103: Dsa-Preboot-Diagnoseprogramme Ausführen

    Weitere Informationen und einen Link zum Herunterladen der Dienstprogramme finden Sie unter http://www.ibm.com/support/entry/portal/ docdisplay?lndocid=SERV-DSA. DSA-Preboot-Diagnoseprogramme ausführen Verwenden Sie diese Informationen, um die DSA-Preboot-Diagnoseprogramme auszuführen. Informationen zu diesem Vorgang Anmerkung: Die Ausführung des DSA-Hauptspeichertests kann bis zu 30 Minuten dauern. Wenn es sich nicht um einen Speicherfehler handelt, überspringen Sie den Hauptspeichertest.

  • Seite 104: Diagnosetextnachrichten

    Sie können das DSA-Fehlerprotokoll auch an den Lenovo Support zur Diagnose der Serverfehler senden. Automatisierte Serviceanforderung (Call-Home-Funktion) Lenovo stellt Tools bereit, die automatisch Daten erfassen und senden oder den Lenovo Support benachrichtigen können, wenn ein Fehler erkannt wird. Diese Tools können dem Lenovo Support helfen, das Diagnostizieren von Problemen zu beschleunigen.

  • Seite 105: Fehlernachrichten

    Fehlernachrichten Dieser Abschnitt enthält die Liste der Fehlercodes und -nachrichten für UEFI/POST, das IMM2 und DSA, die generiert werden, wenn ein Fehler erkannt wird. Weitere Informationen finden Sie in den Abschnitten Anhang B, „UEFI/POST-Diagnosecodes”, auf Seite 649, Anhang A, „Fehlernachrichten des integrierten Managementmoduls II (IMM2)”, auf Seite 323 und Anhang C, „Testergebnisse für DSA-Diagnosetests”, auf Seite 665.

  • Seite 106: Allgemeine Fehler

    Wenn es sich bei dem Teil um eine CRU handelt, ersetzen Sie es. Wenn das Teil ist beschädigt, eine Anzeige ein Mikroprozessor oder die Systemplatine ist, muss es von einem qualifizierten funktioniert nicht oder ein Kundendiensttechniker ersetzt werden. ähnlicher Fehler ist aufgetreten. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 107: Festplattenlaufwerk - Probleme

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.
  • Seite 108 Wichtig: Für einige Clusterlösungen werden bestimmte Codeversionen oder koordinierte Codeaktualisierungen benötigt. Wenn die Einheit Teil einer Clusterlösung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlösung unterstützt wird, bevor Sie den Code aktualisieren. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 109: Hypervisorfehler

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.

  • Seite 110: Sporadisch Auftretende Fehler

    Luftstrom vorhanden ist, funktioniert der Lüfter nicht. Dadurch wird möglicherweise der Server zu stark erwärmt und das System wird heruntergefahren. 2. Überprüfen Sie das Systemfehlerprotokoll oder die IMM-Ereignisprotokolle (siehe „Ereignisprotokolle” auf Seite 83). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 111: Fehler An Tastatur, Maus Oder Usb-Einheiten

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.

  • Seite 112: Speicherfehler

    Hub ab und schließen Sie sie direkt an den Server an. 3. Ersetzen Sie die Maus oder USB-Einheit. Speicherfehler In den Fehlerbehebungstabellen sind Maßnahmen für Fehler mit identifizierbaren Symptomen aufgeführt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 113 v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.

  • Seite 114: Mikroprozessorfehler

    Mikroprozessor noch der DIMM-Steckplatz die Fehlerursache sind. 7. (Nur für qualifizierte Techniker) Ersetzen Sie die Systemplatine. Mikroprozessorfehler In den Fehlerbehebungstabellen sind Maßnahmen für Fehler mit identifizierbaren Symptomen aufgeführt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 115: Bildschirm- Und Bildschirmanzeigefehler

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.
  • Seite 116 Wenn der Server die Bildschirmdiagnose besteht, ist der Bildschirm fehlerfrei; siehe „Unbestimmte Fehler beheben” auf Seite 122. v (Nur für qualifizierte Techniker) Wenn beim Ausführen der Bildschirmdiagnoseprogramme ein Fehler auftritt, ersetzen Sie die Systemplatine. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 117: Fehler Bei Netzverbindungen

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.

  • Seite 118: Fehler An Zusatzeinrichtungen

    1. Stellen Sie sicher, dass der Lizenzschlüssel gültig ist. über SSL 2. Generieren Sie einen neuen Lizenzschlüssel und melden Sie sich erneut an. Fehler an Zusatzeinrichtungen In den Fehlerbehebungstabellen sind Maßnahmen für Fehler mit identifizierbaren Symptomen aufgeführt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 119: Fehler Bei Der Stromversorgung

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.
  • Seite 120 Sie den Server erneut. Wenn der Server jetzt gestartet werden kann, haben Sie möglicherweise mehr Einheiten installiert, als das Netzteil unterstützt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch 8. (siehe „Netzteilanzeigen” auf Seite 80). 9. (siehe „Unbestimmte Fehler beheben” auf Seite 122).
  • Seite 121 v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.
  • Seite 122 4. Installieren Sie jeweils ein DIMM erneut, und starten Sie den Server jedes Mal neu. Wenn der Fehler am Stromversorgungskanal B wieder im Systemereignisprotokoll erfasst wird, ist der DIMM, die Sie gerade erneut installiert haben, defekt. Tauschen Sie die fehlerhafte Komponente aus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 123 v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.
  • Seite 124 (siehe „Adapter entfernen” auf Seite 199 und „Adapter ersetzen” auf Seite 204) v Bausatz für zwei Festplattenlaufwerke an der Rückseite v Festplattenlaufwerke an der Rückseite v Rückwandplatinenbaugruppe 3 für Festplattenlaufwerke v Festplattenlaufwerke an Rückwandplatinenbaugruppe 3 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 125 v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.
  • Seite 126 Systemereignisprotokoll erfasst wird, ist die Komponente, die Sie gerade erneut installiert haben, defekt. Tauschen Sie die fehlerhafte Komponente aus. v Rückwandplatinenbaugruppe 1 und/oder Rückwandplatinenbaugruppe 2 für Festplattenlaufwerke v Festplattenlaufwerke an Rückwandplatinenbaugruppe 1 und/oder Rückwandplatinenbaugruppe 2 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 127 v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.
  • Seite 128 Tauschen Sie die fehlerhafte Komponente aus. v Zusätzliches Netzkabel des PCI-Adapters (falls vorhanden) v PCI-Adapterkartenbaugruppe, an der das zum PCI-Adapter gehörende optionale Netzkabel installiert ist v Zum PCI-Adapter gehörendes optionales Netzkabel (falls vorhanden) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 129: Fehler Bei Seriellen Einheiten

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.

  • Seite 130: Serverguide-Fehler

    2. Stellen Sie sicher, dass die SAS/SATA-Festplattenlaufwerkkabel anzeigen oder das ordnungsgemäß angeschlossen sind. Betriebssystem kann nicht installiert werden. Das Installationsprogramm für Stellen Sie mehr Speicherplatz auf der Festplatte bereit. das Betriebssystem befindet sich in einer Endlosschleife. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 131: Softwarefehler

    v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme" aufgeführt sind, bis der Fehler behoben ist. v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis „(Nur für qualifizierte Kundendiensttechniker)” steht, darf dieser Schritt nur von einem qualifizierten Techniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der Support-Website unter der Adresse http://www.ibm.com/ supportportal/.

  • Seite 132: Bildschirmfehler

    Ziehen Sie die Kabel und Netzkabel aller internen und externen Einheiten ab (siehe „Interne Kabelverlegung und Anschlüsse” auf Seite 141). Lassen Sie die Stromversorgungskabel angeschlossen. b. Gehen Sie bei einem Stromversorgungsfehler wie folgt vor: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 133 1) (Nur für qualifizierte Techniker) Ersetzen Sie die Systemplatine. 2) (Nur für qualifizierte Kundendiensttechniker) Tauschen Sie den Mikroprozessor aus. c. Entfernen Sie bei anderen Stromversorgungsfehlern (Informationen zur Vorgehensweise bei Stromversorgungsfehler A finden Sie in Schritt 4b auf Seite 118) nacheinander in der in Tabelle 7 angegebenen Reihenfolge alle Komponenten, die dem Stromversorgungsfehler zugeordnet sind.
  • Seite 134 Festplattenlaufwerke an der Rückseite der Adapterkarte 1) v Im PCIe-Steckplatz 4 installierten optionalen Adapter (falls vorhanden) v Im PCIe-Steckplatz 5 installierten optionalen Adapter (falls vorhanden) v RAID-Karte aus dem RAID-Steckplatz Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 135: Fehler Am Ethernet-Controller Beheben

    Tabelle 7. Fehler bei Stromversorgungskanälen zugeordneten Komponenten (Forts.) Stromversorgungsfehler im IMM-Ereignisprotokoll Komponenten Fehler am Stromversorgungskanal L v Zum PCI-Adapter gehörendes optionales Netzkabel (falls vorhanden) v PCI-Adapterkartenbaugruppe, an der das zum PCI-Adapter gehörende optionale Netzkabel installiert ist v Zusätzliches Netzkabel des PCI-Adapters (falls vorhanden) Fehler am Stromversorgungskanal M v Zum PCI-Adapter gehörendes optionales Netzkabel (falls vorhanden)

  • Seite 136: Unbestimmte Fehler Beheben

    „Softwarefehler” auf Seite 117 heran. Beschädigte Daten im CMOS-Speicher oder eine beschädigte UEFI-Firmware können unbestimmte Fehler verursachen. Wenn Sie die CMOS-Daten zurücksetzen möchten, verwenden Sie die Brücke zum Löschen des CMOS (J11), um den Inhalt Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 137: Tipps Zur Fehlerbestimmung

    Sie die folgenden Informationen zur Unterstützung bei der Fehlerbestimmung. Halten Sie diese Informationen nach Möglichkeit bereit, wenn Sie technische Unterstützung von Lenovo anfordern. Wie in der folgenden Abbildung dargestellt, befinden sich der Modellname und die Seriennummer auf dem Kennungsetikett an der Vorderseite des Servers.
  • Seite 138 Typ und Versionsstand der Diagnoseprogramme v Einstellungen der Konfigurationsoptionen v Konfiguration der Steuerdatei des Betriebssystems Informationen zum Anfordern von Serviceleistungen von Lenovo finden Sie unter Anhang D, „Hilfe und technische Unterstützung anfordern”, auf Seite 735. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 139: Server-Firmware Wiederherstellen (Fehler Bei Der Uefi-Aktualisierung)

    Server-Firmware wiederherstellen (Fehler bei der UEFI-Aktualisierung) Verwenden Sie diese Informationen, um die Systemfirmware wiederherzustellen. Wichtig: Für einige Clusterlösungen werden bestimmte Codeversionen oder koordinierte Codeaktualisierungen benötigt. Wenn die Einheit Teil einer Clusterlösung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlösung unterstützt wird, bevor Sie den Code aktualisieren.
  • Seite 140 Einschalten (POST). Fahren Sie mit den folgenden Schritt fort, wenn die Primärgruppe auf diese Weise nicht wiederhergestellt werden konnte. 15. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 141: Inband-Methode Zur Automatisierten Bootblock-Wiederherstellung

    16. Setzen Sie das CMOS zurück, indem Sie die Systembatterie entfernen (siehe „Systembatterie entfernen” auf Seite 258). 17. Warten Sie mindestens 5 bis 15 Minuten, bevor Sie die Systembatterie erneut einsetzen. 18. Setzen Sie die Batterie erneut ein (siehe „Systembatterie austauschen” auf Seite 261).

  • Seite 142: Nx-Bootfehler

    Um anzugeben, wie viele Startversuche nacheinander die Nx-Bootfehlerfunktion auslösen sollen, klicken Sie im Konfigurationsdienstprogramm auf System Settings > Recovery > POST Attempts > POST Attempts Limit. Die verfügbaren Optionen sind 3, 6, 9 und 255 (Nx-Bootfehler inaktivieren). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 143: Kapitel 4. Teileliste, Lenovo System X3650 M5 Typ 5462

    Kapitel 4. Teileliste, Lenovo System x3650 M5 Typ 5462 Hier finden Sie die Teileliste für Lenovo System x3650 M5 Typ 5462 Die folgenden austauschbaren Komponenten stehen für den Server von Lenovo System x3650 M5 Typ 5462 zur Verfügung, sofern dies nicht anders in „Austauschbare Serverkomponenten”...
  • Seite 144 Abbildung 47. Serverkomponenten Die folgende Tabelle enthält eine Aufstellung der Teilenummern für die austauschbaren Serverkomponenten. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 145 46W0798 V und 2133 MHz Hauptspeicher, DDR4-LRDIMM mit 32 GB, vier Speicherbänken, 1,2 46W0802 V und 2133 MHz Hauptspeicher, DDR3-NVDIMM mit 4 GB, einer Speicherbank und 00KA733 1,5 V Systemplatine 00YJ424 Kapitel 4. Teileliste, Lenovo System x3650 M5 Typ 5462...
  • Seite 146 Festplattenlaufwerk, 3,5-Zoll-Simple-Swap, 4 TB, SATA, 7,2 K 00FN149 Festplattenlaufwerk, 3,5-Zoll-Simple-Swap, 5 TB, SATA 7,2 K 00FN164 Festplattenlaufwerk, 3,5-Zoll-Simple-Swap, 6 TB, SATA 7,2 K 00FN179 Festplattenlaufwerk, 3,5-Zoll-Hot-Swap, 2 TB, SATA, 7,2 K 00FN114 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 147 46M6062 Brocade 16-Gb-FC-Hostbusadapter mit einem Anschluss 81Y1671 Brocade 16-Gb-FC-Hostbusadapter mit zwei Anschlüssen 81Y1678 8-Gb-Emulex-Fibre-Channel-Hostbusadapter mit einem Anschluss 42D0491 8-Gb-Emulex-Fibre-Channel-Hostbusadapter mit zwei Anschlüssen 42D0500 Emulex-FC-Hostbusadapter mit 16 Gb und einem Anschluss 00D8546 Kapitel 4. Teileliste, Lenovo System x3650 M5 Typ 5462...
  • Seite 148 ServeRAID-M5200-Series, 1 GB Flash/RAID-5-Upgrade 47C8661 ServeRAID M5200-Series-2-GB-Flash/RAID-5-Upgrade 47C8665 ServeRAID-M5200-Series, 4 GB Flash/RAID-5-Upgrade 47C8669 Qlogic 8200 mit zwei Anschlüssen, 10 GbE SFP+ VFA 90Y4605 Kabel, UMIQ-V2 00AK143 Kabel, COM-PORT 00KC965 Kabel, FPC – PLANAR 00FK803 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 149 Kabel, interner USB, 1 m 44E8893 Kabel, 1-Zoll-USB für USB-Satz 44E8894 Kabel, Super Capacitor für ServRAID-M5200-Series-Flash 46C9793 Kabel, USB-CRUs 46M6475 Kabel, USB-CRUs 46M6477 Kabel, interne USB-FRU 81Y3643 Netzkabel, 2,8 m 39M5377 Kapitel 4. Teileliste, Lenovo System x3650 M5 Typ 5462...

  • Seite 150: Strukturteile

    Strukturteile fallen nicht unter die Gewährleistung. Sie können Strukturteile im Shop auf der Lenovo Website bestellen. Die folgenden Strukturteile können im Shop auf der IBM Website erworben werden. Tabelle 9. Strukturteile, Typ 5462 Index Beschreibung Teilenummer Gehäuse, 2,5-Zoll-Festplattenlaufwerkmodell 00KF407 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 151: Netzkabel

    Steckerklingen (Tandem Blade) besteht. Für Einheiten mit 230-Volt-Betrieb (außerhalb der U.S): Verwenden Sie ein Kabelset mit geerdetem Netzanschlussstecker. Das Kabelset sollte über die jeweiligen Sicherheitsgenehmigungen des Landes verfügen, in dem das Gerät installiert wird. Kapitel 4. Teileliste, Lenovo System x3650 M5 Typ 5462...
  • Seite 152 Bermuda, Bolivien, Caicosinseln, Costa Rica, Dominikanische Republik, Ecuador, El Salvador, Guam, Guatemala, Haiti, Honduras, Jamaika, Kaimaninseln, Kanada, Kolumbien, Kuba, Mexiko, Mikronesien (Föderierte Staaten), Nicaragua, Niederländische Antillen, Panama, Peru, Philippinen, Saudi-Arabien, Taiwan, Thailand, USA, Venezuela Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 153 Mexiko, Mikronesien (Föderierte Staaten), Nicaragua, Niederländische Antillen, Panama, Peru, Philippinen, Saudi-Arabien, Taiwan, Thailand, USA, Venezuela 39M5219 Korea (Demokratische Volksrepublik), Korea (Republik) 39M5199 Japan 39M5068 Argentinien, Paraguay, Uruguay 39M5226 Indien 39M5240 Brasilien Kapitel 4. Teileliste, Lenovo System x3650 M5 Typ 5462...
  • Seite 154 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 155: Kapitel 5. Komponenten Entfernen Und Austauschen

    Lenovo im Rahmen des für den Server geltenden Gewährleistungsservice ohne Zusatzkosten installieren lassen. Bestimmen Sie mithilfe von Kapitel 4, „Teileliste, Lenovo System x3650 M5 Typ 5462”, auf Seite 129, ob es sich bei einer Komponente um ein Strukturteil, um eine CRU der Stufe 1 oder um eine CRU der Stufe 2 handelt.

  • Seite 156: Allgemeine Verbindungen Bei Der Kabelverlegung

    In den folgenden Abbildungen ist die Verkabelung für 2,5-Zoll-Laufwerkmodelle dargestellt. Wichtig: Stellen Sie sicher, dass alle SAS-Kabel unterhalb der DIMM-Laschen verlegt sind. 8 x 2,5-Zoll-Laufwerkmodell In diesem Abschnitt wird die interne Kabelverlegung für das 8 x 2,5-Zoll-Laufwerkmodell dargestellt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 157: 2,5-Zoll-Simple-Swap-Festplattenlaufwerkmodell

    In der folgenden Abbildung ist die interne Kabelführung für das 8 x 2,5-Zoll-Laufwerkmodell dargestellt. 8 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerkmodell v 8 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Hardware-RAID SAS- Signalkabel Netz-/ Konfigurations- kabel Abbildung 49. 8 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Hardware-RAID-Verkabelung v 8 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Software-RAID Kapitel 5.

  • Seite 158: 2,5-Zoll-Hot-Swap-Festplattenlaufwerkmodell

    Netz-/ Konfigurations- kabel Abbildung 50. 8 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Software-RAID-Verkabelung 8 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkmodell v 8 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerk Rückwandplatine für 2,5-Zoll-Hot-Swap- Festplattenlaufwerke Netz-/Konfigurationskabel SAS 1 SAS 0 SAS- Signalkabel Abbildung 51. Kabelverbindung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 159 SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 Abbildung 52. 8 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung 16 x 2,5-Zoll-Laufwerkmodell In diesem Abschnitt wird die interne Kabelverlegung für das 16 x 2,5-Zoll-Laufwerkmodell dargestellt. In der folgenden Abbildung ist die interne Kabelführung für das 16 x 2,5-Zoll-Laufwerkmodell dargestellt.
  • Seite 160 Abbildung 53. 16 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Hardware-RAID- Verkabelung 16 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkmodell v 16 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerk mit 2 identischen Rückwandplatinen Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 161 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel SAS 1 SAS 0 SAS-Signalkabel SAS 1 SAS 0 SAS-Signalkabel Abbildung 54. 16 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung Abbildung 55. 16 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung v 16 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerk mit einem Expander Kapitel 5. Komponenten entfernen und austauschen...
  • Seite 162 Abbildung 57. 16 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung 24 x 2,5-Zoll-Laufwerkmodell In diesem Abschnitt wird die interne Kabelverlegung für das 24 x 2,5-Zoll-Laufwerkmodell dargestellt. In der folgenden Abbildung ist die interne Kabelführung für das 24 x 2,5-Zoll-Laufwerkmodell dargestellt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 163 24 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkmodell v 24 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerk mit 3 identischen Rückwandplatinen Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel SAS 1 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke SAS 0 Netz-/Konfigurationskabel SAS-Signalkabel SAS 1 SAS 0 SAS-Signalkabel SAS 1 SAS 0 SAS-Signalkabel Abbildung 58.
  • Seite 164 SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 SAS 0 SAS 1 SAS 0 SAS 1 Abbildung 59. 24 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung v 24 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerk mit einem Expander Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 165 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel Netz-/Konfigurationskabel Rückwandplatine für 2,5-Zoll-Hot- Swap-Festplattenlaufwerke (Expander) Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke SAS-Signalkabel Netz-/Konfigurationskabel SAS-Signalkabel SAS-Signalkabel Abbildung 60. 24 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 SAS 1 SAS 0 SAS 0 SAS 1 Abbildung 61.
  • Seite 166 Rückwandplatine für 2,5-Zoll-Hot- Swap-Festplattenlaufwerke Netz-/Konfigurationskabel SAS- Signalkabel SAS- Signalkabel Abbildung 62. Kabelverbindung für 24 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerk SAS- Signalkabel (Y-Kabel) Netz-/ Konfigurations- kabel SAS 0 SAS 1 Abbildung 63. 24 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 167: Kabelverbindung Für 3,5-Zoll-Festplattenlaufwerke

    Kabelverbindung für 3,5-Zoll-Festplattenlaufwerke In den folgenden Abbildungen ist die Verkabelung für 3,5-Zoll-Laufwerkmodelle dargestellt. Wichtig: Stellen Sie sicher, dass alle SAS-Kabel unterhalb der DIMM-Laschen verlegt sind. 8 x 3,5-Zoll-Laufwerkmodell In diesem Abschnitt wird die interne Kabelverlegung für das 8 x 3,5-Zoll-Laufwerkmodell dargestellt. In der folgenden Abbildung ist die interne Kabelführung für das 8 x 3,5-Zoll-Laufwerkmodell dargestellt.

  • Seite 168: 3,5-Zoll-Hot-Swap-Festplattenlaufwerkmodell

    SAS- Signalkabel Netz-/ Konfigurations- kabel Abbildung 65. 8 x 3,5-Zoll-Simple-Swap-Festplattenlaufwerke mit Software-RAID-Verkabelung 8 x 3,5-Zoll-Hot-Swap-Festplattenlaufwerkmodell v 8 x 3,5-Zoll-Hot-Swap-Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 169 SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 Abbildung 66. 8 x 3,5-Zoll-Hot-Swap-Festplattenlaufwerkverkabelung 12 x 3,5-Zoll-Laufwerkmodell In diesem Abschnitt wird die interne Kabelverlegung für das 12 x 3,5-Zoll-Laufwerkmodell dargestellt. In der folgenden Abbildung ist die interne Kabelführung für das 12 x 3,5-Zoll-Laufwerkmodell dargestellt.

  • Seite 170: Serverkomponenten Entfernen Und Austauschen

    In diesem Abschnitt finden Sie Informationen zum Entfernen und Austauschen von Komponenten im Server. Strukturteile entfernen und austauschen Für den Austausch von Strukturteilen ist der Kunde verantwortlich. Wenn Lenovo ein Strukturteil auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.

  • Seite 171: Vorgehensweise

    Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit” auf Seite v und den Abschnitt „Installationsrichtlinien” auf Seite 300. 2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie ggf. alle Netzkabel und alle externen Kabel ab. 3.

  • Seite 172: Crus Der Stufe 1 Entfernen Und Austauschen

    CRUs der Stufe 1 entfernen und austauschen Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wird eine CRU der Stufe 1 auf Anforderung des Kunden von Lenovo installiert, wird die Installation dem Kunden in Rechnung gestellt.

  • Seite 173: Luftführung Austauschen

    Informationen zu diesem Vorgang Luftführung Abbildung 70. Entfernen der Luftführung Gehen Sie wie folgt vor, um die Luftführung zu entfernen: Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit” auf Seite v und den Abschnitt „Installationsrichtlinien” auf Seite 300. 2.
  • Seite 174 Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um das Netzteiladaptermodul zu entfernen: Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien” auf Seite 300. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 175: Netzteiladaptermodul Austauschen

    2. Schalten Sie den Server aus und ziehen Sie alle Netzkabel und externen Kabel 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). 4. Entfernen Sie die Netzteile. (Siehe Abschnitt „Netzteil entfernen” auf Seite 245). 5.

  • Seite 176: Usb-Anschlussbaugruppe An Der Vorderseite Entfernen

    4. Ziehen Sie das Kabel der USB-Baugruppe an der Vorderseite von der Systemplatine ab. 1 Ziehen Sie den Entriegelungshebel leicht nach oben und 2 schieben Sie die USB-Baugruppe an der Vorderseite aus dem Server heraus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 177: Usb-Baugruppe An Der Vorderseite Ersetzen

    USB-Baugruppe Entriegelung an der Vorderseite Abbildung 74. Entfernen der USB-Baugruppe an der Vorderseite 6. Falls Sie angewiesen werden, die USB-Anschlussbaugruppe an der Vorderseite zurückzuschicken, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das Verpackungsmaterial, das Ihnen für den Versand zur Verfügung gestellt wird.
  • Seite 178 In der folgenden Abbildung ist die Kabelführung für die USB-Baugruppe an der Vorderseite dargestellt. USB-Anschluss an der Vorderseite Kabel für USB-Anschluss an der Vorderseite Abbildung 76. Kabelführung für USB-Baugruppe an der Vorderseite Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 179: Hot-Swap-Festplattenlaufwerk Entfernen

    Anmerkung: Zum Anschließen des Kabels der USB-Baugruppe an der Vorderseite an der Systemplatine drücken Sie gleichmäßig auf das Kabel. Das Kabel oder der Anschluss kann beschädigt werden, wenn Sie einseitig auf das Kabel drücken. 6. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen”...

  • Seite 180: Hot-Swap-Festplattenlaufwerk Ersetzen

    Dokumentation, die im Lieferumfang des Festplattenlaufwerks enthalten ist, und befolgen Sie die entsprechenden Anweisungen. v Im Allgemeinen sollten 512-Byte- und erweiterte 4-KB-Laufwerke nicht gleichzeitig in derselben RAID-Platteneinheit verwendet werden, da dies zu Leistungsproblemen führen kann. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 181 v Stellen Sie sicher, dass Sie über alle in der Dokumentation angegebenen Kabel und alle weiteren Ausrüstungsteile, die mit dem Laufwerk geliefert werden, verfügen. v Wählen Sie die Position aus, in der Sie das Laufwerk installieren möchten. v Überprüfen Sie die im Lieferumfang des Laufwerks enthaltenen Anweisungen, um zu bestimmen, ob Sie Schalter oder Brücken am Laufwerk einstellen müssen.
  • Seite 182 Anweisungen zur Verwendung des ServeRAID-Adapters finden Sie in der Dokumentation zum ServeRAID-Adapter. 5. Wenn Sie weitere Hot-Swap-Festplattenlaufwerke installieren möchten, tun Sie dies jetzt. 6. Schalten Sie die Peripheriegeräte und den Server ein. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 183: Simple-Swap-Festplattenlaufwerk Entfernen

    Simple-Swap-Festplattenlaufwerk entfernen Mithilfe dieser Informationen können Sie ein Simple-Swap-Festplattenlaufwerk entfernen. Informationen zu diesem Vorgang Sie müssen den Server ausschalten, bevor Sie die Simple-Swap-Laufwerke aus dem Server entfernen. Gehen Sie wie folgt vor, um ein Simple-Swap-SATA- Festplattenlaufwerk zu entfernen. Achtung: v Um eine Beschädigung der Festplattenlaufwerkanschlüsse zu vermeiden, vergewissern Sie sich, dass die Serverabdeckung in Position und vollständig geschlossen ist, wenn Sie ein Festplattenlaufwerk installieren oder entfernen.

  • Seite 184: Simple-Swap-Festplattenlaufwerk Austauschen

    Hot-Swap-Laufwerke in einem Simple-Swap-Servermodell. Diese werden nicht unterstützt. v In Position 0 im Server können Sie ein 2,5-Zoll-Simple-Swap-SATA- Festplattenlaufwerk installieren. Installieren Sie keine Hot-Swap-Laufwerke in einem Simple-Swap-Servermodell. Diese werden nicht unterstützt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 185 v Die Simple-Swap-Servermodelle sind nur in Konfigurationen verfügbar, bei denen es sich nicht um RAID-Konfigurationen handelt. v Die EMI-Integrität (elektromagnetische Interferenzen) und die Kühlung des Servers werden dadurch sichergestellt, dass alle Positionen und PCI-Express-Steckplätze entweder abgedeckt oder belegt sind. Wenn Sie ein Laufwerk oder einen PCI-Express-Adapter installieren, bewahren Sie die EMV-Abschirmung und die Abdeckblende der Position oder die Abdeckung des PCI-Express-Adaptersteckplatzes auf, falls Sie die Einheit später entfernen...

  • Seite 186: Kabel Für Optisches Laufwerk Entfernen

    4. Entfernen Sie die Lüfterrahmenbaugruppe (siehe „Lüfterrahmenbaugruppe entfernen” auf Seite 185). 5. Ziehen Sie den Anschluss zur Vorderseite des Servers, um das Kabel für das optische Laufwerk vom Anschluss auf der Systemplatine zu entfernen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 187: Kabel Für Optisches Laufwerk Austauschen

    Anschluss für optisches Laufwerk Verriegelung für Kabelanschluss Kabel für DVD-Laufwerk Abbildung 85. Kabelverbindung für optisches Laufwerk 6. Halten Sie an der Rückseite der optischen Laufwerkhalterung 1 die Anschlussverriegelung (links neben dem Kabelanschluss) gedrückt. Ziehen Sie gleichzeitig 2 den Kabelanschluss nach rechts heraus. Entfernen Sie das Kabel für das optische Laufwerk vom Anschluss an der Rückseite der optischen Laufwerkhalterung.
  • Seite 188 Achtung: Verlegen Sie das Kabel für das optische Laufwerk wie in der Abbildung dargestellt. Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es keine Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der Systemplatine verhindert. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 189: Optisches Laufwerk Entfernen

    Anschluss für optisches Laufwerk Verriegelung für Kabelanschluss Kabel für DVD-Laufwerk Abbildung 88. Kabelführung des optischen Laufwerks 6. Setzen Sie die Lüfterrahmenbaugruppe wieder ein (siehe „Lüfterrahmenbaugruppe ersetzen” auf Seite 186). 7. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen”...

  • Seite 190: Optisches Laufwerk Austauschen

    Sie erhalten weitere Informationen, die Sie beim Installieren von Laufwerken beachten müssen. Eine Liste unterstützter Laufwerke finden Sie unter http://www.ibm.com/systems/info/x86servers/serverproven/compat/us/. v Informationen zu den Positionen eines optischen Laufwerks am Server finden Sie unter „Vorderansicht” auf Seite 20. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 191 v Lesen Sie neben den Anweisungen in diesem Abschnitt die Anweisungen in der im Lieferumfang des Laufwerks enthaltenen Dokumentation. v Stellen Sie sicher, dass Sie über alle in der Dokumentation angegebenen Kabel und alle weiteren Ausrüstungsteile, die mit dem Laufwerk geliefert werden, verfügen.
  • Seite 192 Abbildung 91. Installation der Halteklammer für optisches Laufwerk 9. Richten Sie das optische Laufwerk in der Laufwerkposition aus und schieben Sie das optische Laufwerk in die Position für optische Laufwerke, bis es einrastet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 193: Speichermodul Entfernen

    Halteklammer für Laufwerk Abbildung 92. Installation des optischen Laufwerks 10. Schließen Sie das Kabel für das optische Laufwerk an (siehe „Kabel für optisches Laufwerk austauschen” auf Seite 173). 11. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 12.

  • Seite 194: Speichermodul Installieren

    2R = mit zwei Speicherbänken 4R = mit vier Speicherbänken - xff steht für die Organisation der Einheit (Bitbreite) x4 = x4-Organisation (4 Datenleitungen pro SDRAM) x8 = x8-Organisation x16 = x16-Organisation Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 195 - v steht für die Versorgungsspannung (VDD) der SDRAM- und Unterstützungskomponente v Leer = 1,2 V angegeben - wwwww ist die DIMM-Bandbreite in MB/s 12800 = 12,80 GB/s (DDR4-1600-SDRAMs, primärer Datenbus mit 8 Byte) 14900 = 14,93 Gb/s (DDR4-1866-SDRAMs, primärer Datenbus mit 8 Byte) 17000 = 17,00 Gb/s (DDR4-2133-SDRAMs, primärer Datenbus mit 8 Byte)
  • Seite 196 2. Die DIMM-Steckplätze 13 bis 24 sind für Mikroprozessor 2 reserviert. Somit werden diese Steckplätze bei der Installation von Mikroprozessor 2 aktiviert. In der folgenden Abbildung sind die Positionen der DIMM-Steckplätze auf der Systemplatine dargestellt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 197 Mikroprozessor 1 CPU 1 CPU 2 Mikroprozessor 2 Abbildung 94. Positionen der DIMM-Steckplätze DIMM-Installationsreihenfolge: Je nach Servermodell wird der Server möglicherweise mit mindestens einem in Steckplatz 1 installierten DIMM mit 4 GB geliefert. Wenn Sie weitere DIMMs installieren, gehen Sie dabei in der in der folgenden Tabelle dargestellten Reihenfolge vor, um eine optimale Systemleistung zu erhalten.
  • Seite 198 8. Setzen Sie das DIMM in den Steckplatz ein, indem Sie die Kanten des DIMMs an den Vertiefungen an den Enden des DIMM-Steckplatzes ausrichten (weitere Informationen zu den Positionen der DIMM-Steckplätze finden Sie im Abschnitt Anschlüsse für Zusatzeinrichtungen auf der Systemplatine). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 199: Lüfterrahmenbaugruppe Entfernen

    9. Drücken Sie das DIMM an beiden Enden gleichzeitig fest und gerade nach unten in den Steckplatz. Wenn das DIMM ordnungsgemäß im Steckplatz installiert ist, rasten die Halteklammern hörbar in die Position "Verriegelt" ein. Anmerkung: Wenn zwischen dem DIMM und den Halteklammern eine Lücke bleibt, wurde das DIMM nicht richtig eingesetzt.

  • Seite 200: Lüfterrahmenbaugruppe Ersetzen

    Seiten des Gehäuses aus und senken Sie sie in den Server ab. 2 Drehen Sie die Entriegelungshebel der Lüfterrahmenbaugruppe nach unten, bis sich die Entriegelungshebel in der gesperrten Position befinden, und stellen Sie sicher, dass die Baugruppe ordnungsgemäß eingesetzt ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 201: Hot-Swap-Lüfter Entfernen

    Entriegelung Lüfterrahmenbaugruppe Öffnungen Entriegelung Öffnungen Abbildung 97. Installation der Lüfterrahmenbaugruppe 6. Ersetzen Sie gegebenenfalls die Lüfter (siehe „Hot-Swap-Lüfter ersetzen” auf Seite 188). 7. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 8. Schieben Sie den Server zurück in den Gehäuserahmen. 9.

  • Seite 202: Hot-Swap-Lüfter Ersetzen

    Metalloberfläche am Server. Nehmen Sie anschließend den neuen Lüfter aus der Schutzhülle. 4. Halten Sie den Lüfter so über die Lüfterposition des Lüfterrahmens, dass der Lüfteranschluss am Anschluss auf der Systemplatine ausgerichtet ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 203: Datenträgergehäuse Entfernen

    5. Setzen Sie den Lüfter in die Lüfterposition des Lüfterrahmens ein und drücken Sie ihn nach unten, bis er ordnungsgemäß in der Position sitzt. Lüfter 6 Fehleranzeige für Hot-Swap-Lüfter Lüfter 5 Lüfter 4 Lüfter 3 Lüfter 2 Lüfter 1 Abbildung 99. Lüftereinbau Anmerkung: Stellen Sie für einen ordnungsgemäßen Einbau sicher, dass der neu installierte Lüfter horizontal an anderen ordnungsgemäß...
  • Seite 204 Anschluss an der Vorderseite Kabel für DVD- Bedienerinformationsanzeige/ Laufwerk LCD-Anzeige – Kabel Abbildung 100. Kabelführung 5. Lösen Sie die Rändelschraube, mit der das Datenträgergehäuse am Server gesichert ist. Rändelschraube Abbildung 101. Rändelschraube Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 205: Datenträgergehäuse Ersetzen

    6. Schieben Sie das Datenträgergehäuse vorsichtig aus dem Server und legen Sie es beiseite. Datenträgergehäuse Abbildung 102. Entfernen des Datenträgergehäuses 7. Wenn Sie angewiesen werden, das Datenträgergehäuse einzusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial. Datenträgergehäuse ersetzen Verwenden Sie diese Informationen, um das Datenträgergehäuse zu ersetzen.
  • Seite 206 CD/DVD-Laufwerk und für die Bedienerinformationsanzeige/LCD-Anzeige an die Systemplatine an. Nehmen Sie anschließend die Kabelführung wie in der folgenden Abbildung dargestellt vor. Denken Sie daran, die Kabel für eine ordnungsgemäße Kabelführung in die Kabelklemme einzusetzen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 207: Adapterkartenbaugruppe Entfernen

    Kabel für USB- Anschluss an der Vorderseite Kabel für DVD- Bedienerinformationsanzeige/ Laufwerk LCD-Anzeige – Kabel Abbildung 105. Kabelführung 7. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 8. Schieben Sie den Server zurück in den Gehäuserahmen. 9.
  • Seite 208 Bei Adaptern mit halber Länge und flachem Profil PCI-Adapter- kartenbaugruppe 2 PCI-Adapter- kartenbaugruppe 1 Abbildung 106. Entfernen der Adapterkartenbaugruppe – Adapter mit halber Länge und flachem Profil v Bei Adaptern mit voller Höhe und voller Länge Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 209: Adapterkartenbaugruppe Austauschen

    PCI-Adapter- kartenbaugruppe 2 PCI-Adapter- kartenbaugruppe 1 Transporthalterung für Adapterkartenbaugruppe Abbildung 107. Entfernen der Adapterkartenbaugruppe – Adapter mit voller Höhe und voller Länge 5. Wenn Sie angewiesen werden, die Adapterkartenbaugruppe einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie das mitgelieferte Transportverpackungsmaterial. Adapterkartenbaugruppe austauschen Mithilfe dieser Informationen können Sie eine Adapterkartenbaugruppe austauschen.
  • Seite 210 Profil v Bei Adaptern mit voller Höhe und voller Länge Anmerkung: Die Transporthalterung ist nur bei solchen Servern vorhanden, die für Adapter mit voller Höhe und voller Länge vorkonfiguriert sind. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 211 PCI-Adapter- kartenbaugruppe 2 PCI-Adapter- kartenbaugruppe 1 Transporthalterung für Adapterkartenbaugruppe Abbildung 109. Installation der Adapterkartenbaugruppe – Adapter mit voller Höhe und voller Länge 6. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 7. Schieben Sie den Server zurück in den Gehäuserahmen. 8.

  • Seite 212: Dedizierten Slotless-Raid-Controller Austauschen

    2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie ggf. alle Netzkabel und alle externen Kabel ab. 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 213: Adapter Entfernen

    4. Wenn Sie einen neuen oder einen Ersatz-Controller installieren, berühren Sie mit der antistatischen Schutzhülle, in der sich der neue Controller befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie anschließend den neuen Controller aus der Schutzhülle. 5. Setzen Sie den Controller so ein, dass die Führungen ordnungsgemäß am Anschluss auf der Systemplatine ausgerichtet sind.
  • Seite 214 Anmerkung: Wenn Sie einen Hauptstrom-Bildschirmadapter entfernen, müssen Sie möglicherweise das interne Netzkabel von der Systemplatine abziehen, bevor Sie den Adapter entfernen. Gehen Sie wie folgt vor, um einen Adapter zu entfernen: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 215 Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien” auf Seite 300. 2. Schalten Sie den Server und die Peripheriegeräte ab und ziehen Sie alle Netzkabel ab. Entfernen Sie anschließend die obere Abdeckung (siehe „Obere Abdeckung entfernen”...
  • Seite 216 5. Drehen Sie die Halterung in die geöffnete Position. 6. Entfernen Sie die Schrauben, sofern vorhanden. 7. Ziehen Sie den Adapter an der oberen Kante oder an den oberen Ecken vorsichtig aus dem Anschluss. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 217 Adapter Halterungen Adapteranschluss (Steckplatz 5) Adapteranschluss (Steckplatz 4) Abbildung 117. Adapterausbau 8. Wenn Sie angewiesen werden, einen Adapter einzusenden, befolgen Sie genau die Verpackungsanweisungen, und verwenden Sie das gelieferte Verpackungsmaterial. Adapter aus dem Bausatz für zwei Festplattenlaufwerke an der Rückseite entfernen: Verwenden Sie diese Informationen, um einen Adapter aus dem Bausatz für zwei Festplattenlaufwerke an der Rückseite zu entfernen.

  • Seite 218: Adapter Ersetzen

    In der folgenden Abbildung sind die Postionen der Adapter- Erweiterungssteckplätze an der Rückseite des Servers dargestellt. Steckplatz 4 Steckplatz 5 Steckplatz 1 Steckplatz 6 Steckplatz 2 Steckplatz 7 Steckplatz 3 Steckplatz 8 Abbildung 119. Positionen der Erweiterungssteckplätze für PCI-Adapterkarten Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 219 Bausatz für zwei 3,5-Zoll- Steckplatz 4 Steckplatz 5 Festplattenlaufwerke an der Rückseite Steckplatz 1 Steckplatz 2 Steckplatz 3 Abbildung 120. Positionen der Erweiterungssteckplätze für PCI-Adapterkarten Bausatz für zwei 2,5-Zoll- Bausatz für zwei 3,5-Zoll- Festplattenlaufwerke an Festplattenlaufwerke an der Rückseite Steckplatz 5 der Rückseite Steckplatz 4 Steckplatz 3...
  • Seite 220 SFP+-Adapter für System x v Es werden keine hochauflösenden Videoausgangs- oder Stereoanschlüsse für Add-on-Bildschirmadapter unterstützt. v Wenn Sie einen PCI-Adapter installieren, müssen die Netzkabel von der Stromquelle getrennt werden, bevor Sie die PCI-Express- Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 221 Adapterkartenbaugruppe entfernen. Andernfalls wird das Ereignissignal für die aktive Stromverbrauchssteuerung über die Systemplatinenlogik inaktiviert und die Funktion "Wake on LAN" kann möglicherweise nicht genutzt werden. Nachdem der Server jedoch lokal eingeschaltet wurde, wird das Ereignissignal für die aktive Stromverbrauchssteuerung über die Systemplatinenlogik aktiviert. v Achtung: 1.
  • Seite 222 Server ab und drücken Sie sie fest nach unten, bis die Adapterkartenbaugruppe ordnungsgemäß im Anschluss auf der Systemplatine sitzt. v Bei Adaptern mit halber Länge und flachem Profil Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 223 PCI-Adapter- kartenbaugruppe 2 PCI-Adapter- kartenbaugruppe 1 Abbildung 124. Installation der Adapterkartenbaugruppe – Adapter mit halber Länge und flachem Profil v Bei Adaptern mit voller Höhe und voller Länge Anmerkung: Die Transporthalterung ist nur bei solchen Servern vorhanden, die für Adapter mit voller Höhe und voller Länge vorkonfiguriert sind. Kapitel 5.
  • Seite 224 2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und externen Kabel ab. 3. Entfernen Sie die obere Serverabdeckung (siehe Abschnitt „Obere Abdeckung entfernen” auf Seite 156). 1 Drehen Sie die Halterung in die geöffnete Position. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 225 5. Schieben Sie die Abdeckung für den Erweiterungssteckplatz aus dem Server heraus. 2 Richten Sie den Adapter am PCI-Steckplatz auf der Systemplatine aus und drücken Sie den Adapter fest in den PCI-Anschluss auf der Systemplatine. Abdeckung für Erweiterungssteckplatz Adapter Halterungen Adapteranschluss (Steckplatz 5) Adapteranschluss...
  • Seite 226 11. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 12. Schieben Sie den Server zurück in den Gehäuserahmen. 13. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 227: Akku Oder Flashstromversorgungsmodul Für Raid-Adapter Entfernen

    14. Schalten Sie die Peripheriegeräte und den Server ein. Akku oder Flashstromversorgungsmodul für RAID-Adapter entfernen Mithilfe dieser Informationen können Sie einen Akku oder ein Flashstromversorgungsmodul für einen RAID-Adapter entfernen. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, wenn ein Akku oder ein Flashstromversorgungsmodul für einen RAID-Adapter neben dem Lüfterrahmen installiert wurde und ausgetauscht werden muss: Vorgehensweise...

  • Seite 228: Akku Oder Flashstromversorgungsmodul Für Raid-Adapter Austauschen

    6. Richten Sie den Akku oder das Flashstromversorgungsmodul am Steckplatz aus und schieben Sie den Akku in die Halterung für den Akku/das Flashstromversorgungsmodul. Achten Sie darauf, dass der Akku oder das Flashstromversorgungsmodul in der Halterung einrastet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 229: Bausatz Für Zwei Festplattenlaufwerke An Der Rückseite Entfernen

    Luftführung Akku für RAID-Adapter/ Flash-Stromversorgungsmodul Abbildung 130. Installation von Akku oder Flashstromversorgungsmodul für RAID-Adapter 7. Schließen Sie das Kabel des Akkus oder des Flashstromversorgungsmoduls am Anschluss für den Akku/das Flashstromversorgungsmodul des RAID-Adapters an. Achtung: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es keine Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der Systemplatine verhindert.
  • Seite 230 Rückseite Bausatz 1 für zwei 2,5-Zoll- Festplattenlaufwerke an der Rückseite Abbildung 131. Entfernen des Bausatzes für zwei 2,5-Zoll-Festplattenlaufwerke an der Rückseite v Entfernen des Bausatzes für zwei 3,5-Zoll-Festplattenlaufwerke an der Rückseite Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 231: Bausatz Für Zwei Festplattenlaufwerke An Der Rückseite Ersetzen

    Bausatz für zwei 3,5-Zoll- Festplattenlaufwerke an der Rückseite Abbildung 132. Entfernen des Bausatzes für zwei 3,5-Zoll-Festplattenlaufwerke an der Rückseite Bausatz für zwei Festplattenlaufwerke an der Rückseite ersetzen Verwenden Sie diese Informationen, um den Bausatz für zwei Festplattenlaufwerke an der Rückseite auf der Systemplatine zu ersetzen. Informationen zu diesem Vorgang Anmerkung: 1.
  • Seite 232 Rückseite mit RAID-Karte SATA/SAS-Festplattenlaufwerkpositionen Abbildung 136. Nummerierung des Bausatzes für zwei 3,5-Zoll-Festplattenlaufwerke an der Rückseite mit RAID-Karte Gehen Sie wie folgt vor, um den Bausatz für zwei Festplattenlaufwerke an der Rückseite zu installieren: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 233 Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien” auf Seite 300. 2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel ab. 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen”...
  • Seite 234 SAS 0 Mini-SAS-HD-Kabel RAID-Adapter Abbildung 139. Kabelführung bei dem Bausatz für zwei 2,5-Zoll-Festplattenlaufwerke an der Rückseite v Bei dem Bausatz für zwei 3,5-Zoll-Festplattenlaufwerke an der Rückseite sind zwei Konfigurationen der Kabelführung möglich: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 235 – Schließen Sie die RAID-Karte an Steckplatz 5 der Rückwandplatine des Festplattenlaufwerks an. 3,5-Zoll-Festplatten- RAID-Adapter laufwerkhalterung SAS- Signalkabel Abbildung 140. Kabelführung bei dem Bausatz für zwei 3,5-Zoll-Festplattenlaufwerke an der Rückseite – Schließen Sie die Rückwandplatine für 3,5-Zoll-Hot-Swap- Festplattenlaufwerke mit 12 Festplattenlaufwerken an der Rückwandplatine des Festplattenlaufwerks an.

  • Seite 236: Eine Eia-Baugruppe Entfernen

    1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien” auf Seite 300. 2. Schalten Sie den Server und alle Peripheriegeräte aus und ziehen Sie das Netzkabel und alle externen Kabel ab. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 237 3. Entfernen Sie die Abdeckung (siehe hierzu den Abschnitt „Obere Abdeckung entfernen” auf Seite 156). 4. Entfernen Sie die Lüfterrahmenbaugruppe (siehe „Lüfterrahmenbaugruppe entfernen” auf Seite 185). 5. Lösen Sie die Kabel des USB-Anschlusses/der Bedienerinformationsanzeige an der Vorderseite vom Anschluss an der Gehäusewand. Anmerkung: Lösen Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen, wenn Sie die gesamten Kabel von der Systemplatine abziehen.
  • Seite 238 Server zu entfernen. EIA-Baugruppe Abbildung 145. EIA-Baugruppe entfernen 9. Positionieren Sie die EIA-Baugruppe wie in der folgenden Abbildung dargestellt und entnehmen Sie dann die Baugruppe aus dem Server. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 239 EIA-Baugruppe Abbildung 146. EIA-Baugruppe entfernen 10. Wenn Sie angewiesen werden, die EIA-Baugruppe einzusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial. Bei der linken EIA-Baugruppe 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien” auf Seite 300. 2.
  • Seite 240 Abbildung 147. Entfernen des Kabels für den Bildschirmanschluss an der Vorderseite 6. Lösen Sie die Schrauben und entfernen Sie diese. Schrauben Abbildung 148. Entfernen der Schrauben 7. Kippen Sie die Kabelabdeckung und entfernen Sie sie aus dem Server. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 241 Kabelabdeckung Abbildung 149. Entfernen der Kabelabdeckung 8. Fassen Sie die EIA-Baugruppe an und ziehen Sie diese vorsichtig nach vorne, um sie aus dem Server zu entfernen. EIA-Baugruppe Abbildung 150. EIA-Baugruppe entfernen 9. Wenn Sie angewiesen werden, die EIA-Baugruppe einzusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial.
  • Seite 242 7. Um die Kabelabdeckung zu entfernen, winkeln Sie die Kabelabdeckung wie in der folgenden Abbildung dargestellt an und schieben Sie die Kabelführung zur Rückseite des Servers, um sie aus dem Server zu entfernen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 243 Kabelabdeckung Abbildung 153. Entfernen der Kabelabdeckung 8. Fassen Sie die EIA-Baugruppe an und ziehen Sie diese vorsichtig nach vorne, um sie aus dem Server zu entfernen. EIA-Baugruppe Abbildung 154. EIA-Baugruppe entfernen 9. Positionieren Sie die EIA-Baugruppe wie in der folgenden Abbildung dargestellt und entnehmen Sie dann die Baugruppe aus dem Server.
  • Seite 244 Wenn Sie diese Elemente vor dem Entfernen der Kabel nicht lösen, werden die Kabelbuchsen auf der Systemplatine beschädigt. Die Kabelbuchsen auf der Systemplatine sind empfindlich. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 245 Kabel für Bildschirmanschluss an der Vorderseite Abbildung 156. Entfernen des Kabels für den Bildschirmanschluss an der Vorderseite 6. Lösen Sie die Schrauben und entfernen Sie diese. Schrauben Abbildung 157. Entfernen der Schrauben 7. Kippen Sie die Kabelabdeckung und entfernen Sie sie aus dem Server. Kapitel 5.

  • Seite 246: Eine Eia-Baugruppe Austauschen

    2,5-Zoll-Modell: Gehen Sie wie folgt vor, um die rechte und die linke EIA-Baugruppe auf dem Server auszutauschen. Bei der rechten EIA-Baugruppe 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien” auf Seite 300. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 247 2. Schalten Sie den Server und alle Peripheriegeräte aus und ziehen Sie das Netzkabel und alle externen Kabel ab. 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). 4. Entfernen Sie den Lüfterrahmen (siehe „Lüfterrahmenbaugruppe entfernen” auf Seite 185).
  • Seite 248 Abbildung 161. Ausrichtung der EIA-Baugruppe 7. Schieben Sie die EIA-Baugruppe vorsichtig zur Rückseite des Servers, um die EIA-Baugruppe am Server zu befestigen. EIA-Baugruppe Abbildung 162. Installation der EIA-Baugruppe 8. Kippen und installieren Sie die Kabelabdeckung. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 249 Kabelabdeckung Abbildung 163. Installation der Kabelabdeckung 9. Ziehen Sie die Schrauben an. Schrauben Abbildung 164. Anbringen der Schraube 10. Schließen Sie die Kabel des USB-Anschlusses/der Bedienerinformationsanzeige an der Vorderseite an der Systemplatine und am Anschluss an der Seitenwand des Gehäuses an. Kapitel 5.
  • Seite 250 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). 4. Entfernen Sie die Lüfterrahmenbaugruppe (siehe „Lüfterrahmenbaugruppe entfernen” auf Seite 185). 5. Stecken Sie das Kabel in den Steckplatz ein. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 251 EIA-Baugruppe Abbildung 166. Kabelführung 6. Richten Sie die EIA-Baugruppe am Ausrichtungsstift aus und schieben Sie die EIA-Baugruppe vorsichtig zur Rückseite des Servers, um die EIA-Baugruppe am Server zu befestigen. Ausrichtungsstift EIA-Baugruppe Abbildung 167. Ausrichtung der EIA-Baugruppe 7. Kippen und installieren Sie die Kabelabdeckung. Kapitel 5.
  • Seite 252 Abbildung 168. Installation der Kabelabdeckung 8. Ziehen Sie die Schrauben an. Schrauben Abbildung 169. Anbringen der Schraube 9. Schließen Sie das Kabel für den Bildschirmanschluss an der Vorderseite an die Systemplatine an. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 253 Kabel für Bildschirmanschluss an der Vorderseite Abbildung 170. Kabelverbindung 10. Setzen Sie die Lüfterrahmenbaugruppe wieder ein (siehe „Lüfterrahmenbaugruppe ersetzen” auf Seite 186). 11. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 12. Schieben Sie den Server zurück in den Gehäuserahmen. 13.
  • Seite 254 6. Richten Sie die EIA-Baugruppe am Ausrichtungsstift aus. Ausrichtungsstift EIA-Baugruppe Abbildung 172. Ausrichtung der EIA-Baugruppe 7. Schieben Sie die EIA-Baugruppe vorsichtig zur Rückseite des Servers, um die EIA-Baugruppe am Server zu befestigen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 255 EIA-Baugruppe Abbildung 173. Installation der EIA-Baugruppe 8. Winkeln Sie die Kabelabdeckung wie in der folgenden Abbildung dargestellt an und schieben Sie die Kabelführung zur Vorderseite des Servers. Kabelabdeckung Abbildung 174. Installation der Kabelabdeckung 9. Ziehen Sie die Schrauben an. Kapitel 5. Komponenten entfernen und austauschen...
  • Seite 256 2. Schalten Sie den Server und alle Peripheriegeräte aus und ziehen Sie das Netzkabel und alle externen Kabel ab. 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 257 4. Entfernen Sie die Lüfterrahmenbaugruppe (siehe „Lüfterrahmenbaugruppe entfernen” auf Seite 185). 5. Stecken Sie das Kabel in den Steckplatz ein. EIA-Baugruppe Abbildung 177. Kabelführung 6. Richten Sie die EIA-Baugruppe am Ausrichtungsstift aus und schieben Sie die EIA-Baugruppe vorsichtig zur Rückseite des Servers, um die EIA-Baugruppe am Server zu befestigen.
  • Seite 258 Abbildung 179. Installation der Kabelabdeckung 8. Ziehen Sie die Schrauben an. Schrauben Abbildung 180. Anbringen der Schraube 9. Schließen Sie das Kabel für den Bildschirmanschluss an der Vorderseite an die Systemplatine an. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 259: Netzteil Entfernen

    Kabel für Bildschirmanschluss an der Vorderseite Abbildung 181. Kabelverbindung 10. Setzen Sie die Lüfterrahmenbaugruppe wieder ein (siehe „Lüfterrahmenbaugruppe ersetzen” auf Seite 186). 11. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 12. Schieben Sie den Server zurück in den Gehäuserahmen. 13.
  • Seite 260 Servers und zum Netzteil zu erhalten. 4. Halten Sie den Lösehebel für das Netzteil nach links gedrückt. Fassen Sie den Griff an und ziehen Sie das Netzteil aus dem Server. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 261: Netzteil Ersetzen

    Abdeckblende für Netzteil Hot-Swap-Netzteil 2 Abbildung 182. Netzteil entfernen 5. Wenn Sie angewiesen werden, das Netzteil einzusenden, befolgen Sie genau die Verpackungsanweisungen, und verwenden Sie das gelieferte Verpackungsmaterial. Netzteil ersetzen Mithilfe dieser Informationen können Sie ein Hot-Swap-Wechselstromnetzteil austauschen. Informationen zu diesem Vorgang In den folgenden Anmerkungen sind die Arten von Netzteilen beschrieben, die der Server unterstützt.
  • Seite 262 Sie dann das Hot-Swap-Netzteil aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. 3. Wenn Sie ein Hot-Swap-Netzteil in einer freien Position installieren, entfernen Sie die Netzteilabdeckblende aus der Netzteilposition. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 263 Abdeckblende für Netzteil Hot-Swap-Netzteil 2 Abbildung 183. Installation des Netzteils 4. Halten Sie das Netzteil am Griff an der Rückseite fest und schieben Sie es in die Netzteilposition hinein, bis es hörbar einrastet. Stellen Sie sicher, dass das Netzteil fest mit dem Anschluss für das Netzteil verbunden ist. Achtung: Verwenden Sie nicht zwei Netzteile mit unterschiedlicher Belastbarkeit, Wattleistung und Effizienzstufe im Server;...

  • Seite 264: Rückwandbaugruppe/Rückwandplatine Für 2,5-Zoll-Simple-Swap-/ Hot-Swap-Festplattenlaufwerke Entfernen

    5. Mehr Platz zum Arbeiten erhalten Sie, wenn Sie die Lüfterrahmenbaugruppe entfernen (siehe „Lüfterrahmenbaugruppe entfernen” auf Seite 185). 6. Heben Sie die beiden vorderen Entriegelungshebel an und drehen Sie die Rückwandbaugruppe/Rückwandplatine zur Rückseite des Servers hin, um die Rückwandbaugruppe/Rückwandplatine zu entfernen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 265: Rückwandbaugruppe/Rückwandplatine Für 2,5-Zoll-Simple-Swap-/ Hot-Swap-Festplattenlaufwerke Austauschen

    Entriegelungshebel Rückwandplatine für 2,5-Zoll-Hot-Swap- Festplattenlaufwerke (Expander) Rückwandplatine für 2,5-Zoll-Hot-Swap- Festplattenlaufwerke Abbildung 185. Entfernen der Rückwandbaugruppe/Rückwandplatine für 2,5-Zoll-Simple-Swap-/Hot-Swap-Festplattenlaufwerke 7. Ziehen Sie alle Kabel von der Rückwandplatine des Festplattenlaufwerks und der Systemplatine ab. Anmerkung: Lösen Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen, wenn Sie die gesamten Kabel von der Systemplatine abziehen.
  • Seite 266 8. Bringen Sie den Lüfterrahmen und die Lüfter wieder an, falls Sie sie entfernt haben (siehe hierzu „Lüfterrahmenbaugruppe ersetzen” auf Seite 186 und „Hot-Swap-Lüfter ersetzen” auf Seite 188). 9. Installieren Sie die Festplattenlaufwerke erneut (siehe „Hot-Swap- Festplattenlaufwerk ersetzen” auf Seite 166). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 267: Rückwandbaugruppe/Rückwandplatine Für 3,5-Zoll-Simple-Swap-/ Hot-Swap-Festplattenlaufwerke Entfernen

    10. Bringen Sie die obere Abdeckung an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 11. Schieben Sie den Server zurück in den Gehäuserahmen. 12. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 13. Schalten Sie die Peripheriegeräte und den Server ein. Rückwandbaugruppe/Rückwandplatine für 3,5-Zoll-Simple-Swap-/ Hot-Swap-Festplattenlaufwerke entfernen Mithilfe dieser Informationen können Sie die Rückwandbaugruppe/...
  • Seite 268 Servers hin und heben Sie sie an, um die Rückwandbaugruppe/ Rückwandplatine aus dem Server zu entfernen. 9. Wenn Sie angewiesen werden, die Rückwandbaugruppe/Rückwandplatine für Festplattenlaufwerke zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 269: Rückwandbaugruppe/Rückwandplatine Für 3,5-Zoll-Simple-Swap-/ Hot-Swap-Festplattenlaufwerke Austauschen

    Rückwandbaugruppe/Rückwandplatine für 3,5-Zoll-Simple-Swap-/ Hot-Swap-Festplattenlaufwerke austauschen Mithilfe dieser Informationen können Sie die Rückwandbaugruppe/ Rückwandplatine für 3,5-Zoll-Simple-Swap-/Hot-Swap-Festplattenlaufwerke austauschen. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um die Rückwandbaugruppe/Rückwandplatine für 3,5-Zoll-Simple-Swap-/Hot-Swap-Festplattenlaufwerke zu installieren: Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien”...
  • Seite 270 (siehe hierzu „Lüfterrahmenbaugruppe ersetzen” auf Seite 186 und „Hot-Swap-Lüfter ersetzen” auf Seite 188). 11. Bringen Sie die obere Abdeckung an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 12. Schieben Sie den Server zurück in den Gehäuserahmen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 271: Integrierte Usb-Hypervisor-Flash-Einheit Entfernen

    13. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 14. Schalten Sie die Peripheriegeräte und den Server ein. Integrierte USB-Hypervisor-Flash-Einheit entfernen Mithilfe dieser Informationen können Sie eine integrierte USB-Hypervisor-Flash- Einheit entfernen. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um eine USB-Hypervisor-Flash-Einheit zu entfernen: Vorgehensweise 1.

  • Seite 272: Systembatterie Entfernen

    8. Schieben Sie den Server zurück in den Gehäuserahmen. 9. Schalten Sie die Peripheriegeräte und den Server ein. Systembatterie entfernen Im Folgenden finden Sie Informationen, die Sie beim Austauschen der Batterie beachten müssen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 273 Informationen zu diesem Vorgang v Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithiumbatterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die Batterie austauschen, müssen Sie die folgenden Anweisungen befolgen.
  • Seite 274 Systemplatine beschädigt werden. Bei einer Beschädigung des Stecksockels muss ggf. die Systemplatine ersetzt werden. 6. Die lokalen Bestimmungen für die Entsorgung von Sondermüll beachten. Weitere Informationen finden Sie im Benutzerhandbuch mit Hinweisen zum Umweltschutz auf der Dokumentations-CD. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 275: Systembatterie Austauschen

    Systembatterie austauschen Im Folgenden finden Sie Informationen, die Sie beim Austauschen der Systembatterie im Server beachten müssen. Informationen zu diesem Vorgang v Tauschen Sie die Systembatterie durch eine Lithiumbatterie desselben Typs und Herstellers aus. v Wenn Sie Ersatzbatterien bestellen möchten, können Sie dies in den USA unter der Telefonnummer 1-800-426-7378 und in Kanada unter 1-800-465-7999 oder 1-800-465-6666 tun.
  • Seite 276 10. Schließen Sie alle externen Kabel und dann die Netzkabel wieder an, und schalten Sie die Peripheriegeräte und den Server wieder ein. 11. Starten Sie das Konfigurationsdienstprogramm und setzen Sie die Konfiguration zurück. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 277: Lcd-Systeminformationsanzeige Entfernen

    v Stellen Sie das Systemdatum und die Systemuhrzeit ein. v Legen Sie das Startkennwort fest. v Konfigurieren Sie den Server neu. Details hierzu finden Sie im Abschnitt „Konfigurationsdienstprogramm verwenden” auf Seite 50. LCD-Systeminformationsanzeige entfernen Verwenden Sie diese Informationen, um die LCD-Systeminformationsanzeige zu entfernen.
  • Seite 278 Seite 189). 6. Ziehen Sie das Kabel von der Rückseite der LCD-Systeminformationsanzeige Anmerkung: Um das Kabel zu lösen, drücken Sie zuerst gleichmäßig auf die Anschlussentriegelung, anschließend ziehen Sie das Kabel heraus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 279: Lcd-Systeminformationsanzeige Austauschen

    1 Ziehen Sie die Lasche an der LCD-Halterung nach links, um die Halterung freizugeben. 2 Drehen Sie die Halterung, um sie aus dem Server zu entnehmen. Halterung Datenträgergehäuse Abbildung 200. Entfernen der Halterung 8. Entfernen Sie die LCD-Systeminformationsanzeige vorsichtig aus dem Datenträgergehäuse.
  • Seite 280 Sie sie, bis sie einrastet. Halterung Abbildung 204. Installation der Halterung 8. Schließen Sie das Kabel an der Rückseite der LCD-Systeminformationsanzeige 9. Schieben Sie die Baugruppe mit LCD-Anzeige in den Server, bis sie einrastet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 281 Baugruppe mit LCD-Anzeige Abbildung 205. Installation der Baugruppe mit LCD-Anzeige 10. Schließen Sie das Kabel der Baugruppe mit LCD-Anzeige an der Systemplatine an. In der folgenden Abbildung ist die Kabelführung für die Baugruppe mit LCD-Anzeige dargestellt. Bedienerinformationsanzeige/ LCD-Anzeige – Anschluss Bedienerinformationsanzeige/ LCD-Anzeige –...
  • Seite 282 Abbildung 207. Halter (an der Rückseite des Datenträgergehäuses) b. Heben Sie die Frontblende nach oben, dann kippen und drehen Sie die Frontblende an den Haken, um sie aus dem Datenträgergehäuse zu entfernen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 283 Datenträgergehäuse Frontblende für Datenträgergehäuse Abbildung 208. Entfernen der Frontblende des Datenträgergehäuses 1 Ziehen Sie die Lasche an der LCD-Halterung nach links, um die Halterung freizugeben. 2 Drehen Sie die Halterung, um sie aus dem Server zu entnehmen. Halterung Datenträgergehäuse Abbildung 209. Entfernen der Halterung Setzen Sie die LCD-Systeminformationsanzeige vorsichtig ein.
  • Seite 284 Rückseite der Frontblende in die Öffnungen am Datenträgergehäuse ein. In der folgenden Abbildung sind die Positionen der drei Haken dargestellt. Halter Haken Abbildung 212. Haken (an der Rückseite des Datenträgergehäuses) 11. Drehen Sie die Frontblende des Datenträgergehäuses, bis sie einrastet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 285: Baugruppe Mit Bedienerinformationsanzeige Entfernen

    Frontblende für Datenträgergehäuse Datenträgergehäuse Abbildung 213. Installation der Halterung 12. Installieren Sie das Datenträgergehäuse (siehe „Datenträgergehäuse ersetzen” auf Seite 191). 13. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung wieder anbringen” auf Seite 157). 14. Schieben Sie den Server zurück in den Gehäuserahmen. 15.

  • Seite 286: Baugruppe Mit Der Bedienerinformationsanzeige Austauschen

    Netzkabel und alle externen Kabel ab. 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). 4. Schieben Sie die Bedienerinformationsanzeige in den Server, bis sie einrastet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 287 Baugruppe mit der Bediener- informationsanzeige Abbildung 215. Bedienerinformationsanzeige installieren 5. Schließen Sie im Inneren des Servers das Kabel für die Baugruppe der Bedienerinformationsanzeige an der Systemplatine an. In der folgenden Abbildung ist die Kabelverlegung für die Bedienerinformationsanzeige dargestellt. Bedienerinformationsanzeige/ LCD-Anzeige – Anschluss Bedienerinformationsanzeige/ LCD-Anzeige –...

  • Seite 288: Sicherheitsfrontblende Entfernen

    1 Setzen Sie das rechte Ende der Sicherheitsfrontblende vorsichtig in die Schlitze entlang der rechten Seite des Gehäuses ein. 2 Drehen Sie die Sicherheitsfrontblende, bis die andere Seite im Gehäuse einrastet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 289: Crus Der Stufe 2 Entfernen Und Austauschen

    CRUs der Stufe 2 entfernen und austauschen Sie können vom Kunden austauschbare Funktionseinheiten der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen. Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.
  • Seite 290 2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel ab. 3. Entfernen Sie die obere Abdeckung (Informationen hierzu finden Sie im Abschnitt „Obere Abdeckung entfernen” auf Seite 156). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 291 4. Entfernen Sie die Luftführung (siehe „Luftführung entfernen” auf Seite 158). 5. Suchen Sie den Mikroprozessor, der entfernt werden soll (siehe „Interne Systemplatinenanschlüsse” auf Seite 31). 6. Wenn Sie Mikroprozessor 1 entfernen, entfernen Sie die Speichermodule aus den DIMM-Steckplätzen 6 und 7. Wenn Sie Mikroprozessor 2 entfernen, entfernen Sie die Speichermodule aus den DIMM-Steckplätzen 18 und 19.
  • Seite 292 9. Entfernen Sie den Mikroprozessor aus dem Stecksockel. a. Wählen Sie das leere Installationswerkzeug aus und stellen Sie sicher, dass sich der Griff in der entsperrten (offenen) Position befindet. Wenn sich der Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 293 Griff des Installationswerkzeugs nicht in der entsperrten (offenen) Position befindet, befolgen Sie die folgenden Anweisungen für Ihr Installationswerkzeug: 1 Heben Sie die Sicherheitssperre an und halten Sie sie hoch, während Sie 2 den Griff des Installationswerkzeugs für Mikroprozessoren gegen den Uhrzeigersinn in die entsperrte (geöffnete) Position drehen, und lassen Sie dann die Sicherheitssperre los.
  • Seite 294 Größe des Mikroprozessors in der Position „H” oder „L” einrastet, und heben Sie dann den Mikroprozessor aus dem Stecksockel. Griff Installations- werkzeug Mikroprozessor Abbildung 226. Griff am Installationswerkzeug einstellen d. Heben Sie den Mikroprozessor aus dem Stecksockel heraus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 295: Mikroprozessor Mit Kühlkörper Austauschen

    Installations- werkzeug Mikroprozessor Abbildung 227. Installationswerkzeug entfernen 10. Wenn Sie keinen Mikroprozessor im Steckplatz installieren möchten, bringen Sie die Steckplatzabdeckungen, die Sie in Schritt 9 auf Seite 286 entfernt haben, auf dem Mikroprozessorstecksockel an. Achtung: Die Kontaktstifte auf dem Steckplatz sind empfindlich. Bei einer Beschädigung der Kontaktstifte muss ggf.
  • Seite 296 Vertriebsmitarbeiter oder Reseller bestellen. Das Installationswerkzeug hat zwei Einstellungen zum Installieren von zwei verschiedenen Mikroprozessorgrößen. Die auf dem Werkzeug markierten Einstellungen lauten „L” für kleinere Low-Core-Mikroprozessoren und „H” für größere High-Core-Mikroprozessoren. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 297 Installations- werkzeug Mikroprozessor Abbildung 228. Installationswerkzeuge für Mikroprozessoren Gehen Sie wie folgt vor, um einen Mikroprozessor mit Kühlkörper auszutauschen: Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite v und „Installationsrichtlinien” auf Seite 300. 2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und externen Kabel ab.
  • Seite 298 Berühren Sie mit der antistatischen Schutzhülle, in der sich der neue Mikroprozessor befindet, eine unlackierte Stelle am Gehäuse oder eine unlackierte Metalloberfläche an einer anderen geerdeten Gehäusekomponente. Nehmen Sie dann den Mikroprozessor vorsichtig aus der Schutzhülle. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 299 Anmerkung: Berühren Sie nicht die Mikroprozessorkontakte. Verunreinigungen auf den Mikroprozessorkontakten, wie z. B. Öl von Ihrer Haut, können Verbindungsfehler zwischen den Kontakten und dem Steckplatz verursachen. b. Richten Sie das Installationswerkzeug am Mikroprozessorstecksockel aus und senken Sie das Werkzeug auf den Mikroprozessor ab. Bei der richtigen Ausrichtung liegt das Installationswerkzeug bündig am Stecksockel an.
  • Seite 300 Berühren Sie nicht die Wärmeleitpaste am Boden des Kühlköpers oder auf dem Mikroprozessor. Durch Berühren der Wärmeleitpaste wird diese verunreinigt. 9. Entfernen Sie die Abdeckung von der Halteklammer, falls vorhanden. Bewahren Sie die Abdeckung an einem sicheren Ort auf. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 301 Staubschutzabdeckung Abbildung 235. Stecksockelabdeckung entfernen Achtung: Achten Sie im Umgang mit aufladungsempfindlichen Einheiten darauf, dass diese nicht durch statische Aufladung beschädigt werden. Einzelheiten zur Handhabung dieser Einheiten finden Sie im Abschnitt „Umgang mit aufladungsempfindlichen Einheiten” auf Seite 302. 10. Gehen Sie wie folgt vor, um die Lösehebel und die Halterung am Mikroprozessorstecksockel zu schließen: Lösehebel für Mikroprozessor...
  • Seite 302 Beschädigung des Kühlkörpers zu verhindern. Abbildung 238. Kühlkörper c. Positionieren Sie den Kühlkörper über dem Mikroprozessor. Der Kühlkörper ist mit einer Führung versehen, damit er ordnungsgemäß ausgerichtet werden kann. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 303 Lösehebel für Kühlkörper Kühlkörper Sperrzunge Halteklammerlaschen Abbildung 239. Installation des Kühlkörpers d. Richten Sie vordere Lasche des Kühlkörpers aus und schieben Sie diese unter die Halteklammerlaschen. e. Richten Sie den Kühlkörper über dem Mikroprozessor aus und platzieren Sie ihn auf dem Mikroprozessor in der Halterung. Die Wärmeleitpaste muss sich dabei an der Unterseite des Kühlkörpers befinden.
  • Seite 304 Abständen 9 Tropfen von jeweils 0,02 ml auf die Oberseite des Mikroprozessors auf. Die äußeren Tropfen dürfen maximal 5 mm von der Kante des Mikroprozessors entfernt sein, um eine gleichmäßige Verteilung der Wärmeleitpaste sicherzustellen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 305: Sicherungsmodul Für Kühlkörper Entfernen

    0,02 ml Wärmeleitpaste Mikroprozessor Abbildung 241. Verteilung der Wärmeleitpaste Anmerkung: Wenn die Wärmeleitpaste ordnungsgemäß aufgetragen ist, befindet sich noch etwa die Hälfte der Paste in der Spritze. Abbildung 242. Spritze 6. Installieren Sie den Kühlkörper, wie in Schritt 11 auf Seite 287 beschrieben, auf dem Mikroprozessor.

  • Seite 306: Sicherungsmodul Für Kühlkörper Austauschen

    4. Entfernen Sie die Luftführung (siehe „Luftführung entfernen” auf Seite 158). 5. Richten Sie das Sicherungsmodul an den Bohrungen auf der Systemplatine aus. 6. Bringen Sie die vier Schrauben mit dem Schraubendreher wieder an. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 307: Systemplatine Entfernen

    Sicherungsmodul für Kühlkörper Abbildung 244. Sicherungsmodul für Kühlkörper installieren 7. Installieren Sie den Kühlkörper erneut (siehe „Mikroprozessor mit Kühlkörper austauschen” auf Seite 281). Achtung: Stellen Sie sicher, dass jeder Kühlkörper zusammen mit dem zugehörigen Mikroprozessor installiert wird. 8. Installieren Sie die Luftführung erneut (siehe „Luftführung austauschen” auf Seite 159).
  • Seite 308 Mikroprozessor für die spätere erneute Installation auf. Durch Berührung einer Oberfläche können die Wärmeleitpaste und der Mikroprozessorstecksockel beschädigt werden. Wird einem Mikroprozessor nicht der ursprüngliche Kühlkörper zugeordnet, müssen Sie möglicherweise einen neuen Kühlkörper installieren. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 309 14. Ziehen Sie alle Kabel von der Systemplatine ab. Erstellen Sie eine Liste der einzelnen Kabel, die Sie abziehen. Diese Liste können Sie beim Installieren der neuen Systemplatine als Prüfliste verwenden (weitere Informationen erhalten Sie unter „Interne Kabelverlegung und Anschlüsse” auf Seite 141). Achtung: Lösen Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen, wenn Sie die gesamten Kabel von der Systemplatine abziehen.

  • Seite 310: Systemplatine Austauschen

    Management Module Advanced Upgrade, und installieren Sie es auf der neuen Systemplatine. Informationen zum Advanced Upgrade finden Sie im Abschnitt „Remote-Presence-Funktion und Funktion zur Speicherung der Systemabsturzanzeige verwenden” auf Seite 60. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 311 4. Reaktivieren Sie alle Produktmerkmale von Features On Demand. Anweisungen zum Automatisieren der Aktivierung von Funktionen und zum Installieren von Aktivierungsschlüsseln finden Sie im Handbuch Features on Demand User's Guide. Rufen Sie die /http://www.ibm.com/systems/x/fod/ auf, um das Dokument herunterzuladen, und melden sich dort an. Klicken Sie anschließend auf Help.
  • Seite 312 Stellen Sie das Systemdatum und die Systemuhrzeit ein. v Legen Sie das Startkennwort fest. v Konfigurieren Sie den Server neu. Weitere Informationen finden Sie im Abschnitt „Konfigurationsdienstprogramm verwenden” auf Seite 50. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 313: Zusatzeinrichtungen Installieren

    19. Sie müssen den Server entweder mit der neuesten RAID-Firmware aktualisieren oder die zuvor installierte Firmware mithilfe eines Disketten- oder CD-Images wiederherstellen. 20. Aktualisieren Sie die UUID (siehe „UUID (Universal Unique Identifier) aktualisieren” auf Seite 67). 21. Aktualisieren Sie das DMI/SMBIOS (siehe „DMI/SMBIOS-Daten aktualisieren”...
  • Seite 314 Installationsrichtlinien Beachten Sie die Installationsrichtlinien, um Lenovo System x3650 M5 Typ 5462 zu installieren. Achtung: Elektrostatische Ladung, die sich bei eingeschaltetem Server gegenüber internen Serverkomponenten entlädt, kann das System zum Anhalten veranlassen, wodurch es zu Datenverlust kommen kann. Um dies zu verhindern, sollten Sie immer ein Antistatikarmband oder ein anderes Erdungssystem verwenden, wenn Sie eine Hot-Swap-Einheit entfernen oder installieren.
  • Seite 315 – Heben Sie den Gegenstand, indem Sie sich mit den Beinmuskeln aufrichten bzw. nach oben drücken; dadurch verringert sich die Muskelspannung im Rücken. v Stellen Sie sicher, dass genügend ordnungsgemäß geerdete Schutzkontaktsteckdosen für den Server, den Bildschirm und die anderen Geräte vorhanden sind.
  • Seite 316 Achten Sie darauf, dass keine Metallobjekte, z. B. Büroklammern, Haarklammern oder Schrauben, in den Server fallen. Umgang mit aufladungsempfindlichen Einheiten: Verwenden Sie diese Informationen für den Umgang mit elektostatisch empfindlichen Bauteilen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 317: Serveraid-Bausatz Für 8 X 2,5-Zoll-Simple-Swap-Festplattenlaufwerke Installieren

    Verwenden Sie diese Informationen, um einen ServeRAID-Bausatz für 8 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerke zu installieren. Informationen zu diesem Vorgang Sie können einen Lenovo System x3650 M5 ServeRAID-Bausatz für 8 x 2,5-Zoll-Simple-Swap-Festplattenlaufwerke installieren, um acht 2,5-Zoll-Simple-Swap-Festplattenlaufwerke im Server zu unterstützen. Eine Liste der unterstützten Zusatzeinrichtungen finden Sie unter http://www.ibm.com/ systems/info/x86servers/serverproven/compat/us/.
  • Seite 318 Entriegelungshebel (an der Oberseite des Gehäuses) hinein, bis die Rückwandbaugruppe einrastet. Rückwand für 2,5-Zoll-Simple- Swap-Festplattenlaufwerke Abbildung 249. Rückwandbaugruppe/Rückwandplatine für 2,5-Zoll-Simple-Swap-/Hot-Swap- Festplattenlaufwerke installieren 8. Schließen Sie die SAS-Signal- und Netz-/Konfigurationskabel an die Systemplatine an. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 319: Serveraid-Bausatz Für 8 X 3,5-Zoll-Simple-Swap-Festplattenlaufwerke Installieren

    3,5-Zoll-Simple-Swap-Festplattenlaufwerke zu installieren. Informationen zu diesem Vorgang Sie können einen ServeRAID-Bausatz für 8 x 3,5-Zoll-Simple-Swap- Festplattenlaufwerke für Lenovo System x3650 M5 installieren, um ein Modell mit acht 3,5-Zoll-Simple-Swap-Festplattenlaufwerken im Server zu unterstützen. Eine Liste der unterstützten Zusatzeinrichtungen finden Sie unter http:// www.ibm.com/systems/info/x86servers/serverproven/compat/us/.
  • Seite 320 Schlitze an der Unterseite der Laufwerkhalterung in einem Winkel ein, und drehen Sie dann die Rückwandbaugruppe/Rückwandplatine zur Vorderseite des Servers. 2 Ziehen Sie an den zwei Kolben, während Sie 3 die Rückwandbaugruppe nach links schieben, bis die Baugruppe einrastet. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 321 Stöpsel Rückwand für 3,5-Zoll-Simple- Swap-Festplattenlaufwerke Abbildung 251. Rückwandbaugruppe/Rückwandplatine für 3,5-Zoll-Hot-Swap-/Hot-Swap- Festplattenlaufwerke 9. Schließen Sie die SAS-Signal- und Netz-/Konfigurationskabel an die Systemplatine an. Kapitel 5. Komponenten entfernen und austauschen...

  • Seite 322: Bausatz Für 8 X 2,5-Zoll-Hot-Swap-Festplattenlaufwerke Installieren

    2,5-Zoll-Hot-Swap-Festplattenlaufwerke zu installieren. Informationen zu diesem Vorgang Sie können einen Bausatz für 8 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerke für Lenovo System x3650 M5 installieren, um den Server um acht zusätzliche 2,5-Zoll-Hot-Swap-Festplattenlaufwerke zu erweitern. Eine Liste der unterstützten Zusatzeinrichtungen finden Sie unter http://www.ibm.com/systems/info/ Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 323 x86servers/serverproven/compat/us/. Zum Bestellen des Bausatzes für 8 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerke wenden Sie sich an Ihren zuständigen Vertriebsmitarbeiter oder Reseller. Der Bausatz für 8 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerke enthält die folgenden Komponenten: v Acht Abdeckblenden für 2,5-Zoll-Festplattenlaufwerke v Eine Rückwandplatine für Hot-Swap-Einheiten v Ein Netz-/Konfigurationskabel (150 mm) v Ein Netz-/Konfigurationskabel (230 mm) v Ein Mini-SAS-HD-Y-Kabel (rechtwinklig, 905/950 mm) v Ein Mini-SAS-HD-Y-Kabel (580/590 mm)
  • Seite 324 Wenn die neue Rückwandplatine in Steckplatz 2 installiert wird, verlegen Sie die Kabel wie in der folgenden Abbildung dargestellt. Anmerkung: Verwenden Sie das rechtwinklige Mini-SAS-HD-Y-Kabel zum Anschließen an die PCI-Erweiterungssteckplätze 4. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 325 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel SAS 1 SAS 0 SAS-Signalkabel SAS 1 SAS 0 SAS-Signalkabel Abbildung 255. Kabelverbindungen SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 SAS 0 SAS 1 Abbildung 256. Kabelführung v Wenn die neue Rückwandplatine in Steckplatz 3 installiert wird, verlegen Sie die Kabel wie in den folgenden Abbildungen dargestellt.
  • Seite 326 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel SAS 1 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke SAS 0 Netz-/Konfigurationskabel SAS-Signalkabel SAS 1 SAS 0 SAS-Signalkabel SAS 1 SAS 0 SAS-Signalkabel Abbildung 257. Kabelverbindungen Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 327 SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 SAS 0 SAS 1 SAS 0 SAS 1 Abbildung 258. Kabelführung b. Wenn der Expander in Steckplatz 2 installiert wird, verlegen Sie die Kabel wie in der folgenden Abbildung dargestellt. Anmerkung: Verwenden Sie das rechtwinklige Mini-SAS-HD-Y-Kabel zum Anschließen an die PCI-Erweiterungssteckplätze 4.
  • Seite 328 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke SAS-Signalkabel Netz-/Konfigurationskabel SAS-Signalkabel SAS-Signalkabel Abbildung 259. Kabelverbindung SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 SAS 1 SAS 0 SAS 0 SAS 1 Abbildung 260. Kabelführung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 329: Bausatz Für 8 X 2,5-Zoll-Hot-Swap-Festplattenlaufwerke Mit Expander Installieren

    2,5-Zoll-Hot-Swap-Festplattenlaufwerke mit Expander zu installieren. Informationen zu diesem Vorgang Sie können einen Bausatz für 8 x 2,5-Zoll-Hot-Swap-Festplattenlaufwerke mit Expander für Lenovo System x3650 M5 installieren, um den Server um acht zusätzliche 2,5-Zoll-Hot-Swap-Festplattenlaufwerke zu erweitern. Eine Liste der unterstützten Zusatzeinrichtungen finden Sie unter http://www.ibm.com/ systems/info/x86servers/serverproven/compat/us/.
  • Seite 330 Anmerkung: Sie können die Kabel an die Rückwandplatine für Laufwerke anschließen, bevor Sie die Rückwandplatine auf dem Gehäuse installieren, oder Sie können die Kabel nach dem Installieren der Rückwandplatine anschließen, wenn dies für Sie einfacher ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 331 Rückwandplatine für 2,5-Zoll-Hot-Swap- Festplattenlaufwerke (Expander) Rückwandplatine für 2,5-Zoll-Hot-Swap- Festplattenlaufwerke Abbildung 262. Installation des Expanders 9. Schließen Sie Mini-SAS-HD-Kabel, Netz-/Konfigurationskabel und Mini-SAS-HD-Y-Kabel, die im Lieferumfang des Erweiterungssatzes enthalten sind, an die Rückwandplatinen und die Systemplatine an. v Wenn Sie den neuen Expander in Steckplatz 2 installieren, schließen Sie die Kabel wie in den folgenden Abbildungen dargestellt an und verlegen Sie sie entsprechend den Abbildungen.
  • Seite 332 Kabel wie in den folgenden Abbildungen dargestellt an und verlegen Sie sie entsprechend den Abbildungen. a. Wenn die Rückwandplatine in Steckplatz 2 installiert wird, schließen Sie die Kabel wie in der folgenden Abbildung dargestellt an und verlegen Sie sie entsprechend den Abbildungen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 333 Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke Netz-/Konfigurationskabel Netz-/Konfigurationskabel Rückwandplatine für 2,5-Zoll-Hot- Swap-Festplattenlaufwerke (Expander) Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerke SAS-Signalkabel Netz-/Konfigurationskabel SAS-Signalkabel SAS-Signalkabel Abbildung 265. Kabelverbindungen SAS- Signalkabel Netz-/ Konfigurations- kabel SAS 0 SAS 1 SAS 1 SAS 0 SAS 0 SAS 1 Abbildung 266. Kabelführung Kapitel 5.
  • Seite 334 Netz-/Konfigurationskabel Rückwandplatine für 2,5-Zoll-Hot- Swap-Festplattenlaufwerke (Expander) Rückwandplatine für 2,5-Zoll-Hot- Swap-Festplattenlaufwerke Netz-/Konfigurationskabel SAS- Signalkabel SAS- Signalkabel Abbildung 267. Kabelverbindungen SAS- Signalkabel (Y-Kabel) Netz-/ Konfigurations- kabel SAS 0 SAS 1 Abbildung 268. Kabelverbindungen Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 335: Serverkonfiguration Aktualisieren

    Server ordnungsgemäß konfiguriert ist und ordnungsgemäß mit den neu installierten Einheiten funktioniert. 3. Speichern Sie das DSA-Protokoll als Datei und senden Sie es an Lenovo. Informationen zum Übertragen von Daten und Protokollen finden Sie im Abschnitt „Vorgehensweise zum Senden von DSA-Daten”...
  • Seite 336 Vorgehensweise zum Senden von DSA-Daten Sie können das Enhanced Customer Data Repository verwenden, um Diagnosedaten an Lenovo zu senden. Lesen Sie vor dem Senden von Diagnosedaten an Lenovo die Nutzungsbedingungen unter der Adresse http://www.ibm.com/de/support/ ecurep/terms.html. Sie können die Diagnosedaten mithilfe einer der folgenden Methoden senden: v Standardupload: http://www.ibm.com/de/support/ecurep/send_http.html...

  • Seite 337: Anhang A. Fehlernachrichten Des Integrierten Managementmoduls Ii (Imm2)

    Schweregrad ist einer der folgenden Schweregrade: v Kritisch: Eine Schlüsselkomponente im Server funktioniert nicht mehr. v Warnung: Das Ereignis führt möglicherweise zu einem kritischen Zustand. v System: Das Ereignis ist das Ergebnis eines Systemfehlers oder einer Konfigurationsänderung. © Copyright Lenovo 2015...

  • Seite 338: Automatisch Benachrichtigt Wird

    Wenn dieses Feld auf Ja gesetzt ist und Sie Electronic Service Agent (ESA) aktiviert haben, wird der Lenovo Support automatisch bei Generierung des Ereignisses benachrichtigt. Während Sie auf den Anruf des Lenovo Support warten, können Sie die empfohlenen Aktionen für das Ereignis ausführen. Benutzeraktion Die Aktionen, die Sie ausführen sollten, um das Ereignis zu beheben.
  • Seite 339 Tabelle 16. Ereignisse, durch die der Support automatisch benachrichtigt wird (Forts.) Support automatisch Ereignis-ID Nachrichtenzeichenfolge benachrichtigen 80010202-0701ffff Numeric sensor [NumericSensorElementName] going low (lower critical) has asserted. (CMOS Battery) 80010902-0701ffff Numeric sensor [NumericSensorElementName] going high (upper critical) has asserted. (SysBrd 12V) 806f0021-2201ffff Fault in slot [PhysicalConnectorSystemElementName] on...
  • Seite 340 Subsystem [MemoryElementName]. (DIMM 806f010c-200fffff Uncorrectable error detected for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f010c-2010ffff Uncorrectable error detected for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f010c-2011ffff Uncorrectable error detected for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 341 Tabelle 16. Ereignisse, durch die der Support automatisch benachrichtigt wird (Forts.) Support automatisch Ereignis-ID Nachrichtenzeichenfolge benachrichtigen 806f010c-2012ffff Uncorrectable error detected for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f010c-2013ffff Uncorrectable error detected for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f010c-2014ffff Uncorrectable error detected for [PhysicalMemoryElementName] on Subsystem [MemoryElementName].
  • Seite 342 (Drive 19) 806f010d-0414ffff The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 20) 806f010d-0415ffff The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 21) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 343 Tabelle 16. Ereignisse, durch die der Support automatisch benachrichtigt wird (Forts.) Support automatisch Ereignis-ID Nachrichtenzeichenfolge benachrichtigen 806f010d-0416ffff The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 22) 806f010d-0417ffff The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 23) 806f010d-0418ffff The Drive [StorageVolumeElementName]...
  • Seite 344 Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElementName]. (Drive 8) 806f020d-0409ffff Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElementName]. (Drive 9) 806f020d-040affff Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElementName]. (Drive 10) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 345 Tabelle 16. Ereignisse, durch die der Support automatisch benachrichtigt wird (Forts.) Support automatisch Ereignis-ID Nachrichtenzeichenfolge benachrichtigen 806f020d-040bffff Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElementName]. (Drive 11) 806f020d-040cffff Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElementName]. (Drive 12) 806f020d-040dffff Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElementName].
  • Seite 346 Memory Logging Limit Reached for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f050c-2007ffff Memory Logging Limit Reached for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f050c-2008ffff Memory Logging Limit Reached for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 347 Tabelle 16. Ereignisse, durch die der Support automatisch benachrichtigt wird (Forts.) Support automatisch Ereignis-ID Nachrichtenzeichenfolge benachrichtigen 806f050c-2009ffff Memory Logging Limit Reached for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f050c-200affff Memory Logging Limit Reached for [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 806f050c-200bffff Memory Logging Limit Reached for [PhysicalMemoryElementName] on Subsystem [MemoryElementName].
  • Seite 348 (Drive 8) 806f060d-0409ffff Array [ComputerSystemElementName] has failed. (Drive 9) 806f060d-040affff Array [ComputerSystemElementName] has failed. (Drive 10) 806f060d-040bffff Array [ComputerSystemElementName] has failed. (Drive 11) 806f060d-040cffff Array [ComputerSystemElementName] has failed. (Drive 12) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 349 Tabelle 16. Ereignisse, durch die der Support automatisch benachrichtigt wird (Forts.) Support automatisch Ereignis-ID Nachrichtenzeichenfolge benachrichtigen 806f060d-040dffff Array [ComputerSystemElementName] has failed. (Drive 13) 806f060d-040effff Array [ComputerSystemElementName] has failed. (Drive 14) 806f060d-040fffff Array [ComputerSystemElementName] has failed. (Drive 15) 806f060d-0410ffff Array [ComputerSystemElementName] has failed.
  • Seite 350 Dies wird möglicherweise auch als 4000000500000000 from [arg1] to [arg2] by user [arg3]. oder 0x4000000500000000 angezeigt. Erläuterung: Diese Nachricht ist für den Schweregrad: Information Anwendungsfall vorgesehen, bei dem ein Benutzer die Alertkategorie: Keine(r) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 351 40000006-00000000 • 4000000a-00000000 Wartungsfähig: # Nein Dies wird möglicherweise auch als 4000000800000000 oder 0x4000000800000000 angezeigt. CIM-Informationen: Präfix: IMM und ID: 0005 Schweregrad: Information SNMP-Trap-ID: Alertkategorie: System - IMM-Netzereignis Support automatisch benachrichtigen: # Nein Wartungsfähig: # Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich.
  • Seite 352 SNMP-Trap-ID: Dies wird möglicherweise auch als 4000000d00000000 Support automatisch benachrichtigen: # Nein oder 0x4000000d00000000 angezeigt. Benutzeraktion: Nur zur Information; keine Schweregrad: Warnung Maßnahme erforderlich. Alertkategorie: Keine(r) Wartungsfähig: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 353 40000010-00000000 • 40000014-00000000 Anwendungsfall vorgesehen, bei dem ein ferner 40000010-00000000 Security: Userid: [arg1] had [arg2] Benutzer keine Fernsteuerungssitzung über eine login failures from WEB client at IP Web-Browser-Sitzung herstellen konnte. address [arg3]. Dies wird möglicherweise auch als 4000001200000000 Erläuterung: Diese Nachricht ist für den oder 0x4000001200000000 angezeigt.
  • Seite 354 Support automatisch benachrichtigen: # Nein ,NetMsk=[arg4], GW@=[arg5]. Benutzeraktion: Nur zur Information; keine Erläuterung: Diese Nachricht ist für den Maßnahme erforderlich. Anwendungsfall vorgesehen, bei dem eine Management-Controller-IP-Adresse und -Konfiguration unter Verwendung der Benutzerdaten statisch zugeordnet wurde. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 355 4000001a-00000000 • 4000001d-00000000 SNMP-Trap-ID: 22 4000001a-00000000 DHCP setting changed to [arg1] by user [arg2]. Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Benutzeraktion: Wenn kein Betriebssystemfehler Anwendungsfall vorgesehen, bei dem ein Benutzer die aufgetreten ist, führen Sie die folgenden Schritte aus, DHCP-Einstellung ändert.
  • Seite 356 Clusterlösung ist, überprüfen Sie, ob die neueste Konfigurationsdaten erkannt hat und den Codeversion für die Clusterlösung unterstützt wird, Konfigurationsdatenbereich löscht und SSL inaktiviert. bevor Sie den Code aktualisieren. Dies wird möglicherweise auch als 4000002200000000 oder 0x4000002200000000 angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 357 40000023-00000000 • 40000026-00000000 Schweregrad: Fehler CIM-Informationen: Präfix: IMM und ID: 0036 Alertkategorie: System - Sonstiges SNMP-Trap-ID: 22 Wartungsfähig: # Nein Support automatisch benachrichtigen: # Nein CIM-Informationen: Präfix: IMM und ID: 0034 Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. SNMP-Trap-ID: 22 Support automatisch benachrichtigen: # Nein 40000025-00000000 The [arg1] on system [arg2] is...
  • Seite 358 Support automatisch benachrichtigen: # Nein Erläuterung: Der Domänenname wurde vom Benutzer Benutzeraktion: Nur zur Information; keine festgelegt. Maßnahme erforderlich. Dies wird möglicherweise auch als 4000002b00000000 oder 0x4000002b00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 359 4000002c-00000000 • 40000031-00000000 Wartungsfähig: # Nein CIM-Informationen: Präfix: IMM und ID: 0046 CIM-Informationen: Präfix: IMM und ID: 0043 SNMP-Trap-ID: SNMP-Trap-ID: Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich.
  • Seite 360 Dies wird möglicherweise auch als 4000003400000000 Erläuterung: Die IPv6-Link-Local-Adresse ist aktiv. oder 0x4000003400000000 angezeigt. Dies wird möglicherweise auch als 4000003700000000 Schweregrad: Information oder 0x4000003700000000 angezeigt. Alertkategorie: Keine(r) Schweregrad: Information Wartungsfähig: # Nein Alertkategorie: Keine(r) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 361 40000038-00000000 • 4000003c-00000000 Wartungsfähig: # Nein Alertkategorie: Keine(r) CIM-Informationen: Präfix: IMM und ID: 0055 Wartungsfähig: # Nein SNMP-Trap-ID: CIM-Informationen: Präfix: IMM und ID: 0058 Support automatisch benachrichtigen: # Nein SNMP-Trap-ID: Benutzeraktion: Nur zur Information; keine Support automatisch benachrichtigen: # Nein Maßnahme erforderlich.
  • Seite 362 Web-HTTP-Portnummer geändert. Erläuterung: Ein Benutzer hat die Dies wird möglicherweise auch als 4000003f00000000 CIM-HTTPS-Portnummer geändert. oder 0x4000003f00000000 angezeigt. Dies wird möglicherweise auch als 4000004200000000 Schweregrad: Information oder 0x4000004200000000 angezeigt. Alertkategorie: Keine(r) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 363 40000043-00000000 • 40000047-00000000 Schweregrad: Information Dies wird möglicherweise auch als 4000004500000000 oder 0x4000004500000000 angezeigt. Alertkategorie: Keine(r) Schweregrad: Information Wartungsfähig: # Nein Alertkategorie: Keine(r) CIM-Informationen: Präfix: IMM und ID: 0066 Wartungsfähig: # Nein SNMP-Trap-ID: CIM-Informationen: Präfix: IMM und ID: 0069 Support automatisch benachrichtigen: # Nein SNMP-Trap-ID: Benutzeraktion: Nur zur Information;...
  • Seite 364 CIM-Informationen: Präfix: IMM und ID: 0074 LDAP-Einstellung konfiguriert. SNMP-Trap-ID: Dies wird möglicherweise auch als 4000004d00000000 oder 0x4000004d00000000 angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. Alertkategorie: Keine(r) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 365 4000004e-00000000 • 40000052-00000000 Wartungsfähig: # Nein Dies wird möglicherweise auch als 4000005000000000 oder 0x4000005000000000 angezeigt. CIM-Informationen: Präfix: IMM und ID: 0077 Schweregrad: Information SNMP-Trap-ID: Alertkategorie: Keine(r) Support automatisch benachrichtigen: # Nein Wartungsfähig: # Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. CIM-Informationen: Präfix: IMM und ID: 0080 SNMP-Trap-ID: 4000004e-00000000...
  • Seite 366 0x4000005800000000 angezeigt. Wartungsfähig: # Nein Schweregrad: Information CIM-Informationen: Präfix: IMM und ID: 0085 Alertkategorie: Keine(r) Wartungsfähig: # Nein SNMP-Trap-ID: Support automatisch benachrichtigen: # Nein CIM-Informationen: Präfix: IMM und ID: 0088 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 367 40000059-00000000 • 4000005e-00000000 SNMP-Trap-ID: CIM-Informationen: Präfix: IMM und ID: 0091 Support automatisch benachrichtigen: # Nein SNMP-Trap-ID: Benutzeraktion: Nur zur Information; keine Support automatisch benachrichtigen: # Nein Maßnahme erforderlich. Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. 40000059-00000000 LAN over USB [arg1] by user [arg2].
  • Seite 368 Alertkategorie: Keine(r) entfernt. Wartungsfähig: # Nein Dies wird möglicherweise auch als 4000006100000000 CIM-Informationen: Präfix: IMM und ID: 0099 oder 0x4000006100000000 angezeigt. SNMP-Trap-ID: Schweregrad: Information Support automatisch benachrichtigen: # Nein Alertkategorie: Keine(r) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 369 40000064-00000000 • 40000069-00000000 Benutzeraktion: Nur zur Information; keine 40000067-00000000 User [arg1] role set to [arg2]. Maßnahme erforderlich. Erläuterung: Es wurde eine Benutzeraccountrolle zugewiesen. 40000064-00000000 User [arg1] created. Dies wird möglicherweise auch als 4000006700000000 Erläuterung: Ein Benutzerkonto wurde erstellt. oder 0x4000006700000000 angezeigt. Dies wird möglicherweise auch als 4000006400000000 Schweregrad: Information oder 0x4000006400000000 angezeigt.
  • Seite 370 Erläuterung: Ein Benutzer hat einen Alertempfänger Wartungsfähig: # Nein hinzugefügt oder aktualisiert. CIM-Informationen: Präfix: IMM und ID: 0108 Dies wird möglicherweise auch als 4000006f00000000 SNMP-Trap-ID: oder 0x4000006f00000000 angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 371 40000070-00000000 • 40000074-00000000 Alertkategorie: Keine(r) oder 0x4000007200000000 angezeigt. Wartungsfähig: # Nein Schweregrad: Information CIM-Informationen: Präfix: IMM und ID: 0111 Alertkategorie: Keine(r) SNMP-Trap-ID: Wartungsfähig: # Nein Support automatisch benachrichtigen: # Nein CIM-Informationen: Präfix: IMM und ID: 0114 Benutzeraktion: Nur zur Information; keine SNMP-Trap-ID: Maßnahme erforderlich.
  • Seite 372 CIM-Informationen: Präfix: IMM und ID: 0119 SNMP-Trap-ID: SNMP-Trap-ID: Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Benutzeraktion: Nur zur Information; keine Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. Maßnahme erforderlich. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 373 4000007b-00000000 • 40000080-00000000 4000007b-00000000 Dynamic Power Savings mode 4000007e-00000000 External throttling occurred. has been turned on by user [arg1]. Erläuterung: Es wurde eine externe Regulierung Erläuterung: Der dynamische Stromsparmodus wurde durchgeführt. vom Benutzer eingeschaltet. Dies wird möglicherweise auch als 4000007e00000000 Dies wird möglicherweise auch als 4000007b00000000 oder 0x4000007e00000000 angezeigt.
  • Seite 374 Benutzer generiert. Wartungsfähig: # Nein Dies wird möglicherweise auch als 4000008600000000 CIM-Informationen: Präfix: IMM und ID: 0131 oder 0x4000008600000000 angezeigt. SNMP-Trap-ID: 164 Schweregrad: Information Support automatisch benachrichtigen: # Nein Alertkategorie: Keine(r) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 375 40000087-00000000 • 4000008a-00000000 Wartungsfähig: # Nein wiederherstellt und die Wiederherstellung nicht durchgeführt werden kann. CIM-Informationen: Präfix: IMM und ID: 0134 Dies wird möglicherweise auch als 4000008900000000 SNMP-Trap-ID: oder 0x4000008900000000 angezeigt. Support automatisch benachrichtigen: Ja Schweregrad: Fehler Benutzeraktion: Nur zur Information; keine Alertkategorie: System - Sonstiges Maßnahme erforderlich.
  • Seite 376 Implementierung erkannt hat, dass ein sinkender Wert zu einem Assertion-Ereignis durch einen Sensor für Ersetzen Sie den fehlerhaften Lüfter. (n = kritische Fehler wegen Unterschreitung eines unteren Lüfternummer) Grenzwerts geführt hat. Dies wird möglicherweise auch als 800102020701ffff Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 377 80010204-1d02ffff • 80010204-1d05ffff Ersetzen Sie den fehlerhaften Lüfter. (n = 80010204-1d02ffff Numeric sensor Lüfternummer) [NumericSensorElementName] going low (lower critical) has asserted. (Fan 2A/2B Tach) 80010204-1d04ffff Numeric sensor [NumericSensorElementName] going Erläuterung: Diese Nachricht ist für den low (lower critical) has asserted. (Fan Anwendungsfall vorgesehen, bei dem eine 4A/4B Tach) Implementierung erkannt hat, dass ein sinkender Wert...
  • Seite 378 Erläuterung: Diese Nachricht ist für den Wartungsfähig: Ja Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein sinkender Wert CIM-Informationen: Präfix: PLAT und ID: 0480 zu einem Assertion-Ereignis durch einen Sensor für SNMP-Trap-ID: 11 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 379 80010204-1d0affff • 80010701-0702ffff kritische Fehler wegen Unterschreitung eines unteren Ersetzen Sie die Adapterkarte n der rückseitigen Grenzwerts geführt hat. Festplattenlaufwerkhalterung (n = Adapterkartennr.). Dies wird möglicherweise auch als 800102041d09ffff oder 0x800102041d09ffff angezeigt. 80010701-0701ffff Numeric sensor Schweregrad: Fehler [NumericSensorElementName] going high (upper non-critical) has asserted. Alertkategorie: Kritisch - Lüfterfehler (RS1 RR Umgebungstemp.) Wartungsfähig: Ja...
  • Seite 380 Merkmalen und technischen Daten des Servers). Alertkategorie: Warnung - Temperatur (Nur für qualifizierte Kundendiensttechniker) Wartungsfähig: Ja Ersetzen Sie die Systemplatine. CIM-Informationen: Präfix: PLAT und ID: 0490 SNMP-Trap-ID: 12 Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 381 80010701-0706ffff • 80010701-0708ffff Benutzeraktion: nicht kritische Fehler wegen Überschreitung eines oberen Grenzwerts geführt hat. Stellen Sie sicher, dass die Lüfter in Betrieb sind, dass der Luftstrom an der Vorder- und Rückseite Dies wird möglicherweise auch als 800107010707ffff des Servers nicht behindert wird, dass die oder 0x800107010707ffff angezeigt.
  • Seite 382 Grenzwerts geführt hat. nicht kritische Fehler wegen Überschreitung eines oberen Grenzwerts geführt hat. Dies wird möglicherweise auch als 800107011404ffff oder 0x800107011404ffff angezeigt. Dies wird möglicherweise auch als 800107011402ffff oder 0x800107011402ffff angezeigt. Schweregrad: Warnung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 383 80010701-1405ffff • 80010701-2d01ffff Alertkategorie: Warnung - Temperatur Wartungsfähig: Ja Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0490 CIM-Informationen: Präfix: PLAT und ID: 0490 SNMP-Trap-ID: 12 SNMP-Trap-ID: 12 Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Benutzeraktion: Stellen Sie sicher, dass die Lüfter in Betrieb sind, Benutzeraktion: dass der Luftstrom an der Vorder- und Rückseite Reduzieren Sie die Temperatur.
  • Seite 384 Informationen hierzu finden Sie im Abschnitt zu Merkmalen und technischen Daten des Servers). Dies wird möglicherweise auch als 800109010701ffff oder 0x800109010701ffff angezeigt. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Systemplatine. Schweregrad: Fehler Alertkategorie: Kritisch - Temperatur Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 385 80010901-0703ffff • 80010901-0706ffff Benutzeraktion: 80010901-0703ffff Numeric sensor Stellen Sie sicher, dass die Lüfter in Betrieb sind, [NumericSensorElementName] going dass der Luftstrom an der Vorder- und Rückseite high (upper critical) has asserted. (MID1 des Servers nicht behindert wird, dass die RR Umgebungstemp.) Luftführung vorhanden und ordnungsgemäß...
  • Seite 386 Laufwerkhalterung aus. dass der Luftstrom an der Vorder- und Rückseite des Servers nicht behindert wird, dass die Luftführung vorhanden und ordnungsgemäß installiert ist und dass die Serverabdeckung installiert und vollständig geschlossen ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 387 80010901-1401ffff • 80010901-1404ffff Überprüfen Sie den Luftstrom des Servers. Stellen 80010901-1401ffff Numeric sensor Sie sicher, dass die Luft ungestört in den Server [NumericSensorElementName] going hinein- und aus dem Server hinausgelangen kann. high (upper critical) has asserted. (CPU1 VR Temp) 80010901-1403ffff Numeric sensor Erläuterung: Diese Nachricht ist für den [NumericSensorElementName] going...
  • Seite 388 Stellen Sie sicher, dass der Kühlkörper für Schweregrad: Fehler Mikroprozessor n ordnungsgemäß eingesetzt ist. Alertkategorie: Kritisch - Temperatur (Nur für qualifizierte Kundendiensttechniker) Wartungsfähig: Ja Ersetzen Sie die Systemplatine. CIM-Informationen: Präfix: PLAT und ID: 0494 SNMP-Trap-ID: 0 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 389 80010901-3701ffff • 80010b01-0702ffff SNMP-Trap-ID: 1 80010901-3701ffff Numeric sensor [NumericSensorElementName] going Support automatisch benachrichtigen: Ja high (upper critical) has asserted. Benutzeraktion: Wenn es sich beim angegebenen (Ambient Temp) Sensor um den 3,3-V- oder 5-V-Systemplatinensensor Erläuterung: Diese Nachricht ist für den handelt, ersetzen Sie die Systemplatine. Wenn es sich Anwendungsfall vorgesehen, bei dem eine beim angegebenen Sensor um den 12-V- Implementierung erkannt hat, dass ein steigender Wert...
  • Seite 390 Servers nicht behindert wird, dass die Dies wird möglicherweise auch als 80010b010705ffff Luftführung vorhanden und ordnungsgemäß oder 0x80010b010705ffff angezeigt. installiert ist und dass die Serverabdeckung Schweregrad: Fehler installiert und vollständig geschlossen ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 391 80010b01-0706ffff • 80010b01-0708ffff Alertkategorie: Kritisch - Temperatur 80010b01-0707ffff Numeric sensor [NumericSensorElementName] going Wartungsfähig: Ja high (upper non-recoverable) has CIM-Informationen: Präfix: PLAT und ID: 0498 asserted. (Temperatur Rückseite BP1) SNMP-Trap-ID: 0 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Support automatisch benachrichtigen: # Nein Implementierung erkannt hat, dass ein steigender Wert Benutzeraktion:...
  • Seite 392 Überprüfen Sie die Umgebungstemperatur. Die technischen Daten müssen beachtet werden (weitere Wartungsfähig: Ja Informationen hierzu finden Sie im Abschnitt zu CIM-Informationen: Präfix: PLAT und ID: 0498 Merkmalen und technischen Daten des Servers). Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 393 80010b01-1404ffff • 80010b01-1406ffff SNMP-Trap-ID: 0 80010b01-1405ffff Numeric sensor [NumericSensorElementName] going Support automatisch benachrichtigen: # Nein high (upper non-recoverable) has Benutzeraktion: asserted. (DIMM EF VR Temp) Stellen Sie sicher, dass die Lüfter in Betrieb sind, Erläuterung: Diese Nachricht ist für den dass der Luftstrom an der Vorder- und Rückseite Anwendungsfall vorgesehen, bei dem eine des Servers nicht behindert wird, dass die...
  • Seite 394 Sensors aufgehoben wurde. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Dies wird möglicherweise auch als 800300122301ffff Implementierung erkannt hat, dass ein steigender Wert oder 0x800300122301ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 395 80030108-1301ffff • 80030112-0601ffff Schweregrad: Information Durch ein autorisiertes DIMM ersetzen. Wenden Sie sich an den zuständigen Alertkategorie: System - Sonstiges Vertriebsmitarbeiter oder an den IBM/Lenovo Wartungsfähig: # Nein Support. CIM-Informationen: Präfix: PLAT und ID: 0509 8003010f-2101ffff Sensor [SensorElementName] has SNMP-Trap-ID: asserted.
  • Seite 396 Sie nach jedem Ersetzungsvorgang den Anwendungsfall vorgesehen, bei dem eine Server erneut: a. Festplattenlaufwerk b. Kabel Implementierung erkannt hat, dass ein Sensor von zwischen Systemplatine und Rückwandplatine c. „normal“ zu „nicht kritisch“ übergegangen ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 397 8007010f-2201ffff • 80070128-2e01ffff Rückwandplatine des Festplattenlaufwerks (n = PCI-64-Bit-Ressource, und wählen Sie "Aktivieren" Nummer des Festplattenlaufwerks) 8007010f-2201ffff Sensor [SensorElementName] has 80070114-2201ffff Sensor [SensorElementName] has transitioned from normal to non-critical transitioned from normal to non-critical state. (GPT Status) state. (TPM Phy Pres Set) Erläuterung: Diese Nachricht ist für den Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine...
  • Seite 398 Sie den Code aktualisieren. Alertkategorie: Kritisch - Temperatur (Nur für qualifizierte Techniker) Ersetzen Sie die Systemplatine. Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0522 SNMP-Trap-ID: 0 Support automatisch benachrichtigen: # Nein Benutzeraktion: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 399 80070204-0a01ffff • 80070208-0a02ffff 80070204-0a01ffff Sensor [SensorElementName] has 80070208-0a01ffff Sensor [SensorElementName] has transitioned to critical from a less severe transitioned to critical from a less severe state. (PS 1 Fan Fault) state. (PS 1 Therm Fault) Erläuterung: Diese Nachricht ist für den Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Anwendungsfall vorgesehen, bei dem eine...
  • Seite 400 Support automatisch benachrichtigen: # Nein Implementierung erkannt hat, dass ein Sensor von „weniger schwerwiegend“ zu „kritisch“ übergegangen Benutzeraktion: Keine ist. Dies wird möglicherweise auch als 8007020d2582ffff oder 0x8007020d2582ffff angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch - Andere Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 401 8007020f-2201ffff • 80070214-2201ffff Wartungsfähig: Ja 8007020f-2582ffff Sensor [SensorElementName] has transitioned to critical from a less severe CIM-Informationen: Präfix: PLAT und ID: 0522 state. (I/O Resources) SNMP-Trap-ID: 50 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von Benutzeraktion: „weniger schwerwiegend“...
  • Seite 402 Schweregrad: Fehler (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Erweiterungsplatine für Alertkategorie: Kritisch - Andere Mikroprozessor 2. Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0522 SNMP-Trap-ID: 50 Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 403 80070228-2e01ffff • 80070301-2c01ffff (Nur für qualifizierte Kundendiensttechniker) 80070228-2e01ffff Sensor [SensorElementName] has Ersetzen Sie Mikroprozessor n. (n= transitioned to critical from a less severe Mikroprozessornummer) state. (ME-Fehler) Erläuterung: Diese Nachricht ist für den 80070301-0302ffff Sensor [SensorElementName] has Anwendungsfall vorgesehen, bei dem eine transitioned to non-recoverable from a Implementierung erkannt hat, dass ein Sensor von less severe state.
  • Seite 404 "PS n 12Vaux Fault" handelt, führen Sie die folgenden Rückwandplatine des Festplattenlaufwerks (n = Schritte aus, bis der Fehler behoben ist: Nummer des Festplattenlaufwerks) Überprüfen Sie die Betriebsanzeige von Netzteil n. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 405 80070608-0a02ffff • 8008010f-2101ffff Ersetzen Sie Netzteil n. (n = Netzteilnummer) Überprüfen Sie die Betriebsanzeige von Netzteil n. Ersetzen Sie Netzteil n. (n = Netzteilnummer) 80070608-0a02ffff Sensor [SensorElementName] has transitioned to non-recoverable. 80070614-2201ffff Sensor [SensorElementName] has transitioned to non-recoverable. (TPM Erläuterung: Diese Nachricht ist für den Phy Pres Set) Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor in den...
  • Seite 406 Redundanzverlust bestätigt wurde. Alertkategorie: Kritisch - Lüfterfehler Dies wird möglicherweise auch als 800b01081301ffff oder 0x800b01081301ffff angezeigt. Wartungsfähig: Ja Schweregrad: Fehler CIM-Informationen: Präfix: PLAT und ID: 0802 Alertkategorie: Kritisch - Redundantes SNMP-Trap-ID: 11 Stromversorgungssystem Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 407 800b010a-1e83ffff • 800b0309-1301ffff Support automatisch benachrichtigen: # Nein SNMP-Trap-ID: 11 Benutzeraktion: Support automatisch benachrichtigen: # Nein Stellen Sie sicher, dass die Anschlüsse an Lüfter n Benutzeraktion: nicht beschädigt sind. Stellen Sie sicher, dass die Anschlüsse an Lüfter n Stellen Sie sicher, dass die Anschlüsse für Lüfter n nicht beschädigt sind.
  • Seite 408 Anwendungsfall vorgesehen, bei dem eine Redundanzgruppe zu „nicht redundant: nicht Benutzeraktion: ausreichende Ressourcen“ übergegangen ist. Stellen Sie sicher, dass die Anschlüsse an Lüfter n nicht beschädigt sind. Dies wird möglicherweise auch als 800b05091301ffff Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 409 800b050a-1e82ffff • 800b050c-2581ffff Stellen Sie sicher, dass die Anschlüsse für Lüfter n SNMP-Trap-ID: 11 auf der Systemplatine nicht beschädigt sind. Support automatisch benachrichtigen: # Nein Stellen Sie sicher, dass die Lüfter ordnungsgemäß Benutzeraktion: installiert sind. Stellen Sie sicher, dass die Anschlüsse an Lüfter n Überprüfen Sie, ob die Lüfter richtig eingesetzt nicht beschädigt sind.
  • Seite 410 0x806f00080a01ffff angezeigt. (Nur für qualifizierte Kundendiensttechniker) Schweregrad: Information Ersetzen Sie Mikroprozessor n. Alertkategorie: System - Sonstiges (Nur für qualifizierte Techniker) Ersetzen Sie die Systemplatine. (n = Mikroprozessornummer) Wartungsfähig: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 411 806f0008-0a02ffff • 806f000d-0402ffff CIM-Informationen: Präfix: PLAT und ID: 0084 Implementierung erkannt hat, dass ein Laufwerk hinzugefügt wurde. SNMP-Trap-ID: Dies wird möglicherweise auch als 806f000d0400ffff Support automatisch benachrichtigen: # Nein oder 0x806f000d0400ffff angezeigt. Benutzeraktion: Keine Maßnahme erforderlich; nur Schweregrad: Information zur Information. Alertkategorie: System - Sonstiges 806f0008-0a02ffff [PowerSupplyElementName] has...
  • Seite 412 Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich; nur hinzugefügt wurde. zur Information. Dies wird möglicherweise auch als 806f000d0405ffff oder 0x806f000d0405ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 413 806f000d-0408ffff • 806f000d-040cffff Wartungsfähig: # Nein 806f000d-0408ffff The Drive [StorageVolumeElementName] has been CIM-Informationen: Präfix: PLAT und ID: 0162 added. (Drive 8) SNMP-Trap-ID: 22 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 414 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich; nur hinzugefügt wurde. zur Information. Dies wird möglicherweise auch als 806f000d040fffff oder 0x806f000d040fffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 415 806f000d-0412ffff • 806f000d-0416ffff Wartungsfähig: # Nein 806f000d-0412ffff The Drive [StorageVolumeElementName] has been CIM-Informationen: Präfix: PLAT und ID: 0162 added. (Drive 18) SNMP-Trap-ID: 22 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 416 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich; nur hinzugefügt wurde. zur Information. Dies wird möglicherweise auch als 806f000d0419ffff oder 0x806f000d0419ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 417 806f000d-041cffff • 806f000f-220101ff Wartungsfähig: # Nein 806f000d-041cffff The Drive [StorageVolumeElementName] has been CIM-Informationen: Präfix: PLAT und ID: 0162 added. (Drive 28) SNMP-Trap-ID: 22 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 418 DIMM-Steckplätze aktiviert sind. Anwendungsfall vorgesehen, bei dem eine Installieren Sie alle DIMMs erneut und überprüfen Implementierung erkannt hat, dass ein Sie, ob alle DIMMs gemäß den schwerwiegender Steuerplatinenfehler im System vorliegt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 419 806f000f-220107ff • 806f000f-22010bff Dies wird möglicherweise auch als 806f000f220104ff Dies wird möglicherweise auch als 806f000f22010aff oder 0x806f000f220104ff angezeigt. oder 0x806f000f22010aff angezeigt. Schweregrad: Fehler Schweregrad: Fehler Alertkategorie: Kritisch - Andere Alertkategorie: Kritisch - Andere Wartungsfähig: Ja Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0795 CIM-Informationen: Präfix: PLAT und ID: 0766 SNMP-Trap-ID: 50 SNMP-Trap-ID: 50...
  • Seite 420 Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Benutzeraktion: Dies ist ein vom UEFI-Code erkanntes Ereignis. Der UEFI-Fehlercode (POST-Fehlercode) für dieses Ereignis befindet sich im Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 421 806f0021-2201ffff • 806f0021-2c01ffff Support automatisch benachrichtigen: Ja 806f0021-2201ffff Fault in slot [PhysicalConnectorSystemElementName] Benutzeraktion: on system Überprüfen Sie die PCI-Anzeige. [ComputerSystemElementName]. (No Überprüfen Sie, ob die betroffenen Adapter und Op ROM Space) die Adapterkarte richtig eingesetzt sind. Erläuterung: Diese Nachricht ist für den 3.
  • Seite 422 Wartungsfähig: # Nein Stellen Sie sicher, dass die Lüfter in Betrieb sind. Es CIM-Informationen: Präfix: PLAT und ID: 0368 gibt keine Behinderungen des Luftstroms (Vorder- SNMP-Trap-ID: und Rückseite des Servers), die Luftführungen sind Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 423 806f0107-0302ffff • 806f0109-1301ffff eingesetzt und ordnungsgemäß installiert und die SNMP-Trap-ID: 4 Serverabdeckung ist angebracht und vollständig Support automatisch benachrichtigen: Ja geschlossen. Benutzeraktion: Stellen Sie sicher, dass der Kühlkörper für Mikroprozessor n ordnungsgemäß installiert ist. Überprüfen Sie, ob das Netzteil n richtig eingesetzt ist.
  • Seite 424 (Nur für qualifizierte Kundendiensttechniker) Server-Firmware UEFI v1.10 oder aktueller ist, Ersetzen Sie den betroffenen Mikroprozessor. trennen Sie den Server von der Stromquelle, verbinden Sie ihn erneut und starten Sie den Server neu. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 425 806f010c-2003ffff • 806f010c-2005ffff Erläuterung: Diese Nachricht ist für den 806f010c-2003ffff Uncorrectable error detected for Anwendungsfall vorgesehen, bei dem eine [PhysicalMemoryElementName] on Implementierung einen nicht behebbaren Subsystem [MemoryElementName]. Hauptspeicherfehler erkannt hat. (DIMM 3) Dies wird möglicherweise auch als 806f010c2004ffff Erläuterung: Diese Nachricht ist für den oder 0x806f010c2004ffff angezeigt.

  • Seite 426: 806F010C-2006Ffff

    Wartungsfähig: Ja Dies wird möglicherweise auch als 806f010c2006ffff oder 0x806f010c2006ffff angezeigt. CIM-Informationen: Präfix: PLAT und ID: 0138 Schweregrad: Fehler SNMP-Trap-ID: 41 Alertkategorie: Kritisch - Speicher Support automatisch benachrichtigen: Ja Wartungsfähig: Ja Benutzeraktion: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 427: 806F010C-2008Ffff

    806f010c-2008ffff • 806f010c-2009ffff Überprüfen Sie die IBM Support-Website auf einen Lagern Sie die betroffenen DIMMs (wie von den geeigneten RETAIN-Tipp oder eine Fehleranzeigen auf der Systemplatine oder in den Firmwareaktualisierung, die für diesen Ereignisprotokollen angegeben) auf einen anderen Speicherfehler hilfreich sein könnte. Speicherkanal oder Mikroprozessor aus.

  • Seite 428: 806F010C-200Affff

    Sie die Systemplatine aus. Überprüfen Sie den DIMM-Anschluss, wenn das (Nur für qualifizierte Kundendiensttechniker) Problem bei demselben DIMM-Anschluss auftritt. Entfernen Sie den betroffenen Mikroprozessor und überprüfen Sie die Mikroprozessorstecksockel auf Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 429: 806F010C-200Cffff

    806f010c-200cffff • 806f010c-200dffff beschädigte Kontaktstifte. Ersetzen Sie die 7. Aktivieren Sie alle betroffenen DIMMs manuell Systemplatine, wenn eine Beschädigung vorliegt. neu, wenn die Version der Server-Firmware älter als UEFI v1.10 ist. Wenn die Version der (Nur für qualifizierte Kundendiensttechniker) Server-Firmware UEFI v1.10 oder aktueller ist, Ersetzen Sie den betroffenen Mikroprozessor.
  • Seite 430 Sie den Server von der Stromquelle, 806f010c-2010ffff Uncorrectable error detected for verbinden Sie ihn erneut und starten Sie den Server [PhysicalMemoryElementName] on neu. Subsystem [MemoryElementName]. (Nur für qualifizierte Kundendiensttechniker) (DIMM 16) Ersetzen Sie den betroffenen Mikroprozessor. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 431 806f010c-2011ffff • 806f010c-2012ffff Erläuterung: Diese Nachricht ist für den oder 0x806f010c2011ffff angezeigt. Anwendungsfall vorgesehen, bei dem eine Schweregrad: Fehler Implementierung einen nicht behebbaren Hauptspeicherfehler erkannt hat. Alertkategorie: Kritisch - Speicher Dies wird möglicherweise auch als 806f010c2010ffff Wartungsfähig: Ja oder 0x806f010c2010ffff angezeigt. CIM-Informationen: Präfix: PLAT und ID: 0138 Schweregrad: Fehler SNMP-Trap-ID: 41...
  • Seite 432 CIM-Informationen: Präfix: PLAT und ID: 0138 Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine SNMP-Trap-ID: 41 Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Support automatisch benachrichtigen: Ja Benutzeraktion: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 433 806f010c-2015ffff • 806f010c-2016ffff Lagern Sie die betroffenen DIMMs (wie von den Falls der Fehler mit dem DIMM übernommen Fehleranzeigen auf der Systemplatine oder in den wird, tauschen Sie das defekte DIMM aus. Ereignisprotokollen angegeben) auf einen anderen Überprüfen Sie den DIMM-Anschluss, wenn das Speicherkanal oder Mikroprozessor aus.
  • Seite 434 Sie die Systemplatine aus. Systemplatine, wenn eine Beschädigung vorliegt. (Nur für qualifizierte Kundendiensttechniker) (Nur für qualifizierte Kundendiensttechniker) Entfernen Sie den betroffenen Mikroprozessor und Ersetzen Sie den betroffenen Mikroprozessor. überprüfen Sie die Mikroprozessorstecksockel auf Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 435 806f010c-2581ffff • 806f010d-0401ffff 7. Aktivieren Sie alle betroffenen DIMMs manuell trennen Sie den Server von der Stromquelle, neu, wenn die Version der Server-Firmware älter als verbinden Sie ihn erneut und starten Sie den Server UEFI v1.10 ist. Wenn die Version der neu.
  • Seite 436 Server erneut: a. Festplattenlaufwerk b. Kabel CIM-Informationen: Präfix: PLAT und ID: 0164 zwischen Systemplatine und Rückwandplatine c. SNMP-Trap-ID: 5 Rückwandplatine des Festplattenlaufwerks (n = Nummer des Festplattenlaufwerks) Support automatisch benachrichtigen: Ja Benutzeraktion: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 437 806f010d-0405ffff • 806f010d-0407ffff Führen Sie den Diagnosetest für Implementierung erkannt hat, dass ein Laufwerk Festplattenlaufwerke auf Laufwerk "n" aus. aufgrund eines Fehlers deaktiviert wurde. Überprüfen Sie, ob die folgenden Komponenten Dies wird möglicherweise auch als 806f010d0406ffff richtig eingesetzt sind: a. Festplattenlaufwerk oder 0x806f010d0406ffff angezeigt.
  • Seite 438 Dies wird möglicherweise auch als 806f010d0409ffff Server erneut: a. Festplattenlaufwerk b. Kabel oder 0x806f010d0409ffff angezeigt. zwischen Systemplatine und Rückwandplatine c. Rückwandplatine des Festplattenlaufwerks (n = Schweregrad: Fehler Nummer des Festplattenlaufwerks) Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 439 806f010d-040bffff • 806f010d-040effff Führen Sie den Diagnosetest für 806f010d-040bffff The Drive Festplattenlaufwerke auf Laufwerk "n" aus. [StorageVolumeElementName] has been Überprüfen Sie, ob die folgenden Komponenten disabled due to a detected fault. (Drive richtig eingesetzt sind: a. Festplattenlaufwerk (warten Sie mindestens 1 Minute, bevor Sie das Erläuterung: Diese Nachricht ist für den Laufwerk erneut installieren) b.
  • Seite 440 0x806f010d0411ffff angezeigt. richtig eingesetzt sind: a. Festplattenlaufwerk (warten Sie mindestens 1 Minute, bevor Sie das Schweregrad: Fehler Laufwerk erneut installieren) b. Kabel zwischen Alertkategorie: Kritisch - Festplattenlaufwerk Systemplatine und Rückwandplatine Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 441 806f010d-0412ffff • 806f010d-0414ffff Wartungsfähig: Ja 806f010d-0413ffff The Drive [StorageVolumeElementName] has been CIM-Informationen: Präfix: PLAT und ID: 0164 disabled due to a detected fault. (Drive SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Ja Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Implementierung erkannt hat, dass ein Laufwerk Führen Sie den Diagnosetest für...
  • Seite 442 Festplattenlaufwerk (warten Sie mindestens 1 Minute, bevor Sie das Erläuterung: Diese Nachricht ist für den Laufwerk erneut installieren) b. Kabel zwischen Anwendungsfall vorgesehen, bei dem eine Systemplatine und Rückwandplatine Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 443 806f010d-0418ffff • 806f010d-041affff Ersetzen Sie die folgenden Komponenten Wartungsfähig: Ja nacheinander in der angezeigten Reihenfolge und CIM-Informationen: Präfix: PLAT und ID: 0164 starten Sie nach jedem Ersetzungsvorgang den Server erneut: a. Festplattenlaufwerk b. Kabel SNMP-Trap-ID: 5 zwischen Systemplatine und Rückwandplatine c. Support automatisch benachrichtigen: Ja Rückwandplatine des Festplattenlaufwerks (n = Nummer des Festplattenlaufwerks)
  • Seite 444 CIM-Informationen: Präfix: PLAT und ID: 0164 [StorageVolumeElementName] has been disabled due to a detected fault. (Drive SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Ja Erläuterung: Diese Nachricht ist für den Benutzeraktion: Anwendungsfall vorgesehen, bei dem eine Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 445 806f010d-041fffff • 806f0113-0301ffff Implementierung erkannt hat, dass ein Laufwerk Ersetzen Sie die folgenden Komponenten aufgrund eines Fehlers deaktiviert wurde. nacheinander in der angezeigten Reihenfolge und starten Sie nach jedem Ersetzungsvorgang den Dies wird möglicherweise auch als 806f010d041effff Server erneut: a. Festplattenlaufwerk b. Kabel oder 0x806f010d041effff angezeigt.
  • Seite 446 Wartungsfähig: Ja Setzen Sie das LCD-Kabel an der LCD-Anzeige wieder richtig ein. CIM-Informationen: Präfix: PLAT und ID: 0266 Tauschen Sie das LCD-Kabel aus. SNMP-Trap-ID: 50 Support automatisch benachrichtigen: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 447 806f011b-2502ffff • 806f011b-2508ffff Wartungsfähig: Ja 806f011b-2502ffff The connector [PhysicalConnectorElementName] has CIM-Informationen: Präfix: PLAT und ID: 0266 encountered a configuration error. SNMP-Trap-ID: 50 (nvDIMM 02 Cable) Support automatisch benachrichtigen: Ja Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Wenn es sich beim angegebenen Implementierung einen Interconnect- Sensor um den Sensor für den USB-Anschluss an der...
  • Seite 448 Tauschen Sie das Kabel der Netzteiladapterkarte Element nicht vorhanden ist. aus. (Nur für qualifizierte Kundendiensttechniker) Dies wird möglicherweise auch als 806f01251001ffff Ersetzen Sie Kondensator n (n = oder 0x806f01251001ffff angezeigt. Kondensatornummer). Schweregrad: Information Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 449 806f0125-1002ffff • 806f0207-0301ffff Alertkategorie: System - Sonstiges 806f0125-2c01ffff [ManagedElementName] detected as absent. (ML2-Karte) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0392 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: Implementierung erkannt hat, dass ein verwaltetes Element nicht vorhanden ist.
  • Seite 450 Wartungsfähig: Ja Failed with FRB1/BIST condition. (All CIM-Informationen: Präfix: PLAT und ID: 0168 CPUs) SNMP-Trap-ID: 27 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Support automatisch benachrichtigen: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 451 806f020d-0401ffff • 806f020d-0403ffff Benutzeraktion: Dies wird möglicherweise auch als 806f020d0402ffff oder 0x806f020d0402ffff angezeigt. Führen Sie den Diagnosetest für Festplattenlaufwerke auf Laufwerk "n" aus. Schweregrad: Warnung Setzen Sie die folgenden Komponenten richtig ein: Alertkategorie: System - Vorhergesagter Ausfall a. Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rückwandplatine Wartungsfähig: Ja Ersetzen Sie die folgenden Komponenten...
  • Seite 452 CIM-Informationen: Präfix: PLAT und ID: 0168 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: 27 Implementierung erkannt hat, dass ein Fehler an der Support automatisch benachrichtigen: Ja Platteneinheit wahrscheinlich ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 453 806f020d-0408ffff • 806f020d-040affff Dies wird möglicherweise auch als 806f020d0407ffff Rückwandplatine für Festplattenlaufwerke. (n = oder 0x806f020d0407ffff angezeigt. Nummer des Festplattenlaufwerks) Schweregrad: Warnung 806f020d-0409ffff Failure Predicted on drive Alertkategorie: System - Vorhergesagter Ausfall [StorageVolumeElementName] for array [ComputerSystemElementName]. (Drive Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0168 Erläuterung: Diese Nachricht ist für den SNMP-Trap-ID: 27 Anwendungsfall vorgesehen, bei dem eine...
  • Seite 454 Sie den Server jeweils erneut: a. Anwendungsfall vorgesehen, bei dem eine Festplattenlaufwerk b. Kabel zwischen Implementierung erkannt hat, dass ein Fehler an der Systemplatine und Rückwandplatine c. Platteneinheit wahrscheinlich ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 455 806f020d-040effff • 806f020d-0411ffff Rückwandplatine für Festplattenlaufwerke. (n = Benutzeraktion: Nummer des Festplattenlaufwerks) Führen Sie den Diagnosetest für Festplattenlaufwerke auf Laufwerk "n" aus. 806f020d-040effff Failure Predicted on drive Setzen Sie die folgenden Komponenten richtig ein: [StorageVolumeElementName] for array a. Festplattenlaufwerk b. Kabel zwischen [ComputerSystemElementName].
  • Seite 456 Reihenfolge und CIM-Informationen: Präfix: PLAT und ID: 0168 starten Sie den Server jeweils erneut: a. SNMP-Trap-ID: 27 Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rückwandplatine c. Support automatisch benachrichtigen: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 457 806f020d-0415ffff • 806f020d-0417ffff Benutzeraktion: Dies wird möglicherweise auch als 806f020d0416ffff oder 0x806f020d0416ffff angezeigt. Führen Sie den Diagnosetest für Festplattenlaufwerke auf Laufwerk "n" aus. Schweregrad: Warnung Setzen Sie die folgenden Komponenten richtig ein: Alertkategorie: System - Vorhergesagter Ausfall a. Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rückwandplatine Wartungsfähig: Ja Ersetzen Sie die folgenden Komponenten...
  • Seite 458 CIM-Informationen: Präfix: PLAT und ID: 0168 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: 27 Implementierung erkannt hat, dass ein Fehler an der Support automatisch benachrichtigen: Ja Platteneinheit wahrscheinlich ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 459 806f020d-041cffff • 806f020d-041effff Dies wird möglicherweise auch als 806f020d041bffff Rückwandplatine für Festplattenlaufwerke. (n = oder 0x806f020d041bffff angezeigt. Nummer des Festplattenlaufwerks) Schweregrad: Warnung 806f020d-041dffff Failure Predicted on drive Alertkategorie: System - Vorhergesagter Ausfall [StorageVolumeElementName] for array [ComputerSystemElementName]. (Drive Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0168 Erläuterung: Diese Nachricht ist für den SNMP-Trap-ID: 27 Anwendungsfall vorgesehen, bei dem eine...
  • Seite 460 CIM-Informationen: Präfix: PLAT und ID: 0100 Erläuterung: Diese Nachricht dient für den Anwendungsfall, dass eine Implementierung erkannt SNMP-Trap-ID: hat, dass ein Abschalten durch den Watchdog Support automatisch benachrichtigen: # Nein eingetreten ist. Benutzeraktion: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 461 806f030c-2001ffff • 806f030c-2002ffff Schließen Sie die Netzkabel wieder an. Kontaktstiften des Mikroprozessorstecksockels steht, ersetzen Sie die Systemplatine. Überprüfen Sie die Betriebsanzeige von Netzteil n. Überprüfen Sie die Netzteilanzeigen, um weitere Informationen zu erhalten. (n = Netzteilnummer) 806f030c-2002ffff Scrub Failure for [PhysicalMemoryElementName] on Subsystem [MemoryElementName].
  • Seite 462 (Nur für qualifizierte Kundendiensttechniker) Wenn der Fehler in Beziehung zu den Wenn der Fehler in Beziehung zu den Kontaktstiften des Mikroprozessorstecksockels steht, Kontaktstiften des Mikroprozessorstecksockels steht, ersetzen Sie die Systemplatine. ersetzen Sie die Systemplatine. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 463 806f030c-2005ffff • 806f030c-2006ffff 806f030c-2005ffff Scrub Failure for 806f030c-2006ffff Scrub Failure for [PhysicalMemoryElementName] on [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. Subsystem [MemoryElementName]. (DIMM 5) (DIMM 6) Erläuterung: Diese Nachricht ist für den Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Anwendungsfall vorgesehen, bei dem eine Implementierung einen Implementierung einen...
  • Seite 464 (Nur für qualifizierte Kundendiensttechniker) Wenn der Fehler in Beziehung zu den Wenn der Fehler in Beziehung zu den Kontaktstiften des Mikroprozessorstecksockels steht, Kontaktstiften des Mikroprozessorstecksockels steht, ersetzen Sie die Systemplatine. ersetzen Sie die Systemplatine. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 465 806f030c-2009ffff • 806f030c-200affff 806f030c-2009ffff Scrub Failure for 806f030c-200affff Scrub Failure for [PhysicalMemoryElementName] on [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. Subsystem [MemoryElementName]. (DIMM 9) (DIMM 10) Erläuterung: Diese Nachricht ist für den Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Anwendungsfall vorgesehen, bei dem eine Implementierung einen Implementierung einen...
  • Seite 466 (Nur für qualifizierte Kundendiensttechniker) Wenn der Fehler in Beziehung zu den Wenn der Fehler in Beziehung zu den Kontaktstiften des Mikroprozessorstecksockels steht, Kontaktstiften des Mikroprozessorstecksockels steht, ersetzen Sie die Systemplatine. ersetzen Sie die Systemplatine. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 467 806f030c-200dffff • 806f030c-200effff 806f030c-200dffff Scrub Failure for 806f030c-200effff Scrub Failure for [PhysicalMemoryElementName] on [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. Subsystem [MemoryElementName]. (DIMM 13) (DIMM 14) Erläuterung: Diese Nachricht ist für den Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Anwendungsfall vorgesehen, bei dem eine Implementierung einen Implementierung einen...
  • Seite 468 (Nur für qualifizierte Kundendiensttechniker) Wenn der Fehler in Beziehung zu den Wenn der Fehler in Beziehung zu den Kontaktstiften des Mikroprozessorstecksockels steht, Kontaktstiften des Mikroprozessorstecksockels steht, ersetzen Sie die Systemplatine. ersetzen Sie die Systemplatine. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 469 806f030c-2011ffff • 806f030c-2012ffff 806f030c-2011ffff Scrub Failure for 806f030c-2012ffff Scrub Failure for [PhysicalMemoryElementName] on [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. Subsystem [MemoryElementName]. (DIMM 17) (DIMM 18) Erläuterung: Diese Nachricht ist für den Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Anwendungsfall vorgesehen, bei dem eine Implementierung einen Implementierung einen...
  • Seite 470 (Nur für qualifizierte Kundendiensttechniker) Wenn der Fehler in Beziehung zu den Wenn der Fehler in Beziehung zu den Kontaktstiften des Mikroprozessorstecksockels steht, Kontaktstiften des Mikroprozessorstecksockels steht, ersetzen Sie die Systemplatine. ersetzen Sie die Systemplatine. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 471 806f030c-2015ffff • 806f030c-2016ffff 806f030c-2015ffff Scrub Failure for 806f030c-2016ffff Scrub Failure for [PhysicalMemoryElementName] on [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. Subsystem [MemoryElementName]. (DIMM 21) (DIMM 22) Erläuterung: Diese Nachricht ist für den Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Anwendungsfall vorgesehen, bei dem eine Implementierung einen Implementierung einen...
  • Seite 472 (Nur für qualifizierte Kundendiensttechniker) Wenn der Fehler in Beziehung zu den Wenn der Fehler in Beziehung zu den Kontaktstiften des Mikroprozessorstecksockels steht, Kontaktstiften des Mikroprozessorstecksockels steht, ersetzen Sie die Systemplatine. ersetzen Sie die Systemplatine. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 473 806f030d-0400ffff • 806f030d-0404ffff Wartungsfähig: # Nein 806f030d-0400ffff Hot-Spare für [ComputerSystemElementName] CIM-Informationen: Präfix: PLAT und ID: 0170 aktiviert. (Drive 0) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 474 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich; nur Hot-Spare-Einheit aktiviert wurde. zur Information. Dies wird möglicherweise auch als 806f030d0407ffff oder 0x806f030d0407ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 475 806f030d-040affff • 806f030d-040effff Wartungsfähig: # Nein 806f030d-040affff Hot-Spare für [ComputerSystemElementName] CIM-Informationen: Präfix: PLAT und ID: 0170 aktiviert. (Drive 10) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 476 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich; nur Hot-Spare-Einheit aktiviert wurde. zur Information. Dies wird möglicherweise auch als 806f030d0411ffff oder 0x806f030d0411ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 477 806f030d-0414ffff • 806f030d-0418ffff Wartungsfähig: # Nein 806f030d-0414ffff Hot-Spare für [ComputerSystemElementName] CIM-Informationen: Präfix: PLAT und ID: 0170 aktiviert. (Drive 20) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 478 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich; nur Hot-Spare-Einheit aktiviert wurde. zur Information. Dies wird möglicherweise auch als 806f030d041bffff oder 0x806f030d041bffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 479 806f030d-041effff • 806f040c-2001ffff CIM-Informationen: Präfix: PLAT und ID: 0228 806f030d-041effff Hot-Spare für [ComputerSystemElementName] SNMP-Trap-ID: 50 aktiviert. (Drive 30) Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Benutzeraktion: Anwendungsfall vorgesehen, bei dem eine Überprüfen Sie den Einheitentreiber. Implementierung erkannt hat, dass eine Hot-Spare-Einheit aktiviert wurde.
  • Seite 480 DIMM-Steckplatz leuchtet, können Sie das DIMM Wartungsfähig: # Nein mithilfe des Konfigurationsdienstprogramms oder des Dienstprogramms ASU (Advanced Settings CIM-Informationen: Präfix: PLAT und ID: 0131 Utility) erneut aktivieren. SNMP-Trap-ID: Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 481 806f040c-2005ffff • 806f040c-2007ffff Benutzeraktion: 806f040c-2006ffff [PhysicalMemoryElementName] Stellen Sie sicher, dass das DIMM ordnungsgemäß Disabled on Subsystem installiert ist. [MemoryElementName]. (DIMM 6) Wenn das DIMM aufgrund eines Speicherfehlers Erläuterung: Diese Nachricht ist für den (nicht behebbarer Speicherfehler oder Erreichen der Anwendungsfall vorgesehen, bei dem eine Protokollierungsgrenze des Speichers) inaktiviert Implementierung erkannt hat, dass der Hauptspeicher wurde, führen Sie die vorgeschlagenen Maßnahmen...
  • Seite 482 Wartungsfähig: # Nein DIMM-Steckplatz leuchtet, können Sie das DIMM CIM-Informationen: Präfix: PLAT und ID: 0131 mithilfe des Konfigurationsdienstprogramms oder des Dienstprogramms ASU (Advanced Settings SNMP-Trap-ID: Utility) erneut aktivieren. Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 483 806f040c-200bffff • 806f040c-200dffff Benutzeraktion: 806f040c-200cffff [PhysicalMemoryElementName] Stellen Sie sicher, dass das DIMM ordnungsgemäß Disabled on Subsystem installiert ist. [MemoryElementName]. (DIMM 12) Wenn das DIMM aufgrund eines Speicherfehlers Erläuterung: Diese Nachricht ist für den (nicht behebbarer Speicherfehler oder Erreichen der Anwendungsfall vorgesehen, bei dem eine Protokollierungsgrenze des Speichers) inaktiviert Implementierung erkannt hat, dass der Hauptspeicher wurde, führen Sie die vorgeschlagenen Maßnahmen...
  • Seite 484 Wartungsfähig: # Nein DIMM-Steckplatz leuchtet, können Sie das DIMM CIM-Informationen: Präfix: PLAT und ID: 0131 mithilfe des Konfigurationsdienstprogramms oder des Dienstprogramms ASU (Advanced Settings SNMP-Trap-ID: Utility) erneut aktivieren. Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 485 806f040c-2011ffff • 806f040c-2013ffff Benutzeraktion: 806f040c-2012ffff [PhysicalMemoryElementName] Stellen Sie sicher, dass das DIMM ordnungsgemäß Disabled on Subsystem installiert ist. [MemoryElementName]. (DIMM 18) Wenn das DIMM aufgrund eines Speicherfehlers Erläuterung: Diese Nachricht ist für den (nicht behebbarer Speicherfehler oder Erreichen der Anwendungsfall vorgesehen, bei dem eine Protokollierungsgrenze des Speichers) inaktiviert Implementierung erkannt hat, dass der Hauptspeicher wurde, führen Sie die vorgeschlagenen Maßnahmen...
  • Seite 486 Wartungsfähig: # Nein DIMM-Steckplatz leuchtet, können Sie das DIMM CIM-Informationen: Präfix: PLAT und ID: 0131 mithilfe des Konfigurationsdienstprogramms oder des Dienstprogramms ASU (Advanced Settings SNMP-Trap-ID: Utility) erneut aktivieren. Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 487 806f040c-2017ffff • 806f040c-2581ffff Benutzeraktion: 806f040c-2018ffff [PhysicalMemoryElementName] Stellen Sie sicher, dass das DIMM ordnungsgemäß Disabled on Subsystem installiert ist. [MemoryElementName]. (DIMM 24) Wenn das DIMM aufgrund eines Speicherfehlers Erläuterung: Diese Nachricht ist für den (nicht behebbarer Speicherfehler oder Erreichen der Anwendungsfall vorgesehen, bei dem eine Protokollierungsgrenze des Speichers) inaktiviert Implementierung erkannt hat, dass der Hauptspeicher wurde, führen Sie die vorgeschlagenen Maßnahmen...
  • Seite 488 CIM-Informationen: Präfix: PLAT und ID: 0062 Ersetzen Sie die PCIe-Adapter. SNMP-Trap-ID: 40 Ersetzen Sie die Adapterkarte. Support automatisch benachrichtigen: # Nein Benutzeraktion: Überprüfen Sie, ob für die Server-Firmware eine Aktualisierung verfügbar ist. Wichtig: Für einige Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 489 806f0507-2584ffff • 806f050c-2002ffff Clusterlösungen sind bestimmte Codeversionen Implementierung erkannt hat, dass die oder koordinierte Code-Aktualisierungen Protokollierungsgrenze des Hauptspeichers erreicht erforderlich. Wenn die Einheit Teil einer wurde. Clusterlösung ist, überprüfen Sie, ob die neueste Dies wird möglicherweise auch als 806f050c2001ffff Codeversion für die Clusterlösung unterstützt wird, oder 0x806f050c2001ffff angezeigt.
  • Seite 490 Ereignisprotokollen angegeben) auf einen anderen (Nur für qualifizierte Kundendiensttechniker) Speicherkanal oder Mikroprozessor aus. Ersetzen Sie den betroffenen Mikroprozessor. Tritt der Fehler weiterhin bei demselben DIMM auf, ersetzen Sie das betroffene DIMM. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 491 806f050c-2005ffff • 806f050c-2007ffff Alertkategorie: Warnung - Speicher 806f050c-2005ffff Memory Logging Limit Reached for [PhysicalMemoryElementName] on Wartungsfähig: Ja Subsystem [MemoryElementName]. CIM-Informationen: Präfix: PLAT und ID: 0144 (DIMM 5) SNMP-Trap-ID: 43 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Support automatisch benachrichtigen: Ja Implementierung erkannt hat, dass die Benutzeraktion:...
  • Seite 492 Erläuterung: Diese Nachricht ist für den (Nur für qualifizierte Kundendiensttechniker) Anwendungsfall vorgesehen, bei dem eine Entfernen Sie den betroffenen Mikroprozessor und Implementierung erkannt hat, dass die überprüfen Sie die Mikroprozessorstecksockel auf Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 493 806f050c-200bffff • 806f050c-200cffff Protokollierungsgrenze des Hauptspeichers erreicht Benutzeraktion: wurde. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Dies wird möglicherweise auch als 806f050c200affff Firmwareaktualisierung, die für diesen oder 0x806f050c200affff angezeigt. Speicherfehler hilfreich sein könnte. Schweregrad: Warnung Lagern Sie die betroffenen DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Alertkategorie: Warnung - Speicher Ereignisprotokollen angegeben) auf einen anderen...
  • Seite 494 Systemplatine, wenn eine Beschädigung vorliegt. Implementierung erkannt hat, dass die (Nur für qualifizierte Kundendiensttechniker) Protokollierungsgrenze des Hauptspeichers erreicht Ersetzen Sie den betroffenen Mikroprozessor. wurde. Dies wird möglicherweise auch als 806f050c200fffff oder 0x806f050c200fffff angezeigt. Schweregrad: Warnung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 495 806f050c-2010ffff • 806f050c-2011ffff Alertkategorie: Warnung - Speicher Lagern Sie die betroffenen DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Wartungsfähig: Ja Ereignisprotokollen angegeben) auf einen anderen Speicherkanal oder Mikroprozessor aus. CIM-Informationen: Präfix: PLAT und ID: 0144 Tritt der Fehler weiterhin bei demselben DIMM SNMP-Trap-ID: 43 auf, ersetzen Sie das betroffene DIMM.
  • Seite 496 Wartungsfähig: Ja (DIMM 19) CIM-Informationen: Präfix: PLAT und ID: 0144 Erläuterung: Diese Nachricht ist für den SNMP-Trap-ID: 43 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Support automatisch benachrichtigen: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 497 806f050c-2015ffff • 806f050c-2016ffff Benutzeraktion: Wenn der Steckplatz Fremdmaterial enthält oder beschädigt ist, tauschen Sie die Systemplatine aus. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine (Nur für qualifizierte Kundendiensttechniker) Firmwareaktualisierung, die für diesen Entfernen Sie den betroffenen Mikroprozessor und Speicherfehler hilfreich sein könnte.
  • Seite 498 Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Dies wird möglicherweise auch als 806f050c2018ffff Firmwareaktualisierung, die für diesen oder 0x806f050c2018ffff angezeigt. Speicherfehler hilfreich sein könnte. Schweregrad: Warnung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 499 806f050d-0400ffff • 806f050d-0402ffff Lagern Sie die betroffenen DIMMs (wie von den einen kritischen Status aufweist. Fehleranzeigen auf der Systemplatine oder in den Dies wird möglicherweise auch als 806f050d0401ffff Ereignisprotokollen angegeben) auf einen anderen oder 0x806f050d0401ffff angezeigt. Speicherkanal oder Mikroprozessor aus. Schweregrad: Fehler Tritt der Fehler weiterhin bei demselben DIMM auf, ersetzen Sie das betroffene DIMM.
  • Seite 500 CIM-Informationen: Präfix: PLAT und ID: 0174 Implementierung erkannt hat, dass eine Platteneinheit SNMP-Trap-ID: 5 einen kritischen Status aufweist. Support automatisch benachrichtigen: # Nein Dies wird möglicherweise auch als 806f050d0406ffff oder 0x806f050d0406ffff angezeigt. Benutzeraktion: Schweregrad: Fehler Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 501 806f050d-0407ffff • 806f050d-0409ffff Alertkategorie: Kritisch - Festplattenlaufwerk 806f050d-0408ffff Array [ComputerSystemElementName] is in Wartungsfähig: Ja critical condition. (Drive 8) CIM-Informationen: Präfix: PLAT und ID: 0174 Erläuterung: Diese Nachricht ist für den SNMP-Trap-ID: 5 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Platteneinheit Support automatisch benachrichtigen: # Nein einen kritischen Status aufweist.
  • Seite 502 [ComputerSystemElementName] is in Schweregrad: Fehler critical condition. (Drive 13) Alertkategorie: Kritisch - Festplattenlaufwerk Erläuterung: Diese Nachricht ist für den Wartungsfähig: Ja Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Platteneinheit Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 503 806f050d-040effff • 806f050d-0410ffff einen kritischen Status aufweist. Ersetzen Sie das Festplattenlaufwerk, dessen Statusanzeige leuchtet. Dies wird möglicherweise auch als 806f050d040dffff oder 0x806f050d040dffff angezeigt. 806f050d-040fffff Array Schweregrad: Fehler [ComputerSystemElementName] is in critical condition. (Drive 15) Alertkategorie: Kritisch - Festplattenlaufwerk Erläuterung: Diese Nachricht ist für den Wartungsfähig: Ja Anwendungsfall vorgesehen, bei dem eine CIM-Informationen: Präfix: PLAT und ID: 0174...
  • Seite 504 Anwendungsfall vorgesehen, bei dem eine Ersetzen Sie das Festplattenlaufwerk, dessen Implementierung erkannt hat, dass eine Platteneinheit Statusanzeige leuchtet. einen kritischen Status aufweist. Dies wird möglicherweise auch als 806f050d0412ffff oder 0x806f050d0412ffff angezeigt. Schweregrad: Fehler Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 505 806f050d-0414ffff • 806f050d-0417ffff Stellen Sie sicher, dass das SAS-Kabel 806f050d-0414ffff Array ordnungsgemäß angeschlossen ist. [ComputerSystemElementName] is in Ersetzen Sie das SAS-Kabel. critical condition. (Drive 20) Überprüfen Sie die Verbindung des Kabels zur Erläuterung: Diese Nachricht ist für den Rückwandplatine. Anwendungsfall vorgesehen, bei dem eine Ersetzen Sie den RAID-Adapter.
  • Seite 506 Überprüfen Sie die Verbindung des Kabels zur critical condition. (Drive 25) Rückwandplatine. Erläuterung: Diese Nachricht ist für den Ersetzen Sie den RAID-Adapter. Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Platteneinheit Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 507 806f050d-041bffff • 806f050d-041effff Ersetzen Sie das Festplattenlaufwerk, dessen Stellen Sie sicher, dass die Firmware des Statusanzeige leuchtet. RAID-Adapters und die Firmware des Festplattenlaufwerks auf dem neuesten Stand sind. Stellen Sie sicher, dass das SAS-Kabel 806f050d-041bffff Array ordnungsgemäß angeschlossen ist. [ComputerSystemElementName] is in critical condition.
  • Seite 508 Dies wird möglicherweise auch als 806f052b2101ffff oder 0x806f052b2101ffff angezeigt. Ersetzen Sie den RAID-Adapter. Ersetzen Sie das Festplattenlaufwerk, dessen Schweregrad: Fehler Statusanzeige leuchtet. Alertkategorie: Kritisch - Andere Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0446 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 509 806f0607-0301ffff • 806f0607-2584ffff SNMP-Trap-ID: 50 (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie den inkompatiblen Mikroprozessor. Support automatisch benachrichtigen: # Nein Benutzeraktion: 806f0607-0302ffff An SM BIOS Uncorrectable CPU Stellen Sie sicher, dass der Server die complex error for Mindestkonfiguration zum Starten aufweist (weitere [ProcessorElementName] has asserted.
  • Seite 510 Dies wird möglicherweise auch als 806f060d0402ffff Alertkategorie: Kritisch - Festplattenlaufwerk oder 0x806f060d0402ffff angezeigt. Wartungsfähig: Ja Schweregrad: Fehler CIM-Informationen: Präfix: PLAT und ID: 0176 Alertkategorie: Kritisch - Festplattenlaufwerk SNMP-Trap-ID: 5 Wartungsfähig: Ja Support automatisch benachrichtigen: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 511 806f060d-0403ffff • 806f060d-0406ffff CIM-Informationen: Präfix: PLAT und ID: 0176 Schweregrad: Fehler SNMP-Trap-ID: 5 Alertkategorie: Kritisch - Festplattenlaufwerk Support automatisch benachrichtigen: Ja Wartungsfähig: Ja Benutzeraktion: CIM-Informationen: Präfix: PLAT und ID: 0176 Stellen Sie sicher, dass die Firmware des SNMP-Trap-ID: 5 RAID-Adapters und die Firmware des Support automatisch benachrichtigen: Ja Festplattenlaufwerks auf dem neuesten Stand sind.
  • Seite 512 RAID-Adapters und die Firmware des Ersetzen Sie das Festplattenlaufwerk, dessen Festplattenlaufwerks auf dem neuesten Stand sind. Statusanzeige leuchtet. Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. Ersetzen Sie das SAS-Kabel. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 513 806f060d-040affff • 806f060d-040dffff Ersetzen Sie den RAID-Adapter. Stellen Sie sicher, dass die Firmware des RAID-Adapters und die Firmware des Ersetzen Sie das Festplattenlaufwerk, dessen Festplattenlaufwerks auf dem neuesten Stand sind. Statusanzeige leuchtet. Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. 806f060d-040affff Array Ersetzen Sie das SAS-Kabel.
  • Seite 514 Dies wird möglicherweise auch als 806f060d040fffff Erläuterung: Diese Nachricht ist für den oder 0x806f060d040fffff angezeigt. Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler bei einer Schweregrad: Fehler Platteneinheit aufgetreten ist. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 515 806f060d-0412ffff • 806f060d-0414ffff Dies wird möglicherweise auch als 806f060d0411ffff 806f060d-0413ffff Array oder 0x806f060d0411ffff angezeigt. [ComputerSystemElementName] has failed. (Drive 19) Schweregrad: Fehler Erläuterung: Diese Nachricht ist für den Alertkategorie: Kritisch - Festplattenlaufwerk Anwendungsfall vorgesehen, bei dem eine Wartungsfähig: Ja Implementierung erkannt hat, dass ein Fehler bei einer Platteneinheit aufgetreten ist.
  • Seite 516 Dies wird möglicherweise auch als 806f060d0418ffff CIM-Informationen: Präfix: PLAT und ID: 0176 oder 0x806f060d0418ffff angezeigt. SNMP-Trap-ID: 5 Schweregrad: Fehler Support automatisch benachrichtigen: Ja Alertkategorie: Kritisch - Festplattenlaufwerk Benutzeraktion: Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0176 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 517 806f060d-0419ffff • 806f060d-041cffff SNMP-Trap-ID: 5 Alertkategorie: Kritisch - Festplattenlaufwerk Support automatisch benachrichtigen: Ja Wartungsfähig: Ja Benutzeraktion: CIM-Informationen: Präfix: PLAT und ID: 0176 Stellen Sie sicher, dass die Firmware des SNMP-Trap-ID: 5 RAID-Adapters und die Firmware des Support automatisch benachrichtigen: Ja Festplattenlaufwerks auf dem neuesten Stand sind.
  • Seite 518 Stellen Sie sicher, dass die Firmware des Statusanzeige leuchtet. RAID-Adapters und die Firmware des Festplattenlaufwerks auf dem neuesten Stand sind. Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. Ersetzen Sie das SAS-Kabel. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 519 806f070c-2001ffff • 806f070c-2005ffff Ersetzen Sie den RAID-Adapter. 806f070c-2003ffff Configuration Error for Ersetzen Sie das Festplattenlaufwerk, dessen [PhysicalMemoryElementName] on Statusanzeige leuchtet. Subsystem [MemoryElementName]. (DIMM 3) 806f070c-2001ffff Configuration Error for Erläuterung: Diese Nachricht ist für den [PhysicalMemoryElementName] on Anwendungsfall vorgesehen, bei dem eine Subsystem [MemoryElementName].
  • Seite 520 Schweregrad: Fehler Implementierung erkannt hat, dass ein Alertkategorie: Kritisch - Speicher Hauptspeicher-DIMM-Konfigurationsfehler behoben wurde. Wartungsfähig: Ja Dies wird möglicherweise auch als 806f070c2007ffff CIM-Informationen: Präfix: PLAT und ID: 0126 oder 0x806f070c2007ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 521 806f070c-200affff • 806f070c-200dffff SNMP-Trap-ID: 41 Größe, Typ, Taktfrequenz und Technologie identisch sind. Support automatisch benachrichtigen: # Nein Benutzeraktion: Stellen Sie sicher, dass die DIMMs in 806f070c-200cffff Configuration Error for der richtigen Reihenfolge installiert wurden und in [PhysicalMemoryElementName] on Größe, Typ, Taktfrequenz und Technologie identisch Subsystem [MemoryElementName].
  • Seite 522 Configuration Error for Implementierung erkannt hat, dass ein [PhysicalMemoryElementName] on Hauptspeicher-DIMM-Konfigurationsfehler behoben Subsystem [MemoryElementName]. wurde. (DIMM 16) Dies wird möglicherweise auch als 806f070c2012ffff Erläuterung: Diese Nachricht ist für den oder 0x806f070c2012ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 523 806f070c-2013ffff • 806f070c-2016ffff Schweregrad: Fehler SNMP-Trap-ID: 41 Alertkategorie: Kritisch - Speicher Support automatisch benachrichtigen: # Nein Wartungsfähig: Ja Benutzeraktion: Stellen Sie sicher, dass die DIMMs in der richtigen Reihenfolge installiert wurden und in CIM-Informationen: Präfix: PLAT und ID: 0126 Größe, Typ, Taktfrequenz und Technologie identisch sind.
  • Seite 524 Größe, Typ, Taktfrequenz und Technologie identisch Erläuterung: Diese Nachricht ist für den sind. Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit läuft. Dies wird möglicherweise auch als 806f070d0401ffff oder 0x806f070d0401ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 525 806f070d-0402ffff • 806f070d-0406ffff Schweregrad: Information 806f070d-0404ffff Rebuild in progress for Array in system [ComputerSystemElementName]. Alertkategorie: System - Sonstiges (Drive 4) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0178 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die SNMP-Trap-ID: Wiederherstellung der Platteneinheit läuft.
  • Seite 526 Implementierung erkannt hat, dass die Benutzeraktion: Keine Maßnahme erforderlich; nur Wiederherstellung der Platteneinheit läuft. zur Information. Dies wird möglicherweise auch als 806f070d040bffff oder 0x806f070d040bffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 527 806f070d-040cffff • 806f070d-0410ffff Wartungsfähig: # Nein 806f070d-040effff Rebuild in progress for Array in system [ComputerSystemElementName]. CIM-Informationen: Präfix: PLAT und ID: 0178 (Drive 14) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 528 Implementierung erkannt hat, dass die Benutzeraktion: Keine Maßnahme erforderlich; nur Wiederherstellung der Platteneinheit läuft. zur Information. Dies wird möglicherweise auch als 806f070d0415ffff oder 0x806f070d0415ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 529 806f070d-0416ffff • 806f070d-041affff Wartungsfähig: # Nein 806f070d-0418ffff Rebuild in progress for Array in system [ComputerSystemElementName]. CIM-Informationen: Präfix: PLAT und ID: 0178 (Drive 24) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 530 Implementierung erkannt hat, dass die Benutzeraktion: Keine Maßnahme erforderlich; nur Wiederherstellung der Platteneinheit läuft. zur Information. Dies wird möglicherweise auch als 806f070d041fffff oder 0x806f070d041fffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 531 806f072b-2101ffff • 806f0807-2584ffff Wartungsfähig: # Nein 806f0807-0301ffff [ProcessorElementName] has been Disabled. (CPU 1) CIM-Informationen: Präfix: PLAT und ID: 0178 Erläuterung: Diese Nachricht ist für den SNMP-Trap-ID: Anwendungsfall vorgesehen, bei dem eine Support automatisch benachrichtigen: # Nein Implementierung erkannt hat, dass ein Prozessor deaktiviert wurde.
  • Seite 532 Dies wird möglicherweise auch als 806f08132582ffff erforderlich. Wenn die Einheit Teil einer oder 0x806f08132582ffff angezeigt. Clusterlösung ist, überprüfen Sie, ob die neueste Schweregrad: Fehler Codeversion für die Clusterlösung unterstützt wird, bevor Sie den Code aktualisieren. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 533 806f0823-2101ffff • 806f090c-2004ffff Stellen Sie sicher, dass die beiden Implementierung erkannt hat, dass der Hauptspeicher Mikroprozessoren übereinstimmen. reguliert wurde. (Nur für qualifizierte Techniker) Ersetzen Sie die Dies wird möglicherweise auch als 806f090c2002ffff Systemplatine. oder 0x806f090c2002ffff angezeigt. Schweregrad: Warnung 806f0823-2101ffff Watchdog Timer interrupt occurred Alertkategorie: System - Sonstiges for [WatchdogElementName].
  • Seite 534 Überprüfen Sie, ob das DIMM richtig eingesetzt ist Implementierung erkannt hat, dass der Hauptspeicher und starten Sie dann den Server erneut. reguliert wurde. Ersetzen Sie DIMM n. (n = DIMM-Nummer) Dies wird möglicherweise auch als 806f090c2009ffff Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 535 806f090c-200affff • 806f090c-200dffff oder 0x806f090c2009ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Warnung Benutzeraktion: Überprüfen Sie, ob das DIMM richtig eingesetzt ist Alertkategorie: System - Sonstiges und starten Sie dann den Server erneut. Wartungsfähig: Ja Ersetzen Sie DIMM n. (n = DIMM-Nummer) CIM-Informationen: Präfix: PLAT und ID: 0142 806f090c-200cffff [PhysicalMemoryElementName] on...
  • Seite 536 Erläuterung: Diese Nachricht ist für den Wartungsfähig: Ja Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher CIM-Informationen: Präfix: PLAT und ID: 0142 reguliert wurde. SNMP-Trap-ID: 22 Dies wird möglicherweise auch als 806f090c2010ffff Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 537 806f090c-2013ffff • 806f090c-2017ffff Support automatisch benachrichtigen: # Nein 806f090c-2015ffff [PhysicalMemoryElementName] on Subsystem [MemoryElementName] Benutzeraktion: Throttled. (DIMM 21) Überprüfen Sie, ob das DIMM richtig eingesetzt ist und starten Sie dann den Server erneut. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Ersetzen Sie DIMM n.
  • Seite 538 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine CIM-Informationen: Präfix: PLAT und ID: 0038 Implementierung erkannt hat, dass eine SNMP-Trap-ID: 42 Übertemperaturbedingung für den Hauptspeicher festgestellt wurde. Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 539 806f0a0c-2002ffff • 806f0a0c-2004ffff Dies wird möglicherweise auch als 806f0a0c2001ffff 806f0a0c-2003ffff An Over-Temperature Condition oder 0x806f0a0c2001ffff angezeigt. has been detected on the [PhysicalMemoryElementName] on Schweregrad: Fehler Subsystem [MemoryElementName]. Alertkategorie: Kritisch - Temperatur (DIMM 3) Wartungsfähig: Ja Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine CIM-Informationen: Präfix: PLAT und ID: 0146 Implementierung erkannt hat, dass eine...
  • Seite 540 Wenn ein Lüfter ausgefallen ist, gehen Sie wie bei Implementierung erkannt hat, dass eine einem Lüfterausfall vor. Übertemperaturbedingung für den Hauptspeicher festgestellt wurde. Ersetzen Sie DIMM n. (n = DIMM-Nummer) Dies wird möglicherweise auch als 806f0a0c2006ffff Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 541 806f0a0c-2008ffff • 806f0a0c-200bffff 1. Stellen Sie sicher, dass die Lüfter in Betrieb sind, 806f0a0c-2008ffff An Over-Temperature Condition dass der Luftstrom nicht behindert wird, dass die has been detected on the Luftführungen vorhanden und ordnungsgemäß [PhysicalMemoryElementName] on installiert sind und dass die Serverabdeckung Subsystem [MemoryElementName].
  • Seite 542 CIM-Informationen: Präfix: PLAT und ID: 0146 Wenn ein Lüfter ausgefallen ist, gehen Sie wie bei SNMP-Trap-ID: 0 einem Lüfterausfall vor. Support automatisch benachrichtigen: # Nein Ersetzen Sie DIMM n. (n = DIMM-Nummer) Benutzeraktion: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 543 806f0a0c-200fffff • 806f0a0c-2011ffff 1. Stellen Sie sicher, dass die Lüfter in Betrieb sind, oder 0x806f0a0c2010ffff angezeigt. dass der Luftstrom nicht behindert wird, dass die Schweregrad: Fehler Luftführungen vorhanden und ordnungsgemäß installiert sind und dass die Serverabdeckung Alertkategorie: Kritisch - Temperatur installiert und vollständig geschlossen ist.
  • Seite 544 CIM-Informationen: Präfix: PLAT und ID: 0146 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine SNMP-Trap-ID: 0 Übertemperaturbedingung für den Hauptspeicher Support automatisch benachrichtigen: # Nein festgestellt wurde. Benutzeraktion: Dies wird möglicherweise auch als 806f0a0c2015ffff Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 545 806f0a0c-2016ffff • 806f0a0c-2018ffff oder 0x806f0a0c2015ffff angezeigt. 806f0a0c-2017ffff An Over-Temperature Condition has been detected on the Schweregrad: Fehler [PhysicalMemoryElementName] on Alertkategorie: Kritisch - Temperatur Subsystem [MemoryElementName]. (DIMM 23) Wartungsfähig: Ja Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0146 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: 0 Implementierung erkannt hat, dass eine...
  • Seite 546 CIM-Informationen: Präfix: PLAT und ID: 0244 Benutzeraktion: Wenn der angegebene Sensor der SNMP-Trap-ID: 50 3,3-V, 5-V- oder 12-V-Systemplatinensensor ist, ist keine Aktion erforderlich. Nachricht dient nur zur Support automatisch benachrichtigen: # Nein Information. Benutzeraktion: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 547 81010204-1d01ffff • 81010204-1d05ffff zu einem Deassertion-Ereignis durch einen Sensor für 81010204-1d01ffff Numeric sensor kritische Fehler wegen Unterschreitung eines unteren [NumericSensorElementName] going Grenzwerts geführt hat. low (lower critical) has deasserted. (Fan 1A/1B Tach) Dies wird möglicherweise auch als 810102041d03ffff oder 0x810102041d03ffff angezeigt. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Schweregrad: Information...
  • Seite 548 (Geschwindigkeit von Lüfter Riser2B) Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich; nur Implementierung erkannt hat, dass ein sinkender Wert zur Information. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 549 81010701-0701ffff • 81010701-0704ffff zu einem Deassertion-Ereignis durch einen Sensor für Wartungsfähig: # Nein kritische Fehler wegen Unterschreitung eines unteren CIM-Informationen: Präfix: PLAT und ID: 0491 Grenzwerts geführt hat. SNMP-Trap-ID: 12 Dies wird möglicherweise auch als 810102041d0affff oder 0x810102041d0affff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 550 Dies wird möglicherweise auch als 810107011401ffff oder 0x810107011401ffff angezeigt. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Schweregrad: Information Implementierung erkannt hat, dass ein steigender Wert Alertkategorie: Warnung - Temperatur Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 551 81010701-1402ffff • 81010701-1406ffff Wartungsfähig: # Nein 81010701-1404ffff Numeric sensor [NumericSensorElementName] going CIM-Informationen: Präfix: PLAT und ID: 0491 high (upper non-critical) has deasserted. SNMP-Trap-ID: 12 (DIMM CD VR Temp) Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 552 Grenzwerts geführt hat. SNMP-Trap-ID: 0 Dies wird möglicherweise auch als 810107013701ffff oder 0x810107013701ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Alertkategorie: Warnung - Temperatur Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 553 81010901-0703ffff • 81010901-0707ffff zu einem Deassertion-Ereignis durch einen Sensor für 81010901-0703ffff Numeric sensor kritische Fehler wegen Überschreitung eines oberen [NumericSensorElementName] going Grenzwerts geführt hat. high (upper critical) has deasserted. (MID1 RR Umgebungstemp.) Dies wird möglicherweise auch als 810109010705ffff oder 0x810109010705ffff angezeigt. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Schweregrad: Information...
  • Seite 554 (DIMM CD VR Temp) Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich; nur Implementierung erkannt hat, dass ein steigender Wert zur Information. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 555 81010901-1405ffff • 81010901-3701ffff zu einem Deassertion-Ereignis durch einen Sensor für Wartungsfähig: # Nein kritische Fehler wegen Überschreitung eines oberen CIM-Informationen: Präfix: PLAT und ID: 0495 Grenzwerts geführt hat. SNMP-Trap-ID: 0 Dies wird möglicherweise auch als 810109011404ffff oder 0x810109011404ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 556 Fehler wegen Überschreitung eines deasserted. (RS2 RR Umgebungstemp.) oberen Grenzwerts geführt hat. Erläuterung: Diese Nachricht ist für den Dies wird möglicherweise auch als 81010b010704ffff Anwendungsfall vorgesehen, bei dem eine oder 0x81010b010704ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 557 81010b01-0705ffff • 81010b01-0708ffff Schweregrad: Information Support automatisch benachrichtigen: # Nein Alertkategorie: Kritisch - Temperatur Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Wartungsfähig: # Nein CIM-Informationen: Präfix: PLAT und ID: 0499 81010b01-0707ffff Numeric sensor [NumericSensorElementName] going SNMP-Trap-ID: 0 high (upper non-recoverable) has Support automatisch benachrichtigen: # Nein deasserted.
  • Seite 558 Dies wird möglicherweise auch als 81010b011405ffff oder 0x81010b011405ffff angezeigt. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Schweregrad: Information Implementierung erkannt hat, dass ein steigender Wert Alertkategorie: Kritisch - Temperatur Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 559 81010b01-1406ffff • 81030012-2301ffff Wartungsfähig: # Nein 81010b01-3701ffff Numeric sensor [NumericSensorElementName] going CIM-Informationen: Präfix: PLAT und ID: 0499 high (upper non-recoverable) has SNMP-Trap-ID: 0 deasserted. (Ambient Temp) Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 560 CIM-Informationen: Präfix: PLAT und ID: 0521 Erläuterung: Diese Nachricht ist für den SNMP-Trap-ID: 12 Anwendungsfall vorgesehen, bei dem während einer Implementierung erkannt wurde, dass die Bestätigung Support automatisch benachrichtigen: # Nein eines Sensors aufgehoben wurde. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 561 8107010d-2582ffff • 81070201-0301ffff Benutzeraktion: Keine Maßnahme erforderlich; nur Sensors von "normal" zu "nicht kritisch" aufgehoben zur Information. wurde. Dies wird möglicherweise auch als 8107010f2582ffff 8107010d-2582ffff Sensor [SensorElementName] has oder 0x8107010f2582ffff angezeigt. deasserted the transition from normal to Schweregrad: Information non-critical state. (RAID- Spannungszustand) Alertkategorie: Warnung - Sonstiges Erläuterung: Diese Nachricht ist für den...
  • Seite 562 (PS 1 Fan Fault) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine CIM-Informationen: Präfix: PLAT und ID: 0523 Implementierung erkannt hat, dass ein Sensor von SNMP-Trap-ID: 4 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 563 81070208-0a02ffff • 81070214-2201ffff Support automatisch benachrichtigen: # Nein "Kritisch" zu "Weniger schwerwiegend" übergegangen ist. Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Dies wird möglicherweise auch als 8107020f2201ffff oder 0x8107020f2201ffff angezeigt. Schweregrad: Information 81070208-0a02ffff Sensor [SensorElementName] has transitioned to a less severe state from Alertkategorie: Kritisch - Andere critical.
  • Seite 564 Alertkategorie: Kritisch - Temperatur Erläuterung: Diese Nachricht ist für den Wartungsfähig: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von CIM-Informationen: Präfix: PLAT und ID: 0525 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 565 81070301-0302ffff • 81070608-0a02ffff SNMP-Trap-ID: 0 8107030d-2582ffff Sensor [SensorElementName] has deasserted the transition to Support automatisch benachrichtigen: # Nein non-recoverable from a less severe state. Benutzeraktion: Keine Maßnahme erforderlich; nur (RAID-Spannungszustand) zur Information. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine 81070301-0302ffff Sensor [SensorElementName] has Implementierung erkannt hat, dass der Sensorübergang...
  • Seite 566 Anwendungsfall vorgesehen, bei dem ein Redundanzverlust zu einem Deassertion-Ereignis CIM-Informationen: Präfix: PLAT und ID: 0803 geführt hat. SNMP-Trap-ID: 11 Dies wird möglicherweise auch als 810b010c2581ffff Support automatisch benachrichtigen: # Nein oder 0x810b010c2581ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 567 810b0309-1301ffff • 810b050a-1e82ffff Schweregrad: Information Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Alertkategorie: Kritisch - Speicher Wartungsfähig: # Nein 810b0509-1301ffff Non-redundant:Insufficient Resources for CIM-Informationen: Präfix: PLAT und ID: 0803 [RedundancySetElementName] has SNMP-Trap-ID: 41 deasserted. (Power Resource) Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 568 Anwendungsfall vorgesehen, bei dem die Bedingung „Prozessor wiederhergestellt - IERR“ erkannt wurde. Wartungsfähig: # Nein Dies wird möglicherweise auch als 816f00070302ffff CIM-Informationen: Präfix: PLAT und ID: 0811 oder 0x816f00070302ffff angezeigt. SNMP-Trap-ID: 11 Schweregrad: Information Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 569 816f0008-0a01ffff • 816f000d-0400ffff Alertkategorie: Kritisch - CPU 816f0009-1301ffff [PowerSupplyElementName] has been turned on. (Host Power) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0043 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: 40 Implementierung erkannt hat, dass eine Stromversorgungseinheit aktiviert wurde.
  • Seite 570 Dies wird möglicherweise auch als 816f000d0404ffff oder 0x816f000d0404ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Alertkategorie: System - Sonstiges Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des Wartungsfähig: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 571 816f000d-0405ffff • 816f000d-0407ffff CIM-Informationen: Präfix: PLAT und ID: 0163 Dies wird möglicherweise auch als 816f000d0406ffff oder 0x816f000d0406ffff angezeigt. SNMP-Trap-ID: 22 Schweregrad: Information Support automatisch benachrichtigen: # Nein Alertkategorie: System - Sonstiges Benutzeraktion: Wartungsfähig: Ja Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des CIM-Informationen: Präfix: PLAT und ID: 0163 Festplattenlaufwerks).
  • Seite 572 Dies wird möglicherweise auch als 816f000d040bffff oder 0x816f000d040bffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Alertkategorie: System - Sonstiges Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des Wartungsfähig: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 573 816f000d-040cffff • 816f000d-040effff CIM-Informationen: Präfix: PLAT und ID: 0163 Dies wird möglicherweise auch als 816f000d040dffff oder 0x816f000d040dffff angezeigt. SNMP-Trap-ID: 22 Schweregrad: Information Support automatisch benachrichtigen: # Nein Alertkategorie: System - Sonstiges Benutzeraktion: Wartungsfähig: Ja Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des CIM-Informationen: Präfix: PLAT und ID: 0163 Festplattenlaufwerks).
  • Seite 574 Dies wird möglicherweise auch als 816f000d0412ffff oder 0x816f000d0412ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Alertkategorie: System - Sonstiges Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des Wartungsfähig: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 575 816f000d-0413ffff • 816f000d-0415ffff CIM-Informationen: Präfix: PLAT und ID: 0163 Dies wird möglicherweise auch als 816f000d0414ffff oder 0x816f000d0414ffff angezeigt. SNMP-Trap-ID: 22 Schweregrad: Information Support automatisch benachrichtigen: # Nein Alertkategorie: System - Sonstiges Benutzeraktion: Wartungsfähig: Ja Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des CIM-Informationen: Präfix: PLAT und ID: 0163 Festplattenlaufwerks).
  • Seite 576 Dies wird möglicherweise auch als 816f000d0419ffff oder 0x816f000d0419ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Alertkategorie: System - Sonstiges Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des Wartungsfähig: Ja Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 577 816f000d-041affff • 816f000d-041cffff CIM-Informationen: Präfix: PLAT und ID: 0163 Dies wird möglicherweise auch als 816f000d041bffff oder 0x816f000d041bffff angezeigt. SNMP-Trap-ID: 22 Schweregrad: Information Support automatisch benachrichtigen: # Nein Alertkategorie: System - Sonstiges Benutzeraktion: Wartungsfähig: Ja Überprüfen Sie, ob Festplattenlaufwerk "n" richtig eingesetzt ist (n = Nummer des CIM-Informationen: Präfix: PLAT und ID: 0163 Festplattenlaufwerks).
  • Seite 578 Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Alertkategorie: Kritisch - Andere Überprüfen Sie, ob Festplattenlaufwerk "n" richtig Wartungsfähig: # Nein eingesetzt ist (n = Nummer des CIM-Informationen: Präfix: PLAT und ID: 0185 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 579 816f0013-1701ffff • 816f0021-3001ffff SNMP-Trap-ID: 50 816f0021-2582ffff Fault condition removed on slot [PhysicalConnectorElementName] on Support automatisch benachrichtigen: # Nein system [ComputerSystemElementName]. Benutzeraktion: Wenn es sich beim angegebenen (All PCI Error) Sensor um den ABR-Statussensor, Firmwarefehlersensor Erläuterung: Diese Nachricht ist für den oder Systemstartstatussensor handelt, ist keine Anwendungsfall vorgesehen, bei dem eine Maßname erforderlich.
  • Seite 580 Implementierung erkannt hat, dass ein Netzteil in den CIM-Informationen: Präfix: PLAT und ID: 0037 normalen Betriebsstatus zurückgekehrt ist. SNMP-Trap-ID: 0 Dies wird möglicherweise auch als 816f01080a02ffff oder 0x816f01080a02ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 581 816f010c-2001ffff • 816f010c-2005ffff Alertkategorie: Kritisch - Stromversorgung 816f010c-2003ffff Uncorrectable error recovery detected for Wartungsfähig: # Nein [PhysicalMemoryElementName] on CIM-Informationen: Präfix: PLAT und ID: 0087 Subsystem [MemoryElementName]. (DIMM 3) SNMP-Trap-ID: 4 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 582 Schweregrad: Information zur Information. Alertkategorie: Kritisch - Speicher 816f010c-200affff Uncorrectable error recovery Wartungsfähig: # Nein detected for [PhysicalMemoryElementName] on CIM-Informationen: Präfix: PLAT und ID: 0139 Subsystem [MemoryElementName]. SNMP-Trap-ID: 41 (DIMM 10) Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 583 816f010c-200bffff • 816f010c-200effff Erläuterung: Diese Nachricht ist für den Wartungsfähig: # Nein Anwendungsfall vorgesehen, bei dem eine CIM-Informationen: Präfix: PLAT und ID: 0139 Implementierung eine Wiederherstellung nach einem nicht behebbaren Hauptspeicherfehler erkannt hat. SNMP-Trap-ID: 41 Dies wird möglicherweise auch als 816f010c200affff Support automatisch benachrichtigen: # Nein oder 0x816f010c200affff angezeigt.
  • Seite 584 Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine CIM-Informationen: Präfix: PLAT und ID: 0139 Implementierung eine Wiederherstellung nach einem SNMP-Trap-ID: 41 nicht behebbaren Hauptspeicherfehler erkannt hat. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 585 816f010c-2014ffff • 816f010c-2018ffff Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich; nur Implementierung eine Wiederherstellung nach einem zur Information. nicht behebbaren Hauptspeicherfehler erkannt hat. Dies wird möglicherweise auch als 816f010c2016ffff 816f010c-2014ffff Uncorrectable error recovery oder 0x816f010c2016ffff angezeigt.
  • Seite 586 Implementierung erkannt wurde, dass ein Laufwerk Support automatisch benachrichtigen: # Nein aktiviert wurde. Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f010d0403ffff zur Information. oder 0x816f010d0403ffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 587 816f010d-0404ffff • 816f010d-0408ffff Wartungsfähig: # Nein 816f010d-0406ffff The Drive [StorageVolumeElementName] has been CIM-Informationen: Präfix: PLAT und ID: 0167 enabled. (Drive 6) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem während einer Implementierung erkannt wurde, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 588 Anwendungsfall vorgesehen, bei dem während einer Implementierung erkannt wurde, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich; nur aktiviert wurde. zur Information. Dies wird möglicherweise auch als 816f010d040dffff oder 0x816f010d040dffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 589 816f010d-040effff • 816f010d-0412ffff Wartungsfähig: # Nein 816f010d-0410ffff The Drive [StorageVolumeElementName] has been CIM-Informationen: Präfix: PLAT und ID: 0167 enabled. (Drive 16) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem während einer Implementierung erkannt wurde, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 590 Anwendungsfall vorgesehen, bei dem während einer Implementierung erkannt wurde, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich; nur aktiviert wurde. zur Information. Dies wird möglicherweise auch als 816f010d0417ffff oder 0x816f010d0417ffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 591 816f010d-0418ffff • 816f010d-041cffff Wartungsfähig: # Nein 816f010d-041affff The Drive [StorageVolumeElementName] has been CIM-Informationen: Präfix: PLAT und ID: 0167 enabled. (Drive 26) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem während einer Implementierung erkannt wurde, dass ein Laufwerk Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 592 Benutzeraktion: Keine Maßnahme erforderlich; nur Anwendungsfall vorgesehen, bei dem eine zur Information. Implementierung erkannt hat, dass für ein System eine Buszeitüberschreitung behoben wurde. Dies wird möglicherweise auch als 816f01130301ffff oder 0x816f01130301ffff angezeigt. Schweregrad: Information Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 593 816f0113-0302ffff • 816f0125-0c01ffff Alertkategorie: Kritisch - Andere 816f011b-0701ffff The connector [PhysicalConnectorElementName] Wartungsfähig: # Nein configuration error has been repaired. CIM-Informationen: Präfix: PLAT und ID: 0225 (Front USB) SNMP-Trap-ID: 50 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Support automatisch benachrichtigen: # Nein Implementierung erkannt hat, dass ein Benutzeraktion:...
  • Seite 594 Support automatisch benachrichtigen: # Nein wiederhergestellt - FRB1/BIST“ erkannt hat. Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f02070301ffff zur Information. oder 0x816f02070301ffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - CPU Wartungsfähig: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 595 816f0207-0302ffff • 816f020d-0402ffff CIM-Informationen: Präfix: PLAT und ID: 0045 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der SNMP-Trap-ID: 40 Platteneinheit nicht mehr erwartet wird. Support automatisch benachrichtigen: # Nein Dies wird möglicherweise auch als 816f020d0400ffff oder 0x816f020d0400ffff angezeigt.
  • Seite 596 Failure no longer Predicted on Alertkategorie: System - Vorhergesagter Ausfall drive [StorageVolumeElementName] for array [ComputerSystemElementName]. Wartungsfähig: # Nein (Drive 5) CIM-Informationen: Präfix: PLAT und ID: 0169 Erläuterung: Diese Nachricht ist für den Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 597 816f020d-0408ffff • 816f020d-040cffff SNMP-Trap-ID: 27 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Support automatisch benachrichtigen: # Nein Platteneinheit nicht mehr erwartet wird. Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f020d040affff zur Information. oder 0x816f020d040affff angezeigt.
  • Seite 598 Failure no longer Predicted on Alertkategorie: System - Vorhergesagter Ausfall drive [StorageVolumeElementName] for array [ComputerSystemElementName]. Wartungsfähig: # Nein (Drive 15) CIM-Informationen: Präfix: PLAT und ID: 0169 Erläuterung: Diese Nachricht ist für den Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 599 816f020d-0412ffff • 816f020d-0416ffff SNMP-Trap-ID: 27 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Support automatisch benachrichtigen: # Nein Platteneinheit nicht mehr erwartet wird. Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f020d0414ffff zur Information. oder 0x816f020d0414ffff angezeigt.
  • Seite 600 Failure no longer Predicted on Alertkategorie: System - Vorhergesagter Ausfall drive [StorageVolumeElementName] for array [ComputerSystemElementName]. Wartungsfähig: # Nein (Drive 25) CIM-Informationen: Präfix: PLAT und ID: 0169 Erläuterung: Diese Nachricht ist für den Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 601 816f020d-041cffff • 816f0308-0a01ffff SNMP-Trap-ID: 27 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Support automatisch benachrichtigen: # Nein Platteneinheit nicht mehr erwartet wird. Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f020d041effff zur Information. oder 0x816f020d041effff angezeigt.
  • Seite 602 816f030c-2002ffff Scrub Failure for Alertkategorie: Kritisch - Speicher [PhysicalMemoryElementName] on Subsystem [MemoryElementName] has Wartungsfähig: # Nein recovered. (DIMM 2) CIM-Informationen: Präfix: PLAT und ID: 0137 Erläuterung: Diese Nachricht ist für den Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 603 816f030c-2005ffff • 816f030c-2009ffff SNMP-Trap-ID: 41 Anwendungsfall vorgesehen, bei dem eine Implementierung eine Wiederherstellung nach einem Support automatisch benachrichtigen: # Nein Hauptspeicherbereinigungsfehler erkannt hat. Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f030c2007ffff zur Information. oder 0x816f030c2007ffff angezeigt. Schweregrad: Information 816f030c-2005ffff Scrub Failure for [PhysicalMemoryElementName] on...
  • Seite 604 816f030c-200cffff Scrub Failure for Alertkategorie: Kritisch - Speicher [PhysicalMemoryElementName] on Subsystem [MemoryElementName] has Wartungsfähig: # Nein recovered. (DIMM 12) CIM-Informationen: Präfix: PLAT und ID: 0137 Erläuterung: Diese Nachricht ist für den Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 605 816f030c-200fffff • 816f030c-2013ffff SNMP-Trap-ID: 41 Anwendungsfall vorgesehen, bei dem eine Implementierung eine Wiederherstellung nach einem Support automatisch benachrichtigen: # Nein Hauptspeicherbereinigungsfehler erkannt hat. Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f030c2011ffff zur Information. oder 0x816f030c2011ffff angezeigt. Schweregrad: Information 816f030c-200fffff Scrub Failure for [PhysicalMemoryElementName] on...
  • Seite 606 816f030c-2016ffff Scrub Failure for Alertkategorie: Kritisch - Speicher [PhysicalMemoryElementName] on Subsystem [MemoryElementName] has Wartungsfähig: # Nein recovered. (DIMM 22) CIM-Informationen: Präfix: PLAT und ID: 0137 Erläuterung: Diese Nachricht ist für den Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 607 816f030d-0400ffff • 816f030d-0404ffff SNMP-Trap-ID: 41 Dies wird möglicherweise auch als 816f030d0402ffff oder 0x816f030d0402ffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Alertkategorie: System - Sonstiges Wartungsfähig: # Nein 816f030d-0400ffff Hot-Spare für CIM-Informationen: Präfix: PLAT und ID: 0171 [ComputerSystemElementName] deaktiviert.
  • Seite 608 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich; nur Hot-Spare-Einheit deaktiviert wurde. zur Information. Dies wird möglicherweise auch als 816f030d0407ffff oder 0x816f030d0407ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 609 816f030d-040affff • 816f030d-040effff Wartungsfähig: # Nein 816f030d-040affff Hot-Spare für [ComputerSystemElementName] CIM-Informationen: Präfix: PLAT und ID: 0171 deaktiviert. (Drive 10) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 610 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich; nur Hot-Spare-Einheit deaktiviert wurde. zur Information. Dies wird möglicherweise auch als 816f030d0411ffff oder 0x816f030d0411ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 611 816f030d-0414ffff • 816f030d-0418ffff Wartungsfähig: # Nein 816f030d-0414ffff Hot-Spare für [ComputerSystemElementName] CIM-Informationen: Präfix: PLAT und ID: 0171 deaktiviert. (Drive 20) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 612 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich; nur Hot-Spare-Einheit deaktiviert wurde. zur Information. Dies wird möglicherweise auch als 816f030d041bffff oder 0x816f030d041bffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 613 816f030d-041effff • 816f040c-2002ffff Wartungsfähig: # Nein 816f030d-041effff Hot-Spare für [ComputerSystemElementName] CIM-Informationen: Präfix: PLAT und ID: 0230 deaktiviert. (Drive 30) SNMP-Trap-ID: 50 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 614 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich; nur aktiviert wurde. zur Information. Dies wird möglicherweise auch als 816f040c2005ffff oder 0x816f040c2005ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 615 816f040c-2008ffff • 816f040c-200cffff Wartungsfähig: # Nein 816f040c-2008ffff [PhysicalMemoryElementName] Enabled on Subsystem CIM-Informationen: Präfix: PLAT und ID: 0130 [MemoryElementName]. (DIMM 8) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 616 Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich; nur aktiviert wurde. zur Information. Dies wird möglicherweise auch als 816f040c200fffff oder 0x816f040c200fffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 617 816f040c-2012ffff • 816f040c-2016ffff Wartungsfähig: # Nein 816f040c-2012ffff [PhysicalMemoryElementName] Enabled on Subsystem CIM-Informationen: Präfix: PLAT und ID: 0130 [MemoryElementName]. (DIMM 18) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 618 Support automatisch benachrichtigen: # Nein Implementierung erkannt hat, dass der Hauptspeicher aktiviert wurde. Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Dies wird möglicherweise auch als 816f040c2581ffff oder 0x816f040c2581ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 619 816f0507-0302ffff • 816f050c-2003ffff Alertkategorie: Warnung - Speicher 816f0507-0302ffff [ProcessorElementName] has Recovered from a Configuration Wartungsfähig: # Nein Mismatch. (CPU 2) CIM-Informationen: Präfix: PLAT und ID: 0145 Erläuterung: Diese Nachricht ist für den SNMP-Trap-ID: 43 Anwendungsfall vorgesehen, bei dem eine Implementierung nach einer Abweichung bei der Support automatisch benachrichtigen: # Nein Prozessorkonfiguration wiederhergestellt wurde.
  • Seite 620 Erläuterung: Diese Nachricht ist für den Wartungsfähig: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die CIM-Informationen: Präfix: PLAT und ID: 0145 Protokollierungsgrenze des Hauptspeichers entfernt SNMP-Trap-ID: 43 wurde. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 621 816f050c-2009ffff • 816f050c-200dffff Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Benutzeraktion: Keine Maßnahme erforderlich; nur Protokollierungsgrenze des Hauptspeichers entfernt zur Information. wurde. Dies wird möglicherweise auch als 816f050c200bffff 816f050c-2009ffff Memory Logging Limit Removed oder 0x816f050c200bffff angezeigt.
  • Seite 622 Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Benutzeraktion: Keine Maßnahme erforderlich; nur Implementierung erkannt hat, dass die zur Information. Protokollierungsgrenze des Hauptspeichers entfernt wurde. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 623 816f050c-2013ffff • 816f050c-2017ffff Dies wird möglicherweise auch als 816f050c2012ffff Support automatisch benachrichtigen: # Nein oder 0x816f050c2012ffff angezeigt. Benutzeraktion: Keine Maßnahme erforderlich; nur Schweregrad: Information zur Information. Alertkategorie: Warnung - Speicher 816f050c-2015ffff Memory Logging Limit Removed Wartungsfähig: # Nein for [PhysicalMemoryElementName] on Subsystem [MemoryElementName].
  • Seite 624 Implementierung erkannt hat, dass die Protokollierungsgrenze des Hauptspeichers entfernt Benutzeraktion: Keine Maßnahme erforderlich; nur wurde. zur Information. Dies wird möglicherweise auch als 816f050c2581ffff oder 0x816f050c2581ffff angezeigt. Schweregrad: Information Alertkategorie: Warnung - Speicher Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 625 816f050d-0402ffff • 816f050d-0406ffff Wartungsfähig: # Nein 816f050d-0402ffff Critical Array [ComputerSystemElementName] has CIM-Informationen: Präfix: PLAT und ID: 0175 deasserted. (Drive 2) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei eine Implementierung erkannt hat, dass eine kritische Platteneinheit zu einem Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 626 Platteneinheit zu einem Benutzeraktion: Keine Maßnahme erforderlich; nur Deassertion-Ereignis geführt hat. zur Information. Dies wird möglicherweise auch als 816f050d0409ffff oder 0x816f050d0409ffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 627 816f050d-040cffff • 816f050d-0410ffff Wartungsfähig: # Nein 816f050d-040cffff Critical Array [ComputerSystemElementName] has CIM-Informationen: Präfix: PLAT und ID: 0175 deasserted. (Drive 12) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei eine Implementierung erkannt hat, dass eine kritische Platteneinheit zu einem Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 628 Platteneinheit zu einem Benutzeraktion: Keine Maßnahme erforderlich; nur Deassertion-Ereignis geführt hat. zur Information. Dies wird möglicherweise auch als 816f050d0413ffff oder 0x816f050d0413ffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 629 816f050d-0416ffff • 816f050d-041affff Wartungsfähig: # Nein 816f050d-0416ffff Critical Array [ComputerSystemElementName] has CIM-Informationen: Präfix: PLAT und ID: 0175 deasserted. (Drive 22) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei eine Implementierung erkannt hat, dass eine kritische Platteneinheit zu einem Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 630 Platteneinheit zu einem Benutzeraktion: Keine Maßnahme erforderlich; nur Deassertion-Ereignis geführt hat. zur Information. Dies wird möglicherweise auch als 816f050d041dffff oder 0x816f050d041dffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 631 816f0607-0301ffff • 816f060d-0400ffff Schweregrad: Information 816f0607-0301ffff An SM BIOS Uncorrectable CPU complex error for Alertkategorie: Kritisch - CPU [ProcessorElementName] has deasserted. Wartungsfähig: # Nein (CPU 1) CIM-Informationen: Präfix: PLAT und ID: 0817 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein nicht SNMP-Trap-ID: 40 behebbarer CPU-Komplex-Fehler im SM-BIOS zu einem Support automatisch benachrichtigen: # Nein...
  • Seite 632 Implementierung erkannt hat, dass eine fehlerhafte Benutzeraktion: Keine Maßnahme erforderlich; nur Platteneinheit wiederhergestellt wurde. zur Information. Dies wird möglicherweise auch als 816f060d0403ffff oder 0x816f060d0403ffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 633 816f060d-0406ffff • 816f060d-040affff Wartungsfähig: # Nein 816f060d-0406ffff Array in system [ComputerSystemElementName] has CIM-Informationen: Präfix: PLAT und ID: 0177 been restored. (Drive 6) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine fehlerhafte Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 634 Implementierung erkannt hat, dass eine fehlerhafte Benutzeraktion: Keine Maßnahme erforderlich; nur Platteneinheit wiederhergestellt wurde. zur Information. Dies wird möglicherweise auch als 816f060d040dffff oder 0x816f060d040dffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 635 816f060d-0410ffff • 816f060d-0414ffff Wartungsfähig: # Nein 816f060d-0410ffff Array in system [ComputerSystemElementName] has CIM-Informationen: Präfix: PLAT und ID: 0177 been restored. (Drive 16) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine fehlerhafte Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 636 Implementierung erkannt hat, dass eine fehlerhafte Benutzeraktion: Keine Maßnahme erforderlich; nur Platteneinheit wiederhergestellt wurde. zur Information. Dies wird möglicherweise auch als 816f060d0417ffff oder 0x816f060d0417ffff angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Festplattenlaufwerk Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 637 816f060d-041affff • 816f060d-041effff Wartungsfähig: # Nein 816f060d-041affff Array in system [ComputerSystemElementName] has CIM-Informationen: Präfix: PLAT und ID: 0177 been restored. (Drive 26) SNMP-Trap-ID: 5 Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine fehlerhafte Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 638 CIM-Informationen: Präfix: PLAT und ID: 0127 Implementierung erkannt hat, dass ein Hauptspeicher-DIMM-Konfigurationsfehler zu einem SNMP-Trap-ID: 41 Deassertion-Ereignis geführt hat. Support automatisch benachrichtigen: # Nein Dies wird möglicherweise auch als 816f070c2002ffff oder 0x816f070c2002ffff angezeigt. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 639 816f070c-2005ffff • 816f070c-2009ffff Benutzeraktion: Keine Maßnahme erforderlich; nur Implementierung erkannt hat, dass ein zur Information. Hauptspeicher-DIMM-Konfigurationsfehler zu einem Deassertion-Ereignis geführt hat. 816f070c-2005ffff Configuration error for Dies wird möglicherweise auch als 816f070c2007ffff [PhysicalMemoryElementName] on oder 0x816f070c2007ffff angezeigt. Subsystem [MemoryElementName] has Schweregrad: Information deasserted.
  • Seite 640 (DIMM 14) Benutzeraktion: Keine Maßnahme erforderlich; nur Erläuterung: Diese Nachricht ist für den zur Information. Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Hauptspeicher-DIMM-Konfigurationsfehler zu einem Deassertion-Ereignis geführt hat. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 641 816f070c-200fffff • 816f070c-2013ffff Dies wird möglicherweise auch als 816f070c200effff Support automatisch benachrichtigen: # Nein oder 0x816f070c200effff angezeigt. Benutzeraktion: Keine Maßnahme erforderlich; nur Schweregrad: Information zur Information. Alertkategorie: Kritisch - Speicher 816f070c-2011ffff Configuration error for Wartungsfähig: # Nein [PhysicalMemoryElementName] on Subsystem [MemoryElementName] has CIM-Informationen: Präfix: PLAT und ID: 0127 deasserted.
  • Seite 642 Deassertion-Ereignis geführt hat. SNMP-Trap-ID: 41 Dies wird möglicherweise auch als 816f070c2015ffff Support automatisch benachrichtigen: # Nein oder 0x816f070c2015ffff angezeigt. Benutzeraktion: Keine Maßnahme erforderlich; nur Schweregrad: Information zur Information. Alertkategorie: Kritisch - Speicher Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 643 816f070c-2018ffff • 816f070d-0402ffff oder 0x816f070d0400ffff angezeigt. 816f070c-2018ffff Configuration error for [PhysicalMemoryElementName] on Schweregrad: Information Subsystem [MemoryElementName] has Alertkategorie: System - Sonstiges deasserted. (DIMM 24) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine CIM-Informationen: Präfix: PLAT und ID: 0179 Implementierung erkannt hat, dass ein SNMP-Trap-ID: Hauptspeicher-DIMM-Konfigurationsfehler zu einem...
  • Seite 644 Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0179 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit abgeschlossen Support automatisch benachrichtigen: # Nein wurde. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 645 816f070d-0408ffff • 816f070d-040cffff Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f070d040affff zur Information. oder 0x816f070d040affff angezeigt. Schweregrad: Information 816f070d-0408ffff Rebuild completed for Array in Alertkategorie: System - Sonstiges system [ComputerSystemElementName]. (Drive 8) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0179 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID:...
  • Seite 646 Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0179 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit abgeschlossen Support automatisch benachrichtigen: # Nein wurde. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 647 816f070d-0412ffff • 816f070d-0416ffff Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f070d0414ffff zur Information. oder 0x816f070d0414ffff angezeigt. Schweregrad: Information 816f070d-0412ffff Rebuild completed for Array in Alertkategorie: System - Sonstiges system [ComputerSystemElementName]. (Drive 18) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0179 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID:...
  • Seite 648 Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0179 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID: Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit abgeschlossen Support automatisch benachrichtigen: # Nein wurde. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 649 816f070d-041cffff • 816f0807-0301ffff Benutzeraktion: Keine Maßnahme erforderlich; nur Dies wird möglicherweise auch als 816f070d041effff zur Information. oder 0x816f070d041effff angezeigt. Schweregrad: Information 816f070d-041cffff Rebuild completed for Array in Alertkategorie: System - Sonstiges system [ComputerSystemElementName]. (Drive 28) Wartungsfähig: # Nein Erläuterung: Diese Nachricht ist für den CIM-Informationen: Präfix: PLAT und ID: 0179 Anwendungsfall vorgesehen, bei dem eine SNMP-Trap-ID:...
  • Seite 650 SNMP-Trap-ID: 50 Dies wird möglicherweise auch als 816f08132581ffff Support automatisch benachrichtigen: # Nein oder 0x816f08132581ffff angezeigt. Benutzeraktion: Keine Maßnahme erforderlich; nur Schweregrad: Information zur Information. Alertkategorie: Kritisch - Andere Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 651 816f090c-2001ffff • 816f090c-2005ffff Wartungsfähig: # Nein 816f090c-2001ffff [PhysicalMemoryElementName] on Subsystem [MemoryElementName] is no CIM-Informationen: Präfix: PLAT und ID: 0143 longer Throttled. (DIMM 1) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 652 Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich; nur nicht mehr reguliert wird. zur Information. Dies wird möglicherweise auch als 816f090c2008ffff oder 0x816f090c2008ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 653 816f090c-200bffff • 816f090c-200fffff Wartungsfähig: # Nein 816f090c-200bffff [PhysicalMemoryElementName] on Subsystem [MemoryElementName] is no CIM-Informationen: Präfix: PLAT und ID: 0143 longer Throttled. (DIMM 11) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 654 Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich; nur nicht mehr reguliert wird. zur Information. Dies wird möglicherweise auch als 816f090c2012ffff oder 0x816f090c2012ffff angezeigt. Schweregrad: Information Alertkategorie: System - Sonstiges Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 655 816f090c-2015ffff • 816f0a07-0301ffff Wartungsfähig: # Nein 816f090c-2015ffff [PhysicalMemoryElementName] on Subsystem [MemoryElementName] is no CIM-Informationen: Präfix: PLAT und ID: 0143 longer Throttled. (DIMM 21) SNMP-Trap-ID: Erläuterung: Diese Nachricht ist für den Support automatisch benachrichtigen: # Nein Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Hauptspeicher Benutzeraktion: Keine Maßnahme erforderlich;...
  • Seite 656 Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Alertkategorie: Kritisch - Temperatur Implementierung erkannt hat, dass eine Wartungsfähig: # Nein Übertemperaturbedingung für den Hauptspeicher entfernt wurde. CIM-Informationen: Präfix: PLAT und ID: 0147 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 657 816f0a0c-2005ffff • 816f0a0c-2009ffff SNMP-Trap-ID: 0 816f0a0c-2007ffff An Over-Temperature Condition has been removed on the Support automatisch benachrichtigen: # Nein [PhysicalMemoryElementName] on Benutzeraktion: Keine Maßnahme erforderlich; nur Subsystem [MemoryElementName]. zur Information. (DIMM 7) Erläuterung: Diese Nachricht ist für den 816f0a0c-2005ffff An Over-Temperature Condition Anwendungsfall vorgesehen, bei dem eine has been removed on the Implementierung erkannt hat, dass eine...
  • Seite 658 SNMP-Trap-ID: 0 Dies wird möglicherweise auch als 816f0a0c200bffff oder 0x816f0a0c200bffff angezeigt. Support automatisch benachrichtigen: # Nein Schweregrad: Information Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Alertkategorie: Kritisch - Temperatur Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 659 816f0a0c-200effff • 816f0a0c-2012ffff Implementierung erkannt hat, dass eine 816f0a0c-200effff An Over-Temperature Condition Übertemperaturbedingung für den Hauptspeicher has been removed on the entfernt wurde. [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. Dies wird möglicherweise auch als 816f0a0c2010ffff (DIMM 14) oder 0x816f0a0c2010ffff angezeigt. Erläuterung: Diese Nachricht ist für den Schweregrad: Information Anwendungsfall vorgesehen, bei dem eine Alertkategorie: Kritisch - Temperatur...
  • Seite 660 [PhysicalMemoryElementName] on SNMP-Trap-ID: 0 Subsystem [MemoryElementName]. (DIMM 23) Support automatisch benachrichtigen: # Nein Erläuterung: Diese Nachricht ist für den Benutzeraktion: Keine Maßnahme erforderlich; nur Anwendungsfall vorgesehen, bei dem eine zur Information. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 661 816f0a0c-2018ffff • 816f0a13-0302ffff Implementierung erkannt hat, dass eine CIM-Informationen: Präfix: PLAT und ID: 0245 Übertemperaturbedingung für den Hauptspeicher SNMP-Trap-ID: 50 entfernt wurde. Support automatisch benachrichtigen: # Nein Dies wird möglicherweise auch als 816f0a0c2017ffff oder 0x816f0a0c2017ffff angezeigt. Benutzeraktion: (Nur für qualifizierte Kundendiensttechniker) Schweregrad: Information Ersetzen Sie Mikroprozessor n.
  • Seite 662 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 663: Anhang B. Uefi/Post-Diagnosecodes

    Führen Sie die Schritte in der aufgeführten Reihenfolge durch, bis der Fehler behoben ist. Wenn Sie alle in diesem Feld beschriebenen Maßnahmen ergriffen haben und das Problem dennoch nicht beheben konnten, wenden Sie sich an den Lenovo Support. Booten des Servers zum F1-Konfigurationsmenü Zusätzlich zum normalen Bootprozess des Servers zum F1-Konfigurationsmenü...
  • Seite 664 Typ auf. Schweregrad: Fehler I.1800A [I.1800A] Benutzeraktion: Gehen Sie wie folgt vor: Erläuterung: Für zwei oder mehr Prozessorpakete wurde eine Abweichung bei den Geschwindigkeiten erkannt, mit denen eine QPI-Verbindung trainiert Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 665 I.1800D • I.2018002 Überprüfen Sie, ob übereinstimmende Prozessoren Benutzeraktion: Gehen Sie wie folgt vor: in den richtigen Prozessorsockeln installiert sind. Überprüfen Sie, ob übereinstimmende Prozessoren Beheben Sie alle gefundenen fehlenden in den richtigen Prozessorsockeln installiert sind. Übereinstimmungen. Beheben Sie alle gefundenen fehlenden Prüfen Sie die Website des IBM Supports auf Übereinstimmungen.
  • Seite 666 Wenn das System ohne Fehler bootet, ist die Benutzeraktion: Gehen Sie wie folgt vor: Fehlerbehebung beendet und es ist keine weitere Löschen Sie mithilfe der IMM-Webschnittstelle das Maßnahme erforderlich ist. Ereignisprotokoll. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 667 I.3818009 • I.580A5 (Nur für qualifizierte Kundendiensttechniker) Wenn dieses Informationsereignis im Wenn das System nicht bootet oder die IMM-Ereignisprotokoll erfasst wird, ist kein Firmwareaktualisierung nicht erfolgreich qualifizierter Hauptspeicher auf dem Server durchgeführt werden konnte, ersetzen Sie die installiert. Systemplatine. Für den installierten Hauptspeicher gelten die Bedingungen der Garantie möglicherweise nicht.
  • Seite 668 PCI Express-Fehler Wenn mehrere Prozessoren vorhanden sind, erkannt. tauschen Sie die Prozessoren aus, um den betroffenen Prozessor in einen anderen Schweregrad: Fehler Prozessorsockel zu versetzen, und führen Sie den Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 669 S.3020007 • S.3050007 Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie die CMM/IMM-Protokolle auf Kommunikationsfehler und beheben Sie sie. Prüfen Sie die Website des IBM Support auf geeignete Einheitentreiber, Setzen Sie das System zurück. Firmwareaktualisierungen, die Version der Wenn das Problem bestehen bleibt, wenden Sie sich Serviceinformationen zu diesem Produkt oder an den Support.
  • Seite 670 Erläuterung: Die Firmware-Image-Kapseln für beide 2. Aktualisieren Sie das UEFI-Image. Flash-Banken konnten nicht verifiziert werden. Die Kapsel für das CRTM-Image konnte nicht überprüft Tauschen Sie die Systemplatine aus. werden. Schweregrad: Fehler Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 671 S.51003 • S.51009 Benutzeraktion: Gehen Sie wie folgt vor: Ersatzspeicher-/Paarmodus.) Wird ein DIMM zu einem anderen Speicherkanal verschoben und tritt Wenn das System nicht erfolgreich gebootet das Problem dort erneut auf, ersetzen Sie das werden konnte, muss das System aus- und wieder DIMM.
  • Seite 672 Problem zusammenhängen könnte.) Wenn das Problem bestehen bleibt, ersetzen Sie das von LightPath und/oder dem Ereignisprotokolleintrag angegebene DIMM. Wenn der Fehler auf demselben DIMM-Steckplatz weiterhin auftritt, versetzen Sie die anderen DIMMs Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 673 S.680B8 • W.305000A dem betroffenen Prozessor erneut auftritt oder S.680B8 [S.680B8] dieses System nur einen Prozessor enthält, ersetzen Erläuterung: Interner QPI-Verbindungsfehler erkannt. Sie den Prozessor. Überprüfen Sie den Es wurde ein interner QPI-Verbindungsfehler erkannt. Prozessorsockel bei jedem Entfernen der einzelnen Prozessoren und ersetzen Sie zuerst die Schweregrad: Fehler Systemplatine, wenn der Prozessorsockel beschädigt...
  • Seite 674 Erläuterung: Ein IMM-Kommunikationsfehler ist aufgetreten. Es ist ein IMM-Kommunikationsfehler aufgetreten. W.305800C [W.305800C] Schweregrad: Warnung Erläuterung: STATUSPROTOKOLL DES TREIBERS: Meldet "Systemabschluss" erforderlich für den Benutzeraktion: Gehen Sie wie folgt vor: Controller. TREIBERZUSTANDSPROTOKOLL: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 675 W.3808002 • W.3868002 Setzen Sie das integrierte Verwaltungsmodul (IMM) Trennen Sie mithilfe des CMM die zusätzliche über das Chassis Management Module (CMM) Stromversorgung vom Rechenknoten. Dadurch wird zurück. ein Warmstart des Rechenknotens durchgeführt. Trennen Sie mithilfe des CMM die zusätzliche Prüfen Sie die Website des IBM Supports auf Stromversorgung vom Rechenknoten.
  • Seite 676 Bestückungsanforderungen für den tauschen Sie die Systemplatine aus (nur für Ersatzspeicher-/Paarmodus.) Wird ein DIMM zu qualifizierte Kundendiensttechniker). einem anderen Speicherkanal verschoben und tritt das Problem dort erneut auf, ersetzen Sie das DIMM. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 677 W.58007 • W.68002 (Nur für qualifizierte Kundendiensttechniker) W.580A2 [W.580A2] Entfernen Sie den betroffenen Prozessor und überprüfen Sie die Prozessorsockelkontaktstifte auf Erläuterung: Es wurde eine für den beschädigte oder falsch belegte Kontaktstifte. Wenn Ersatzspeichermodus ungültige Speicherkonfiguration eine Beschädigung erkannt wurde oder es sich hier erkannt.
  • Seite 678 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 679: Anhang C. Testergebnisse Für Dsa-Diagnosetests

    Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Zugehörige Links: Zugehörige Links: Website für IBM Support Website für IBM Support v Aktuelle DSA-Version v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM v Aktuelle Version von BMC/IMM © Copyright Lenovo 2015...
  • Seite 680 Schweregrad: Warnung 405-805-000 BRCM:TestLoopbackMAC Test Aborted Wartungsfähig: # Nein Erläuterung: Der Prüfschleifentest in der MAC-Schicht Behebbar: # Nein wurde abgebrochen. Support automatisch benachrichtigen: # Nein Schweregrad: Warnung Zugehörige Links: Wartungsfähig: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 681 405-806-000 • 405-902-000 Behebbar: # Nein 2. Führen Sie den Test erneut aus. 3. Bleibt der Fehler weiterhin bestehen, finden Sie Support automatisch benachrichtigen: # Nein weitere Korrekturmaßnahmen im Abschnitt Zugehörige Links: "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. Website für IBM Support v Aktuelle DSA-Version Zugehörige Links:...
  • Seite 682 Ereignisprotokoll zur DSA-Diagnose (DSA Diagnostic Event Log) im Firmware/VPD-Abschnitt Diagnostic Event Log) im Firmware/VPD-Abschnitt für diese Komponente. für diese Komponente. 2. Führen Sie den Test erneut aus. 2. Führen Sie den Test erneut aus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 683: Testergebnisse Für Dsa Brocade-Netzwerktest

    405-907-000 • 218-004-000 3. Bleibt der Fehler weiterhin bestehen, finden Sie Benutzeraktion: Gehen Sie wie folgt vor: weitere Korrekturmaßnahmen im Abschnitt 1. Prüfen Sie die Komponenten-Firmwareversion und "Fehlerbehebung nach Symptom" im "Installations- führen Sie bei Bedarf ein Upgrade durch. Die und Wartungshandbuch"...
  • Seite 684 Website für IBM Support Schweregrad: Warnung v Aktuelle DSA-Version Wartungsfähig: # Nein v Aktuelle Version von BMC/IMM Behebbar: # Nein Support automatisch benachrichtigen: # Nein Zugehörige Links: Website für IBM Support v Aktuelle DSA-Version Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 685 218-805-000 • 218-903-000 v Aktuelle Version von BMC/IMM 218-901-000 Brocade:ExternalLoopbackTest Failed Erläuterung: Fehler beim Prüfschleifentest festgestellt. 218-805-000 Brocade:SerdesEthLoopbackTest Aborted Schweregrad: Fehler Erläuterung: Der Test wurde abgebrochen. Wartungsfähig: Ja Schweregrad: Warnung Behebbar: # Nein Wartungsfähig: # Nein Support automatisch benachrichtigen: # Nein Behebbar: # Nein Benutzeraktion: Gehen Sie wie folgt vor: Support automatisch benachrichtigen: # Nein...

  • Seite 686: Testergebnisse Für Die Dsa-Prüfpunktanzeige

    Zugehörige Links: Erläuterung: Der Prüfpunktanzeigentest wurde Website für IBM Support bestanden v Aktuelle DSA-Version Schweregrad: Ereignis v Aktuelle Version von BMC/IMM Wartungsfähig: # Nein Behebbar: # Nein 180-801-000 Check-point Panel Test Aborted Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 687: Testergebnisse Für Dsa Cpu-Belastungstest

    180-901-000 • 089-801-000 Erläuterung: Der Prüfpunktanzeigentest wurde Erläuterung: Der Prüfpunktanzeigentest ist abgebrochen. BMC kann nicht überprüfen, ob das fehlgeschlagen. Der Bediener berichtete eine falsche Kabel für die Bedienerinformationsanzeige verbunden Anzeige. ist. Schweregrad: Fehler Schweregrad: Warnung Wartungsfähig: Ja Wartungsfähig: Ja Behebbar: # Nein Behebbar: # Nein Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein...
  • Seite 688 Wartungshandbuch" zum System. Schweregrad: Warnung Zugehörige Links: Wartungsfähig: Ja Website für IBM Support Behebbar: # Nein v Aktuelle DSA-Version Support automatisch benachrichtigen: # Nein v Aktuelle Version von BMC/IMM Zugehörige Links: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 689: Testergebnisse Für Dsa Emulex-Adapter

    516-000-000 • 516-900-000 Testergebnisse für DSA Emulex-Adapter Die folgenden Nachrichten können ausgegeben werden, wenn Sie den Emulex-Adaptertest ausführen. Wartungsfähig: # Nein 516-000-000 ELXUCNA: NIC MAC LoopBackTest Passed Behebbar: # Nein Erläuterung: Der Test wurde bestanden. Support automatisch benachrichtigen: # Nein Schweregrad: Ereignis Zugehörige Links: Website für IBM Support...

  • Seite 690: Testergebnisse Für Dsa Exa-Port-Pingtest

    Behebbar: # Nein Schweregrad: Warnung Support automatisch benachrichtigen: # Nein Wartungsfähig: Ja Zugehörige Links: Behebbar: # Nein Website für IBM Support Support automatisch benachrichtigen: # Nein v Aktuelle DSA-Version Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 691: Testergebnisse Für Dsa-Festplattenlaufwerk

    401-802-000 • 217-800-000 Benutzeraktion: Gehen Sie wie folgt vor: Zugehörige Links: 1. Lösen Sie die Netzkabel, warten Sie 45 Sekunden, Website für IBM Support schließen Sie die Netzkabel wieder an und führen v Aktuelle DSA-Version Sie den Test erneut aus. v Aktuelle Version von BMC/IMM 2.

  • Seite 692: Testergebnisse Für Dsa Intel-Netzwerk

    Aktuelle DSA-Version Website für IBM Support v Aktuelle Version von BMC/IMM v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM 406-004-000 IANet:Loopback Test Passed Erläuterung: Der Test wurde bestanden. 406-002-000 IANet:FIFO Test Passed Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 693 406-800-000 • 406-900-000 Schweregrad: Ereignis 406-803-000 IANet:Interrupts Test Aborted Wartungsfähig: # Nein Erläuterung: Der Interrupttest wurde abgebrochen. Behebbar: # Nein Schweregrad: Warnung Support automatisch benachrichtigen: # Nein Wartungsfähig: # Nein Zugehörige Links: Behebbar: # Nein Website für IBM Support Support automatisch benachrichtigen: # Nein v Aktuelle DSA-Version Zugehörige Links: v Aktuelle Version von BMC/IMM...
  • Seite 694 Website für IBM Support Ereignisprotokoll zur DSA-Diagnose (DSA v Aktuelle DSA-Version Diagnostic Event Log) im Firmware/VPD-Abschnitt für diese Komponente. v Aktuelle Version von BMC/IMM 3. Führen Sie den Test erneut aus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 695: Testergebnisse Für Dsa Lsi-Festplattenlaufwerk

    407-000-000 • 408-001-000 4. Bleibt der Fehler weiterhin bestehen, finden Sie Website für IBM Support weitere Korrekturmaßnahmen im Abschnitt v Aktuelle DSA-Version "Fehlerbehebung nach Symptom" im "Installations- v Aktuelle Version von BMC/IMM und Wartungshandbuch" zum System. Zugehörige Links: Testergebnisse für DSA LSI-Festplattenlaufwerk Die folgenden Nachrichten können ausgegeben werden, wenn Sie den LSI-Festplattenlaufwerktest ausführen.

  • Seite 696: Testergebnisse Für Den Dsa-Speicherisolationstest

    Erläuterung: Schnell-/Hauptspeichertest für alle CPUs Website für IBM Support bestanden. v Aktuelle DSA-Version Schweregrad: Ereignis v Aktuelle Version von BMC/IMM Wartungsfähig: # Nein Behebbar: # Nein 201-000-001 Standalone Memory Test Passed Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 697 201-000-002 • 201-811-001 Erläuterung: Schnell-/Hauptspeichertest für CPU 1 v Aktuelle DSA-Version bestanden. v Aktuelle Version von BMC/IMM Schweregrad: Ereignis 201-811-000 Standalone Memory Test Aborted Wartungsfähig: # Nein Erläuterung: SMBIOS-Schlüssel "_SM_" nicht Behebbar: # Nein gefunden. Support automatisch benachrichtigen: # Nein Schweregrad: Warnung Zugehörige Links: Wartungsfähig: # Nein...
  • Seite 698 Stromversorgung. Warten Sie 45 Sekunden. Stromversorgung wieder her. Setzen Sie die DIMMs zurück. Stellen Sie die 4. Achten Sie darauf, dass DSA und BIOS/uEFI die Stromversorgung wieder her. aktuelle Version aufweisen. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 699 201-812-002 • 201-813-001 4. Achten Sie darauf, dass DSA und BIOS/uEFI die Setzen Sie die DIMMs zurück. Stellen Sie die aktuelle Version aufweisen. Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die Zugehörige Links: aktuelle Version aufweisen. Website für IBM Support Zugehörige Links: v Aktuelle DSA-Version...
  • Seite 700 Schweregrad: Warnung Schweregrad: Warnung Wartungsfähig: # Nein Wartungsfähig: # Nein Behebbar: # Nein Behebbar: # Nein Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Benutzeraktion: Gehen Sie wie folgt vor: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 701 201-814-002 • 201-815-001 Benutzeraktion: Gehen Sie wie folgt vor: Support automatisch benachrichtigen: # Nein 1. Führen Sie die angegebenen Aktionen nacheinander Benutzeraktion: Gehen Sie wie folgt vor: aus und führen Sie den Test nach jeder Aktion 1. Führen Sie die angegebenen Aktionen nacheinander erneut aus.
  • Seite 702 Website für IBM Support v Aktuelle Version von BMC/IMM v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM 201-815-003 Standalone Memory Test Aborted Erläuterung: Programmfehler bei der Auswahl der Schnellspeicher-Menüoption. Schweregrad: Warnung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 703 201-816-001 • 201-818-000 201-816-001 Standalone Memory Test Aborted 201-816-003 Standalone Memory Test Aborted Erläuterung: Programmfehler bei Auswahl der Erläuterung: Programmfehler bei Auswahl der Vollspeicher-Menüoption. Vollspeicher-Menüoption. Schweregrad: Warnung Schweregrad: Warnung Wartungsfähig: # Nein Wartungsfähig: # Nein Behebbar: # Nein Behebbar: # Nein Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Benutzeraktion: Gehen Sie wie folgt vor:...
  • Seite 704 Version aufweisen. Zugehörige Links: Zugehörige Links: Website für IBM Support Website für IBM Support v Aktuelle DSA-Version v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM v Aktuelle Version von BMC/IMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 705 201-819-001 • 201-820-000 201-819-001 Standalone Memory Test Aborted 201-819-003 Standalone Memory Test Aborted Erläuterung: Die Start-Ende-Adressbereiche liegen im Erläuterung: Die Start-Ende-Adressbereiche liegen im eingeschränkten Bereich des Speichers. eingeschränkten Bereich des Speichers. Schweregrad: Warnung Schweregrad: Warnung Wartungsfähig: # Nein Wartungsfähig: # Nein Behebbar: # Nein Behebbar: # Nein Support automatisch benachrichtigen: # Nein...
  • Seite 706 Version aufweisen. Zugehörige Links: Zugehörige Links: Website für IBM Support Website für IBM Support v Aktuelle DSA-Version v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM v Aktuelle Version von BMC/IMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 707 201-821-001 • 201-822-000 201-821-001 Standalone Memory Test Aborted 201-821-003 Standalone Memory Test Aborted Erläuterung: MTRR-Register mit variablem Bereich Erläuterung: MTRR-Register mit variablem Bereich sind größer als MTRR-Register mit festem Bereich. sind größer als MTRR-Register mit festem Bereich. Schweregrad: Warnung Schweregrad: Warnung Wartungsfähig: # Nein Wartungsfähig: # Nein Behebbar: # Nein...
  • Seite 708 4. Achten Sie darauf, dass DSA und BIOS/uEFI die Website für IBM Support aktuelle Version aufweisen. v Aktuelle DSA-Version Zugehörige Links: v Aktuelle Version von BMC/IMM Website für IBM Support v Aktuelle DSA-Version Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 709 201-824-001 • 201-826-000 v Aktuelle Version von BMC/IMM 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. 201-824-001 Standalone Memory Test Aborted Zugehörige Links: Website für IBM Support Erläuterung: Node Interleave-Funktion muss inaktiviert sein. Gehen Sie zur Konfigurationsseite, v Aktuelle DSA-Version inaktivieren Sie die Node Interleave-Option und führen v Aktuelle Version von BMC/IMM...
  • Seite 710 Behebbar: # Nein 1. Führen Sie die angegebenen Aktionen nacheinander Support automatisch benachrichtigen: # Nein aus und führen Sie den Test nach jeder Aktion erneut aus. Benutzeraktion: Gehen Sie wie folgt vor: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 711 201-827-001 • 201-844-000 1. Führen Sie die angegebenen Aktionen nacheinander Support automatisch benachrichtigen: # Nein aus und führen Sie den Test nach jeder Aktion Benutzeraktion: Gehen Sie wie folgt vor: erneut aus. 1. Führen Sie die angegebenen Aktionen nacheinander 2. Wenn das Problem weiterhin auftritt, wenden Sie aus und führen Sie den Test nach jeder Aktion sich an den zuständigen Technical erneut aus.
  • Seite 712 Setzen Sie die DIMMs zurück. Stellen Sie die v Aktuelle DSA-Version Stromversorgung wieder her. v Aktuelle Version von BMC/IMM 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. Zugehörige Links: Website für IBM Support Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 713 201-845-000 • 201-845-003 v Aktuelle DSA-Version Zugehörige Links: v Aktuelle Version von BMC/IMM Website für IBM Support v Aktuelle DSA-Version 201-845-000 Standalone Memory Test Aborted v Aktuelle Version von BMC/IMM Erläuterung: Chipsatzfehler: Problem beim Löschen der Steuerregister für die MSR-Maschinenprüfung 201-845-002 Standalone Memory Test Aborted aufgetreten.
  • Seite 714 3. Schalten Sie das System aus und trennen Sie es von 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. der Stromversorgung. Warten Sie 45 Sekunden. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 715 201-860-000 • 201-860-003 Setzen Sie die DIMMs zurück. Stellen Sie die Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen.
  • Seite 716 3. Schalten Sie das System aus und trennen Sie es von 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. der Stromversorgung. Warten Sie 45 Sekunden. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 717 201-862-000 • 201-862-003 Setzen Sie die DIMMs zurück. Stellen Sie die Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen.
  • Seite 718 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion 2. Wenn das Problem weiterhin auftritt, wenden Sie erneut aus. sich an den zuständigen Technical Service-Mitarbeiter. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 719 201-864-000 • 201-864-003 2. Wenn das Problem weiterhin auftritt, wenden Sie 2. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen Technical sich an den zuständigen Technical Service-Mitarbeiter. Service-Mitarbeiter. 3. Schalten Sie das System aus und trennen Sie es von 3.
  • Seite 720 Wartungsfähig: # Nein OEM0-Struktur. Behebbar: # Nein Schweregrad: Warnung Support automatisch benachrichtigen: # Nein Wartungsfähig: # Nein Benutzeraktion: Gehen Sie wie folgt vor: Behebbar: # Nein Support automatisch benachrichtigen: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 721 201-866-000 • 201-866-003 Benutzeraktion: Gehen Sie wie folgt vor: Support automatisch benachrichtigen: # Nein 1. Führen Sie die angegebenen Aktionen nacheinander Benutzeraktion: Gehen Sie wie folgt vor: aus und führen Sie den Test nach jeder Aktion 1. Führen Sie die angegebenen Aktionen nacheinander erneut aus.
  • Seite 722 Website für IBM Support v Aktuelle Version von BMC/IMM v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM 201-867-001 Standalone Memory Test Aborted Erläuterung: EFI/SAL: Der Puffer ist nicht zugeordnet. Schweregrad: Warnung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 723 201-867-003 • 201-868-002 201-867-003 Standalone Memory Test Aborted 201-868-001 Standalone Memory Test Aborted Erläuterung: EFI/SAL: Der Puffer ist nicht Erläuterung: EFI/SAL: Der in GetMemoryMap zugeordnet. zugeordnete Puffer ist zu klein. Schweregrad: Warnung Schweregrad: Warnung Wartungsfähig: # Nein Wartungsfähig: # Nein Behebbar: # Nein Behebbar: # Nein Support automatisch benachrichtigen: # Nein...
  • Seite 724 Version aufweisen. Zugehörige Links: Zugehörige Links: Website für IBM Support Website für IBM Support v Aktuelle DSA-Version v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM v Aktuelle Version von BMC/IMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 725 201-869-003 • 201-870-002 201-869-003 Standalone Memory Test Aborted 201-870-001 Standalone Memory Test Aborted Erläuterung: EFI/SAL: Ungültiger Parameter aus Erläuterung: Die CPU-Domäne in ACPI ist nicht GetMemoryMap-Funktion. gültig. Schweregrad: Warnung Schweregrad: Warnung Wartungsfähig: # Nein Wartungsfähig: # Nein Behebbar: # Nein Behebbar: # Nein Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein...
  • Seite 726 Version aufweisen. Zugehörige Links: Zugehörige Links: Website für IBM Support Website für IBM Support v Aktuelle DSA-Version v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM v Aktuelle Version von BMC/IMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 727 201-871-003 • 201-877-002 v Aktuelle DSA-Version 201-871-003 Standalone Memory Test Aborted v Aktuelle Version von BMC/IMM Erläuterung: Es wurde eine Datenabweichung festgestellt. 201-877-001 Standalone Memory Test Aborted Schweregrad: Warnung Erläuterung: BIOS: Die Ersatzspeicherfunktion im Wartungsfähig: # Nein Extended PCI-Register muss inaktiviert sein. Gehen Sie zur Konfigurationsseite und inaktivieren Sie die Behebbar: # Nein Ersatzspeicherfunktion.
  • Seite 728 2. Wenn das Problem weiterhin auftritt, wenden Sie 1. Führen Sie die angegebenen Aktionen nacheinander sich an den zuständigen Technical aus und führen Sie den Test nach jeder Aktion Service-Mitarbeiter. erneut aus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 729 201-878-003 • 201-885-002 2. Wenn das Problem weiterhin auftritt, wenden Sie 1. Führen Sie die angegebenen Aktionen nacheinander sich an den zuständigen Technical aus und führen Sie den Test nach jeder Aktion Service-Mitarbeiter. erneut aus. 3. Schalten Sie das System aus und trennen Sie es von 2.
  • Seite 730 Standalone Memory Test Aborted 201-886-000 Standalone Memory Test Aborted Erläuterung: Speicherobergrenze liegt unter 16 MB. Erläuterung: Speicherobergrenze liegt unter 16 MB. Schweregrad: Warnung Schweregrad: Warnung Wartungsfähig: # Nein Wartungsfähig: # Nein Behebbar: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 731 201-886-003 • 201-899-003 Support automatisch benachrichtigen: # Nein Support automatisch benachrichtigen: # Nein Benutzeraktion: Gehen Sie wie folgt vor: Zugehörige Links: 1. Führen Sie die angegebenen Aktionen nacheinander Website für IBM Support aus und führen Sie den Test nach jeder Aktion v Aktuelle DSA-Version erneut aus.
  • Seite 732 "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. 2. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen Technical Zugehörige Links: Service-Mitarbeiter. Website für IBM Support v Aktuelle DSA-Version Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 733: Testergebnisse Dsa-Speicherbelastungstest

    201-901-003 • 202-802-000 v Aktuelle Version von BMC/IMM Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die 201-901-003 Standalone Memory Test Failed aktuelle Version aufweisen. Erläuterung: Der Speicherdiagnosetest ist 5.
  • Seite 734 8. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. Zugehörige Links: Website für IBM Support v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 735: Testergebnisse Für Dsa Nvidia Gpu

    409-000-000 • 409-803-000 Testergebnisse für DSA Nvidia GPU Die folgenden Nachrichten können ausgegeben werden, wenn Sie den Nvidia GPU-Test ausführen. Erläuterung: Der NVIDIA-GPU-Matrixtest wurde 409-000-000 NVIDIA User Diagnostic Test Passed bestanden. Erläuterung: Der NVIDIA-Benutzerdiagnosetest Schweregrad: Ereignis wurde bestanden. Wartungsfähig: # Nein Schweregrad: Ereignis Behebbar: # Nein Wartungsfähig: # Nein...
  • Seite 736 Support automatisch benachrichtigen: # Nein und wieder ein. Zugehörige Links: 3. Führen Sie nvidia-smi -q aus. In einigen Fällen Website für IBM Support weist dies auf ein schlecht sitzendes Netzkabel hin. v Aktuelle DSA-Version Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 737 409-904-000 • 409-906-000 4. Führen Sie die Diagnose mit derselben GPU erneut Benutzeraktion: Gehen Sie wie folgt vor: auf dem System aus, das betriebsbereit ist. 1. Überprüfen Sie, ob die GPU richtig im Diagnosefehler können durch verschiedene PCIe-Steckplatz sitzt, indem Sie die GPU Systemfehler verursacht werden.

  • Seite 738: Testergebnisse Für Dsa-Optisches Laufwerk

    Aktuelle Version von BMC/IMM 215-802-000 Optical Drive Test Aborted Erläuterung: Der Test des optischen Laufwerks wurde 215-804-000 Optical Drive Test Aborted abgebrochen. Lesefehler festgestellt. Erläuterung: Der Test des optischen Laufwerks wurde Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 739 215-901-000 • 215-903-000 abgebrochen. Der Laufwerkschlitten ist offen. v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM Schweregrad: Warnung Wartungsfähig: Ja 215-902-000 Optical Drive Test Failed Behebbar: # Nein Erläuterung: Der Test des optischen Laufwerks ist Support automatisch benachrichtigen: # Nein fehlgeschlagen.

  • Seite 740: Testergebnisse Bei Der Dsa-Systemverwaltung

    Website für IBM Support 166-802-001 IMM I2C Test Aborted v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM Erläuterung: Test kann aus unbekanntem Grund nicht abgeschlossen werden. 166-804-001 IMM I2C Test Aborted Schweregrad: Warnung Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 741 166-805-001 • 166-808-001 Erläuterung: Ungültiger Befehl. 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Schweregrad: Warnung Stellen Sie die Stromversorgung wieder her. Wartungsfähig: Ja 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen.
  • Seite 742 Stromversorgung. Warten Sie 45 Sekunden. Wartungsfähig: Ja Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die Behebbar: # Nein aktuelle Version aufweisen. Support automatisch benachrichtigen: # Nein Zugehörige Links: Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 743 166-814-001 • 166-818-001 Website für IBM Support Wartungsfähig: Ja v Aktuelle DSA-Version Behebbar: # Nein v Aktuelle Version von BMC/IMM Support automatisch benachrichtigen: # Nein Benutzeraktion: Führen Sie die angegebenen Aktionen 166-814-001 IMM I2C Test Aborted nacheinander aus und führen Sie den Test nach jeder Erläuterung: Angeforderte(r) Sensor, Datensatz oder Aktion erneut aus: Daten nicht vorhanden.
  • Seite 744 Erläuterung: Befehlsausführung nicht möglich. Nicht 2. Achten Sie darauf, dass DSA und BMC/IMM die ausreichende Berechtigungsstufe. aktuelle Version aufweisen. Schweregrad: Warnung Zugehörige Links: Website für IBM Support Wartungsfähig: Ja v Aktuelle DSA-Version Behebbar: # Nein Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 745 166-824-001 • 166-908-001 Support automatisch benachrichtigen: # Nein 3. Führen Sie den Test erneut aus. 4. Bleibt der Fehler weiterhin bestehen, finden Sie Benutzeraktion: Führen Sie die angegebenen Aktionen weitere Korrekturmaßnahmen im Abschnitt nacheinander aus und führen Sie den Test nach jeder "Fehlerbehebung nach Symptom"...

  • Seite 746: Testergebnisse Beim Dsa-Bandlaufwerk

    1. Reinigen Sie das Bandlaufwerk mithilfe der Website für IBM Support entsprechenden Reinigungsdatenträger und v Aktuelle DSA-Version installieren Sie neue Datenträger. v Aktuelle Version von BMC/IMM 2. Führen Sie den Test erneut aus. Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 747 264-904-000 • 264-906-000 3. Achten Sie darauf, dass die Laufwerk-Firmware den 1. Wenn das System nicht mehr reagiert, schalten Sie aktuellen Stand aufweist. das System aus und wieder ein. 4. Führen Sie den Test nach dem Upgrade auf die 2. Prüfen Sie die System-Firmwareversion und führen aktuelle Firmwareversion erneut aus.
  • Seite 748 1. Stellen Sie sicher, dass der Datenträger vorhanden ist. 2. Reinigen Sie das Bandlaufwerk mithilfe der entsprechenden Reinigungsdatenträger und installieren Sie neue Datenträger. Zugehörige Links: Website für IBM Support v Aktuelle DSA-Version v Aktuelle Version von BMC/IMM Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 749: Anhang D. Hilfe Und Technische Unterstützung Anfordern

    Sie bei Lenovo eine Vielzahl von hilfreichen Quellen. Nutzen Sie diese Informationen, um zusätzliche Informationen zu Lenovo und Lenovo Produkten zu erhalten und um herauszufinden, was Sie bei Problemen mit Ihrem Lenovo System oder Ihrer Zusatzeinrichtung tun können. Anmerkung: Dieser Abschnitt enthält Referenzen zu IBM Websites und Informationen zur Inanspruchnahme von Service.

  • Seite 750: Dokumentation Verwenden

    Fehlercodes. Wenn Sie einen Softwarefehler vermuten, sollten Sie die Dokumentation zum Betriebssystem oder zum Programm zu Rate ziehen. Dokumentation verwenden Informationen zu Ihrem Lenovo System und der ggf. vorinstallierten Software sowie zu Zusatzeinrichtungen finden Sie in der Produktdokumentation. Zu dieser Dokumentation können gedruckte Dokumente, Onlinedokumente, Readme-Dateien und Hilfedateien gehören.

  • Seite 751: Personalisierte Unterstützungswebseite Erstellen

    Sicherer Upload mit der Seriennummer des Systems: https:// www.ecurep.ibm.com/app/upload_hw Personalisierte Unterstützungswebseite erstellen Sie können durch die gezielte Angabe von Lenovo Produkten, an denen Sie interessiert sind, eine personalisierte Support-Website erstellen. Zum Erstellen einer personalisierten Unterstützungswebseite rufen Sie http://www.ibm.com/support/mynotifications auf. Über diese personalisierte Seite können Sie wöchentliche E-Mail-Benachrichtigungen über neue technische...

  • Seite 752: Produktservice In Taiwan

    Verwenden Sie diese Informationen, um sich an den IBM Produktservice in Taiwan zu wenden. IBM Produktservice in Taiwan - Kontaktinformationen: IBM Taiwan Corporation 3F, No 7, Song Ren Rd. Taipei, Telefonnummer in Taiwan: 0800-016-88 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 753: Bemerkungen

    Lenovo Ansprechpartner erhältlich. Hinweise auf Lenovo Lizenzprogramme oder andere Lenovo Produkte bedeuten nicht, dass nur Programme, Produkte oder Services von Lenovo verwendet werden können. Anstelle der Produkte, Programme oder Services können auch andere, ihnen äquivalente Produkte, Programme oder Services verwendet werden, solange diese keine gewerblichen oder andere Schutzrechte von Lenovo verletzen.

  • Seite 754: Marken

    Umgebung maßgeblich sind. Marken Lenovo, das Lenovo Logo, Flex System, System x, NeXtScale-System und X-Architecture sind Marken von Lenovo in den Vereinigten Staaten und anderen Ländern. Intel und Intel Xeon sind Marken der Intel Corporation in den USA und/oder anderen Ländern.

  • Seite 755: Recycling-Informationen

    Recycling-Informationen Lenovo encourages owners of information technology (IT) equipment to responsibly recycle their equipment when it is no longer needed. Lenovo offers a variety of programs and services to assist equipment owners in recycling their IT products. Weitere Informationen zum Recycling von Lenovo Produkten finden Sie unter folgender Adresse: http://www.lenovo.com/recycling.

  • Seite 756: Hinweis Zu Bestimmungen Zur Telekommunikation

    Properly shielded and grounded cables and connectors must be used in order to meet FCC emission limits. Lenovo is not responsible for any radio or television Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 757: Industry Canada Class A Emission Compliance Statement

    EU-Mitgliedsstaaten und hält die Grenzwerte der EN 55022 Klasse A ein. Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung...

  • Seite 758: Japan Vcci Class A Statement

    Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Gropiusplatz 10, D-70563 Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse A.

  • Seite 759: Japan Electronics And Information Technology Industries Association (Jeita) Statement

    Japan Electronics and Information Technology Industries Association (JEITA) Statement Japan Electronics and Information Technology Industries Association (JEITA) Confirmed Harmonics Guidelines with Modifications (products greater than 20 A per phase) Korea Communications Commission (KCC) Statement This is electromagnetic wave compatibility equipment for business (Type A). Sellers and users need to pay attention to it.

  • Seite 760: Taiwan Class A Compliance Statement

    Taiwan Class A Compliance Statement Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...

  • Seite 761: Index

    Fehler 92 Simple-Swap-Laufwerke 255 Ethernet 64 anmelden 62 Rückwandplatine für Anmerkungen 8 Hot-Swap-Laufwerke 251 Anschluss Serverkomponenten 156 Bildschirm Sicherheitsfrontblende 274 Datenerfassung 73 Vorderseite 20 Simple-Swap- Datenträgergehäuse USB 20 Festplattenlaufwerke 170 entfernen 189 Strukturteile 156 installieren 191 © Copyright Lenovo 2015...
  • Seite 762 Maus 97 an der Rückseite 217 Einheiten, aufladungsempfindlich Mikroprozessor 101 DIMM 184 Umgang 303 Netzverbindung 104 Hot-Swap-Festplattenlaufwerk 166 Einheitentreiber 58 serieller Anschluss 115 Hot-Swap-Wechselstromnetzteil 247 Electronic Service Agent 90 ServerGuide 116 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 763 Fehlersymptome (Forts.) Hinweise vom Typ „Vorsicht“ 8 Software 117 Hot-Swap-Festplattenlaufwerk Japan Class A Electronic Emission Speicher 99 ersetzen 166 Statement 744 sporadisch auftretend 96 Hot-Swap-Festplattenlaufwerke JEITA-Hinweis 745 Stromversorgung 106 entfernen 165 Tastatur 97 Hot-Swap-Lüfter USB-Anschluss 118 austauschen 188 USB-Einheit 97 entfernen 187 Video 101, 118 Hot-Swap-Wechselstromnetzteil...
  • Seite 764 Plug-in „Active Energy Manager“ 14 Rückwandplatinen für ServerGuide 14 Positionen der 2,5-Zoll-/3,5-Zoll-Simple-Swap-/Hot- CD „Setup- und Installation“ 45 Erweiterungssteckplätze 29 Swap-Festplattenlaufwerke 38 Merkmale 48 Positionen der Erweiterungssteckplätze NOS-Installation 49 für PCI-Adapterkarten 29 Setup 49 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 765 ServerGuide (Forts.) Symmetrischer Mehrprozessorbetrieb 14 Utility, Setup 46 verwenden 48 System verwenden 50 ServerGuide-CD 1 Fehleranzeige, Vorderseite 22 Serverkomponenten 29, 129 Informationsanzeige 22 Serverkonfiguration Positionsanzeige, Vorderseite 22 aktualisieren 321 Systemereignisprotokoll 83, 84 Verfügbarkeit, Server 19 Service-Bulletins 76 Systemereignisprotokoll, Verkabelung 141 Service und Unterstützung Assertion-Ereignis 83 Rückwandplatine für 12 x...
  • Seite 766 Zuverlässigkeit, Server 19 Lenovo System x3650 M5 Typ 5462: Installations- und Wartungshandbuch...
  • Seite 768 Teilenummer: 00MV614 Gedruckt in Deutschland (1P) P/N: 00MV614...

Diese Anleitung auch für:

5462
