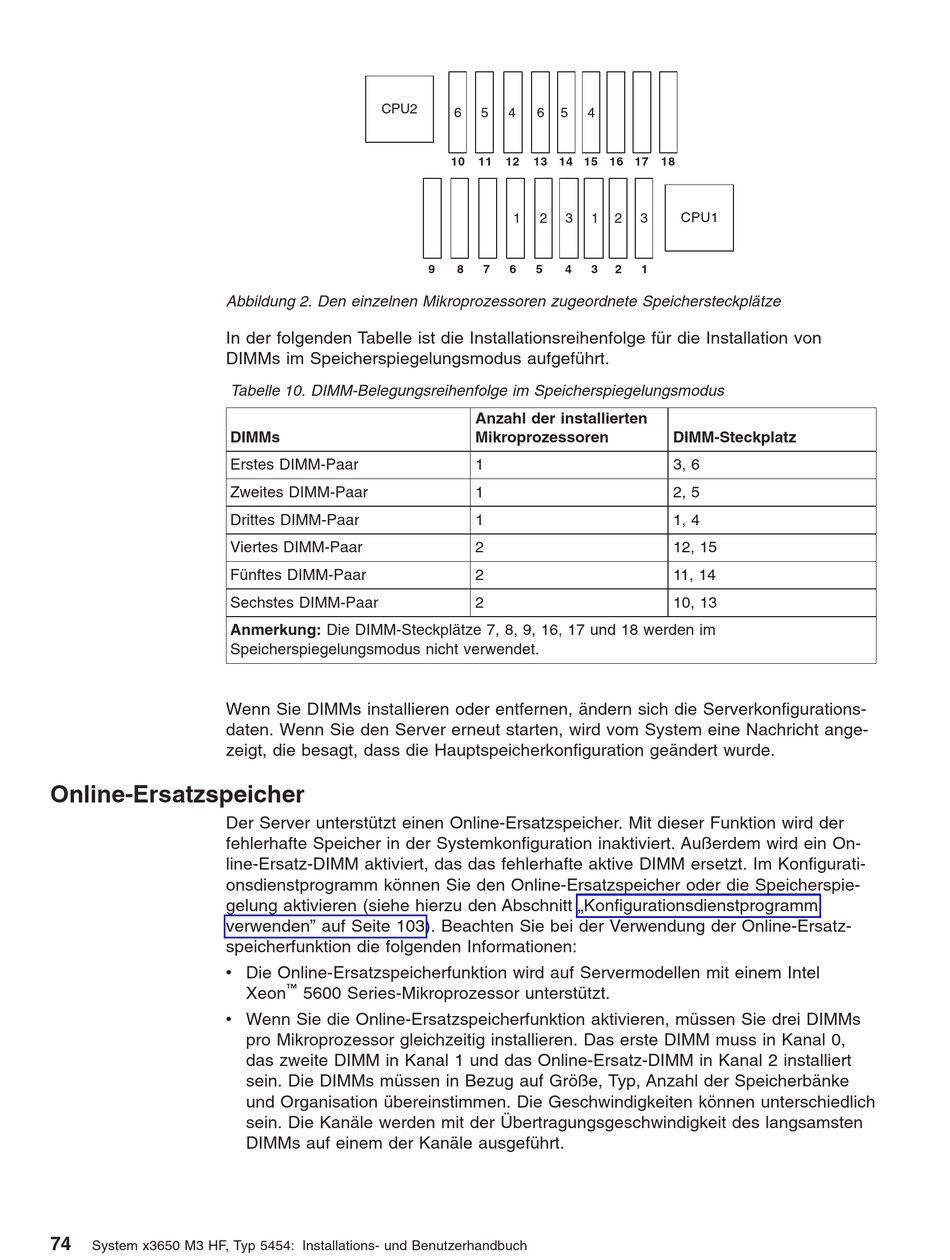

Abbildung 2. Den einzelnen Mikroprozessoren zugeordnete Speichersteckplätze
In der folgenden Tabelle ist die Installationsreihenfolge für die Installation von
DIMMs im Speicherspiegelungsmodus aufgeführt.
Wenn Sie DIMMs installieren oder entfernen, ändern sich die Serverkonfigurations-
daten. Wenn Sie den Server erneut starten, wird vom System eine Nachricht ange-
zeigt, die besagt, dass die Hauptspeicherkonfiguration geändert wurde.
Online-Ersatzspeicher
Der Server unterstützt einen Online-Ersatzspeicher. Mit dieser Funktion wird der
fehlerhafte Speicher in der Systemkonfiguration inaktiviert. Außerdem wird ein On-
line-Ersatz-DIMM aktiviert, das das fehlerhafte aktive DIMM ersetzt. Im Konfigurati-
onsdienstprogramm können Sie den Online-Ersatzspeicher oder die Speicherspie-
gelung aktivieren (siehe hierzu den Abschnitt „Konfigurationsdienstprogramm
verwenden" auf Seite 103). Beachten Sie bei der Verwendung der Online-Ersatz-
speicherfunktion die folgenden Informationen:
v Die Online-Ersatzspeicherfunktion wird auf Servermodellen mit einem Intel
v Wenn Sie die Online-Ersatzspeicherfunktion aktivieren, müssen Sie drei DIMMs
74
System x3650 M3 HF, Typ 5454: Installations- und Benutzerhandbuch
CPU2
Tabelle 10. DIMM-Belegungsreihenfolge im Speicherspiegelungsmodus
DIMMs
Erstes DIMM-Paar
Zweites DIMM-Paar
Drittes DIMM-Paar
Viertes DIMM-Paar
Fünftes DIMM-Paar
Sechstes DIMM-Paar
Anmerkung: Die DIMM-Steckplätze 7, 8, 9, 16, 17 und 18 werden im
Speicherspiegelungsmodus nicht verwendet.
™
Xeon
5600 Series-Mikroprozessor unterstützt.
pro Mikroprozessor gleichzeitig installieren. Das erste DIMM muss in Kanal 0,
das zweite DIMM in Kanal 1 und das Online-Ersatz-DIMM in Kanal 2 installiert
sein. Die DIMMs müssen in Bezug auf Größe, Typ, Anzahl der Speicherbänke
und Organisation übereinstimmen. Die Geschwindigkeiten können unterschiedlich
sein. Die Kanäle werden mit der Übertragungsgeschwindigkeit des langsamsten
DIMMs auf einem der Kanäle ausgeführt.
6
5
6
5
4
4
10
11
12
13
14
15
3
1
2
1
9
8
7
6
5
4
3
Anzahl der installierten
Mikroprozessoren
1
1
1
2
2
2
16
17 18
3
CPU1
2
2
1
DIMM-Steckplatz
3, 6
2, 5
1, 4
12, 15
11, 14
10, 13
