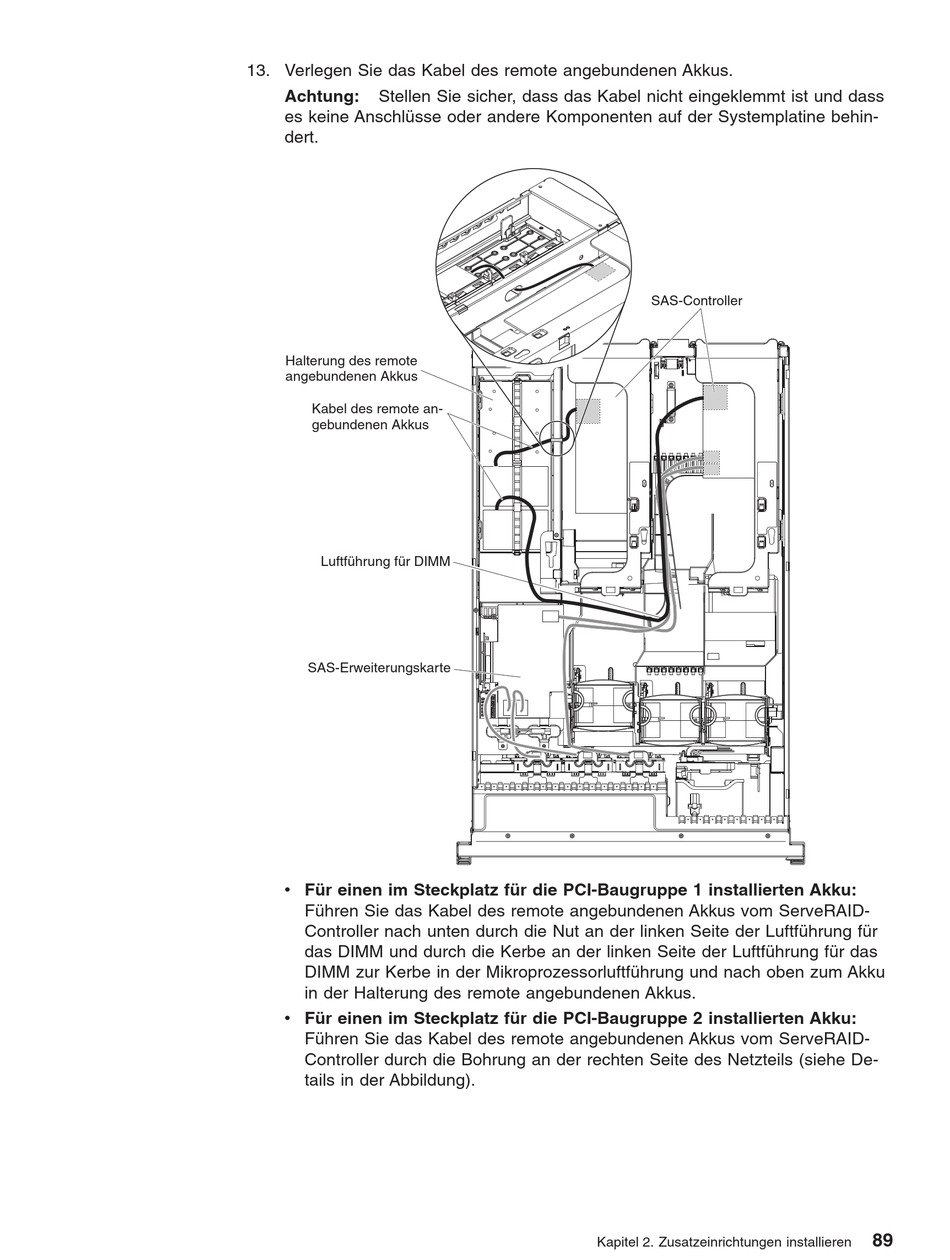

13. Verlegen Sie das Kabel des remote angebundenen Akkus.
Achtung: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass
es keine Anschlüsse oder andere Komponenten auf der Systemplatine behin-
dert.
Halterung des remote
angebundenen Akkus
Kabel des remote an-
gebundenen Akkus
Luftführung für DIMM
SAS-Erweiterungskarte
v Für einen im Steckplatz für die PCI-Baugruppe 1 installierten Akku:
Führen Sie das Kabel des remote angebundenen Akkus vom ServeRAID-
Controller nach unten durch die Nut an der linken Seite der Luftführung für
das DIMM und durch die Kerbe an der linken Seite der Luftführung für das
DIMM zur Kerbe in der Mikroprozessorluftführung und nach oben zum Akku
in der Halterung des remote angebundenen Akkus.
v Für einen im Steckplatz für die PCI-Baugruppe 2 installierten Akku:
Führen Sie das Kabel des remote angebundenen Akkus vom ServeRAID-
Controller durch die Bohrung an der rechten Seite des Netzteils (siehe De-
tails in der Abbildung).
SAS-Controller
