Wenn Sie eine andere unterstützte Adapterkartenbaugruppe installieren, weichen
die unterstützten Adaptertypen möglicherweise von den hier genannten ab. Eine
Liste der unterstützten Adapterkartenbaugruppen finden Sie unter der Adresse
http://www.ibm.com/servers/eserver/serverproven/compat/us/.
v Das System durchsucht die Einheiten in der folgenden Reihenfolge, sofern Sie
nicht die Standardstartreihenfolge geändert haben:
– Video-UEFI (Unified Extensible Firmware Interface) (festgelegt)
– Systemplatinen-Ethernet-1-PXE (festgelegt)
– Systemplatinen-Ethernet-2-PXE (festgelegt)
– Systemplatinen-SAS (oder -RAID)

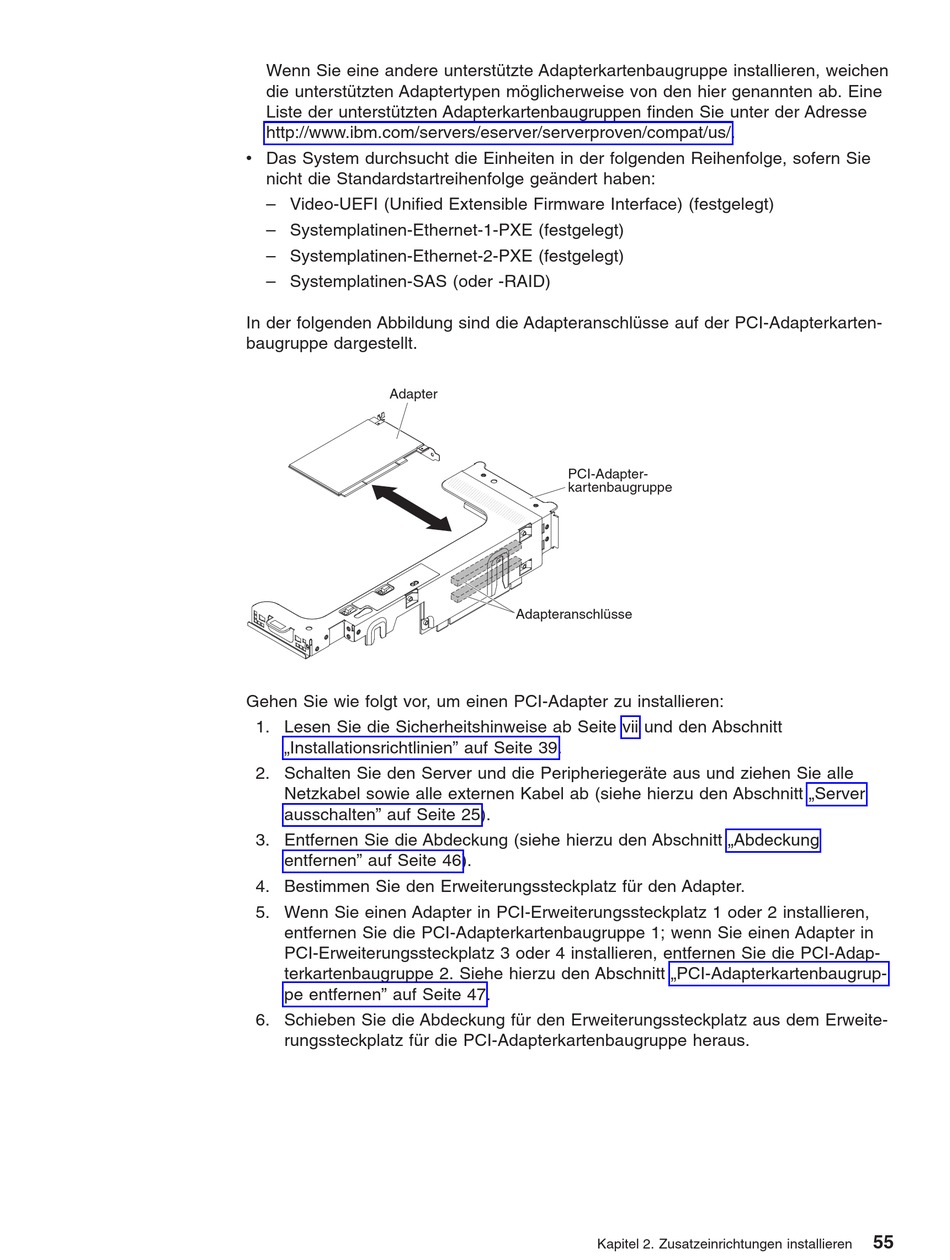

In der folgenden Abbildung sind die Adapteranschlüsse auf der PCI-Adapterkarten-
baugruppe dargestellt.
Adapter
Gehen Sie wie folgt vor, um einen PCI-Adapter zu installieren:
1. Lesen Sie die Sicherheitshinweise ab Seite vii und den Abschnitt
„Installationsrichtlinien" auf Seite 39.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle
Netzkabel sowie alle externen Kabel ab (siehe hierzu den Abschnitt „Server
ausschalten" auf Seite 25).
3. Entfernen Sie die Abdeckung (siehe hierzu den Abschnitt „Abdeckung
entfernen" auf Seite 46).
4. Bestimmen Sie den Erweiterungssteckplatz für den Adapter.
5. Wenn Sie einen Adapter in PCI-Erweiterungssteckplatz 1 oder 2 installieren,
entfernen Sie die PCI-Adapterkartenbaugruppe 1; wenn Sie einen Adapter in
PCI-Erweiterungssteckplatz 3 oder 4 installieren, entfernen Sie die PCI-Adap-
terkartenbaugruppe 2. Siehe hierzu den Abschnitt „PCI-Adapterkartenbaugrup-
pe entfernen" auf Seite 47.
6. Schieben Sie die Abdeckung für den Erweiterungssteckplatz aus dem Erweite-
rungssteckplatz für die PCI-Adapterkartenbaugruppe heraus.
PCI-Adapter-
kartenbaugruppe
Adapteranschlüsse
Kapitel 2. Zusatzeinrichtungen installieren
55
