Servoverstärker DIGIVEX Power Motion

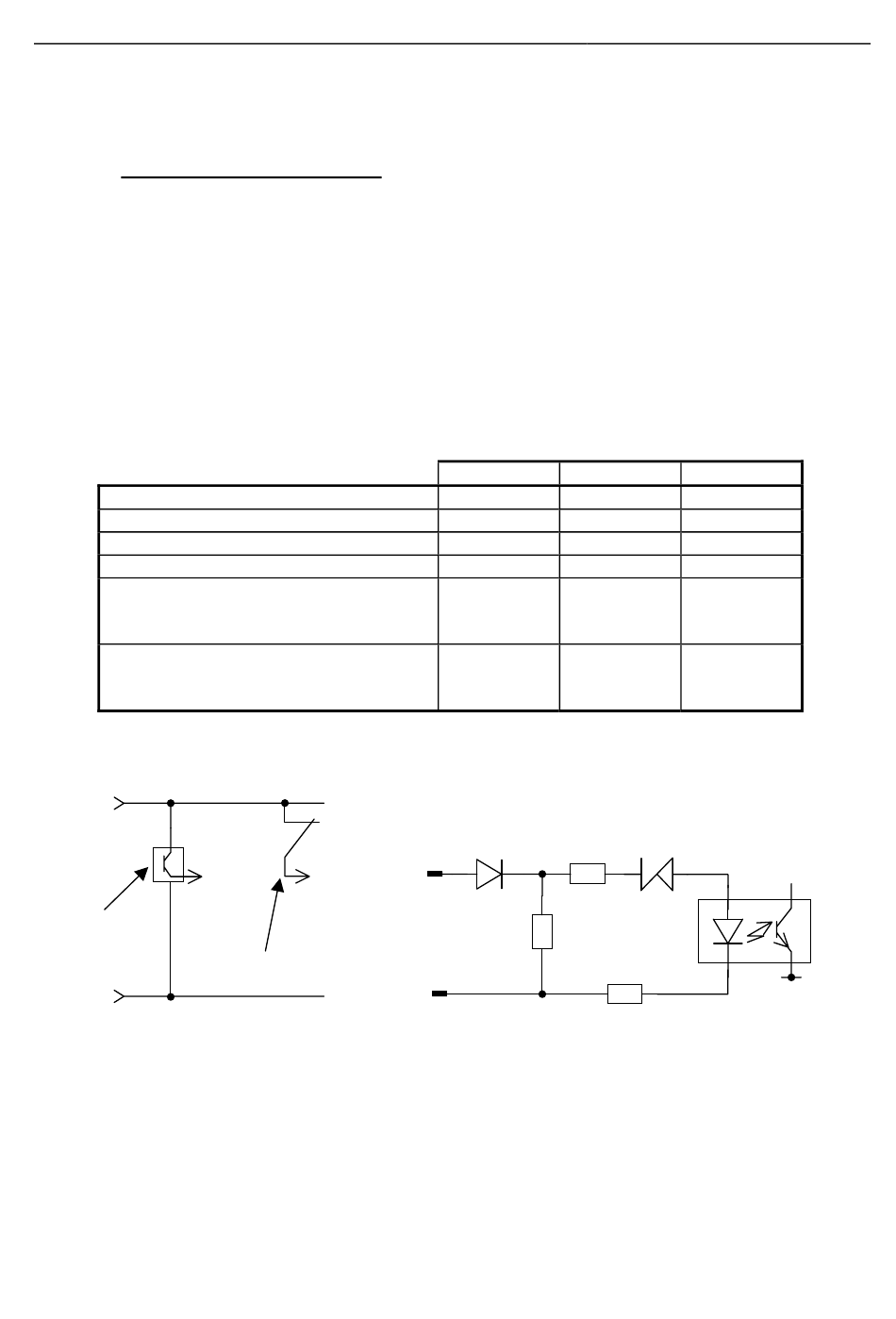

5.13.2.3 Digitaleingänge (in0 bis in15)
• Eingänge 24 V DC über Optokoppler (Isolationsspannung 5 kV)
• Eingänge des Typs 1 gemäß Norm IEC 1131-2
• Lastwiderstand im Eingang: 10K
• Ein Eingang befindet sich auf logisch 1, wenn er aktiviert ist (Spannung 24V DC). Er befindet
sich auf logisch 0, wenn er nicht aktiviert ist.
• Diese Eingänge können direkt an Ausgänge des Typs PNP angeschlossen werden (kein
externer Lastwiderstand erforderlich)
• Anschluß von induktiven Näherungsschaltern möglich, 24V DC, Funktion "S" (Kontakt im
Ruhezustand geschlossen) oder "Ö" (Kontakt im Ruhezustand offen) : Typ 3-Leiter, Ausgang
PNP (Last an den negativen Pol der Spannungsversorgung angeschlossen)
Eingangsspannung logisch 0
Eingangsspannung logisch 1
Eingangsstrom logisch 0
Eingangsstrom logisch 1
Ansprechzeit Ton (0 auf 1)
Eingänge in0 bis in3
Weitere Eingänge (in4 bis in15)
Ansprechzeit Toff (1 auf 0)
Eingänge in0 bis in3
Weitere Eingänge (in4 bis in15)
+24V
+
-
Schalter
3-Leiter
0V
+24V
in
Kontakt
COM
PVD 3522 D 04/2004
MIN
TYP
-
0 V
15 V
24 V
-
0 mA
3 mA
7 mA
-
0,2 ms
-
1 ms
-
0,2 ms
-
1 ms
1,21kΩ
10 kΩ
1,21kΩ
53
MAX
5 V
30 V
0,5 mA
10 mA
-
-
-
-
10V
TLP121
