Servoverstärker DIGIVEX Power Motion
5.9.2 Leistungsanschluß
UL und c UL erforderliche Zertifizierung des Verstärkers:Nur Kabel mit einer Kupferader verwenden
Es sind zwei Anschlußarten möglich:
Klemmenkasten + Resolverstecker.
Leistungsstecker + Resolverstecker.

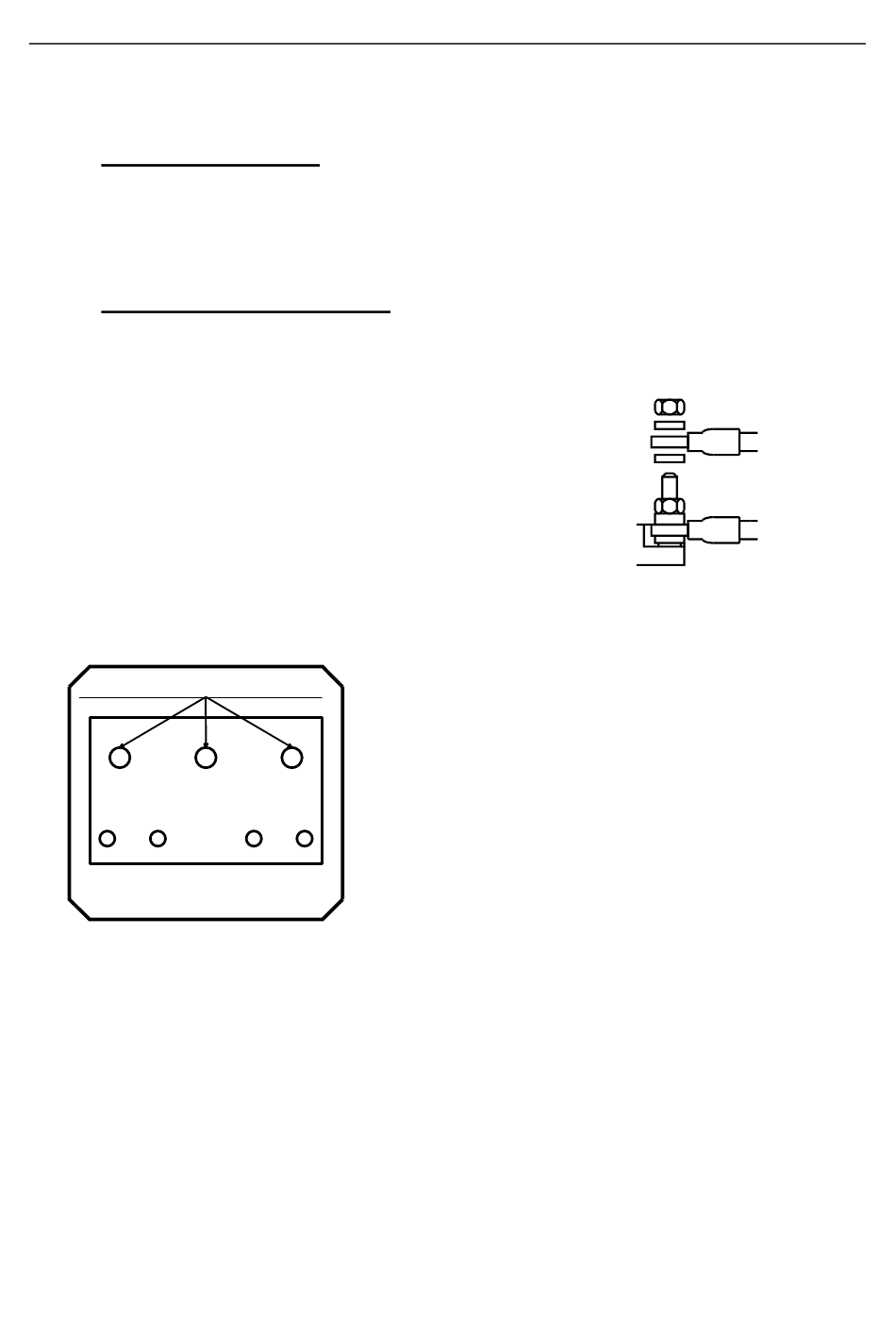

5.9.3 Klemmenkastenanschluß
Bei einem Anschluß im Klemmenkasten werden die Muttern und Unterlegscheiben in einem
Beutel mitgeliefert. Bei der Montage der Kabelschuhe ist zu beachten, daß die Anschlußkabel
zwischen Motor und Klemmenkasten nicht gelockert werden .
Die Kabelschuhe für den Leistungsanschluß müssen
zwischen der flachen und der gerippten Unterlegscheibe
montiert werden.
Drehrichtung des Motors: Bei Einhaltung der vorgeschriebenen Verkabelung dreht sich der
Motor bei Anlegen eines positiven Drehzahlsollwerts am Servoverstärker im Uhrzeigersinn (mit
Blick auf das Leistungswellenende ).
ALIMENTATION/SUPPLY/SPEISUNG
V
U
1
2
FREIN/BRAKE
BREMSE
U Phase U
V Phase V
W Phase W
W
1 optionale Bremse +24 V
3
4
2 optionale Bremse 0 V
PTC-Fühler
3 PTC-Fühler
4 PTC-Fühler
PVD 3522 D 04/2004
40
Kabel ≥ 1 mm²
Kabel ≥ 1 mm²
