Inhaltszusammenfassung für REMEHA eVita

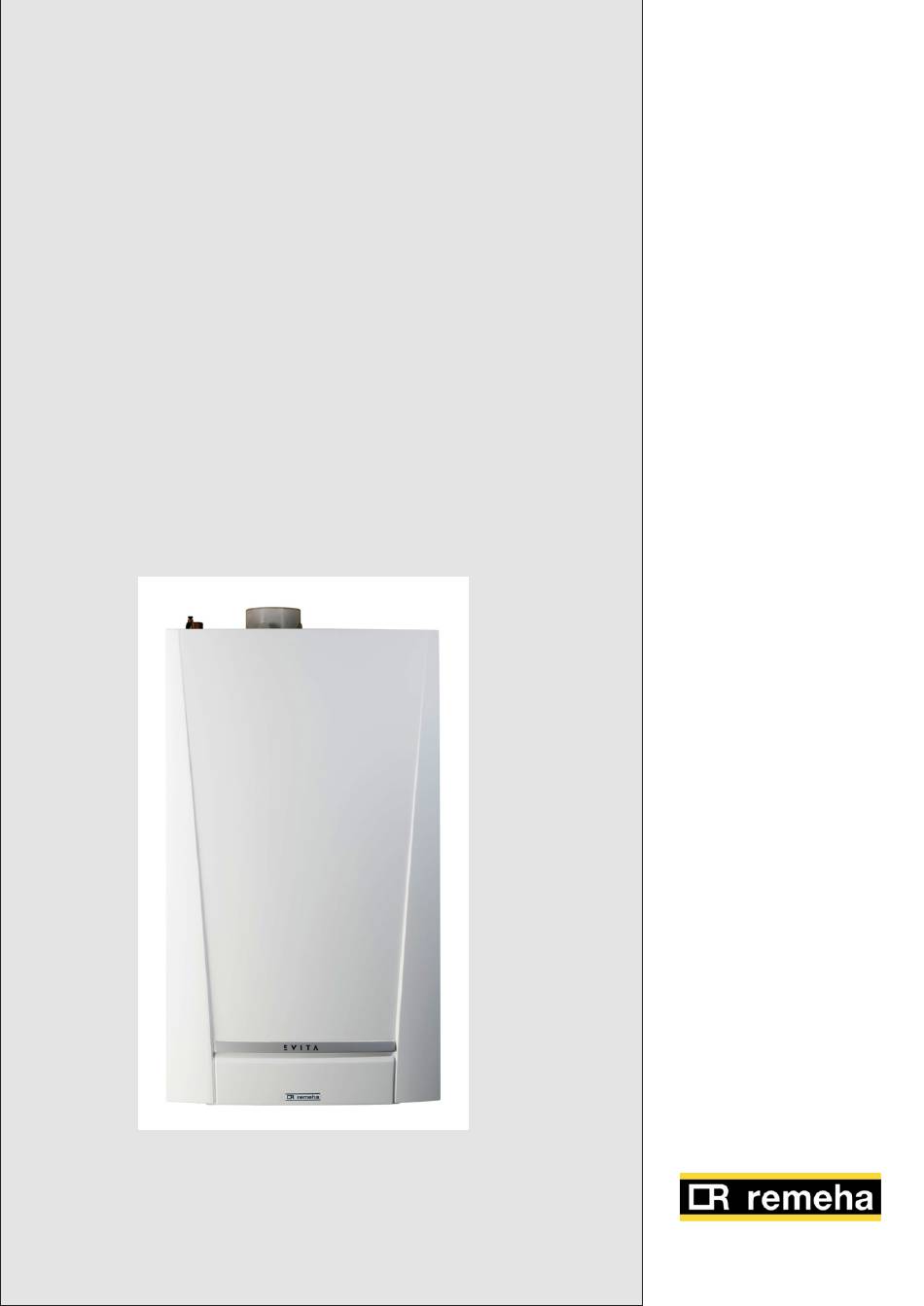

- Seite 1 Anschlussplan und Einstellhinweise Remeha eVita...
- Seite 2 Sehr geehrter Kunde, Um die elektrischen und hydraulischen Anschlüsse des eVita zu erleichtern haben wir diese Anschluss- und Einstellübersicht erstellt. Hier finden Sie neben dem elektrischen Anschlussplan auch Hinweise zu den Grundeinstellungen im Kesselschaltfeld, welche bei den unterschiedlichen evita Systempaketen zu machen sind.
- Seite 3 Sehr geehrter Kunde, Um die elektrischen und hydraulischen Anschlüsse des eVita zu erleichtern haben wir diese Anschlussübersicht erstellt. Diese gilt in Verbindung mit der Installations- und Wartungsanleitung. Alle sicherheitsrelevanten Hinweise finden Sie dort. 1. Elektrische Anschlüsse Klemmleiste Kesselschaltfeld (Hauptplatine) Hinweis:...
- Seite 4 Mischermodule 230 V Mischermotor Netz Mischermotor Netz 230 V/50Hz 230 V/50Hz Kreis 1 Kreis 2 Heizungspumpe Heizungspumpe Kreis 1 Kreis 2 Mischermodul 1 Mischermodul 2 Anschluss Fernbedienung iSense Hauptplatine Kesselschaltfeld...
- Seite 5 Einbauhinweise Drei-Wege-Umschaltventile Hinweis: Der besseren Übersicht halber wurden die Drei-Wege-Ventile in den Zeichnungen in dieser Form dargestellt. In der Praxis ist der Anschluss AB der mittlere Anschluss, A und B die seitlichen Anschlüsse. (Warmwasser- Vorlauf) (Heizung- Heizung (untere Zone Speicher) Vorlauf ) Warmwasser (obere Zone Speicher) (Warmwasser-...
- Seite 6 Übersicht Systempakete mit Einstellhinweisen eVita Systempaket 1 Menü Bezeichnung Einstellwert Trinkwasser * 1610 Warmwasser-Sollwert 1620 Freigabe Warmwasser 24h/Tag Konfiguration 5700 Typ Anlage 5710 Heizkreis 1 (Kessel) 5715 Heizkreis 2 (Erweiterungsmodul 1) 5731 Trinkwasserstellglied Umlenkventil 5750 Verbraucherkreis 1 Heizen 5773 Kesselkreispumpe...
-
Seite 7: Konfiguration
Systempaket 2 Menü Bezeichnung Einstellwert Trinkwasser * 1610 Warmwasser-Sollwert 1620 Freigabe Warmwasser 24h/Tag Konfiguration 5700 Typ Anlage 5710 Heizkreis 1 (Kessel) 5715 Heizkreis 2 (Erweiterungsmodul 1) 5721 Heizkreis 3 (Erweiterungsmodul 2) 5731 Trinkwasserstellglied Umlenkventil 5750 Verbraucherkreis 1 Heizen 5751... - Seite 8 Systempaket 3 Menü Bezeichnung Einstellwert Trinkwasser 1610 Warmwasser-Sollwert 1620 Freigabe Warmwasser 24h/Tag Konfiguration 5700 Typ Anlage 5710 Heizkreis 1 (Kessel) 5715 Heizkreis 2 (Erweiterungsmodul 1) bei Bedarf 5721 Heizkreis 3 (Erweiterungsmodul 2) bei Bedarf 5731 Trinkwasserstellglied Umlenkventil 5750 Verbraucherkreis 1...
- Seite 9 Systempaket 4 Menü Bezeichnung Einstellwert Konfiguration 5700 Typ Anlage 5710 Heizkreis 1 (Kessel) 5715 Heizkreis 2 (Erweiterungsmodul 1) bei Bedarf 5721 Heizkreis 3 (Erweiterungsmodul 2) bei Bedarf 5731 Trinkwasserstellglied keine Ladeanforderung 5750 Verbraucherkreis 1 bei Bedarf 5751 Verbraucherkreis 2...
- Seite 10 Systempaket 5 Menü Bezeichnung Einstellwert Trinkwasser 1610 Warmwasser-Sollwert 1620 Freigabe Warmwasser 24h/Tag Konfiguration 5700 Typ Anlage 5710 Heizkreis 1 (Kessel) 5731 Trinkwasserstellglied Umlenkventil 5773 Kesselkreispumpe Freigabe Stufe 3 Pufferspeicher 4705 Zwangsladung Bedarf ** 4709 Zwangsladungsoll Heizen Min nach Bedarf...
- Seite 11 Notizen...
- Seite 12 De Dietrich Remeha GmbH Rheiner Str. 151 48282 Emsdetten Telefon 02572/23-23-5 Fax 02572/23-102 info@remeha.de Stand 01/2012...
