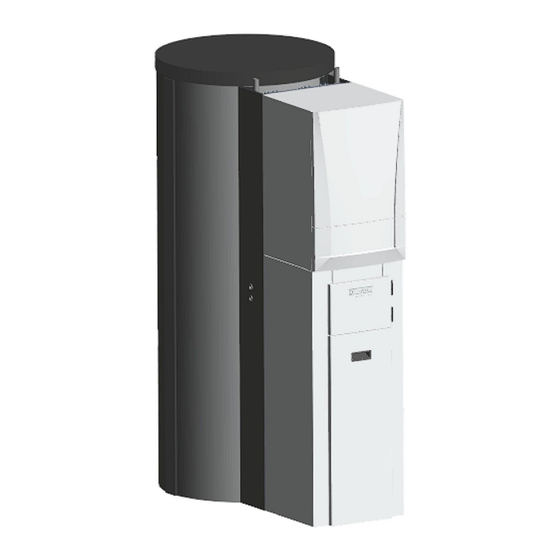

- Seite 1 Montage- und Service- Handbuch Calenta eLina 390/690 Hybrid-Sytem für Wärme und Elektrizität...
-
Seite 2: Inhaltsverzeichnis
Stellen Sie den Speicher an dem gewünschten Ort..................23 5.2.5 Installieren Sie die Kondensatentwässerung um den Speicher ..............23 5.2.6 Isolieren Sie den Speicher..........................23 5.2.7 Installieren Sie die Absperreinrichtung am Speicher ..................24 Remeha Calenta eLina 390/690 7717898 – 001 -... - Seite 3 Anhang ........................................31 Copyright Alle gelieferten technischen und technologischen Informationen in diesem Handbuch sowie Zeichnungen und technische Beschreibungen bleiben Eigentum der Remeha GmbH und dürfen nicht ohne unsere schriftliche Genehmigung vervielfältigt werden. Der Inhalt unterliegt Änderungen. 7717898 – 001 - Remeha Calenta eLina 390/690...
-
Seite 4: Über Diese Bedienungsanleitung
Bezeichnet eine gefährliche Situation, Gefahr die, wenn Sie sie nicht vermeiden, zu oder schweren Verletzungen führt. Bezeichnet eine gefährliche Situation, Warnung die, wenn Sie sie nicht vermeiden, zu Tod oder schweren Verletzungen führt. 7717898 – 001 Remeha Calenta eLina 390/690... - Seite 5 1 Über diese bedienungsanleitung Bezeichnet eine gefährliche Situation, Vorsicht! die, wenn Sie sie nicht vermeiden, zu mäßigen oder leichten Verletzungen führt. 7717898 – 001 - Remeha Calenta eLina 390/690...
-
Seite 6: Kontaktinformationen
Die Garantiekarte ist im Lieferumfang enthalten. Bewahren Sie die Garantiekarte an einem sicheren Ort auf. Die Garantiebedingungen finden Sie auf der Webseite von Remeha. Füllen Sie die Garantiekarte aus und registrieren Sie sich über das Internet oder per Post. 1.5.3 EU-Konformitätserklärung... -
Seite 7: Dokumentenhistorie
1 Über diese bedienungsanleitung Dokumentenhistorie Datum Definition Juli 2018 Version 1.0 7717898 – 001 - Remeha Calenta eLina 390/690... -
Seite 8: Sicherheit
Suche nach Verbesserungsmöglichkeiten. Daher behalten wir uns das Recht vor, die Spezifikationen, auf die in diesem Dokument verwiesen wird, zu ändern. Remeha haftet nicht für Kosten, Schäden oder Verletzungen, bei unsachgemäßen Gerbrauch: • Nichtbeachtung der Anweisungen des Geräts •... -
Seite 9: Haftung Des Installateurs
EN) vollständig eingehalten werden, die für die Arbeit und solche Tätigkeiten in privaten und öffentlichen Gebäuden gelten. Die Installation muss nach den folgenden Vorschriften, erfolgen: • Alle entsprechenden DIN – Vorschriften des Trinkwasser, Gasversorgung, Heizungsanlagenverordnung, Elektro sowie Gebäude sind eizuhalten. 7717898 – 001 - Remeha Calenta eLina 390/690... -
Seite 10: Sicherheitshinweise Zur Installation
Wenn Sie Teile entsorgen: • Befolgen Sie: • Örtliche Vorschriften; • Sicherheitshinweise der Arbeitsumgebung; • Sicherheits- und Gesundheitsanweisungen des Produkts; • Anweisungen des Produkts über die Mülltrennung. • Verhindern Sie Umweltverschmutzung, seien Sie umweltfreundlich. 7717898 – 001 Remeha Calenta eLina 390/690... -
Seite 11: Beschreibung
Max. working temperature Température maxi de service Remeha GmbH Rheiner Str. 151 •DE 48282 Emsdetten Heizfläche Modell Kapazität Artikel Nummer Max. Betriebsdruck Seriennummer Prüfdruck Leistungsdaten Max. Betriebstemperatur Tankschutz des Adresse des Herstellers Leitungswassers 7717898 – 001 - Remeha Calenta eLina 390/690... -
Seite 12: Erp Verpackungsschild Produktdatenblatt Für Raumheizgeräte Mit Kraft-Wärem-Kopplung
3 Beschreibung 3.1.2 ErP Verpackungsschild A Produktinformation: C Energieeffiziensklasse • Hersteller • Endgerät • Reihentyp B Piktogramm des Boilers Typ D Piktogramm der Produkte in der Verpackung 7717898 – 001 Remeha Calenta eLina 390/690... -
Seite 13: 3.2 Übersicht
3.2.1 Übersicht über das System Speicher 390/690 Liter Trinkwarmwasser Ausgang Edelstahlwellrohrtauscher für VL - Biomassekessel Trinkwarmwasser VL – weiterer Heizkreis Gas-Brennwertgerät RL – weiterer Heizkreis / Entleerung / RL - Biomassekessel Kaltwasser Eingang Kondensatablauf 7717898 – 001 - Remeha Calenta eLina 390/690... - Seite 14 3 Beschreibung Heizkreisstation B Befüll- und Entleerungsstation für den zweiten Wärmeerzeuger 7717898 – 001 Remeha Calenta eLina 390/690...
-
Seite 15: Übersicht Über Den Heizkreis Und Befüll- Und Entleerungsstation
Diese Station ermöglicht dem Nutzer oder dem Installateur das System für den zweiten Wärmeerzeuger zu entlüften, spülen, füllen, entleeren oder zu überwachen. Absperreinrichtung mit Rückschlagventil Vorlauf externer Wärmeerzeuger Absperreinrichtung mit Rückschlagventil Rücklauf externer Wärmeerzeuger Luftabscheider Sicherheitsventil Manometer Volumenstromanzeige 7717898 – 001 - Remeha Calenta eLina 390/690... -
Seite 16: Überblick Über Die Anschlußleitungen
E RL Speicher zum Kessel (WW – Bereitung) Vorlauf Kessel zum Speicher F RL Speicher zum Kessel (Heizung) Heizkreis RL zum Speicher Vorlauf Heizkreis (Speicher zur Heizkreisstation) VL Spülstation zum Speicher RL Speicher zur Spülstation 7717898 – 001 Remeha Calenta eLina 390/690... -
Seite 17: Überblick Über Die Anschlüsse Des Vormontagerahmen
H Heizkreisrücklauf von Heizkreisstation zum Speicher I Rücklauf ext. Wärmeerzeuger vom Speicher zur Spülstation 3.2.4 Überblick über die Anschlüsse des Vormontagerahmen VL sekundär Wärmeerzeuger Gasleitung Leerrohr 230 V Leerrohr Fühlerkabel Heizkreis RL RL sekundär Wärmeerzeuger Heizkreis VL 7717898 - 001 - Remeha Calenta eLina 390/690... -
Seite 18: Technische Daten
Edelstahl Fläche des Wärmetauschers 4,92 m² Leistung bei ΔT = 45 K 25 kW Dauerleistung bei ΔT = 45 K 613 l/Std. 4,78 m³/h Wert des Wärmetauschers Max. Betriebsdruck des Trinkwassers 10 bar 7717898 – 001 Remeha Calenta eLina 390/690... - Seite 19 Umwälzpumpe Die energieeffiziente modulierende Umwälzpumpe wird von der Steuereinheit auf Basis von T geregelt. Die Restförderhöhe ist bei verschiedenen Drehzahlen unterschiedlich. Wichtig: Der Richtwert für die effizienten Umwälzpumpen ist EEI ≤ 0,20 7717898 - 001 - Remeha Calenta eLina 390/690...
-
Seite 20: Abmessungen
4 Technische Daten 4.1.2 Abmessungen Remeha Calenta eLina 390/690 7717898 – 001... -
Seite 21: Schema
Menüpfad zum Anmelden des Systemfühlers in der Regelung: Bitte aktivieren Sie zuerst den Fachhandwerker – Modus in dem Homescreen. >Menü, >Installationseinstellung, >Kein Puffer, >Pufferspeichertyp, >Ein Sensor >Menü, >Installationseinstellung, >Puffer mit 1 Fühler, >Puffer H/K Strategie, >Berechneter >Sollwert aktivieren 7717898 - 001 - Remeha Calenta eLina 390/690... -
Seite 22: Installation
Installieren Sie eine Entleerung auf der Rückseite des Speichertanks. Installieren Sie eine Entlüftung oben auf dem Speichertank. 5.2.3 Isolieren Sie die Unterseite des Speichertanks Installieren Sie die Bodenisolierung (1) in den Befestigungsring. Installieren Sie den Isolierungsstreifen (2) um den Standring 7717898 – 001 Remeha Calenta eLina 390/690... -
Seite 23: Stellen Sie Den Speicher An Dem Gewünschten Ort
Speichertankanschlüssen auf der Vorder- und Rückseite des Speichertanks. Beachten Sie, dass die Rohrstutzen an der richtigen Stelle aus der Isolierung schauen. 2. Schließen Sie die Isolierung mit der Klickschienen auf beiden Seiten des Speichertanks. 7717898 – 001 - Remeha Calenta eLina 390/690... -
Seite 24: Installation Der Absperreinrichtung Am Speicher
Gewindes übrigbleiben. Sichern Sie den Anbaurahmen mit der C . Montieren Sie die Einhängeschiene für den Kessel A und richten Sie diese aus. Die Einhängeschiene liegt dem Kessel im Zubehör bei. 7717898 – 001 Remeha Calenta eLina 390/690... -
Seite 25: Installation Des Kessel Und Der Rohre Am Speicher
Installieren Sie die Rohre (A), (B) und (C) vom Kessel an dem Speicher. Rohr C: WS DN 16 x 550 ÜwM ¾ Rohr B: WS DN 16 x 280 ÜwM ¾ Rohr A: WS DN 16 x 350 ÜwM ¾ 7717898 – 001 - Remeha Calenta eLina 390/690... - Seite 26 WS DN 16 x 350 ÜwM ¾ Installieren Sie die Rohre A WS DN 20 x 1000 1 x ÜwM ¾-90° B WS DN 20 x 1000 1 x ÜwM ¾-90° vom Speicher zur Heizkreisstation. 7717898 – 001 Remeha Calenta eLina 390/690...
-
Seite 27: Installation Des Kondensatablaufes
(A) unten am CalentaAce über den Ablauf des Sicherheitsventils sowie dem Kondensatablauf. Achten sie darauf, dass die Gummimanschette fest schließt. Verbinden Sie das andere Ende des Kondensatablaufschlauches (A) mit der Kondensatleitung (B), die unter Kap. 5.2.5 beschrieben wurde. 7717898 - 001 - Remeha Calenta eLina 390/690... -
Seite 28: 5.3.1 Elektrische Anlagen
Entlüften des Speichers die Entlüftung auf dem Speichertank. Siehe hierzu Der Kaltwasseranschluss ist nach aktuellen Regeln der Technik und den entsprechenden DIN zu erstellen. Das WW-Trinkwasser wird in einem Edelstahlwellrohr im Durchlaufprinzip erwärmt. Remeha Calenta eLina 390/690 7717898 – 001... -
Seite 29: Spülen Des Sekundär Wärmeerzeuger - Kreislauf
Das Ventil ist völlig offen der Fluss ist in beiden 45° Richtungen möglich. Bevor Sie das System spülen stellen Sie das Ventil auf diese Position. 90° Das Ventil ist geschlossen. Zirkulation blockiert. 7717898 – 001 - Remeha Calenta eLina 390/690... -
Seite 30: Installieren Sie Die Abdeckungen
Dichtigkeitsprüfung durchführen. Installieren Sie die Seitenabdeckungen (A) und (B). Die Abdeckungen haben Click-on-Anschlüsse. Installieren Sie die untere Abdeckung (A). Die Abdeckung hat Click-on-Anschlüsse. Installieren Sie die Reglertür (A) auf den Halterungen (B) Remeha Calenta eLina 390/690 7717898 – 001 -... -
Seite 31: Anhang
6 Anhang Anhang 7717898 – 001 - Remeha Calenta eLina 390/690...
