Inhaltszusammenfassung für REMEHA HFS 750

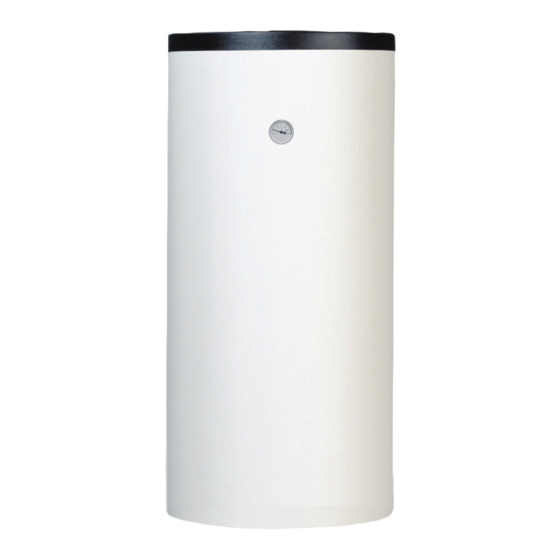

- Seite 1 Deutschland Installations- und Wartungsanleitung Hochleistungs-Frischwasserspeicher 600 - 750...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für dieses hochwertige Produkt entschieden haben. Bevor Sie den Kessel verwenden, lesen Sie sorgfältig die Bedienungsanleitung und bewahren Sie diese an einem sicheren Ort auf. Um für eine andauernde sichere und ordnungsgemäße Funktion zu sorgen, empfehlen wir, das Produkt regelmäßig warten zu lassen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Benutzte Symbole . -
Seite 4: Einleitung
1 About this manual Einleitung 1 .1 Benutzte Symbole In dieser Anleitung werden unterschiedliche Gefahrenstufen verwendet, um Aufmerksamkeit auf die speziellen Anweisungen zu lenken. Dies dient dazu die Sicherheit für den Benutzer zu erhöhen, Probleme zu vermeiden und die technische Betriebssicherheit des Geräts sicherzustellen. Gefahr Das Risiko gefährlicher Situationen, die zu ernsthaften Personenschäden führen können. -
Seite 5: Sicherheitsvorschriften Und Empfehlungen
2 Sicherheitsvorschriften und Empfehlungen Sicherheitsvorschriften und Empfehlungen Vorsicht Installation, Inbetriebnahme und Wartung müssen von einem fachkundigen Techniker gemäß den geltenden gesetzlichen Bestimmungen und den mitgelieferten Anweisungen erfolgen. Vorsicht Heizwasser und Trinkwasser dürfen nicht miteinander in Berührung kommen. Wärmedämmung der Rohrleitung entsprechend der Energiesparverordnung EuEV ausführen. -
Seite 6: Technische Beschreibung
3 Technische Beschreibung Technische Beschreibung 3 .1 Allgemeine Beschreibung Die Speicher HFS 600 / HFS 750 sind Hochleistungwarmwasserspeicher für die legionellenfreie Trinkwassererwärmung im Durchlaufprinzip mit Heizkessel und Solaranlage. Die Warmwasserspeicher sind geeignet für große Warmwasserbedarfe in: • Mehrfamilienhäuser, Wohnblocks • Sportanlagen • Hotels und Pensionen... -
Seite 7: Funktionsbeschreibung
3 Technische Beschreibung 3 .3 Funktionsbeschreibung 3 .3 .1 Beladung des WWE Q Fall 1: Heizkessel allein WW: Brauchwasserfühler L000016-C Q Fall 2: Modulierender Heizkessel + Solarkreis S3: Fühler für Solar-Speicher WW: Brauchwasserfühler L000017-C Q Fall 3: Nicht modulierender Heizkessel + Solarkreis S3: Fühler für Solar-Speicher S4: Solarspeicher oben WW: Brauchwasserfühler... -
Seite 8: Q Fall 4A: Beladung Über Solaranlage Oben Mit Reaktionsschnellem Kessel
3 Technische Beschreibung Q Fall 4a: Beladung über Solaranlage oben mit reaktionsschnellem Kessel S3: Fühler für Solar-Speicher S4: Solarspeicher oben WW: Brauchwasserfühler L000019-C Q Fall 4b: Beladung über Solaranlage unten mit reaktionschnellem Kessel S3: Fühler für Solar-Speicher S4: Solarspeicher oben WW: Brauchwasserfühler L000020-C Q Fall 5: Beladung / Entladung durch Pufferspeicher... -
Seite 9: Anschluss Einer Zirkulationsschleife
3 Technische Beschreibung 3 .3 .2 Anschluss einer Zirkulationsschleife Q Fall 1: Zirkulation: Verwendung der Zirkulationsanschlussset-Option ER 29 bei Zirkulationsverlusten bis 250 Ltr/Std (Beachte DIN EN 806) S3: Fühler für Solar-Speicher S4: Brauchwasserfühler WW: Frei L000022-C Q Fall 2: Zirkulation: Verwendung eines seoaraten Zirkulationsspeichers (Bei Zirkulationsverlusten über 250 Ltr/Std: Beachte DIN EN 806) ... -
Seite 10: Anlage
4 Anlage 4. Anlage 4 .1 Vorschriften für die Installation Die Installationen müssen in allen Punkten die Vorschriften erfüllen, die für Arbeiten und Maßnahmen an Privat-, öffentlichen oder sonstigen Gebäuden gelten. Vorsicht Die Installation ist nach den geltenden Vorschriften, nach den Regeln (DIN 1988) der Technik und nach den Anweisungen die sich in dieser Anleitung befinden, durchzuführen. -
Seite 11: Spüleinrichtung Am Hfs
4 Anlage Funktion: Spüanschluss-Set HFS 600-750 zum Spülen des Edelstahlwellenrohrs bei Kesselsteinbildung max.65 °C a) KW Leitung b) WW Leitung c) Zirkulationsleitung d) Spülhahn kalt e) Spülhahn warm DIN 806 beachten WW Austritt KW Eitritt Spülanschluß Einlauf Spüleinrichtung am HFS: Die Spüleinrichtung am HFS sollte aus der TW Verordnung entsprechendem Material bestehen: 2 T-Stücke, 2 Absperrhähne, Einbau: in die Kaltwasserleitung vor dem Eintritt in den HFS Speicher... -
Seite 12: Liefereinheiten
Anschluss DMCDB/Solarkreis-Rücklauf/ Entleerung R 1 1/4 Heizkessel-Rücklauf (ohne HFS 600 W 1000 1755 1090 Solarkreis) HFS 750 W 1088 1000 1970 1303 i jk Tauchhülse Ø 16 mm J mm K mm L mm M mm N mm O mm P mm... -
Seite 13: Montage Des Geräts
L000104-A Quadro HFS L000104-A Zirkulationsanschluss über Zirkulationsspeicher Zirkulationsanschluss über Inline-Zirkulationsanschlussset Zirkulationsanschluss über Zirkulationsspeicher QUADRO HFS 600 / HFS 750 01/05/12 - 300029152-A (mit BW-Mischer bei Solaranlagen) QUADRO HFS 600 / HFS 750 01/05/12 - 300029152-A 300029152-D - v.01 - 08072016... -
Seite 14: Montage Des Trinkwassererwärmers
4 Anlage 4 .5 .2 Montage des Trinkwassererwärmers Vorsicht Die Installation ist nach den geltenden Vorschriften, nach den Regeln der Technik und nach den Anweisungen die sich in dieser Anleitung befinden, durchzuführen. Vorsicht Bei der Montage und Installation von Solarheiz-anlagen ist die Norm DIN EN 12976-1 zu beachten. - Seite 15 4 Anlage QUADRO HFS 600 / HFS 750 01/05/12 - 300029152-A 300029152-D - v.01 - 08072016 HFS 650 / HSF 700 QUADRO 750 HFS / FWS 750 03/02/11 - 300013951-001-D...
-
Seite 16: Hydraulikbeispiele
4 Anlage 4 .6 Hydraulikbeispiele HFS 650 / HSF 700 300029152-D - v.01 - 08072016... - Seite 17 4 Anlage 300029152-D - v.01 - 08072016 HFS 650 / HSF 700...
- Seite 18 4 Anlage HFS 650 / HSF 700 300029152-D - v.01 - 08072016...
-
Seite 19: Trinkwasserseitige Anschlüsse
4 Anlage 4 .7 Trinkwasserseitige Anschlüsse Zur Ausführung sind u. a. die entsprechenden Normen und Örtlichen Vorschriften zu beachten. Der Wärmetauscher der Warmwasserbereiter kann mit einem Betriebsdruck von maximal 8 bar betrieben werden. 4 .7 .1 Besondere Vorsichtsmaßnahmen Vor dem hydraulischen Anschluss ist es absolut unerlässlich die Zuleitungsrohre durchzuspülen, um zu vermeiden, dass Metallsplitter oder andere Teilchen in den Speicher geraten. -
Seite 20: Kaltwasser-/Trinkwasseranschluss
4 Anlage 4 .7 .6 Kaltwasser-/Trinkwasseranschluss Den Anschluss an die Kaltwasserzufuhr gemäß dem Schema auf Seite 9 vornehmen. In dem Heizraum sollte ein Wasserablauf vorhanden sein, sowie ein Ablauftrichter für die Sicherheitsarmatur. Die für den Anschluss an die Kaltwasserzufuhr verwendeten Bauteile müssen den geltenden Normen und Bestimmungen des jeweiligen Landes entsprechen. -
Seite 21: Überprüfung Und Wartung
5 Überprüfung und Wartung Überprüfung und Wartung 5 .1 Sommerstillstand: Sicherheit durch Steam Back RemaSol-Anlagen mit RemaSol-Regelungen verfügen über eine dreifache Sicherung, die die Beschädigung der Solaranlage selbst und die Entstehung von Schäden durch die Solaranlage verhindert (insbesondere in abgeschaltetem Zustand). Verweis Die Anleitung der Regelung. -
Seite 22: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll 6 Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Inbetriebnahmeprotokoll Installationsort....................Firmenname ....................Installationsort....................Firmenname ....................Installationsort....................Firmenname ....................Bauherr ......................Straße ......................Bauherr ......................Straße ......................Bauherr ......................Straße ......................Straße ......................Plz./Ort......................Straße ......................Plz./Ort......................Straße ......................Plz./Ort......................Plz./Ort......................Tel.......... -
Seite 23: Kontrolle Der Anlage
Montageanleitungen (Sonnenkollektor, Speicher, Komplettstation, Regelung) an Bauherren übergeben Funktion der Solaranlage nach Anzeige am Regler Display dem Bauherr erklärt 300029152-A / 01/05/12 QUADRO HFS 600 / HFS 750 300029152-D - v.01 - 08072016 HFS 650 / HSF 700 300029152-A / 01/05/12... -
Seite 24: Bemerkungen
......................................................................................................................................................................................................Ort: ........................Datum: ..................... Unterschrift Bauherr Unterschrift Monteur QUADRO HFS 600 / HFS 750 01/05/12 - 300029152-A HFS 650 / HSF 700 300029152-D - v.01 - 08072016 03/02/11 - 300013951-001-D QUADRO 750 HFS / FWS 750... -
Seite 25: Wartungsprotokoll
7 Wartungsprotokoll 7 Wartungsprotokoll 7 Wartungsprotokoll Wartungsprotokoll 7.1 Wartung Nr.: ......... 7.1 Wartung Nr.: ......... Wartungs Nr: ......... Bauherr ...................... -
Seite 26: Gesamtanlage Kontrolliert
Unterschrift Monteur Unterschrift Bauherr Unterschrift Monteur HFS 650 / HSF 700 300029152-D - v.01 - 08072016 QUADRO HFS 600 / HFS 750 01/05/12 - 300029152-A 04/01/11 - 300013951-001-D QUADRO 750 HFS / FWS 750 03/02/11 - 300013951-001-D QUADRO 750 HFS / FWS 750... - Seite 27 © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. Änderungen vorbehalten.
- Seite 28 Remeha GmbH Rheiner Strasse 151 48282 Emsdetten Tel: +49 (0)2572 / 9161-0 Fax: +49 (0)2572 / 9161-102 Internet: www.remeha.de E-mail: info@remeha.de 300029152-D - v.01 - 08072016...
