SOMFY Soliris Uno Montageanleitung Seite 3

B VERKABELUNG
Es sind die Vorschriften für Elektroinstallationen sowie die folgenden Punkte zu beachten:
• Gerät vor Ausführung von Arbeiten vom Netz trennen.
• Nach der Installation darf keine Zugbelastung auf die Klemmenreihen wirken.
Test:
Nach dem Anlegen der Betriebsspannung kann mit den Tasten AUF und AB die Laufrichtung des Motors geprüft werden.

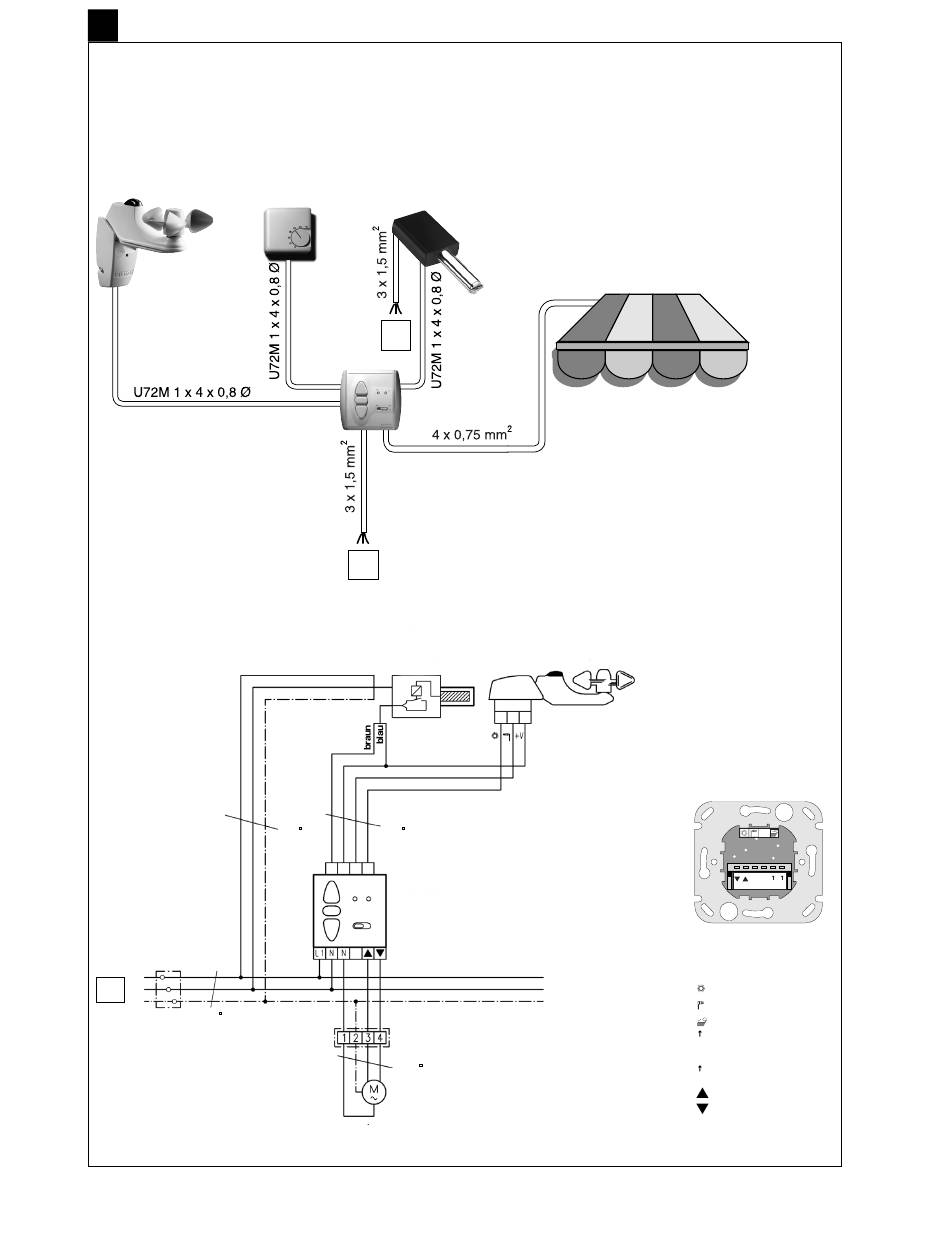

Soliris Sensor Thermostat
Abzweig-
dose
L 1
N
Netz
PE
1,5
Regenfühler
Netz
Soliris Uno
Netz
(optional)
Regenfühler
(potentialfrei)
braun
blau
gelb/grün
1,5 0,8
R C V S
Soliris Uno
Abzweig-
dose
0,75
Antrieb
Soliris Sensor
Sensor
S V C
C
N N L
Schraubklemmleiste
C Gemeinsam
Sonnensensor
Windsensor
Regensensor
L Polleiter
N Neutralleiter Antrieb
N Neutralleiter
AUF
AB
