SOMFY Soliris Uno Montageanleitung Seite 15

B CABLAGGIO
Si devono osservare le prescrizioni per installazioni elettriche e i punti seguenti:
• Prima di eseguire dei lavori si deve disconnettere l'apparecchio dalla rete.
• Dopo l'installazione, sulla morsettiera non deve gravare alcun carico da trazione.
Test:
dopo aver attivato la tensione d'esercizio si può verificare il senso di scorrimento del motore tramite i tasti SALITA e DISCESA.

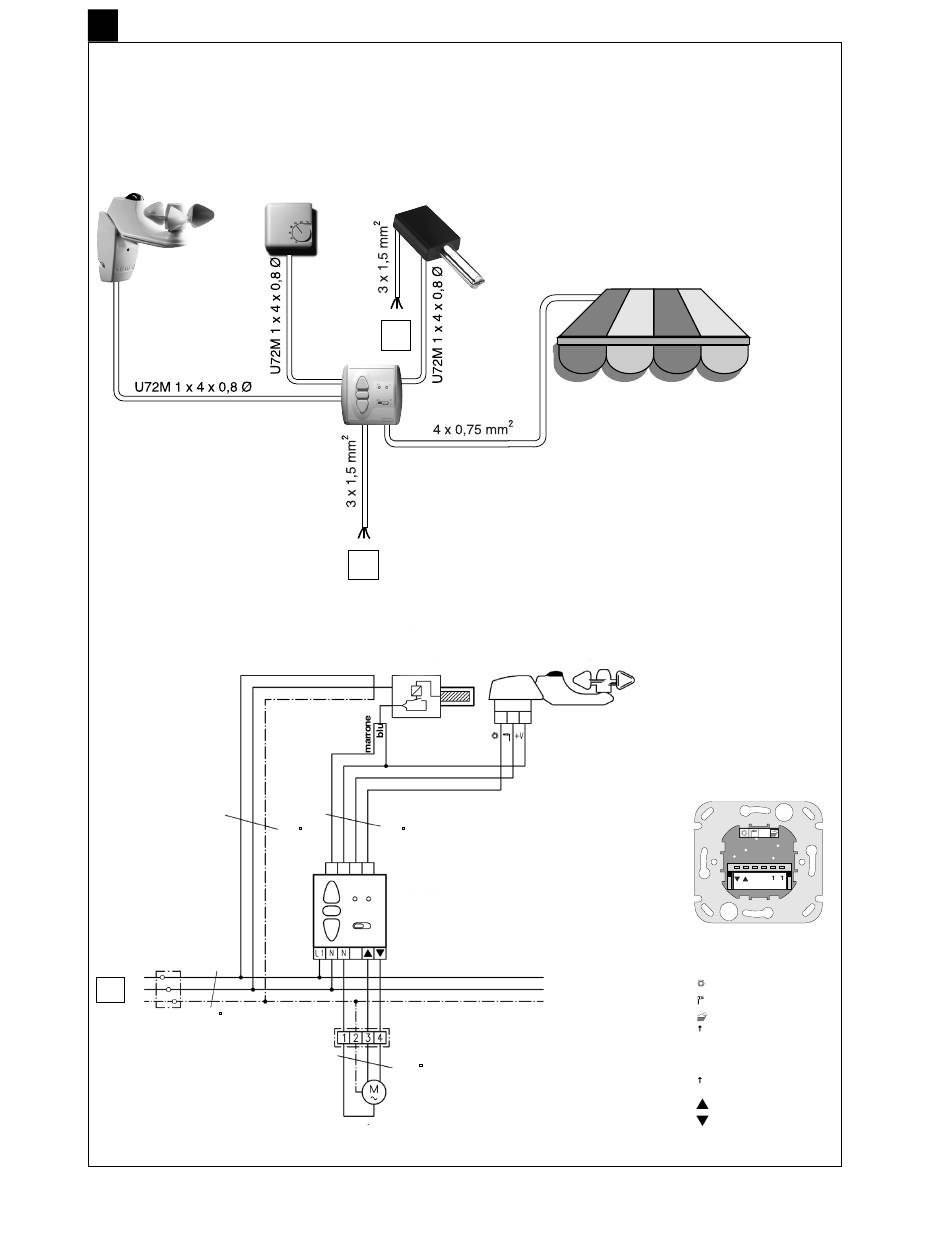

Soliris Sensor Thermostato d'ambiente
Scatola per
installazione
e cablaggio
L 1
N
Rete
PE
1,5
Captatore di pioggia
Rete
Soliris Uno
Rete
(opzione)
sonda pioggia
(contatto libero del
potenzionale)
marrone
blu
giallo/verde
1,5 0,8
R C V S
Soliris Uno
Scatola per
installazione
e cablaggio
0,75
Operatore
Soliris Sensor
Sensor
S V C
C
N N L
Morsetto
C Commune
Captatore del sole
Captatore del vento
sonda pioggia
L Fase
N Conduttore neutro
(Antrieb)
N Conduttore neutro
SALITA
DISCESA
