Sonnen- und Windautomatik

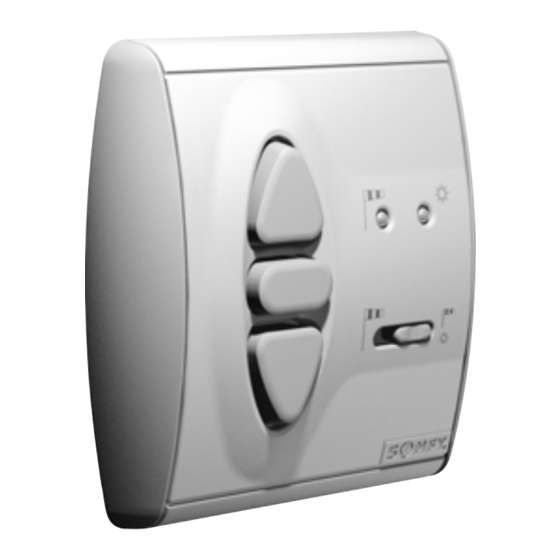

Soliris Uno
Soliris Uno ist eine Wind- und Sonnenautomatik. (Optional mit Regensensor und / oder Raumthermostat).
Die Windgeschwindigkeit und die Sonneneinstrahlung werden von einem kombinierten Sensor gemessen.
Die Schwellwerte für Sonneneinstrahlung und Windgeschwindigkeit werden am Steuergerät individuell
eingestellt. Bei Sonnenschein fährt die Markise / die Jalousie automatisch aus, entweder vollständig oder
in eine individuell einstellbare Zwischenposition. Eine manuelle Bedienung ist ebenfalls möglich. Bei zu starkem
Wind wird die Markise / die Jalousie automatisch eingefahren und die manuelle Bedienung wird gesperrt.
Durch eine dynamische Einfahrverzögerung werden häufige Fahrbefehle bei wechselnden Lichtverhältnissen
vermieden. Die Sonnenautomatik kann ausgeschaltet werden. Die Windautomatik ist eine Sicherheitsfunktion
und ist immer aktiviert.
1.
Merkmale
80 mm
2.
Installation
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von
!
einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden! Schalten Sie alle zu
montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheits-
vorkehrungen gegen unbeabsichtigtes Einschalten! Der ordnungsgemäße
Betrieb ist nur bei fachgerechter Installation und ausreichender Stromversorgung
gewährleistet!
Soliris Uno
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihrer Soliris Steuerung optimal nutzen können, bitten wir Sie
diese Gebrauchsanweisung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer
0 180 / 5 25 21 31 gerne zur Verfügung.
inteo
80 mm
33 mm 17 mm
Soliris Uno
Soliris Uno
Artikel-Nummer:
Betriebsnennspannung:
Schutzgrad durch Gehäuse:
Schutzklasse:
Betriebstemperatur:
Umgebungsbedingungen:
Schaltkontaktbelastbarkeit
Relais:
EN60669
EN50081-1
EN50082-1
710122
220 – 240V ~ 50/60Hz
IP 40
II
+5°C bis +40°C
trockene Wohnräume
cos
> 0,8 / 3A / 230V / 50Hz
1
Werbung
Verwandte Anleitungen für SOMFY Soliris Uno
Inhaltszusammenfassung für SOMFY Soliris Uno
- Seite 1 0 180 / 5 25 21 31 gerne zur Verfügung. inteo Soliris Uno Soliris Uno ist eine Wind- und Sonnenautomatik. (Optional mit Regensensor und / oder Raumthermostat). Die Windgeschwindigkeit und die Sonneneinstrahlung werden von einem kombinierten Sensor gemessen. Die Schwellwerte für Sonneneinstrahlung und Windgeschwindigkeit werden am Steuergerät individuell eingestellt.
-
Seite 2: Montage
Soliris Uno ist zur Montage in einer Unterputz- Schalterdose 60 mm Ø oder passenden Aufputz-Kappe (Somfy Zubehör) geeignet. Montage Die Anschlussleitun- Sicherheitsabdeckung Das Steuergerät Nach Abschluss Einstel- gen werden entspre- von hinten auf Steck- Soliris wird zusam- lung (Kapitel 3) und der chend der Klemmen- rahmen aufschieben. - Seite 3 Fällt der Helligkeitswert unter ca. 12 kLux, verkürzt sich gegeben werden. die Einfahrverzögerung auf ca. 5 Minuten. Somit fährt der Behang bei abendlicher Verdunkelung und bei schnell heraufziehenden dunklen Gewitterwolken ein. Die LED gelb blinkt solange die Einfahrverzögerung aktiv ist. Soliris Uno...
- Seite 4 Raumthermostat Am Soliris Uno kann optional ein Raumthermostat mit potentialfreien Kontakt in Reihe zum Sonnensensor ange- schlossen werden, z.B. Somfy Art. Nr. 709 808. Zur Steuerung des Behangs wird dann auch die Raumtemperatur berücksichtigt. Unterschreitet die Raumtemperatur den am Raumthermostat eingestellten Temperaturwert, bleibt bzw. wird der Behang eingefahren und die Sonnenenergie wird zur Erwärmung des Raumes genutzt.
- Seite 5 Lassen Sie die Taste an der Position los, die zukünftig immer als Lamellenwendung angefahren werden soll. (Ein Korrigieren der Posi- tion mit Auf und Ab beeinträchtigt den Einlernvorgang nicht). Zwischenposition Drücken Sie nun Stop/IP für ca. 2 Sekunden. ➔ Die LED grün erlischt, die Lamellenwendung ist nun eingelernt. Soliris Uno...
- Seite 6 Zur Demonstration der Steuerungsfunktionen ist es möglich die Reaktionszeiten der Soliris Steuerung auf wenige Sekunde zu verkürzen (z.B. für Schautafeln). Hierzu wird der Soliris Uno in eine Demo - Einstellung umgeschaltet. Die maximale Laufzeit des Behangs von der oberen Endlage bis zur unteren Endlage beträgt in der Demo - Einstellung ca.
