MONTAGE
1
Donnéestechniques:
– Tension de service: 220-240 V ~ 50/60 Hz
– Température de service: de -20°C à +50°C
– Plage de réglage du capteur de vent: de 10 à 50 km/h
– Après l'installation, produit de classe II
– Classe de protection: IP44
– Dimensions: 108 x 108 x 58 mm
– Garantie: 2 ans
2
Montage:
Veuillez lire attentivement la notice de montage avant de raccorder l'appareil.

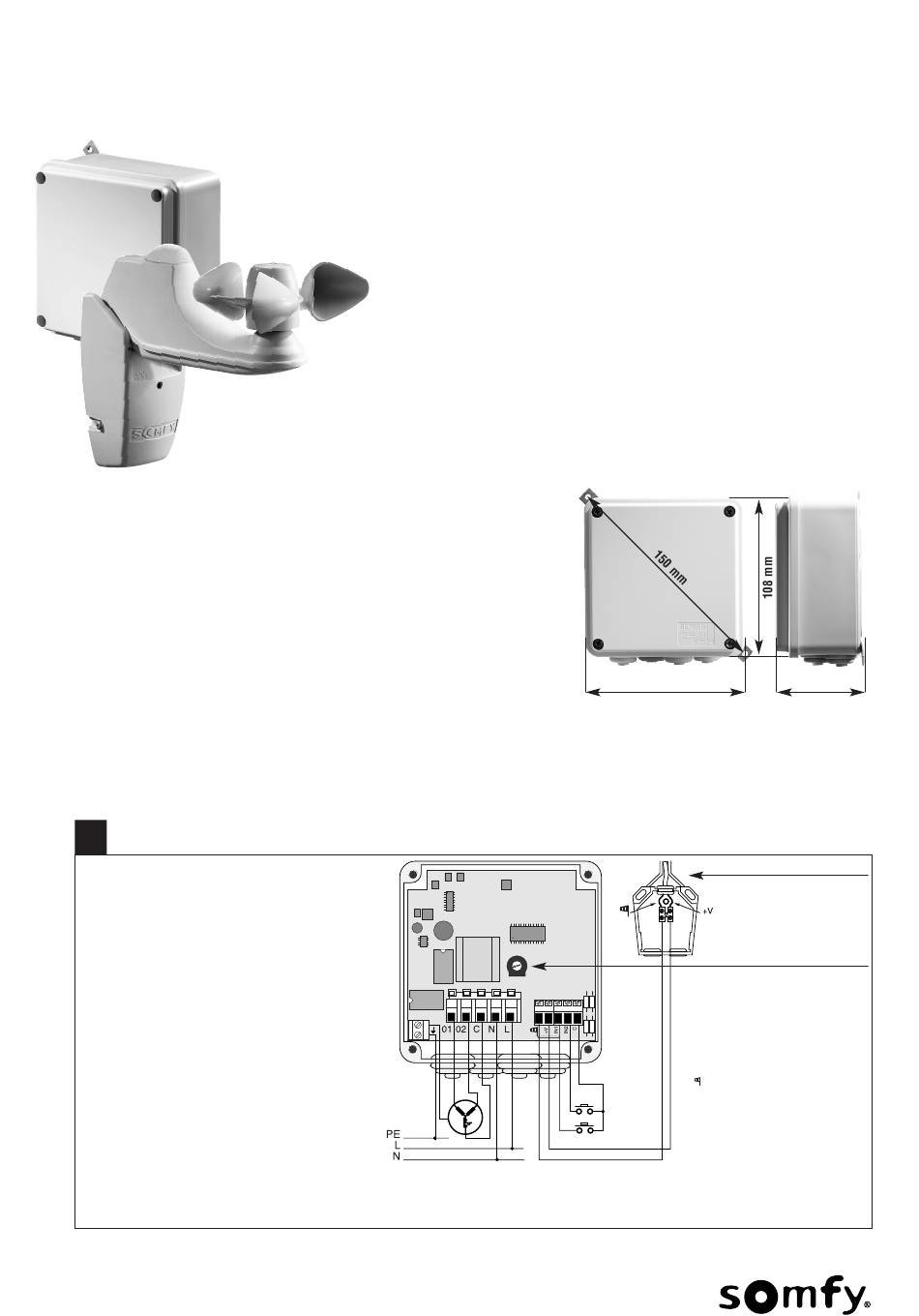

A CÂBLAGE
Le boîtier Eolis RTS peut être utilisé en com-
binaison avec tous les opérateurs standard de
Somfy. Le câblage devra être effectué confor-
mément au schéma de montage ci-contre.
Veuillez également respecter les prescriptions
en vigueur pour les installations électriques et
tenir compte des points suivants:
➔
Installez le boîtier Eolis de manière à
ce que l'entrée des câbles soit dirigée
vers le bas pour empêcher toute péné-
tration d'eau dans le boîtier.
• Débranchez l'appareil avant d'exécuter
les travaux.
• Veillez à ne produire aucune charge élec-
trostatique. Celle-ci pourrait endomma-
ger les composants électriques.
• Veillez à ce qu'aucune traction ne s'ef-
fectue sur les bornes après l'installation.
• N'oubliez pas le conducteur de terre.
Somfy AG
8303 Bassersdorf
Tel. 044 838 40 30
Tél. 026 400 04 10
www.somfy.ch
inteo
Le boîtier Eolis est une commande individuelle pour les
stores en toile motorisés. En combinaison avec le
l'aide d'un inverseur à double-impulsion et non verrouillé.
Fax. 044 836 41 95
Fax. 026 400 04 15
support@somfy.ch
Utilisation
Eolis Box
capteur de vent Eolis, il les protège contre les
dégâts causés par le vent ou la tempête. Les
fonctions MONTÉE et DESCENTE sont déclenchées à
11/05
108 mm 58 mm
Capteur de vent
Réglage de la
sensibilité au vent
L Phase
N Conducteur neutre
C Conducteur neutre (opérateur)
PE Conducteur de protection
O1 Sens de rotation 1 (opérateur)
O2 Sens de rotation 2 (opérateur)
Capteur de vent
+V Capteur de vent
IN1 Touche de commande MONTÉE
IN2 Touche de commande
DESCENTE
C Touche commune
