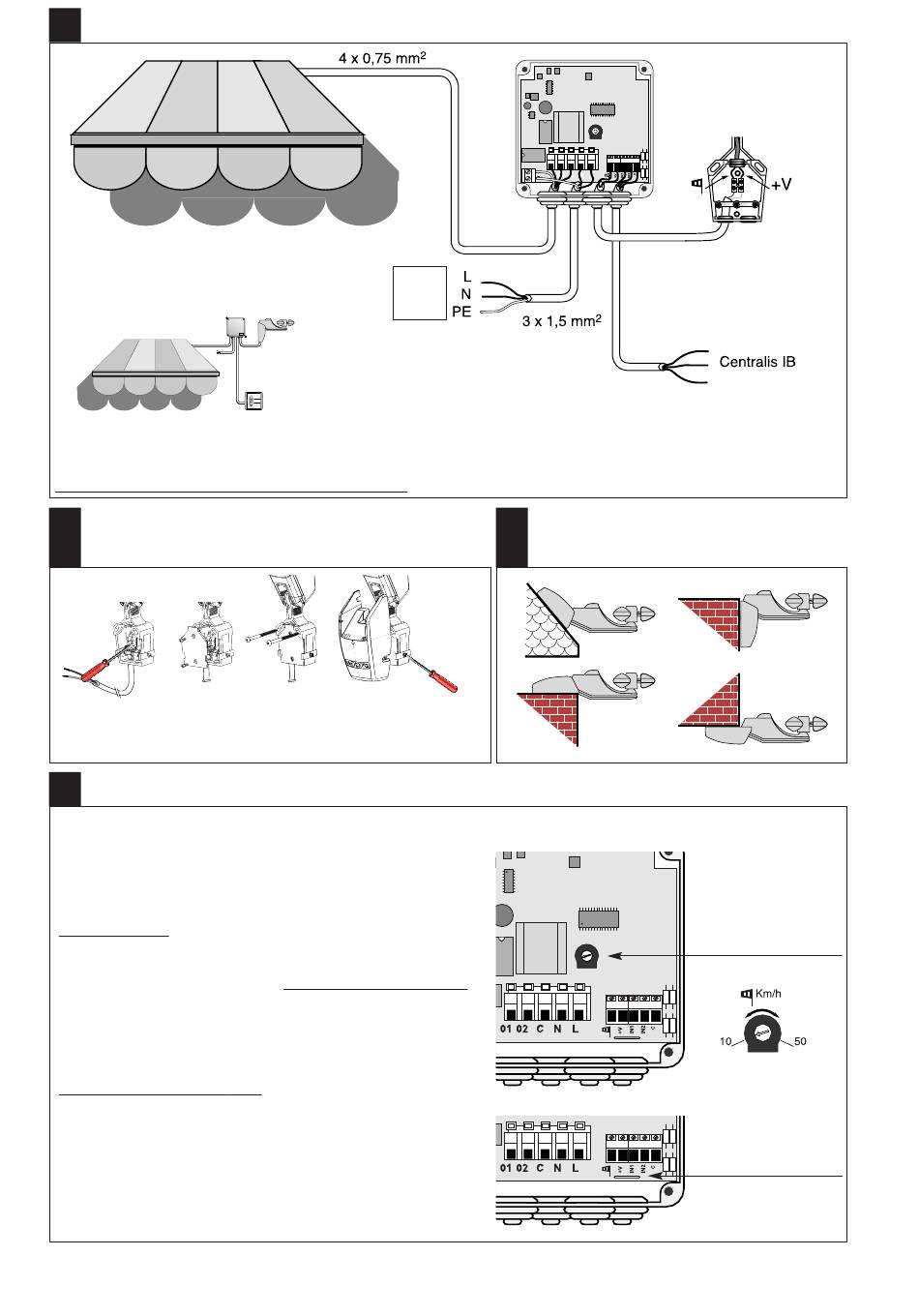

B SCHÉMA DE CÂBLAGE
Boîtier Eolis
ATTENTION: Au cas où le sens de rotation ne correspondrait pas, veuillez intervertir le fil brun et le fil noir de l'opérateur.
Le store devra absolument s'enrouler en cas de vent.
CÂBLAGE ET FIXATION DU CAPTEUR
C
DE VENT
Raccordez Posez le
le câble à la couvercle.
borne.
E
FONCTION DE PROTECTION «VENT»
Le boîtier Eolis complété par un capteur de vent Eolis protège les stores en toile contre les dégâts causés par le
vent.
La sensibilité au vent peut être réglée à l'aide d'un potentiomètre
sur des vitesses de vent se situant entre 10 et 50 km/h.
Fonctionnement:
Si la vitesse effective du vent dépasse le seuil de sensibilité réglé
sur le boîtier Eolis, la commande «Enrouler store» sera transmise
2 secondes plus tard à l'opérateur. Aucune commande manuelle
ne sera acceptée tant que la vitesse du vent mesurée ne sera pas
inférieure au seuil de sensibilité réglé. L'installation pourra à nou-
veau être commandée 30 secondes après le sous-dépassement de
la valeur réglée.
«S»-Jumper (Brücke) getrennt:
Si une commande DESCENTE est transmise immédiatement avant
l'arrivée du vent, celle-ci sera exécutée automatiquement par le
boîtier Eolis, 12 minutes après le sous-dépassement du seuil de
sensibilité réglé.
Sous réserve de modifications de cotes et de construction.
Réseau
Capteur de vent Eolis
Centralis IB ou inverseur équivalent
Fixez le Posez et vissez le
capteur boîtier frontal.
au mur.
POSSIBILITÉS DE MONTAGE
D
POUR LE CAPTEUR DE VENT
ou inverseur
équvalent
Réglage de la
sensibilité au vent
«S»-Jumper
(pont)
